Sensor de turbidez del agua NBL-ZS-406-S : Para monitoreo de plantas de agua potable, principio de luz dispersada, RS-485/4-20 mA

Diga adiós al mantenimiento manual y no tema a las interferencias: Sensor de turbidez en línea autonolimpiante de NiuBoL

Tecnología digital de medición de luz dispersa: Una solución de monitoreo en tiempo real de alta precisión y libre de mantenimiento para integradores de sistemas

Medición de luz dispersa a 90°: Sigue los estándares ópticos de grado industrial, proporcionando una resolución ultra alta de 0.01 NTU.

Cepillo de limpieza automático incorporado: Resuelve completamente el problema de la deriva en las lecturas causada por la incrustación y la formación de películas en la ventana óptica, reduciendo los costos de operación y mantenimiento.

Arquitectura integrada totalmente digital: La salida estándar RS485 Modbus-RTU admite la transmisión a larga distancia y se conecta fácilmente a PLC o plataformas en la nube.

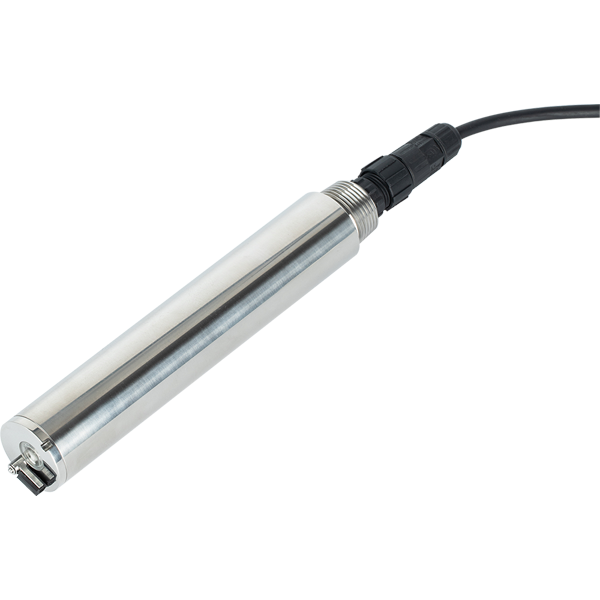

Descripción general del producto: Sensor de turbidez en línea NBL-ZS-406-S

En los proyectos de integración de tratamiento de agua y sistemas de monitoreo ambiental, la estabilidad de la turbidez a menudo determina el éxito o fracaso de la regulación del proceso. Sin embargo, los sensores de turbidez tradicionales suelen sufrir distorsión de datos debido a la contaminación de la ventana óptica por impurezas del agua o interferencias de la luz natural externa.

El sensor de turbidez en línea NiuBoL NBL-ZS-406-S es un instrumento digital inteligente desarrollado para abordar estas dificultades en el campo. Adopta el principio de medición de luz dispersa a 90° y está equipado con una fuente de luz LED infrarroja, que puede penetrar eficazmente en aguas de calidad compleja y resistir la interferencia de la luz ambiental. Lo más importante es que integra un brazo mecánico de autolimpieza eficiente que elimina regularmente microorganismos o materia suspendida de la superficie de la ventana de medición, asegurando que el equipo mantenga una precisión de nivel de laboratorio en sitios remotos no tripulados. Para los integradores de sistemas (SI), esto significa una menor frecuencia de servicio posventa y una mayor confianza del usuario.

Ventajas técnicas del sensor de turbidez en línea NBL-ZS-406-S

1. Estructura de fibra óptica infrarroja profundamente optimizadaEl núcleo del NBL-ZS-406-S adopta una estructura de fibra óptica innovadora. En comparación con las fuentes de luz directa tradicionales, la estructura de fibra óptica puede controlar con mayor precisión el ángulo de divergencia del haz, mejorando significativamente la resistencia del sensor a la interferencia de luz externa. Combinado con la fuente de luz LED infrarroja de 860 nm, evita eficazmente la interferencia por absorción del color del agua, garantizando que los valores de turbidez reales se emitan en muestras de agua de cualquier color.

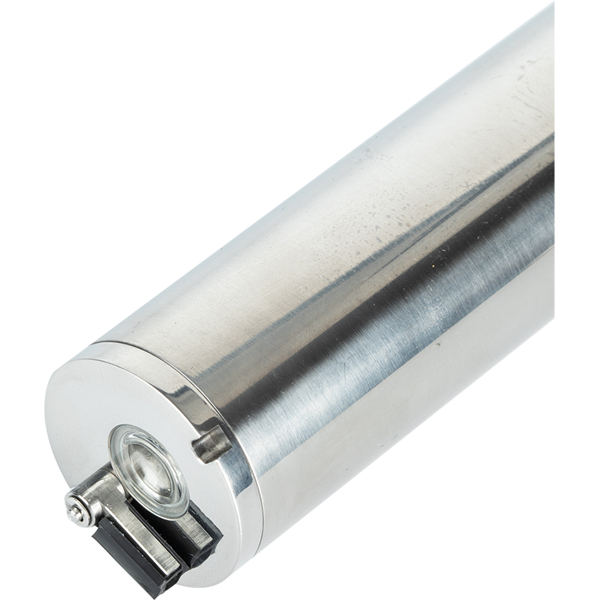

2. Mecanismo inteligente de autolimpieza (Solución a problemas de ingeniería)En el monitoreo de aguas residuales o de suministro de agua secundario, el fenómeno de "adherencia de película" en la ventana óptica es la causa principal de falla del sensor. NiuBoL ha equipado este modelo con un robusto cepillo de limpieza automático. Los usuarios pueden configurar la frecuencia de limpieza según la calidad del agua en el sitio, y el brazo mecánico limpiará regularmente la ventana óptica. Este diseño extiende enormemente el ciclo libre de mantenimiento, siendo especialmente adecuado para áreas remotas o redes de tuberías subterráneas de difícil acceso.

3. Adaptación automática multirango y compensación de alta precisiónEl sensor admite múltiples selecciones de rango desde 0-20 NTU hasta 0-4000 NTU. Cuenta con un sensor de temperatura Pt1000 de alta precisión incorporado que permite una compensación de temperatura automática completa. El sensor se somete a una calibración no lineal multipunto antes de salir de fábrica, lo que garantiza un rendimiento de alta precisión dentro del ±3% de la lectura (rango bajo) en todo el espectro.

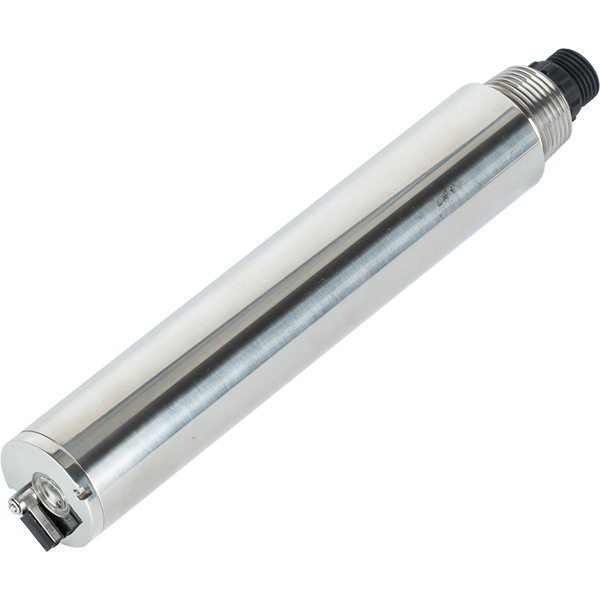

4. Encapsulado estricto de grado industrialMaterial de la carcasa: Combinación de ABS y acero inoxidable 316L, equilibrando resistencia estructural y estabilidad química. Grado de protección: Alcanza el estándar IP68, puede trabajar de forma estable durante mucho tiempo a profundidades de hasta 20 metros, sin riesgo de fugas. Diseño de bajo consumo de energía: Consumo operativo ultra bajo de 0.2W (a 12V), lo que lo hace excelente para estaciones de monitoreo inalámbricas solares.

Especificaciones técnicas del sensor de turbidez en línea NBL-ZS-406-S

Escenarios de aplicación industrial del sensor de turbidez en línea NBL-ZS-406-S

• Monitoreo de plantas municipales de agua potable: Desplegado en las secciones de prefiltro, posfiltro y salida de agua para garantizar que la turbidez cumpla con los estándares nacionales de higiene.

• Control de procesos en plantas de tratamiento de aguas residuales: Monitoreo en tiempo real de sólidos suspendidos en la salida del sedimentador secundario para detectar riesgos de pérdida de lodo y optimizar procesos de dosificación.

• Monitoreo ambiental y de aguas superficiales: Aplicado en estaciones de monitoreo de ríos y salidas de descarga para alertas tempranas de fluctuaciones de calidad del agua mediante red RS485.

• Sistemas de agua de enfriamiento circulante: Monitoreo de la calidad del agua en torres de enfriamiento industriales para evitar que la turbidez excesiva cause incrustaciones o corrosión en los intercambiadores de calor.

Guía de instalación y cableado del sensor de turbidez en línea NBL-ZS-406-S

Recomendaciones de especificación de instalación

Para obtener los mejores resultados de medición, siga estrictamente los siguientes requisitos de distancia física durante la instalación:

• Distancia a la pared lateral: El sensor debe estar al menos a 5 cm de la pared del contenedor o de la tubería.

• Distancia al fondo: El extremo frontal del sensor debe mantener al menos 10 cm del fondo para evitar interferencias de sedimentos.

• Dirección de instalación: Se recomienda la instalación sumergida; asegúrese de que la dirección del flujo de agua pueda arrastrar las partículas grandes, haciendo que el cepillo de limpieza sea más efectivo.

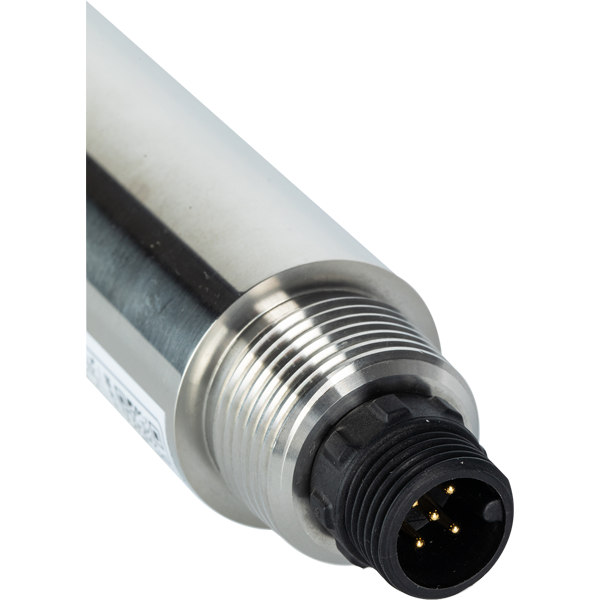

Instrucciones de conexión eléctrica

El NBL-ZS-406-S adopta una definición de señal digital estándar con un cableado simple y claro:

• Cable rojo: Alimentación positiva (12～24V DC)

• Cable negro: Tierra (GND)

• Cable azul: RS485-A

• Cable blanco: RS485-B

Nota: Antes de la conexión eléctrica, confirme que el voltaje de suministro esté entre 12 y 24V. La conexión de alto voltaje está estrictamente prohibida. Los puntos de conexión deben estar encapsulados a prueba de agua para evitar que la humedad entre al interior del sensor por capilaridad.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la vida útil del cepillo de limpieza del sensor de turbidez NiuBoL? ¿Se puede reemplazar?

R: El cepillo utiliza material de alta resistencia resistente al desgaste y puede funcionar continuamente por más de 12 meses en condiciones normales. El cabezal del cepillo es una pieza de repuesto reemplazable.

P2: ¿Puede el sensor medir directamente agua de mar con alta turbidez?

R: Sí. El NBL-ZS-406-S utiliza acero inoxidable 316L y ABS, con buena resistencia a la corrosión del agua de mar. Sin embargo, se recomienda acortar el ciclo de inspección para evitar adherencia biológica excesiva.

P3: ¿Este sensor admite salida de señal analógica directa de 4-20 mA?

R: La versión estándar proporciona salida digital RS485. Si su sistema solo admite módulos analógicos de PLC, podemos equipar opcionalmente la función de salida de 4-20 mA de fábrica.

P4: ¿Por qué el valor medido del sensor fluctúa con frecuencia?

R: Esto suele deberse a dos razones: primero, burbujas de aire en el agua (la luz dispersa es extremadamente sensible a las burbujas); segundo, el sensor está demasiado cerca de la pared causando reflexión. Se recomienda ajustar el ángulo o agregar un dispositivo eliminador de espuma.

P5: ¿Cuáles son los beneficios de los sensores digitales?

R: Los sensores digitales (RS485) tienen una mayor capacidad antiinterferencias que los analógicos y pueden transmitir a distancias más largas (más de 1000 metros). Además, permiten leer el estado y modificar la calibración de forma remota.

P6: ¿Cómo realizar la calibración en el sitio?

R: Debe preparar agua de turbidez cero (agua desionizada) y una solución estándar de Formazina. Utilice el software proporcionado por NiuBoL o escriba los valores a través de comandos Modbus.

P7: ¿El grado de protección del sensor realmente llega a IP68?

R: Sí. Nuestro proceso de encapsulado ha pasado pruebas de envejecimiento por inmersión bajo presión de 72 horas, garantizando que no haya filtraciones de agua hasta 20 metros de profundidad.

P8: ¿Se puede utilizar en regiones frías de baja temperatura?

R: La temperatura de trabajo nominal es de 0～60℃. En regiones frías, mientras el agua no se congele, el sensor puede trabajar normalmente. Si la temperatura ambiente es inferior a -5℃, se recomienda drenar el agua durante el almacenamiento.

Resumen de expertos y sugerencias de integración

El sensor de turbidez en línea NiuBoL NBL-ZS-406-S se ha convertido en la selección estándar para muchos proyectos de monitoreo de agua debido a su diseño autolimpiante único y protocolo digital estable. Su concepto de diseño de "instalar y trabajar" no solo ahorra costos de depuración para los contratistas, sino que mejora la satisfacción del usuario final por su robustez.

Si busca una solución de turbidez rentable y de bajo mantenimiento para su próximo proyecto de licitación, o necesita la tabla de registros Modbus, contáctenos de inmediato. ¡Esperamos brindarle soporte técnico competitivo!
