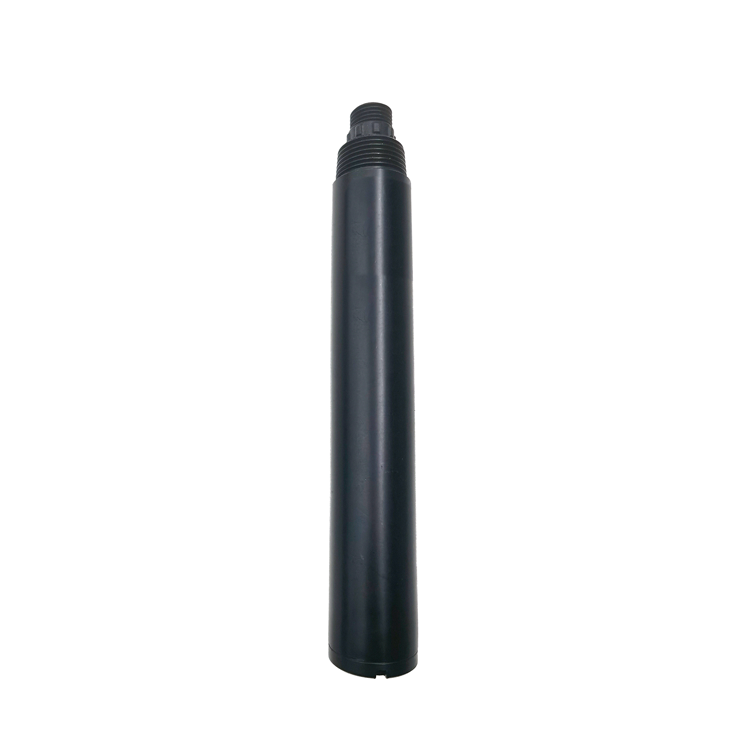

Sensor de turbidez del agua en línea NBL-ZS-206

El sensor de turbidez en línea integrado NBL-ZS-206 está diseñado y fabricado utilizando el principio de medición de turbidez por luz dispersa. Cuando un haz de luz incide sobre una muestra de agua, la luz se dispersa por la sustancia turbia presente en la muestra, y la intensidad de la luz dispersa en dirección perpendicular a la luz incidente se mide y se compara con el valor de calibración interno para calcular la turbidez en la muestra de agua. Grado, linealizado para generar el valor final. Principio de luz dispersa en ángulo de 90°, sensor de temperatura integrado. Compatible con los protocolos RS-485 y Modbus/ RTU. Estructura de fibra óptica, resistente a la interferencia de luz externa. Fuente de luz LED infrarroja de alta estabilidad. Protección IP68, profundidad del agua: 20 metros. Práctico, rápido, estable y de fácil mantenimiento.

Especificaciones técnicas del sensor de turbidez en línea NBL-ZS-206

1、Principio de funcionamiento del sensor de calidad del agua de turbidez

El sensor de turbidez en línea integrado NBL-ZS-206A está diseñado y fabricado según el principio de medición de turbidez por luz dispersa. Cuando un haz de luz incide sobre una muestra de agua, la luz se dispersa por la sustancia turbia presente en la muestra. La intensidad de la luz dispersa, perpendicular a la luz incidente, se mide y se compara con el valor de calibración interno para calcular la turbidez de la muestra. El valor final se linealiza en grados.

Principio de luz dispersa en ángulo de 90°, sensor de temperatura incorporado

Admite protocolo RS-485, Modbus/ RTU

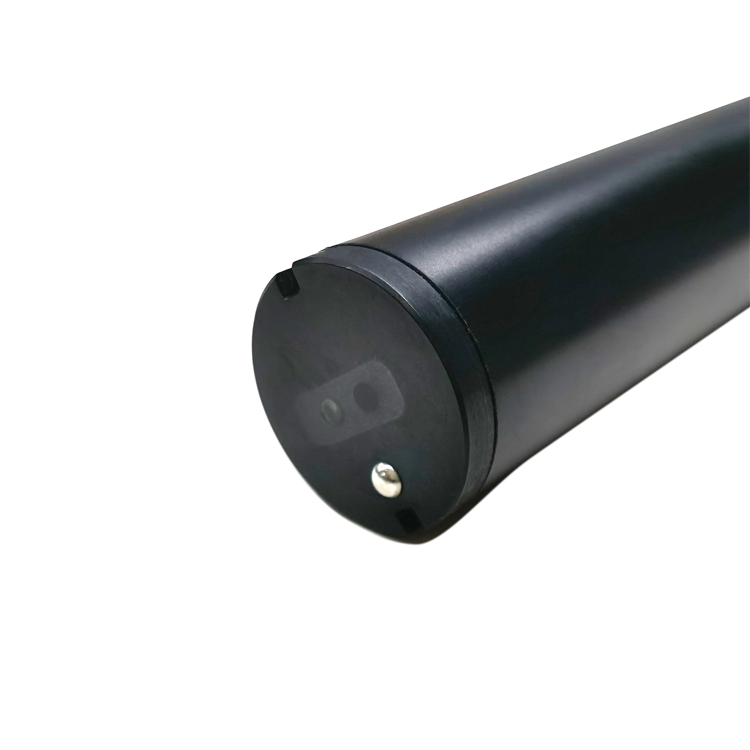

Estructura de fibra óptica, fuerte resistencia a la interferencia de luz externa.

Fuente de luz LED infrarroja de alta estabilidad.

Protección IP68, profundidad de agua hasta 20 metros.

Cómodo, rápido, estable y fácil de mantener.

2、Instalación y conexión eléctrica

2.1.Instalar

Requisitos de distancia de instalación: mantener por encima de 5 cm con la pared lateral y por encima de 10 cm con la parte inferior.

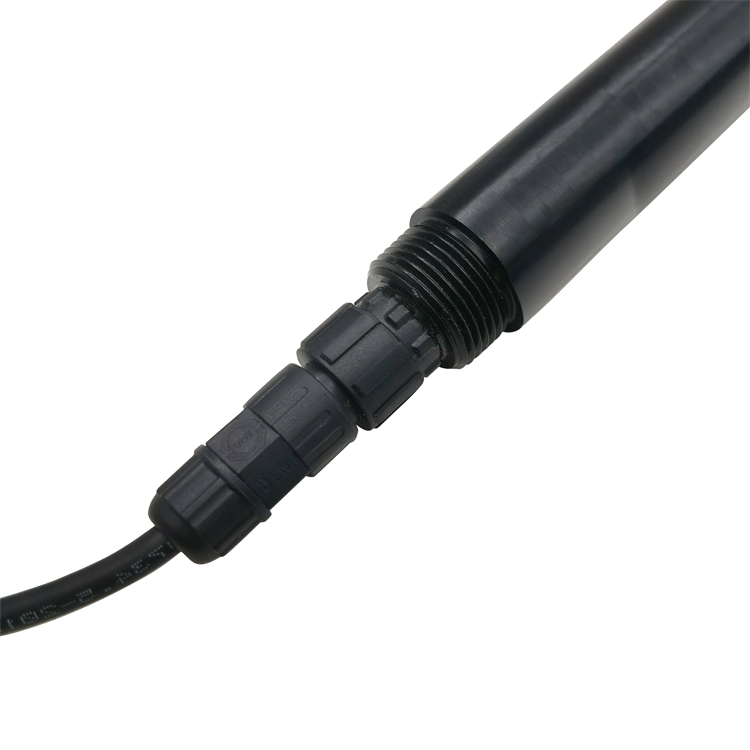

2.2.Conexión eléctrica

a) Cable rojo de alimentación (12-24 V)

b) Cable negro-cable de tierra (GND)

c)Línea Azul-485A

d)Línea Blanca-485B

Una vez completado el cableado, se debe verificar cuidadosamente para evitar una conexión incorrecta antes de encender el equipo.

Especificación del cable: Teniendo en cuenta que el cable está sumergido en agua (incluida el agua de mar) durante mucho tiempo o expuesto al aire, todos los puntos de cableado deben recibir un tratamiento a prueba de agua, el cable del usuario debe tener cierta resistencia a la corrosión.

3、Mantenimiento

3.1.Procedimientos y métodos de mantenimiento

3.1.1 Programa de mantenimiento

La limpieza de la ventana de medición es muy importante para mantener lecturas precisas.

3.1.2 Método de mantenimiento

Superficie exterior del sensor: limpie la superficie exterior del sensor con agua del grifo, si aún quedan residuos, límpielo con un paño suave húmedo, para algo de suciedad rebelde, puede agregar un poco de detergente doméstico al agua del grifo para limpiar.

Verifique el cable del sensor: el cable no debe apretarse cuando esté funcionando correctamente, de lo contrario es fácil romper el cable dentro del cable y hacer que el sensor no pueda funcionar correctamente.

Verifique la ventana de medición del sensor si hay suciedad, limpiar el cepillo es normal.

3.1.3 Nota:

La sonda contiene componentes ópticos y electrónicos sensibles. Asegúrese de que no esté sometida a impactos mecánicos fuertes. No contiene componentes que requieran mantenimiento por parte del usuario.

4. Calibración de sensores

a) Calibración a cero: Tome la cantidad adecuada de solución de turbidez a cero con un vaso de precipitados grande, coloque el sensor verticalmente en la solución, con el extremo frontal del sensor al menos a 10 cm del fondo del vaso de precipitados. La calibración a cero se realizará después de que el valor se estabilice durante 3 a 5 minutos. Las instrucciones se encuentran en el apéndice.

b) Calibración de la pendiente: La sonda del sensor se coloca en la solución estándar, con el extremo frontal del sensor al menos a 10 cm del fondo del vaso de precipitados. La calibración de la pendiente se realiza tras 3-5 minutos de estabilidad numérica. Las instrucciones se encuentran en el apéndice.

Hoja de datos del sensor de turbidez en línea NBL-ZS-206 para la calidad del agua

Sensor de turbidez del agua en línea NBL-ZS-206.pdf
