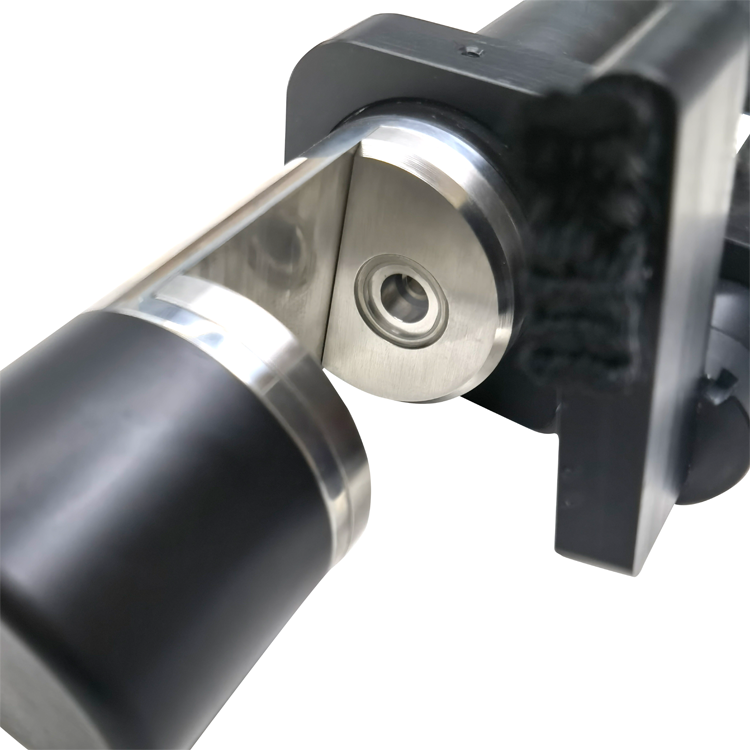

Sensor de calidad del agua con transparencia en línea NBL-TPS-206

Muchas sustancias suspendidas en el agua pueden absorber o bloquear la luz visible, lo que reduce la transparencia del agua. Por lo tanto, la transparencia del agua puede calcularse midiendo la absorbancia de la luz, y el sensor de transparencia está diseñado según este principio. Cuando el sensor de transparencia se sumerge en el líquido a medir, lee y mide la absorbancia del líquido a un haz de luz de longitud de onda específica, y luego completa la medición de los datos de transparencia mediante un ajuste de curva específico y un cálculo. Características del producto: sin contaminación, económico y respetuoso con el medio ambiente; tamaño pequeño, instalación conveniente, monitoreo continuo de la calidad del agua en línea; puede medir los parámetros de transparencia y temperatura del agua; con un cepillo de limpieza para evitar la adherencia de impurezas y microorganismos; deriva pequeña, respuesta rápida, medición precisa; los datos de monitoreo a largo plazo presentan una deriva pequeña y buena estabilidad; sin mantenimiento, ciclo de vida largo, bajo costo; diseño de bajo consumo de energía, diseño antiinterferencias.

Especificaciones técnicas del sensor de calidad del agua para la transparencia NBL-TPS-206

1. Principio de funcionamiento

Muchas sustancias suspendidas en el agua pueden absorber o bloquear la luz visible, lo que se manifiesta como una disminución de la transparencia del agua. Por lo tanto, la transparencia del agua puede calcularse midiendo la absorbancia de una sustancia en el agua a la luz. El sensor de transparencia está diseñado según este principio. Cuando el sensor de transparencia se sumerge en el líquido a medir, lee y mide la absorbancia del líquido a un haz de luz de longitud de onda específica, y luego completa la medición de los datos de transparencia mediante un ajuste de curva específico y un cálculo.

Sin contaminación, económico y respetuoso con el medio ambiente

Tamaño pequeño, instalación conveniente, monitoreo continuo de la calidad del agua sin interrupciones

Puede medir los parámetros de transparencia y temperatura

Con un cepillo de limpieza, puede evitar la adherencia de impurezas y microorganismos

Deriva pequeña, respuesta rápida, medición precisa

Los datos de monitoreo a largo plazo presentan una deriva pequeña y buena estabilidad

Sin mantenimiento, ciclo de vida largo, bajo costo

Salida de señal digital, interfaz RS-485, protocolo Modbus/RTU

Diseño de bajo consumo de energía, diseño antiinterferencias

2. Conexión eléctrica

El cable es un alambre blindado de cuatro conductores trenzados, y la secuencia de líneas está definida:

Línea roja — Cable de alimentación (12～24 VDC)

Línea negra — Cable de tierra (GND)

Línea azul — 485A

Línea blanca — 485B

Verifique cuidadosamente la secuencia de cableado antes de encender para evitar pérdidas innecesarias causadas por errores de cableado.

Instrucciones de cableado: considerando que los cables han estado sumergidos en agua (incluida el agua de mar) o expuestos al aire durante mucho tiempo, todos los puntos de cableado deben tratarse para ser impermeables, y los cables del usuario deben tener cierta resistencia a la corrosión.

3. Mantenimiento

3.1. Programa y método de mantenimiento

1.1 Programa de mantenimiento

Para garantizar mediciones precisas, la limpieza es importante, y la limpieza regular del sensor ayuda a la estabilidad de los datos.

Nota: La frecuencia de mantenimiento indicada en la tabla anterior es solo una recomendación. Por favor, mantenga el sensor según el uso real del sensor.

1.2 Método de mantenimiento

1) Superficie exterior del sensor: Limpie la superficie exterior del sensor con agua del grifo. Si aún quedan residuos, límpielos con un paño suave y húmedo. Para algunas suciedades persistentes, añada un poco de líquido lavavajillas doméstico al agua del grifo para limpiar.

2) Verifique el cable del sensor: el cable no debe estar tenso durante el funcionamiento normal. De lo contrario, el cable interno puede romperse, causando un mal funcionamiento del sensor.

3) Verifique si la ventana de medición del sensor está sucia y si el cepillo de limpieza está normal.

4) Verifique si el cepillo de limpieza del sensor está dañado.

5) Para un uso continuo de 18 meses, es necesario regresar a la fábrica para reemplazar el dispositivo de sellado dinámico.

1.3 Precauciones

La sonda contiene componentes ópticos y electrónicos sensibles. Asegúrese de que la sonda no esté sujeta a impactos mecánicos severos. No hay piezas dentro de la sonda que requieran mantenimiento por parte del usuario.

4. Calibración del sensor

4.1 Primer punto de calibración: Mida una cantidad adecuada de agua desionizada con un vaso de precipitados grande, coloque el sensor verticalmente en el agua para asegurarse de que el nivel de líquido no pase por la zona medida, espere de 3 a 5 minutos y realice la primera calibración cuando el valor sea estable. Consulte el apéndice para las instrucciones.

4.2 Segundo punto de calibración: El sensor se coloca en una solución estándar con una transparencia específica (50 ~ 500 mm) y se espera de 3 a 5 minutos para que el valor se estabilice antes del segundo punto de calibración. Consulte el apéndice para las instrucciones.

Nota: Cuando se calibra el sensor, el líquido no debe pasar por la zona de medición en absoluto. Durante la calibración, primero calibre la temperatura, luego la transparencia.

5. Precauciones

Evite la exposición del sensor al sol.

Por favor, no toque el sensor con la mano.

Evite el contacto con la superficie del sensor durante la medición y la calibración.

Evite aplicar cualquier estrés mecánico (presión, arañazos, etc.) directamente sobre el sensor durante el uso.
