Sensor de calidad del agua DQO en línea NBL-COD-208

1. Principio de funcionamiento

Muchos compuestos orgánicos disueltos en agua absorben la luz ultravioleta. Por lo tanto, la cantidad de contaminantes orgánicos disueltos en el agua puede medirse con precisión evaluando la absorción de estos compuestos a una longitud de onda de 254 nm. El sensor COD-208 en línea utiliza dos fuentes de luz: una luz ultravioleta para medir el contenido de COD en el agua y una luz de referencia para medir la turbidez del agua. Además, la atenuación del trayecto óptico se compensa mediante un algoritmo específico, y la interferencia de partículas en suspensión puede eliminarse en cierta medida, lo que permite una medición más estable y confiable. Características del producto: sin reactivos, sin contaminación, más económico y respetuoso con el medio ambiente; tamaño pequeño, instalación fácil y monitoreo continuo de la calidad del agua; medición de los parámetros COD, turbidez y temperatura; compensación automática de las interferencias de turbidez; con un cepillo de limpieza para prevenir la adhesión biológica; baja deriva, respuesta rápida, medición más precisa; excelente estabilidad incluso para monitoreo a largo plazo; sin mantenimiento, larga vida útil y bajo costo de uso; sensor digital, interfaz RS-485, protocolo Modbus/RTU; diseño de bajo consumo de energía, diseño antiinterferencias.

Parámetros técnicos del sensor de calidad del agua COD en línea

2. Características del producto del sensor de calidad del agua COD

Sin reactivos, sin contaminación, más económico y respetuoso con el medio ambiente

Tamaño pequeño, instalación fácil y monitoreo continuo de la calidad del agua

Medición de los parámetros COD, turbidez y temperatura

Compensación automática de las interferencias de turbidez

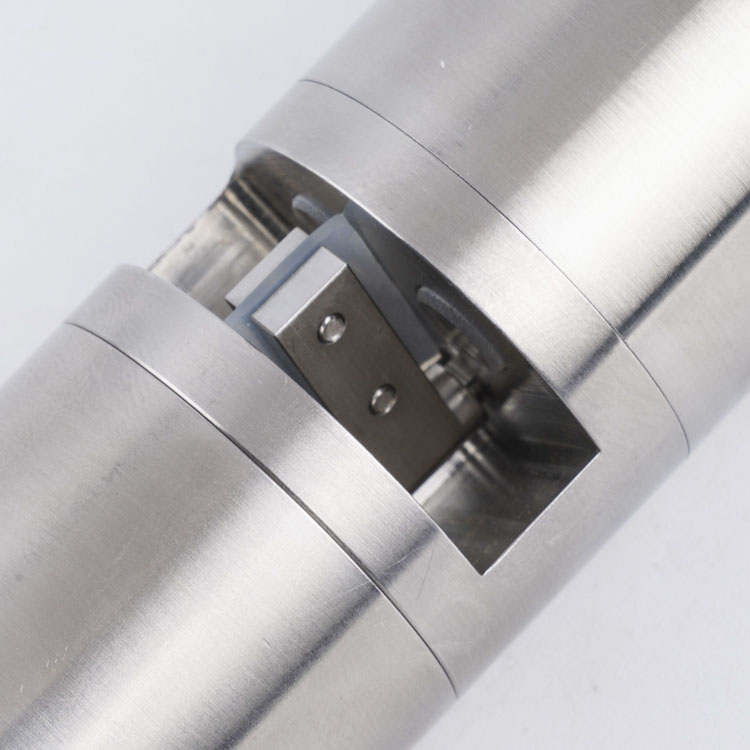

Con un cepillo de limpieza para prevenir la adhesión biológica

Baja deriva, respuesta rápida, medición más precisa

Excelente estabilidad incluso para monitoreo a largo plazo

Sin mantenimiento, larga vida útil y bajo costo de uso

Sensor digital, interfaz RS-485, protocolo Modbus/RTU

Diseño de bajo consumo de energía, diseño antiinterferencias

3. Conexión eléctrica

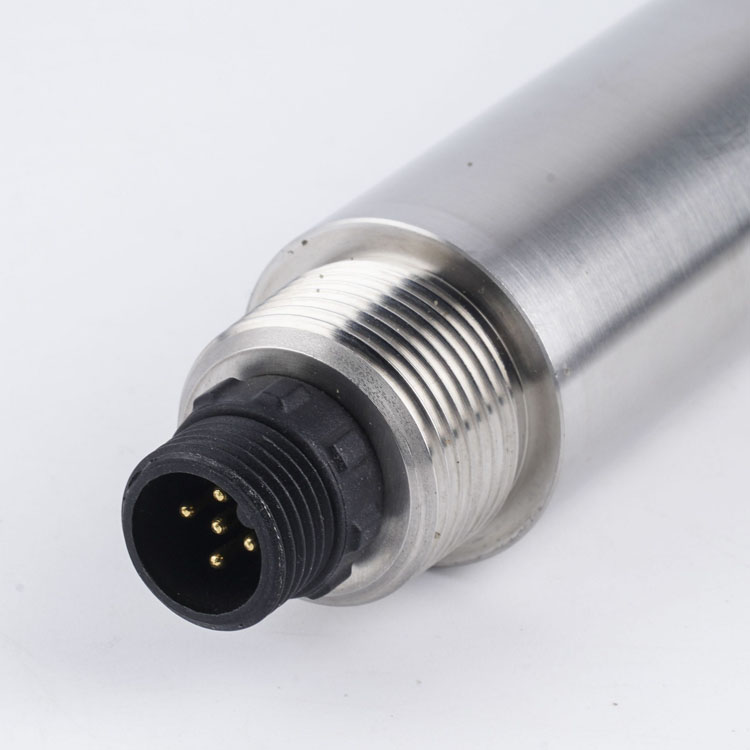

El cable es un alambre blindado trenzado de 4 conductores, y la secuencia de líneas está definida:

Cable rojo — Cable de alimentación (12-24 VDC)

Cable negro — Cable de tierra (GND)

Cable azul — 485A

Cable blanco — 485B

Después de completar el cableado, debe verificarse cuidadosamente para evitar conexiones incorrectas antes de encender.

Especificación del cable: considerando que el cable estará sumergido en agua (incluida el agua de mar) o expuesto al aire durante largos períodos, el cable tiene cierta resistencia a la corrosión. Todos los interfaces del cable, de diámetro exterior Φ6mm, son impermeables.

4. Mantenimiento

4.1 Programa y método de mantenimiento

Programa de mantenimiento

Para garantizar mediciones precisas, la limpieza es importante, y la limpieza regular del sensor ayuda a la estabilidad de los datos.

Tarea de mantenimiento: Calibrar el sensor (si lo requiere la autoridad competente)

Frecuencia de mantenimiento recomendada: Según el programa de mantenimiento requerido por la autoridad competente

Tarea de mantenimiento: Mantener y verificar el cepillo de autolimpieza

Frecuencia de mantenimiento recomendada: Regresar a la fábrica cada 18 meses para la inspección y mantenimiento del cepillo de autolimpieza

Nota: La frecuencia de mantenimiento indicada en la tabla anterior es solo una recomendación. Por favor, mantenga el sensor según el uso real del sensor.

5. Calibración del sensor

5.1 Calibración de la turbidez

1) Calibración del cero: Tome una pequeña cantidad de líquido de turbidez en un vaso de precipitados grande y coloque el sensor verticalmente en la solución. Después de 3 a 5 minutos, el valor se estabiliza y luego se realiza la calibración del cero. Las instrucciones están en el apéndice.

2) Calibración de la pendiente: Coloque el sensor en una solución estándar de 100 NTU. Después de 3 a 5 minutos, realice la calibración de la pendiente después de que el valor se estabilice. Las instrucciones están en el apéndice.

5.2 Calibración del COD

1) KHP (Ftalato de hidrógeno de potasio, C8H5KO4), utilizado comúnmente como colorante para investigaciones ambientales, puede usarse para la calibración del COD.

2) Preparación de la solución estándar

a) Pese con precisión 0,8503 g de KHP en un matraz de 1000 mL. Agregue agua destilada o desionizada hasta la marca más alta. Esta solución es una solución COD de 1000 mg/L.

b) Tome 100 mL de esta solución en un matraz de 1000 mL y llene hasta la marca más alta con agua destilada o desionizada. Después de agitar, la concentración de COD es de 100 mg/L. Una solución de concentración de 20 mg/L se prepara de la misma manera.

c) La solución estándar concentrada (paso 2.1) se almacena en un vial de vidrio negro y se conserva a baja temperatura para evitar la descomposición. La solución estándar diluida (paso 2.2) debe usarse dentro de las 24 horas posteriores a su preparación.

5.3 Calibración (calibración de dos puntos)

1) Calibración de 0～200 mg/L

A. Coloque el sensor en una solución COD de 5 mg/L y verifique que todos los trayectos ópticos estén sumergidos bajo el agua a >2 cm sin burbujas de aire. Realice una calibración del cero según el comando del apéndice.

B. Coloque el sensor en una solución COD de 200 mg/L y realice una calibración de la pendiente según el comando del apéndice.

2) Calibración de 0～500 mg/L

A. Coloque el sensor en una solución COD de 20 mg/L y verifique que todos los trayectos ópticos estén sumergidos bajo el agua a ≥2 cm sin burbujas de aire. Realice una calibración del cero según el comando del apéndice.

B. Coloque el sensor en una solución COD de 400 mg/L y realice una calibración de la pendiente según el comando del apéndice.

6. Advertencia

El KHP presenta un riesgo de cáncer y debe manipularse con guantes.

Durante la calibración, primero calibre la temperatura, luego la turbidez y después el COD.

Si la pendiente se calibra y el valor del sensor no cambia en 3 minutos, corte la alimentación y reinicie.

7. Precauciones

Evite la exposición del sensor al sol.

No toque el sensor con la mano.

Evite el contacto con la superficie del sensor durante la medición y la calibración.

Evite aplicar estrés mecánico (presión, arañazos, etc.) directamente sobre el sensor durante el uso.
