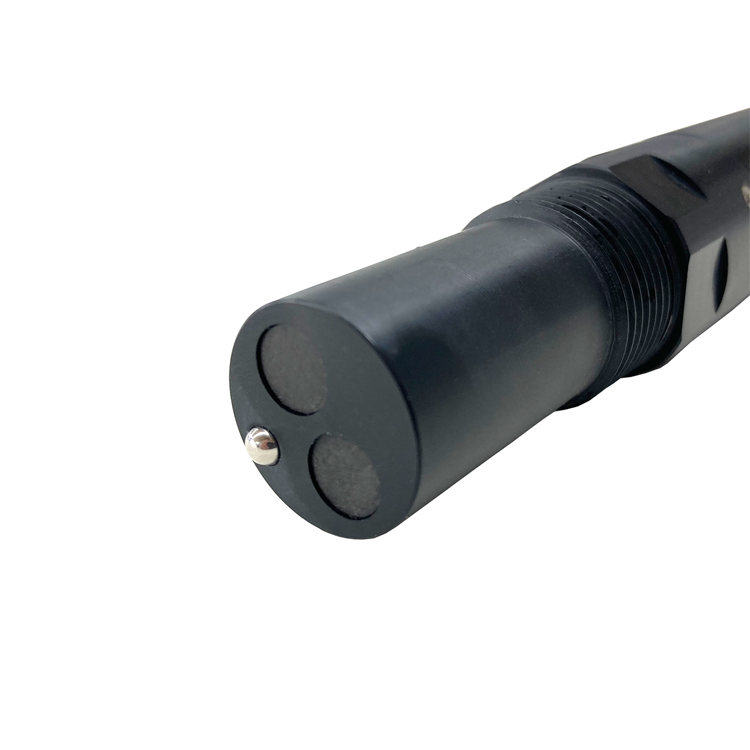

Sensor de conductividad de calidad del agua en línea NBL-DDM-206

Agua potable / Agua superficial / Diversos suministros de agua / Tratamiento de aguas industriales. Salida de señal: RS-485 (protocolo Modbus/RTU). Conexión conveniente a equipos de terceros como PLC, DCS, computadoras de control industrial, controladores generales, registradores sin papel o pantallas táctiles. Instalación por inmersión con rosca de tubería 3/4 NPT para una fácil instalación sumergible o en tuberías y tanques. Grado de protección IP68.

Especificaciones técnicas del sensor de conductividad de la calidad del agua NBL-DDM-206

1. Descripción del entorno de aplicación

- Agua potable / Agua superficial / Diversos suministros de agua / Tratamiento de aguas industriales.

- Salida de señal: RS-485 (protocolo Modbus RTU).

- Conexión conveniente a PLC, DCS, computadoras de control industrial, controladores generales, registradores sin papel o pantallas táctiles, etc.

- Instalación por inmersión con rosca de tubería 3/4 NPT, fácil para instalación sumergible o en tuberías y tanques.

- Nivel de protección IP68.

- Salida simultánea de conductividad y TDS para 0–20 μS/cm, 0–200 μS/cm.

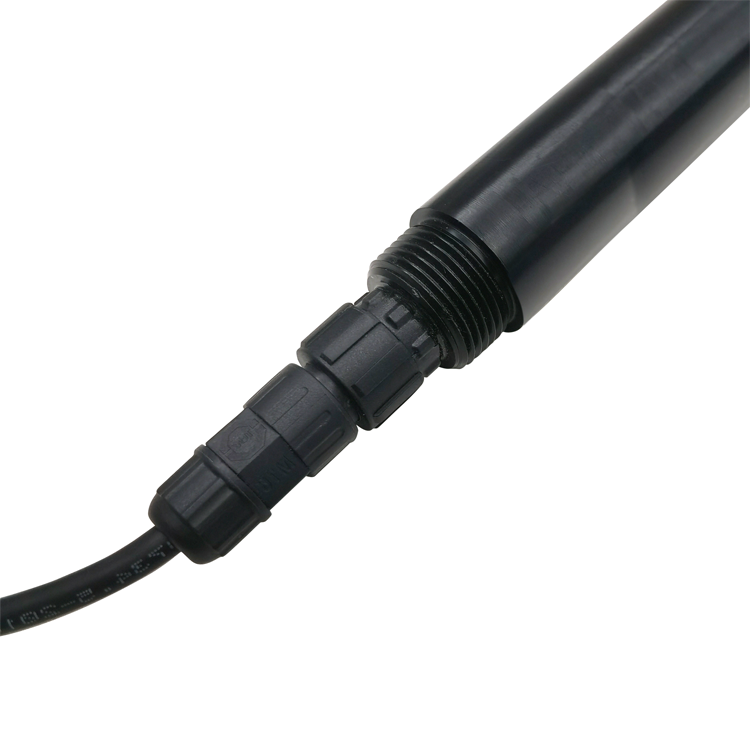

2. Conexión eléctrica

El cable es un alambre blindado trenzado de 4 conductores. La secuencia de cableado se define como:

- Cable rojo — Cable de alimentación (12–24 VDC)

- Cable negro — Cable de tierra (GND)

- Cable azul — 485A

- Cable blanco — 485B

Antes de encender, verifique cuidadosamente la secuencia de cableado para evitar pérdidas innecesarias debido a errores de cableado.

Nota sobre el cableado: Considerando que el cable estará sumergido en agua (incluida el agua de mar) o expuesto al aire durante largos períodos, todos los puntos de cableado deben ser impermeables, y el cable del usuario debe tener cierta resistencia a la corrosión.

3. Mantenimiento y cuidado del sensor de conductividad de la calidad del agua

3.1 Uso y mantenimiento

Los electrodos convencionales requieren limpieza y calibración periódicas, con el ciclo de mantenimiento determinado por el cliente según las condiciones de trabajo. Método de limpieza para electrodos convencionales: Use un cepillo suave para eliminar los depósitos (tenga cuidado de no rayar la superficie del electrodo), luego limpie con agua destilada y realice la calibración después.

Método de limpieza para electrodos inductivos:

- Los electrodos inductivos generalmente no requieren mantenimiento. La contaminación o el ligero ensuciamiento en la carcasa externa no afecta el funcionamiento normal.

- Si es necesario limpiar, use un cepillo suave o papel de lija para eliminar los depósitos, luego limpie con agua destilada y realice la calibración después.

- Dado que los electrodos inductivos suelen operar en entornos propensos a la acumulación de incrustaciones o suciedad, se puede aplicar mayor fuerza durante la limpieza. Los rasguños leves en la superficie del electrodo no afectarán el funcionamiento normal, pero se debe tener cuidado de no perforar la carcasa del electrodo.

3.2 Calibración

a) Calibración del cero:

Enjuague el sensor con agua destilada y absorba el líquido con papel de filtro. Coloque el sensor verticalmente en el aire, déjelo reposar durante aproximadamente 3 minutos hasta que el valor se estabilice, y luego realice la calibración del punto cero. Las instrucciones de calibración se encuentran en el apéndice.

b) Calibración de la pendiente:

Coloque el sensor verticalmente en una solución estándar (20% de la escala completa a la escala completa), asegurándose de que el sensor esté al menos a 5 cm del fondo del contenedor y a 2 cm de las paredes laterales, luego realice la calibración de la pendiente. Las instrucciones de calibración se encuentran en el apéndice.

4. Calidad y servicio

Garantía de calidad

- El departamento de control de calidad sigue procedimientos de inspección estandarizados, equipado con equipos y métodos de prueba avanzados y completos. Los productos se someten a pruebas de envejecimiento y estabilidad de 72 horas, garantizando que no se envíen productos no conformes.

Ficha técnica del sensor de conductividad de la calidad del agua NBL-DDM-206

 Sensor de conductividad de la calidad del agua NBL-DDM-206.pdf
