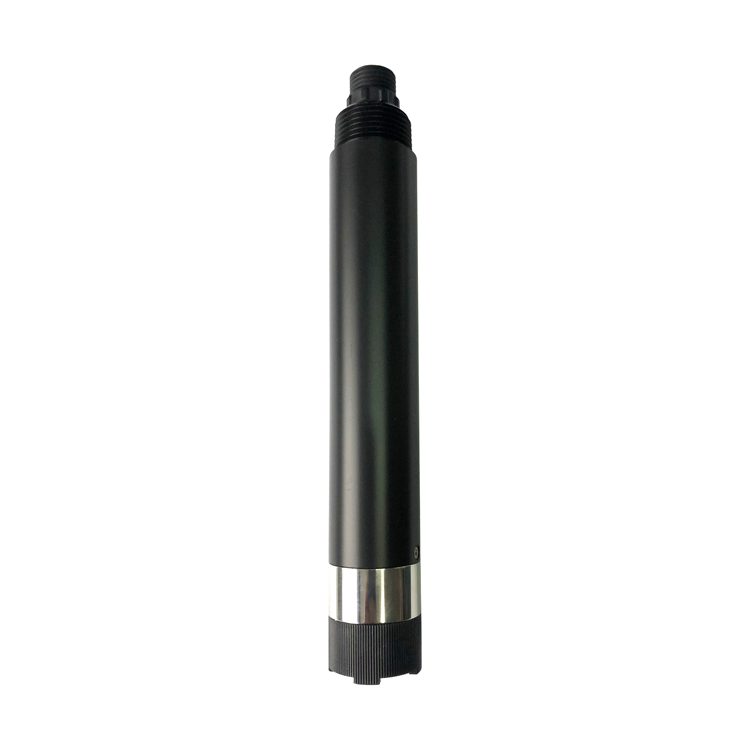

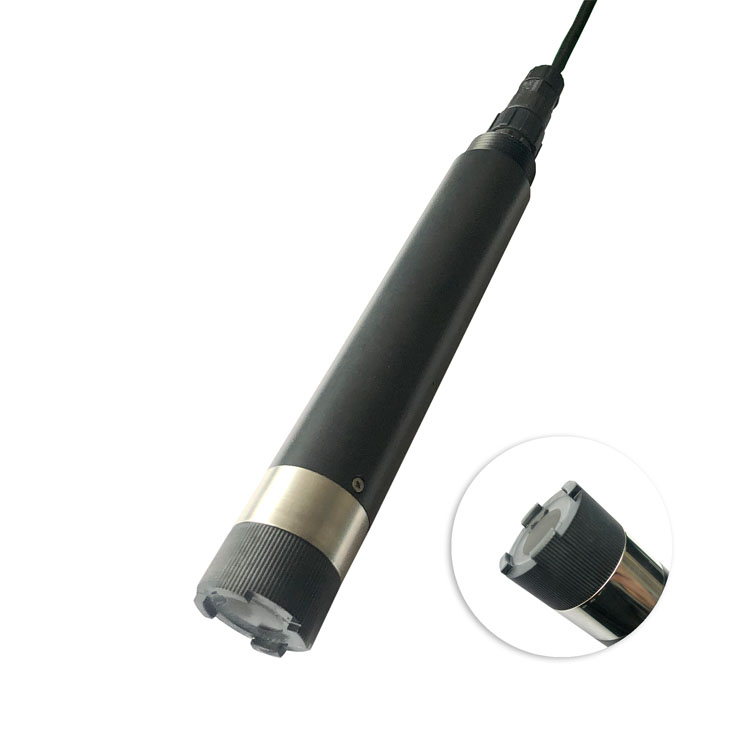

Sensor de oxígeno disuelto por fluorescencia en línea NBL-RDO-206

El sensor integrado de oxígeno disuelto por fluorescencia en línea NBL-RDO-206 está diseñado y fabricado basado en el principio de extinción de la fluorescencia excitada por sustancias específicas en física. Cuando la luz de excitación se dirige al material fluorescente en la superficie de la cabeza de la película fluorescente, el material fluorescente se excita y emite fluorescencia. El tiempo de extinción de la fluorescencia se ve afectado por la concentración de moléculas de oxígeno en la superficie de la cabeza de la película fluorescente. Detectando la diferencia de fase entre la fluorescencia y la luz de excitación y comparándola con la curva de calibración interna, se puede calcular la concentración de moléculas de oxígeno, y el valor final se puede emitir después de la compensación de temperatura y salinidad. No requiere electrolito y no se polarizará. No consume oxígeno, no se ve afectado por el caudal. Sensor de temperatura integrado, compensación automática de temperatura. Libre de interferencias por químicos como sulfuros. Deriva pequeña, reacción rápida, medición más precisa. Ciclo de servicio largo, menor costo de uso. Reemplazo simple de la tapa fluorescente. Interfaz RS-485, protocolo Modbus/RTU. Bajo consumo de energía, anti-interferencia.

Especificaciones técnicas del sensor de oxígeno disuelto por fluorescencia en línea NBL-RDO-206

1. Principio de operación

El sensor integrado de oxígeno disuelto por fluorescencia en línea NBL-RDO-206A está diseñado y fabricado basado en el principio de extinción de la fluorescencia excitada por sustancias específicas en física. Cuando la luz de excitación se dirige al material fluorescente en la superficie de la cabeza de la película fluorescente, el material fluorescente se excita y emite fluorescencia. El tiempo de extinción de la fluorescencia se ve afectado por la concentración de moléculas de oxígeno en la superficie de la cabeza de la película fluorescente. Detectando la diferencia de fase entre la fluorescencia y la luz de excitación y comparándola con la curva de calibración interna, se puede calcular la concentración de moléculas de oxígeno, y el valor final se puede emitir después de la compensación de temperatura y salinidad.

No requiere electrolito y no se polarizará.

No consume oxígeno, no se ve afectado por el caudal.

Sensor de temperatura integrado, compensación automática de temperatura.

Compensación de salinidad integrada, configuración flexible de parámetros.

Libre de interferencias por químicos como sulfuros.

Deriva pequeña, reacción rápida, medición más precisa.

Ciclo de servicio largo, menor costo de uso.

Reemplazo simple de la tapa fluorescente.

Interfaz RS-485, protocolo Modbus/RTU.

Bajo consumo de energía, anti-interferencia.

2. Instalación y conexión eléctrica

2.1. Instalación

El sensor debe instalarse fijo por debajo del nivel del líquido. La instalación y uso deben evitar colisiones o raspaduras contra la superficie de la cabeza de la película fluorescente. La parte de la cabeza de la película fluorescente debe evitar la adhesión de sedimentos del fondo. Retire la cubierta de goma al usar.

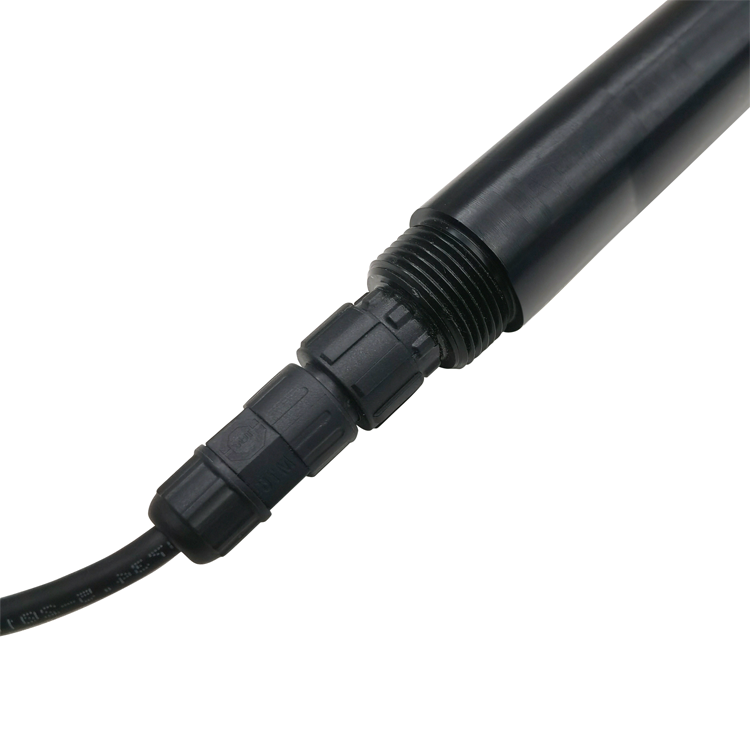

2.2. Conexión eléctrica

Cable rojo - cable de alimentación (12～24 V)

Cable negro - cable de tierra (GND)

Cable azul - 485A

Cable blanco - 485B

Verifique cuidadosamente la secuencia de cableado antes de encender para evitar pérdidas innecesarias causadas por errores de cableado.

Especificación del cable: Dado que el cable está sumergido en agua (incluida el agua de mar) durante mucho tiempo o expuesto al aire, todos los puntos de cableado deben tratarse para ser impermeables, el cable del usuario debe tener cierta resistencia a la corrosión.

3. Mantenimiento

3.1. Programa de mantenimiento y metodología

3.1.1 Programa de mantenimiento

Diferente de la tecnología de sonda de oxígeno disuelto de principio electroquímico, la sonda de oxígeno disuelto por fluorescencia no consume oxígeno y no necesita limpieza frecuente (excepto cuando se usa en líquido viscoso).

Nota: La frecuencia de mantenimiento en la tabla anterior es solo recomendada, y el personal de mantenimiento debe limpiar el sensor según el uso real del sensor; sin embargo, la frecuencia de reemplazo de la tapa fluorescente se recomienda una vez al año.

3.1.2 Método de mantenimiento

a) Superficie exterior del sensor: limpie la superficie exterior del sensor con agua del grifo, si quedan residuos de escombros, límpielo con un paño suave húmedo, para suciedad persistente, puede agregar detergente doméstico al agua del grifo para limpiar.

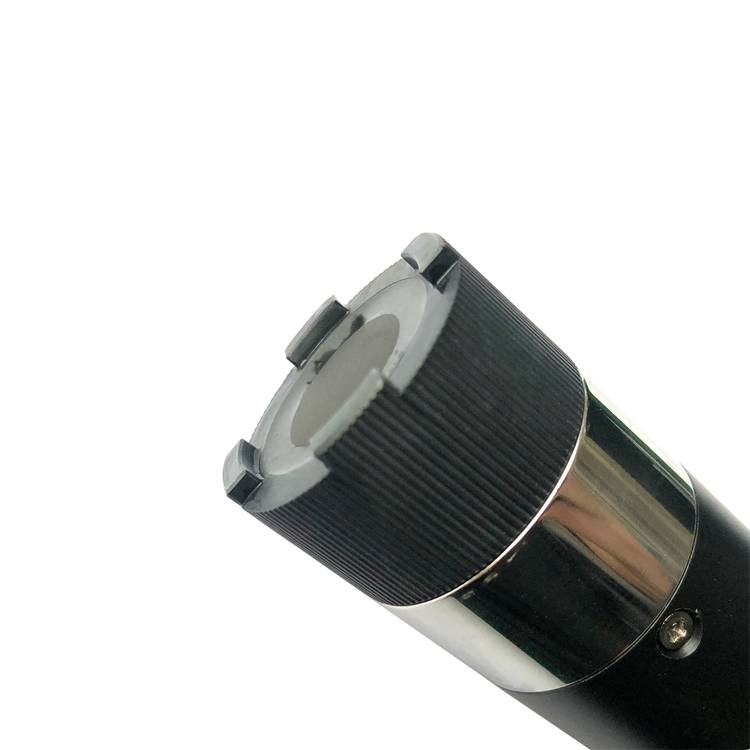

b) Superficie de la cabeza de la película fluorescente: Si hay suciedad en la superficie de la cabeza de la película fluorescente del sensor, enjuáguela con agua limpia o límpiela suavemente con un paño suave. Preste atención a la intensidad de la limpieza para evitar arañazos en el área de medición que afecten la precisión de la medición.

c) Dentro de la cabeza de la película fluorescente: general no necesita limpieza. Si entra vapor de agua o polvo en la cabeza de la película fluorescente, los pasos de limpieza son los siguientes:

Desenrosque la cabeza de la película fluorescente;

Enjuague la superficie interior de la cabeza de la película fluorescente y la ventana óptica del sensor.

Para suciedad aceitosa, puede usar solución de limpieza doméstica;

Seque suavemente el agua con un paño limpio sin pelusa y deje secar;

4. Vuelva a instalar la cabeza de la película fluorescente.

d) Verifique los cables del sensor: no debe haber daños en la piel y la raíz de los cables; las terminales no deben sumergirse en agua; cuando el sensor esté instalado normalmente, el cable no debe estar tensado, de lo contrario, el cable interno del cable se romperá fácilmente y el sensor no funcionará normalmente.

e) Verifique si la carcasa del sensor está dañada por corrosión u otras causas.

f) Almacenamiento diario de la cabeza de la película fluorescente: Cuando no se use, cubra una cubierta de goma protectora con una esponja húmeda para mantener húmeda la superficie del área de medición de la cabeza de la película fluorescente del sensor. Si la superficie del área de medición de la cabeza de la película fluorescente del sensor se seca crónicamente, se producirán errores de medición o inestabilidad de datos, y debe remojarse en agua durante 48 horas antes de usarse.
