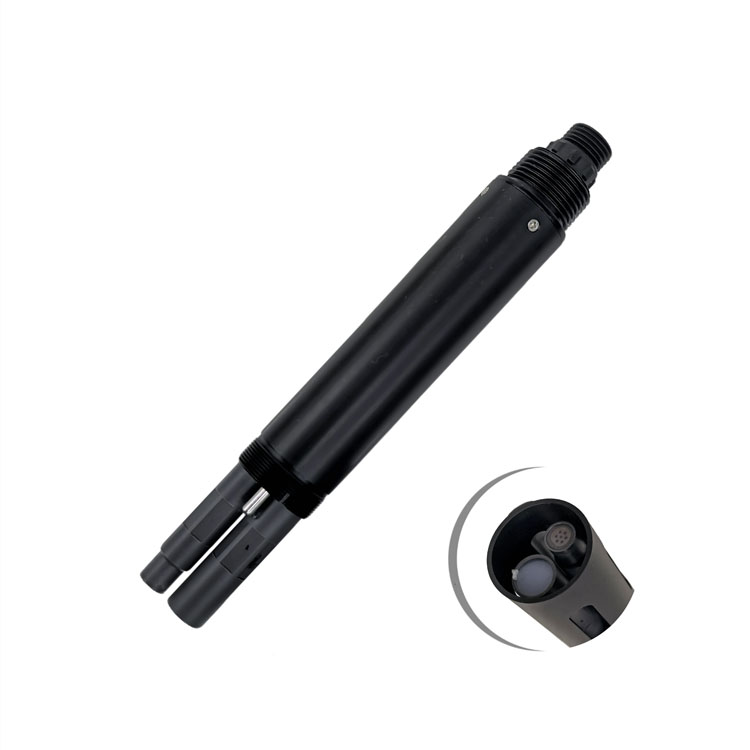

Sensor de nitrógeno amoniaco para la calidad del agua en línea NBL-NHN-206

El sensor integrado de calidad del agua para nitrógeno amoniacal en línea NBL-NHN-206 está fabricado utilizando un electrodo selectivo de iones de amonio basado en una membrana de PVC para probar el contenido de iones de amonio en el agua con compensación de temperatura, garantizando una prueba rápida, simple, precisa y económica. Los parámetros técnicos, el mantenimiento y los protocolos de comunicación del sensor de nitrógeno amoniacal se describen en detalle en este manual de usuario. Salida de señal: bus RS-485, protocolo Modbus/RTU, conveniente para la conexión a PLC, DCS, computadora de control industrial, controlador general, instrumento de grabación sin papel o pantalla táctil y otros equipos de terceros. La sonda patentada de iones de amonio, con una solución de referencia interna que exsuda extremadamente lentamente a través del puente de sal microporoso a una presión de al menos 100 kPa (1 bar). Dicho sistema de referencia es muy estable y ofrece una vida útil del electrodo más larga que los electrodos industriales convencionales. Fácil de instalar: rosca NPT 3/4 para una instalación sumergible fácil o instalación en tuberías y tanques. Nivel de protección IP68.

Especificaciones técnicas del sensor de calidad del agua para nitrógeno amoniacal NBL-NHN-206

1. Entorno de aplicación

El sensor integrado de calidad del agua para nitrógeno amoniacal en línea NHN-206A está fabricado utilizando un electrodo selectivo de iones de amonio basado en una membrana de PVC para probar el contenido de iones de amonio en el agua con compensación de temperatura, garantizando una prueba rápida, simple, precisa y económica. Los parámetros técnicos, el mantenimiento y los protocolos de comunicación del sensor de nitrógeno amoniacal se describen en detalle en este manual de usuario.

Salida de señal: bus RS-485, protocolo Modbus/RTU, conveniente para la conexión a PLC, DCS, computadora de control industrial, controlador general, instrumento de grabación sin papel o pantalla táctil y otros equipos de terceros.

La sonda patentada de iones de amonio, con una solución de referencia interna que exsuda extremadamente lentamente a través del puente de sal microporoso a una presión de al menos 100 kPa (1 bar). Dicho sistema de referencia es muy estable y ofrece una vida útil del electrodo más larga que los electrodos industriales convencionales.

Fácil de instalar: rosca NPT 3/4 para una instalación sumergible fácil o instalación en tuberías y tanques.

Nivel de protección IP68.

2. Conexión eléctrica

a) Cable rojo - Cable de alimentación (12 ~ 24 V)

b) Cable negro - Tierra (GND)

c) Cable azul - 485A

d) Cable blanco - 485B

Una vez completado el cableado, debe verificarse cuidadosamente para evitar conexiones incorrectas antes de encender.

Especificación del cable: Dado que el cable está sumergido en agua (incluida el agua de mar) durante mucho tiempo o expuesto al aire, todos los puntos de cableado deben tratarse para ser impermeables, el cable del usuario debe tener cierta resistencia a la corrosión.

3. Mantenimiento

1. Uso y mantenimiento

Enjuague el electrodo en agua destilada (o agua desionizada), séquelo con un paño y no lo frote en seco. Coloque el electrodo en el soporte de electrodos. Antes de usar, la punta del electrodo debe sumergirse en agua destilada (o agua desionizada) durante 10 minutos y luego sumergirse en una solución diluida de iones de amonio durante 2 horas.

Mantenga el electrodo seco antes de usarlo. El elemento sensible del electrodo debe colocarse en la botella de protección. El electrodo debe sumergirse en la solución de activación durante 24 horas antes de la prueba. Si se almacena durante la noche o más tiempo, limpie la punta del electrodo con agua desionizada, séquela con un paño y colóquela en el empaque original.

Verifique si la terminal está seca. Si está manchada, límpiela con alcohol absoluto y séquela. Evite la inmersión prolongada en agua destilada o solución de proteínas y evite el contacto con grasa de silicona. Con electrodos más largos, su película de PVC puede volverse translúcida o presentar depósitos, que pueden enjuagarse con agua destilada (o agua desionizada). El electrodo se usa durante mucho tiempo. Cuando ocurre un error de medición, debe calibrarse con el medidor.

Cuando no se puede realizar la calibración y la medición mientras se mantiene el electrodo de la manera descrita anteriormente, el electrodo ha fallado. Por favor, reemplace el electrodo.

Los principales iones interferentes se muestran en la tabla siguiente:

Concentración de iones interferentes que produce un error del 10 % en diferentes concentraciones de iones de amonio

4. Calibración del sensor

Nota: El sensor ha sido calibrado antes de salir de fábrica. Si no supera el error de medición, no debe calibrarse arbitrariamente.

a) Calibración de cero

Coloque el sensor en un vial que contenga la solución estándar de cero y espere 5 minutos. Una vez que el valor se estabilice, verifique si el valor mostrado está dentro del rango de error. Si no, realice una calibración de cero. Consulte el apéndice para obtener instrucciones de calibración.

b) Calibración de la pendiente

Coloque el sensor en un vial que contenga la solución estándar de la pendiente y espere 5 minutos. Una vez que el valor se estabilice, verifique si el valor mostrado está dentro del rango de error. Si no, es necesaria una calibración de la pendiente. Consulte el apéndice para obtener instrucciones de calibración.

Ficha técnica del sensor de calidad del agua para nitrógeno amoniacal NBL-NHN-206

  Sensor de calidad del agua para nitrógeno amoniacal NBL-NHN-206.pdf
