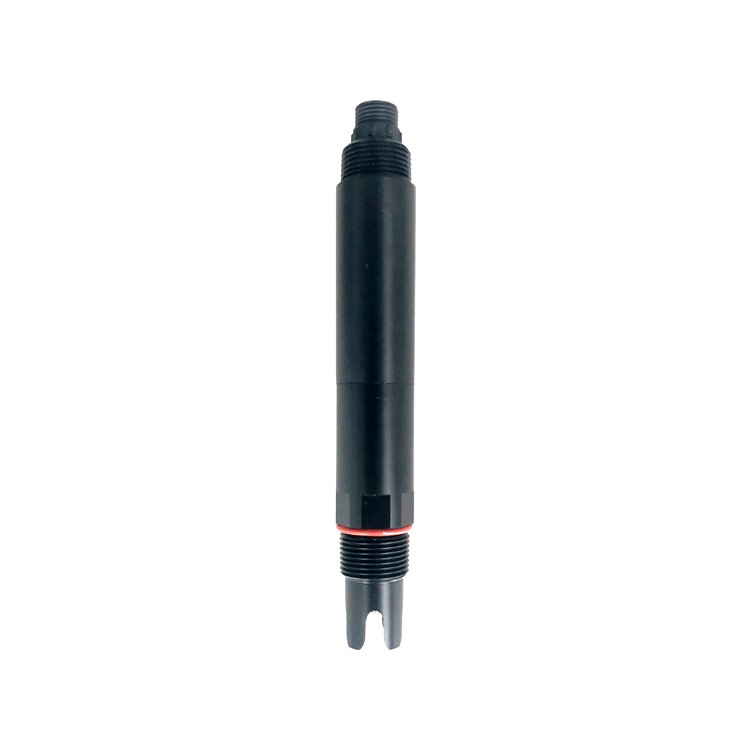

Sensor de calidad del agua NBL-CL-206 Sensor de cloro residual en línea

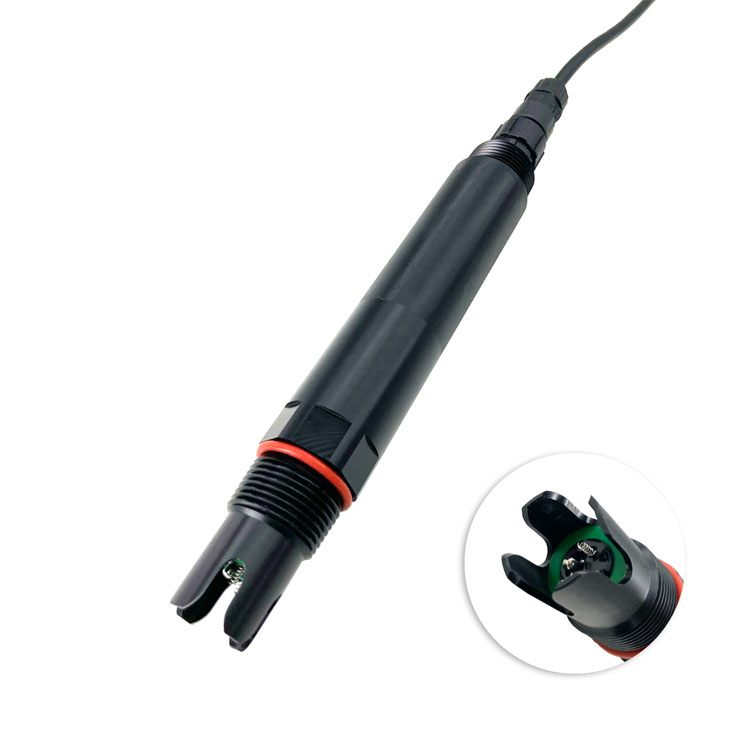

El sensor de cloro residual en línea consta de dos electrodos de platino y un electrodo de referencia, formando un sistema de medición de microbatería. Durante la medición, se mantiene un potencial estable en el extremo de medición del electrodo. Los diferentes componentes en la muestra generan corrientes eléctricas variables en este potencial, que están correlacionadas linealmente. Este sensor es adecuado para la monitorización continua del contenido de cloro residual en soluciones acuosas y se utiliza comúnmente en plantas de tratamiento de agua potable, plantas de embotellado, piscinas, sistemas de circulación de enfriamiento y proyectos de tratamiento de calidad del agua.

Sensor de calidad del agua NBL-CL-206 - Especificaciones técnicas del sensor de cloro residual en línea

1. Descripción del entorno de aplicación

Se utiliza para la monitorización continua del contenido de cloro residual en soluciones acuosas en plantas de tratamiento de agua potable, plantas de enlatado, redes de distribución de agua potable, piscinas, agua de circulación de enfriamiento, proyectos de ingeniería de tratamiento de calidad del agua, etc.

2. Conexión eléctrica

2.1. Instalación

Utilizando la instalación en una piscina de circulación adaptada, el electrodo y la piscina de circulación se instalan de manera hermética para garantizar que la parte de medición del electrodo se coloque en la zona cerca de la entrada de la piscina de circulación, y el flujo no debe estar alineado con la salida en la medida de lo posible para garantizar un flujo estable. Se sugiere controlar el flujo a 30 ≤ 60 L/h para garantizar la precisión de las pruebas.

2.2. Conexión eléctrica

a) Cable rojo - cable de alimentación (12～24 VDC)

b) Cable negro - cable de tierra (GND)

c) Cable azul - 485A

d) Cable blanco - 485B

e) Cable desnudo - cable de blindaje

Una vez completado el cableado, debe verificarse cuidadosamente para evitar conexiones incorrectas antes de encender la alimentación.

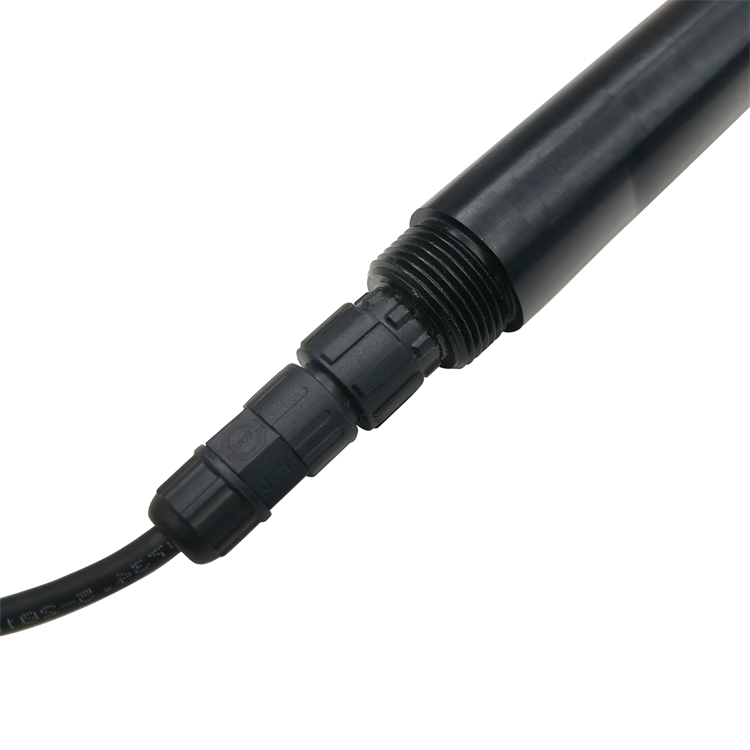

Especificación del cable: Dado que el cable está sumergido en agua (incluida el agua de mar) o expuesto al aire durante un período prolongado, el cable tiene cierta resistencia a la corrosión. El diámetro exterior del cable de Φ 6 mm, la unión del cable requiere un tratamiento de impermeabilización.

3. Mantenimiento

3.1. Detección y mantenimiento de sensores

El electrodo nuevo y el electrodo usado a largo plazo deben activarse antes de su uso, y el sensor se coloca en agua del grifo durante 24 horas. Si el valor devuelto es inexacto, es necesario realizar:

a) Calibración cero: la sonda del sensor se coloca en agua sin cloro para una calibración cero después de la estabilización de los valores.

b) Calibración de la pendiente: la sonda del sensor se coloca en la piscina de circulación con un líquido estándar de cloro residual, y se realiza la calibración de la pendiente después de la estabilización de los valores. Se recomienda usar un líquido estándar HClO de 1 a 2 mg/L. La preparación y determinación del líquido estándar pueden referirse a la determinación del cloro residual según la norma nacional.

Nota: El sensor ha sido calibrado antes de salir de fábrica, ya que la preparación de su líquido estándar requiere altas habilidades, los no profesionales pueden no estar capacitados para realizar este trabajo. Se recomienda a los usuarios calibrar por sí mismos solo si el valor es incorrecto.

4. Garantía de calidad

El departamento de inspección de calidad cuenta con reglas de inspección estandarizadas, equipos y medios de prueba avanzados y completos, y sigue estrictamente las reglas de inspección, prueba de envejecimiento de 72 horas, prueba de estabilidad, para no permitir que un producto no calificado salga de la fábrica.
