Sensor de sólidos suspendidos NBL-TSS-408-S por método de luz dispersada : Para tratamiento de aguas residuales, monitoreo de cuerpos de a···

Sensor en línea de sólidos en suspensión NBL-TSS-408-S: Solución estable y confiable de monitoreo en línea de TSS de grado industrial

En los proyectos de tratamiento de aguas residuales, tratamiento de aguas residuales industriales y monitoreo de masas de agua ambientales, las fluctuaciones en la concentración de sólidos en suspensión a menudo provocan pérdida de control del proceso, descargas excesivas y obstrucciones de equipos. El sensor en línea de sólidos en suspensión NBL-TSS-408-S de NiuBoL se basa en el principio del método de luz dispersa. Emite un haz de luz a través de una fuente de luz LED infrarroja, mide la intensidad de la luz retrodispersada generada por las partículas en suspensión en el agua y genera valores precisos de concentración TSS en tiempo real después del procesamiento de linealización. El sensor es fácil de instalar y mantener, con fuerte capacidad anti-interferencia. Es particularmente adecuado para integradores de sistemas y contratistas de ingeniería para construir sistemas altamente confiables de monitoreo en línea de la calidad del agua, resolviendo eficazmente los puntos dolorosos de la industria como el retraso en el muestreo manual tradicional, la débil anti-interferencia y la integración compleja.

Ventajas principales

• Alta estabilidad y anti-interferencia: Fuente de luz LED infrarroja combinada con estructura de fibra óptica resiste eficazmente las interferencias de luz externa, con sensor de temperatura integrado, bajo deriva y operación estable a largo plazo.

• Alta precisión y amplio rango: Rango de medición 0～2000 mg/L, resolución 0,1 mg/L, respuesta rápida, adecuada para diversos escenarios desde agua superficial de baja concentración hasta lodo de alta concentración.

• Integración fácil y protección confiable: Soporta de forma nativa el protocolo RS-485 Modbus/RTU, salida 4-20 mA opcional, grado de protección IP68, soporta inmersión a 20 metros de profundidad, material de acero inoxidable 316L se adapta a entornos industriales hostiles.

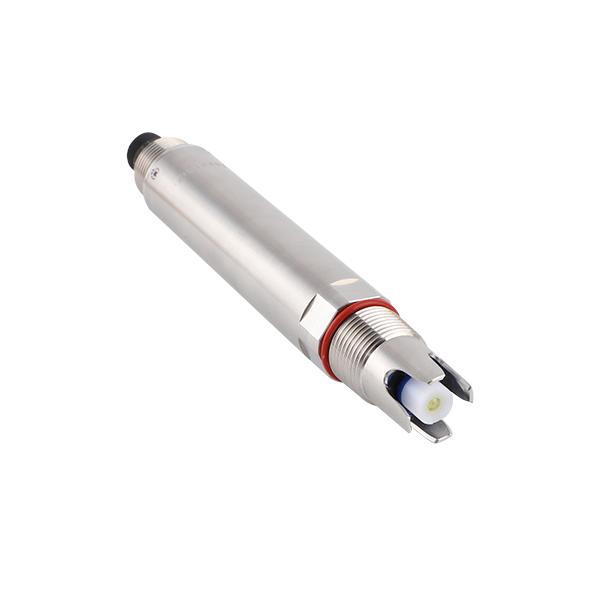

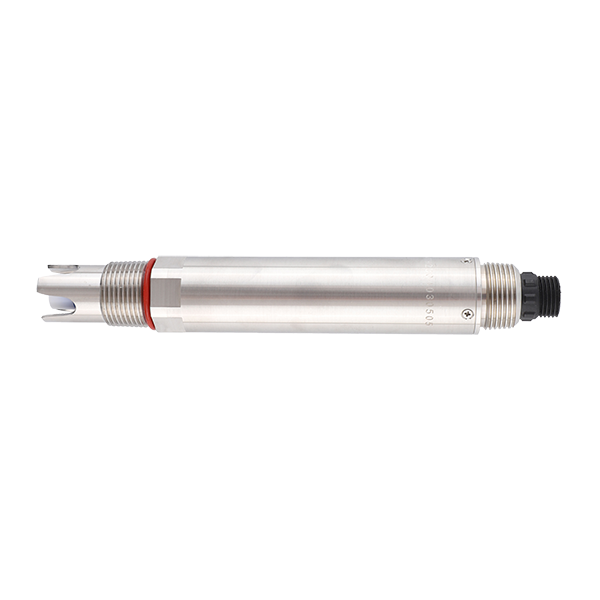

Resumen del producto: Sensor en línea de sólidos en suspensión por método de luz dispersa NBL-TSS-408-S

El sensor en línea de sólidos en suspensión NBL-TSS-408-S de NiuBoL es un sensor digital de grado industrial desarrollado para el monitoreo continuo en línea de la concentración de sólidos en suspensión totales (TSS) en masas de agua. Utilizando el principio de medición por luz dispersa, cuando el haz de luz entra en la muestra de agua, las partículas en suspensión producen dispersión. Al detectar la intensidad de la luz retrodispersada y compararla con los valores de calibración internos, se genera el valor de medición final después del procesamiento de linealización. El sensor no requiere consumo de reactivos, ofrece una salida de datos estable y confiable, y es ampliamente adecuado para proyectos de ingeniería que requieren control en tiempo real de los sólidos en suspensión en el agua.

Para los integradores de sistemas, el NBL-TSS-408-S proporciona una interfaz de protocolo Modbus estandarizada que puede conectarse directamente a los PLC, DCS o plataformas IoT existentes para lograr una recolección de datos y monitoreo remoto sin problemas. Para los contratistas de ingeniería, reduce significativamente el cableado en sitio y los costos de mantenimiento posteriores, garantizando que el sistema de monitoreo funcione de manera estable durante mucho tiempo bajo condiciones complejas de calidad del agua. El producto ha pasado pruebas de envejecimiento de 72 horas y una estricta inspección de calidad, y presenta alta confiabilidad al salir de fábrica.

Ventajas técnicas clave del sensor en línea de sólidos en suspensión por método de luz dispersa NBL-TSS-408-S

1. Tecnología avanzada de medición por luz dispersa

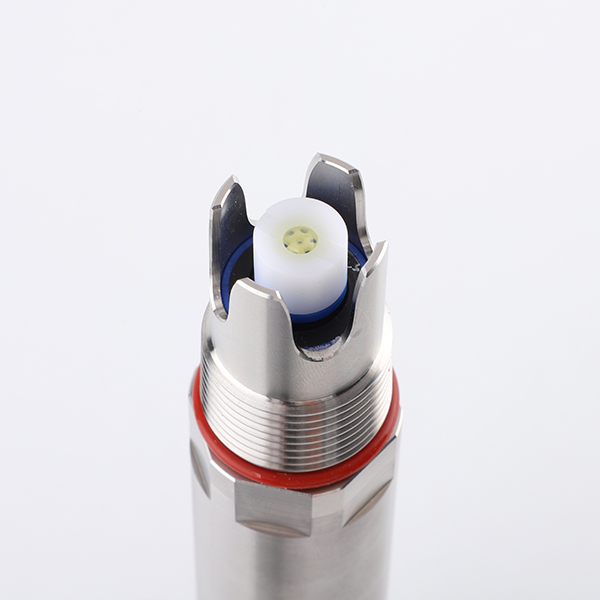

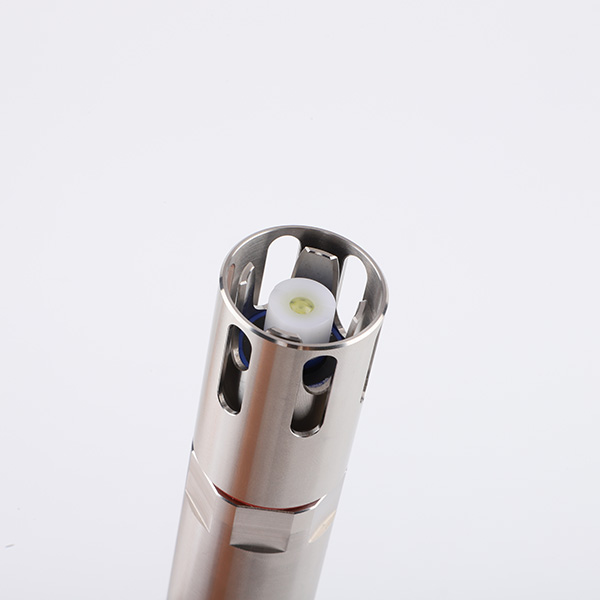

   El sensor utiliza una fuente de luz LED infrarroja con alta estabilidad y larga vida útil. El diseño de la estructura de fibra óptica mejora aún más la resistencia a las interferencias de luz externa. El sensor de temperatura integrado funciona con la compensación automática de temperatura Pt1000 para garantizar que los resultados de medición no se vean afectados por las fluctuaciones de temperatura. La intensidad de la luz dispersa tiene una relación correspondiente con la concentración de sólidos en suspensión, y se generan datos de alta precisión después del procesamiento de linealización por algoritmos internos.

2. Diseño de hardware robusto y duradero
   - Material de la parte mojada: acero inoxidable 316L, con excelente resistencia a la corrosión, adecuado para aguas residuales industriales, agua de mar y entornos que contienen medios corrosivos.
   - Grado de protección IP68, soporta inmersión máxima a 20 metros de profundidad, y puede funcionar de manera estable en masas de agua difíciles durante mucho tiempo.

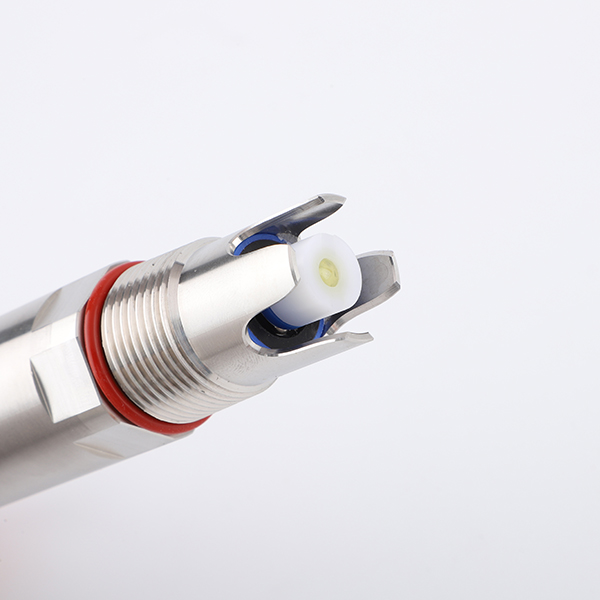

   - Interfaz de instalación: rosca 3/4 NPT, instalación sumergida conveniente y flexible.
   - Cable estándar de 5 metros, soporta personalización de longitudes más largas para satisfacer diferentes requisitos de cableado en sitio.

3. Comunicación inteligente e integración de bajo consumo
   Admite el protocolo RS-485 Modbus/RTU, con comunicación estable y confiable, fácil de integrar de manera transparente con diversos sistemas de ordenador host. Salida analógica 4-20 mA opcional satisface las necesidades de diferentes sistemas de control. El consumo de energía es solo de 0,2 W@12 V, y el diseño de bajo consumo es particularmente adecuado para estaciones de monitoreo remoto distribuidas o alimentadas por energía solar.

4. Mantenimiento y calibración convenientes
   Método de calibración de dos puntos (punto cero + pendiente), operación simple. La calibración del punto cero utiliza una solución sin sólidos en suspensión o una solución de baja concentración conocida, y la calibración de pendiente utiliza una solución de alta concentración conocida en sólidos en suspensión. Después de que el valor se estabilice, se completa la calibración mediante comandos Modbus. El extremo frontal del sensor debe evitar burbujas de aire. La limpieza de la ventana de medición afecta directamente la precisión de las lecturas. Se recomienda verificar y limpiar regularmente.

Estas características técnicas permiten que el NBL-TSS-408-S se desempeñe excelentemente en operación desatendida a largo plazo y mejore significativamente la confiabilidad de ingeniería de todo el sistema de monitoreo de la calidad del agua.

Especificaciones técnicas del sensor en línea de sólidos en suspensión NBL-TSS-408-S

Nota: El sensor utiliza conexión por cable de 5 núcleos, y los materiales mojados garantizan la resistencia a la corrosión.

Escenarios de aplicación del sensor en línea de sólidos en suspensión NBL-TSS-408-S

1. Monitoreo de agua de entrada y salida de plantas de tratamiento de aguas residuales municipales: Control en tiempo real de la concentración de sólidos en suspensión en tanques de aireación, tanques de sedimentación y salidas para optimizar los parámetros del proceso y garantizar descargas conformes.

2. Sistemas de tratamiento de aguas residuales industriales: Adecuado para el tratamiento de aguas residuales en industrias químicas, papeleras, alimentarias, farmacéuticas y otras para monitorear cambios en sólidos en suspensión, prevenir obstrucciones de tuberías y desgaste de equipos.

3. Monitoreo de aguas superficiales y fuentes de agua potable: Utilizado para el monitoreo en línea de TSS en masas de agua naturales como ríos, lagos y embalses para ayudar en la evaluación de la calidad ambiental y la alerta temprana de contaminación.

4. Proceso de tratamiento y reutilización de lodos: Monitoreo de la concentración de sólidos en suspensión durante el espesamiento y deshidratación de lodos para apoyar la optimización del proceso y la utilización de recursos.

5. Monitoreo de agua de enfriamiento en circulación y agua de proceso industrial: Detección oportuna de la acumulación de sólidos en suspensión en sistemas de enfriamiento para proteger los equipos de intercambio térmico y mejorar la eficiencia de operación del sistema.

6. Monitoreo ambiental de puertos y aguas marinas: Combinado con las características de resistencia a la corrosión del agua de mar para monitorear sólidos en suspensión en agua de lastre o masas de agua costeras para cumplir con los requisitos regulatorios de protección ambiental.

En estos escenarios de aplicación, la alta estabilidad del sensor y su capacidad de integración del protocolo Modbus ayudan a los usuarios a construir redes eficientes e inteligentes de monitoreo de la calidad del agua.

Guía de instalación y cableado

Durante la instalación, adopte instalación sumergida con interfaz 3/4 NPT. Asegúrese de que el sensor esté al menos a 5 cm de la pared lateral y al menos a 10 cm del fondo para evitar que las reflexiones de la pared o del fondo interfieran con la medición. Coloque el sensor verticalmente en la masa de agua con el extremo frontal mantenido limpio y libre de burbujas de aire.

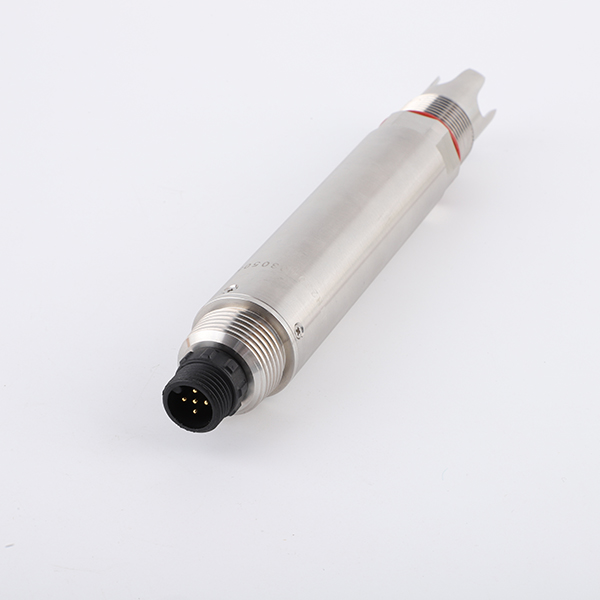

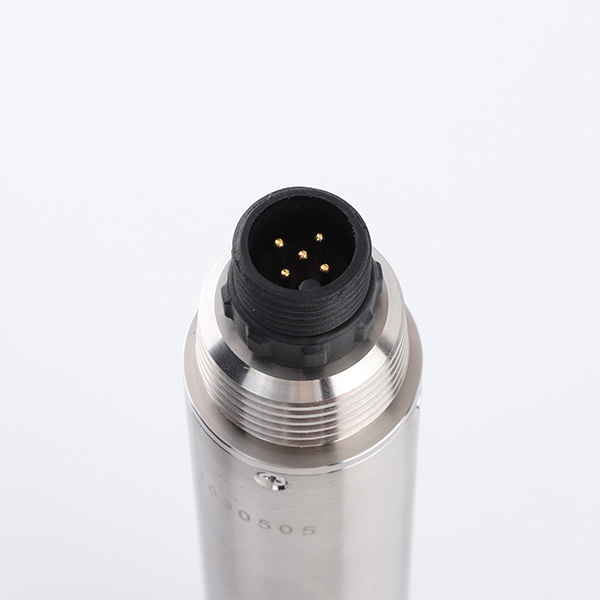

Conexión eléctrica: Utilice cable de 5 núcleos con la siguiente definición de cableado:

• Cable rojo: Alimentación positiva (12～24 V DC)

• Cable negro: Tierra (GND)

• Cable azul: RS-485 A

• Cable blanco: RS-485 B

Después del cableado, verifique cuidadosamente la secuencia para evitar energización incorrecta. Todos los puntos de cableado deben someterse a un tratamiento impermeable. Los cables del usuario deben tener cierta resistencia a la corrosión. Durante el funcionamiento normal, el cable no debe estar tensado para evitar roturas internas.

FAQ

Q1: ¿Es el NBL-TSS-408-S adecuado para agua de mar o masas de agua con alta salinidad?

R: Sí. La parte mojada del sensor utiliza material de acero inoxidable 316L con grado de protección IP68, presentando buena resistencia a la corrosión, y es adecuado para entornos de agua de mar, puertos y aguas residuales industriales de alta salinidad.

Q2: ¿Cómo realizar la calibración de dos puntos del sensor?

R: La calibración del punto cero utiliza una solución sin sólidos en suspensión o una solución de baja concentración conocida (0～200 mg/L), y la calibración de pendiente utiliza una solución de alta concentración conocida en sólidos en suspensión (200～2000 mg/L). Mantenga el extremo frontal del sensor al menos a 10 cm del fondo del vaso. Después de que el valor se estabilice durante 1 minuto, complete la calibración a través de comandos Modbus. Preste atención a evitar burbujas de aire en el extremo frontal.

Q3: ¿Qué sistemas de ordenador host soporta el sensor para la integración?

R: Soporte completo del protocolo RS-485 Modbus/RTU y puede conectarse directamente a la mayoría de los PLC, DCS, SCADA y diversas plataformas IoT para lograr la adquisición de datos en tiempo real y el monitoreo remoto. La salida 4-20 mA opcional satisface las necesidades de los sistemas analógicos.

Q4: ¿Cómo afecta la suciedad de la ventana de medición a las lecturas?

R: La limpieza de la ventana de medición es crítica para la precisión. Se recomienda limpiar regularmente la superficie exterior con agua del grifo. Las suciedades persistentes pueden limpiarse con un paño suave humedecido en detergente doméstico. Mantener la ventana limpia permite mantener la estabilidad de medición a largo plazo.

Q5: ¿La luz externa interferirá con los resultados de medición?

R: No. El diseño de la estructura de fibra óptica mejora significativamente la resistencia a las interferencias de luz externa. La fuente de luz LED infrarroja combinada con algoritmos garantiza datos estables y confiables en entornos interiores/exteriores y bajo diferentes condiciones de iluminación.

Q6: ¿La velocidad de respuesta del sensor cumple con los requisitos de control dinámico de procesos?

R: Sí. El sensor adopta el método de luz dispersa con respuesta rápida y puede reflejar en tiempo real los cambios en la concentración de sólidos en suspensión, adecuado para escenarios de tratamiento de aguas residuales y control de procesos que requieren retroalimentación rápida.

Q7: ¿Cuál es la garantía del producto y el servicio postventa?

R: Se proporciona servicio de garantía de un año a partir de la fecha de venta (excluyendo el uso indebido). Si hay problemas de conexión o fallos en el cable, por favor contacte al equipo de soporte técnico de NiuBoL a tiempo. Proporcionaremos orientación profesional.

Q8: ¿La resolución mínima y la precisión pueden satisfacer el monitoreo de masas de agua de baja concentración?

R: La resolución alcanza 0,1 mg/L. En el rango 0～2000 mg/L, la precisión es de ±5% (dependiendo de la uniformidad del lodo), cubriendo múltiples necesidades de monitoreo desde fuentes de agua potable de baja concentración hasta lodo industrial de alta concentración.

Resumen e invitación a la cooperación

El sensor en línea de sólidos en suspensión NBL-TSS-408-S de NiuBoL proporciona una solución profesional, estable y fácil de integrar para el monitoreo industrial de la calidad del agua TSS con el método de luz dispersa como núcleo, confiando en una fuente de luz LED infrarroja, diseño anti-interferencia de estructura de fibra óptica, material robusto de acero inoxidable 316L y protocolo de comunicación Modbus estandarizado. No solo mejora la precisión y el tiempo real de los datos de monitoreo, sino que también ayuda a los proyectos de ingeniería a controlar eficazmente los costos de operación y mantenimiento y a mejorar la confiabilidad general del sistema.

Si está planificando actualizaciones de tratamiento de aguas residuales, plataformas de monitoreo en línea ambiental o proyectos de control de calidad del agua de proceso industrial, no dude en contactar al equipo técnico de NiuBoL. Proporcionaremos soporte técnico detallado de parámetros, consulta de soluciones de integración, orientación de instalación en sitio y garantía de suministro estable para construir juntos un sistema de monitoreo de la calidad del agua IoT industrial eficiente y confiable.
