Sensor de hidrocarburos en agua NBL-OIL-408-S : Monitoreo en línea de la contaminación por petróleo de grado industrial, resistente a la ···

Sensor en línea de aceite en agua NBL-OIL-408-S: Solución estable y confiable de monitoreo en línea de contaminación por aceite de grado industrial

En los campos del tratamiento de aguas industriales, la industria petroquímica y el monitoreo ambiental, la contaminación por trazas de aceite en el agua a menudo provoca corrosión de equipos, descargas excesivas y riesgos ecológicos. El sensor en línea de aceite en agua NBL-OIL-408-S de NiuBoL adopta el principio avanzado del método de fluorescencia. Excita la señal de fluorescencia característica del aceite soluble en el agua mediante una fuente de luz LED UV para lograr un monitoreo en tiempo real y de alta precisión. El sensor es fácil de instalar y mantener, y es especialmente adecuado para integradores de sistemas y contratistas de ingeniería que desean construir sistemas confiables de monitoreo en línea de la calidad del agua, resolviendo eficazmente los puntos dolorosos de respuesta lenta, pobre anti-interferencia e integración compleja de los métodos de detección tradicionales.

Ventajas principales

• Alta estabilidad y larga vida útil: Fuente de luz LED UV combinada con excitación AC filtra eficazmente las interferencias de luz natural, con bajo deriva y larga vida útil.

• Alta precisión y respuesta rápida: Rango 0～40,00 mg/L, resolución 0,01 mg/L, tiempo de respuesta T90＜30 s, límite de detección mínimo 0,4 mg/L.

• Integración fácil y comunicación confiable: Soporta de forma nativa el protocolo RS-485 Modbus/RTU, salida 4-20 mA opcional, grado de protección IP68, carcasa de acero inoxidable 316L, adecuado para entornos industriales hostiles.

Resumen del producto: Sensor en línea de aceite en agua por método de fluorescencia NBL-OIL-408-S

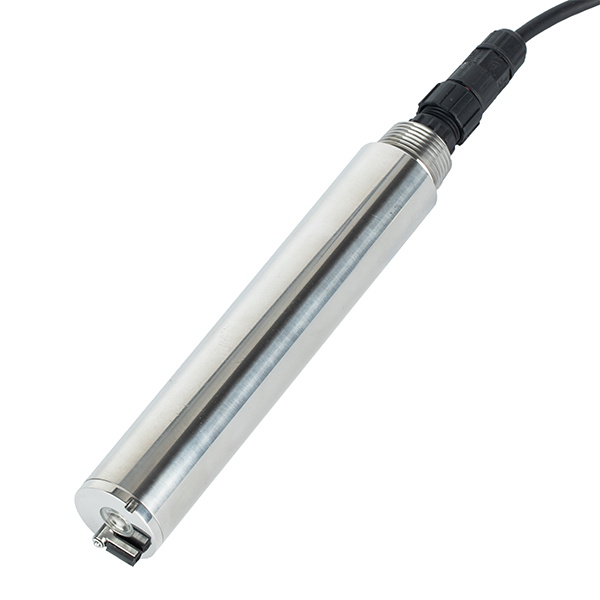

El sensor en línea de aceite en agua NBL-OIL-408-S de NiuBoL es un sensor digital de grado industrial desarrollado para el monitoreo continuo en línea del contenido de aceite soluble en masas de agua. Basado en el principio del método de fluorescencia, el aceite soluble absorbe energía en picos de absorción espectral específicos y libera fluorescencia de pico de emisión característica, cuya intensidad luminosa es directamente proporcional al contenido de aceite. El sensor no requiere reactivos complejos, es fácil de instalar y tiene una salida de datos estable. Es ampliamente adecuado para escenarios que requieren control en tiempo real de la contaminación por aceite en el agua.

Para los integradores de sistemas, el NBL-OIL-408-S proporciona una interfaz de protocolo Modbus estandarizada que puede conectarse directamente a los PLC, DCS o plataformas IoT existentes para lograr una recolección de datos y monitoreo remoto sin problemas. Para los contratistas de ingeniería, reduce la dificultad de cableado en sitio y los costos de mantenimiento posteriores, garantizando un funcionamiento estable a largo plazo de todo el sistema de monitoreo. El producto ha pasado pruebas de envejecimiento de 72 horas y una estricta inspección de calidad, y presenta alta confiabilidad al salir de fábrica.

Ventajas técnicas clave del sensor en línea de aceite en agua por método de fluorescencia NBL-OIL-408-S

1. Tecnología avanzada de medición por fluorescencia
   El sensor utiliza LED UV como fuente de luz de excitación, con alta estabilidad, bajo deriva y larga vida útil. Mediante el método de excitación AC, suprime eficazmente las interferencias externas como la luz natural y la luz ambiental, asegurando que los datos de medición permanezcan precisos en condiciones complejas de calidad del agua. La intensidad de la señal de fluorescencia es directamente proporcional al contenido de aceite soluble en el agua, logrando una detección de alta sensibilidad.

2. Diseño de hardware robusto y duradero
   - Material de la carcasa: acero inoxidable 316L completamente mecanizado con precisión, con excelente resistencia a la corrosión electroquímica. Adecuado tanto para agua dulce como para aguas residuales industriales débilmente ácidas/básicas y algunas salinas.
   - Protección: alcanza un grado de protección IP68 estricto, soportando instalación sumergida a largo plazo.

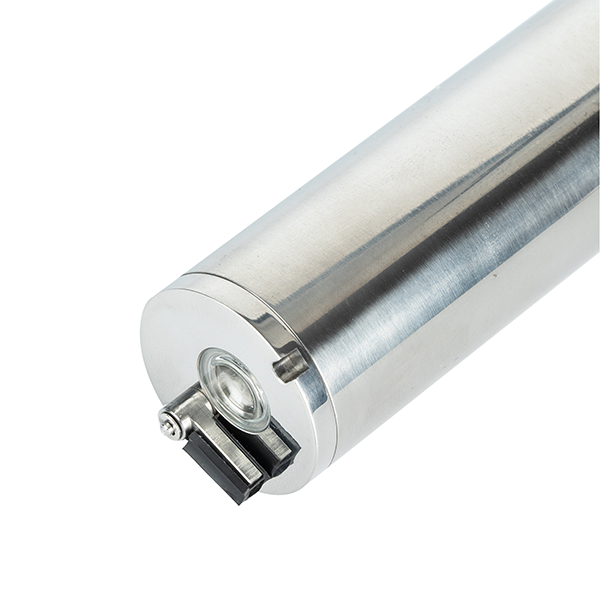

   - Cepillo de limpieza integrado, reduciendo eficazmente la adhesión de suciedad en la ventana de medición y bajando la frecuencia de mantenimiento.
   - Compensación automática de temperatura Pt1000 integrada, la precisión incluye ±0,3℃, adaptándose al rango de temperatura de trabajo de 0～50℃.

3. Comunicación inteligente e integración amigable

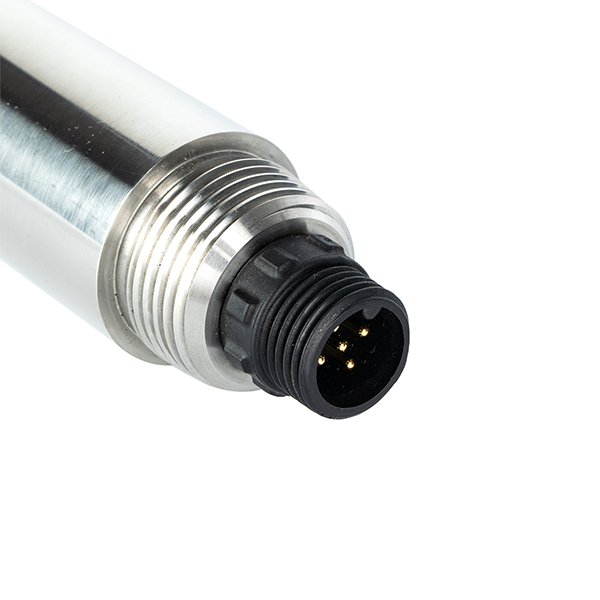

   Admite el protocolo RS-485 Modbus/RTU, con comunicación estable y confiable, fácil de integrar con diversos sistemas de ordenador host. Salida analógica 4-20 mA opcional satisface las necesidades de diferentes sistemas de control. El consumo de energía es solo de 0,2 W@12 V, y el diseño de bajo consumo es adecuado para despliegue distribuido. El conector del sensor adopta una cabeza macho impermeable M16-5 núcleos, y el cable es un cable blindado de 5 núcleos con fuerte capacidad anti-interferencia.

4. Mantenimiento y calibración convenientes
   Método de calibración de dos puntos (punto cero + pendiente), operación simple. La limpieza de la ventana de medición afecta directamente la precisión de las lecturas. El cepillo de limpieza integrado combinado con un limpiado regular con un paño suave puede mantener el rendimiento a largo plazo. No hay piezas internas que requieran mantenimiento por parte del usuario, reduciendo el riesgo de fallos.

Estas ventajas permiten que el NBL-OIL-408-S se desempeñe excelentemente en operación a largo plazo, haciéndolo especialmente adecuado para proyectos de ingeniería que requieren alta confiabilidad.

Especificaciones técnicas del sensor en línea de aceite en agua por método de fluorescencia NBL-OIL-408-S

Nota: El conector del sensor es una cabeza macho impermeable M16 de 5 núcleos, con cable estándar de 5 metros.

Escenarios de aplicación del sensor en línea de aceite en agua por método de fluorescencia NBL-OIL-408-S

1. Monitoreo de descargas de aguas residuales petroquímicas y de refinerías: Monitoreo en tiempo real del contenido de aceite en aguas residuales de producción para garantizar que los descargas cumplan con las normas de protección ambiental y prevenir la difusión de la contaminación por aceite.

2. Sistema de agua de enfriamiento en circulación industrial: Detección de contaminación por aceite causada por fugas en intercambiadores de calor para proteger los equipos de la corrosión y extender la vida útil del sistema.

3. Tratamiento de agua de lastre / agua de sentina de buques y puertos: Monitoreo del contenido de aceite en agua de lastre o agua de sentina para ayudar a los buques a cumplir con las regulaciones internacionales de descarga.

4. Tratamiento de aguas residuales municipales y monitoreo de masas de agua ambientales: Aplicado al monitoreo de efluentes en plantas de tratamiento de aguas residuales y alerta temprana de contaminación por aceite en masas de agua naturales como ríos y lagos.

5. Monitoreo de condensado de calderas en centrales eléctricas: Detección oportuna de fugas de aceite de turbina en el condensado para garantizar el funcionamiento seguro de los equipos de generación de energía.

6. Tratamiento de agua producida en campos petroleros y aguas residuales oleosas: Control en línea del contenido de aceite en agua producida para apoyar la optimización del proceso de reinyección o tratamiento.

En estos escenarios, la alta estabilidad del sensor y su capacidad de integración del protocolo Modbus ayudan a los usuarios a construir redes eficientes e inteligentes de monitoreo de la calidad del agua.

Guía de instalación y cableado

Requisitos de instalación

Adoptar instalación sumergida con interfaz 3/4NPT. Durante la instalación, asegúrese de que el sensor esté al menos a 2 cm de la pared lateral y al menos a 10 cm del fondo para evitar que las reflexiones de la pared o del fondo interfieran con la medición. Colóquelo verticalmente en la masa de agua con el extremo frontal mantenido limpio.

Conexión eléctrica

Utilice cable blindado de 5 núcleos con la siguiente secuencia de cableado:

• Cable rojo: Alimentación positiva (12～24 V DC)

• Cable negro: Tierra (GND)

• Cable azul: RS-485 A

• Cable blanco: RS-485 B

• Cable amarillo: Salida de corriente 4-20 mA (opcional, deje flotando si no se usa)

Antes de energizar, verifique cuidadosamente la secuencia de cableado. Todos los puntos de cableado deben someterse a un tratamiento de sellado impermeable. Cuando el cable esté sumergido o expuesto durante mucho tiempo, utilice cable resistente a la corrosión y evite una tensión excesiva para prevenir roturas internas.

FAQ

Q1: ¿Es el NBL-OIL-408-S adecuado para entornos de agua de mar?

R: Sí. La carcasa del sensor está fabricada en acero inoxidable 316L con grado de protección IP68, resistente a la corrosión del agua de mar, y adecuado para monitoreo en masas de agua salinas como océanos y puertos.

Q2: ¿Cómo calibrar el sensor?

R: Utilice calibración de dos puntos: calibración del punto cero con agua destilada y calibración de pendiente con solución estándar de concentración conocida. Después de que el valor se estabilice durante 3～5 minutos, complete la calibración mediante comandos Modbus o el controlador asociado.

Q3: ¿Puede el sensor integrarse con sistemas PLC?

R: Totalmente soportado. El protocolo RS-485 Modbus/RTU integrado permite una conexión directa a la mayoría de los PLC y sistemas SCADA para la adquisición de datos y el control remoto.

Q4: ¿Qué hacer si la ventana de medición se ensucia y afecta las lecturas?

R: El sensor tiene un cepillo de limpieza integrado que se puede activar periódicamente para la limpieza. También se recomienda revisar la ventana semanalmente y limpiarla con un paño suave o agua del grifo con detergente para mantener la limpieza.

Q5: ¿La luz natural o la luz ambiental interferirá con la medición?

R: No. El diseño de excitación AC filtra eficazmente las interferencias de luz natural, garantizando datos estables en entornos interiores/exteriores y día/noche.

Q6: ¿El tiempo de respuesta cumple con los requisitos de monitoreo en tiempo real?

R: Sí. El tiempo de respuesta T90 es inferior a 30 segundos, permitiendo capturar rápidamente los cambios en el contenido de aceite en el agua, adecuado para control dinámico de procesos.

Q7: ¿Cuál es el período de garantía?

R: Se proporciona un servicio de garantía de un año a partir de la fecha de venta (excluyendo el uso indebido). Por favor, contacte al soporte técnico a tiempo si hay fallos en el cable o problemas de conexión.

Q8: ¿Cuál es el contenido mínimo de aceite que el sensor puede detectar?

R: El límite de detección mínimo es de 0,4 mg/L, con una resolución de 0,01 mg/L dentro del rango 0～40 mg/L, satisfaciendo las necesidades de la mayoría de los descargas industriales y el monitoreo de procesos.

Resumen de experto y sugerencias de integración

El NBL-OIL-408-S de NiuBoL es una herramienta de medición de aceite de grado industrial que equilibra durabilidad y precisión. Para los integradores de sistemas, no solo proporciona una fuente de datos estable y confiable, sino que también reduce la dificultad de desarrollo a través de interfaces de comunicación digitales.

Si se enfrenta a calidad de agua compleja, altos costos de mantenimiento o grandes fluctuaciones de datos en sitios industriales, NiuBoL puede proporcionarle sugerencias de integración personalizadas.

¿Quiere saber cómo este sensor puede conectarse a su plataforma IoT? ¿O necesita obtener un manual detallado del protocolo de comunicación Modbus? No dude en contactar a nuestro equipo de ingeniería. Proporcionamos soporte técnico completo de selección y soluciones de prueba para ayudar a que su proyecto de tratamiento de agua se entregue con éxito.

Ficha técnica del sensor en línea de aceite en agua NBL-OIL-408-S

NBL-OIL-408-S Online Oil-in-Water Sensor.pdf
