Sensor de monitoreo de hidrocarburos en agua NBL-OIL-406-S por método de fluorescencia : Para petróleo, monitoreo de aguas residuales

Precisión en tiempo real y estabilidad a largo plazo: Solución de monitoreo en línea de aceite en agua por método de fluorescencia de NiuBoL

Eliminando las interferencias de luz de fondo y logrando un monitoreo digitalizado de aceite 24/7 en entornos industriales

Tecnología de fluorescencia ultravioleta: Sensibilidad extremadamente alta, sin temor a interferencias de sólidos en suspensión, logrando una resolución ultraalta de 0,01 mg/L.

Resistencia a la corrosión de grado industrial: Cuerpo de acero inoxidable 316L combinado con protección IP68, adecuado para entornos de instalación submarina hostiles.

Integración perfecta del sistema: Protocolo estándar RS485 Modbus-RTU, se conecta fácilmente a PLC, DCS y diversas plataformas en la nube.

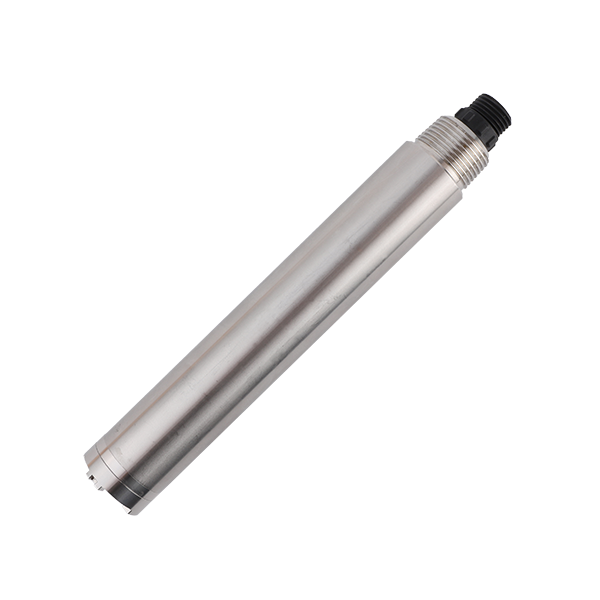

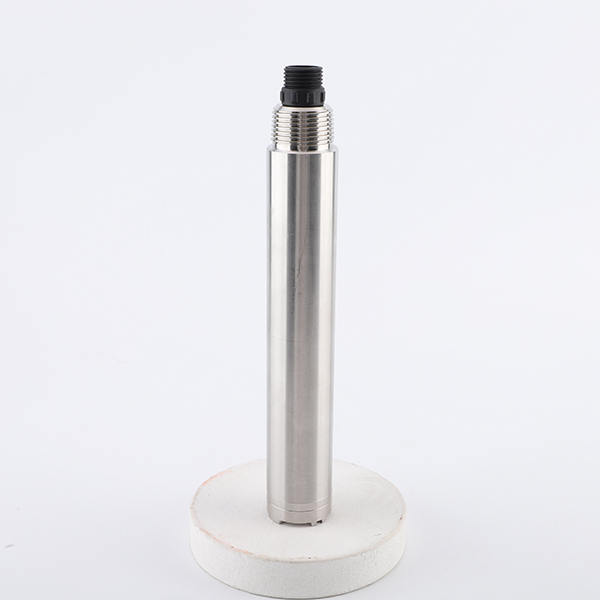

Resumen del producto: Sensor de monitoreo en línea de aceite en agua por método de fluorescencia NBL-OIL-406-S

En el monitoreo de descargas de aguas residuales industriales, el control de procesos petroquímicos y la alerta temprana de calidad del agua ambiental, el monitoreo en tiempo real del contenido de aceite en el agua es crucial. El sensor de monitoreo en línea de aceite en agua NBL-OIL-406-S de NiuBoL está diseñado específicamente para abordar los puntos dolorosos de los integradores de sistemas (SI) y los contratistas de ingeniería.

Los métodos tradicionales de medición de aceite suelen estar limitados por el consumo de reactivos químicos o fácilmente afectados por la turbidez del agua, mientras que el NBL-OIL-406-S adopta el principio del método de fluorescencia. Solo necesita utilizar luz monocromática de una longitud de onda específica para excitar las moléculas de aceite soluble en el agua y convertir directamente la intensidad de la fluorescencia emitida en contenido de aceite. Este concepto de medición sin contacto no solo mejora la velocidad de respuesta (menos de 30 segundos), sino que también reduce significativamente los costos de operación y mantenimiento. Para las partes del proyecto que buscan soluciones de monitoreo de calidad del agua de alta confiabilidad y bajo mantenimiento, NiuBoL es un componente central para lograr el cumplimiento ambiental y la gestión inteligente.

Ventajas técnicas principales del sensor de monitoreo en línea de aceite en agua NBL-OIL-406-S

1. Excelente estabilidad óptica: Fuente de luz LED UV
   El núcleo del NBL-OIL-406-S adopta una fuente de luz fría LED UV de alto rendimiento. En comparación con las lámparas flash de xenón tradicionales, el LED UV tiene una estabilidad espectral extremadamente alta, un deriva a largo plazo extremadamente pequeño y una vida útil de decenas de miles de horas. Esto significa que en proyectos de monitoreo a largo plazo, el sensor no requiere calibración frecuente, prolongando significativamente el ciclo de vida operativo del sistema.

2. Algoritmo potente de anti-interferencia ambiental
   Para la luz natural compleja o la luz parásita ambiental en sitios industriales, el equipo de I+D de NiuBoL introdujo la tecnología de excitación AC. Al modular la frecuencia de la fuente de luz de excitación y combinarla con algoritmos de procesamiento de señal digital (DSP), el sensor puede filtrar eficazmente las interferencias de ruido de luz parásita de fondo. Incluso en canales semi-abiertos o entornos expuestos a la luz del día, puede generar datos de medición precisos y lineales.

3. Diseño industrial nacido para sitios de ingeniería
   Material: La carcasa está completamente fabricada en acero inoxidable 316L mecanizado con precisión, con una resistencia electroquímica a la corrosión extremadamente fuerte. Es adecuado tanto para agua dulce como para aguas residuales industriales débiles ácidas/básicas y algunas salinas.
   Sellado: Alcanza un estricto grado de protección IP68, soportando instalación sumergida a largo plazo.

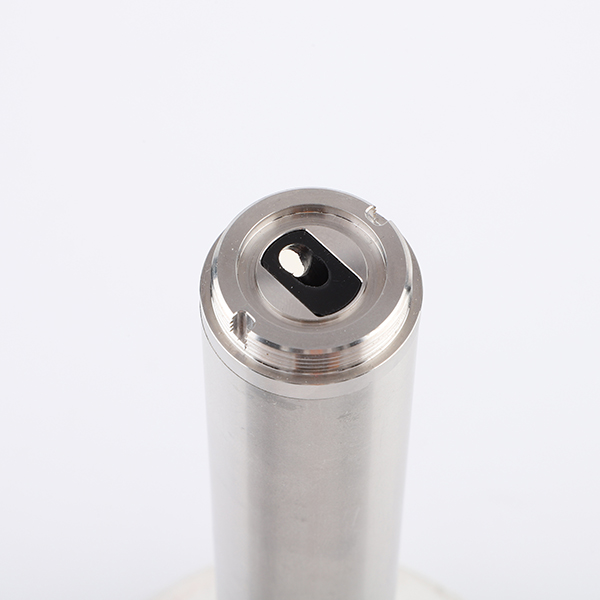

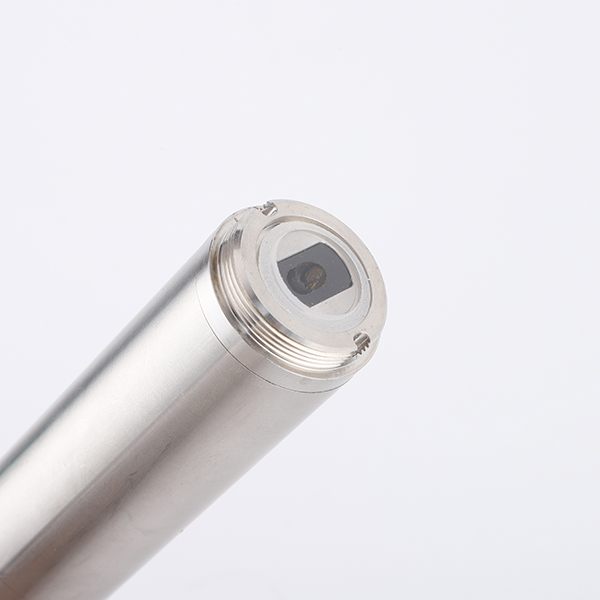

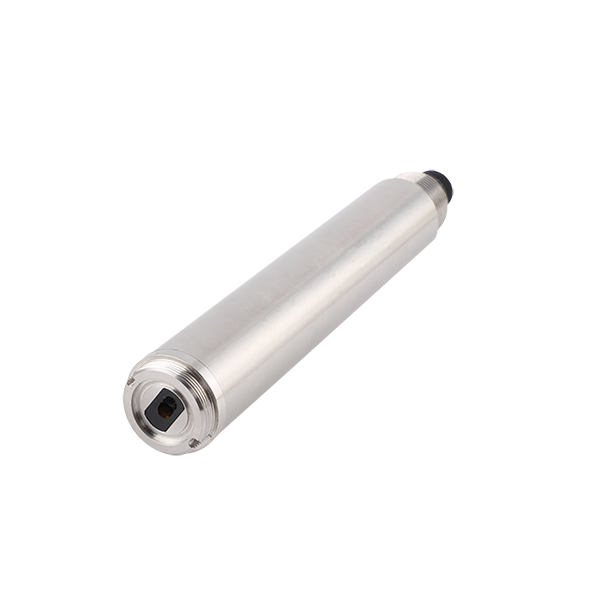

   Mantenimiento: Utiliza un diseño de ventana óptica plana que no es fácil de adherir microorganismos y burbujas de aire. Incluso si se necesita limpieza, un simple limpiado físico puede restaurar el rendimiento.

4. Integración digital y bajo consumo de energía
   El sensor soporta nativamente la interfaz digital estándar RS485 Modbus-RTU, demostrando una excelente adaptabilidad en redes de monitoreo distribuidas. Los usuarios pueden leer directamente los datos a través de PLC o pasarelas inalámbricas y soportar salida analógica 4-20 mA opcional. Al mismo tiempo, el consumo de energía extremadamente bajo de 0,2 W le confiere una ventaja incomparable en resistencia en estaciones de monitoreo de campo alimentadas por energía solar.

Especificaciones técnicas del sensor de monitoreo en línea de aceite en agua por método de fluorescencia NBL-OIL-406-S

Escenarios de aplicación industrial del sensor de monitoreo en línea de aceite en agua por método de fluorescencia NBL-OIL-406-S

• Monitoreo de aguas residuales de petróleo, petroquímica y refinerías: Monitoreo en tiempo real del contenido de aceite en agua de enfriamiento en circulación y aguas residuales de producción para prevenir accidentes de fuga de aceite que entren en la red de tuberías ambientales y garantizar que las empresas cumplan con las normas de descarga ambiental.

• Estaciones de bombeo de aguas superficiales urbanas y aguas pluviales: Instalado en ríos, lagos o salidas de drenaje urbano como parte del sistema de alerta ambiental para detectar y localizar rápidamente contaminaciones por derrames de aceite repentinos.

• Tratamiento de agua de enfriamiento en circulación industrial: Monitoreo de cambios en la calidad del agua en torres de enfriamiento, intercambiadores de calor y otros enlaces a través de sensores NiuBoL para advertir eficazmente de fugas de equipo y proteger el sistema de la contaminación por incrustaciones de aceite.

• Desalinización de agua de mar y pretratamiento de entrada: Monitoreo del contenido de hidrocarburos en las entradas de agua de mar para evitar la contaminación por trazas de aceite de los sistemas de membranas y reducir la frecuencia de reemplazo costoso de membranas de ósmosis inversa.

Instalación y conexión eléctrica

Recomendaciones de especificaciones de instalación

Para garantizar que la ventana de medición pueda representar plenamente la condición real del cuerpo de agua y reducir daños físicos, siga las siguientes directrices de ingeniería:

• Requisitos de distancia: La ventana de medición frontal del sensor debe mantener al menos 2 cm de la pared lateral y al menos 10 cm del fondo del recipiente para evitar que los efectos de reflexión marginal afecten las lecturas.

• Recomendación de ángulo: Se recomienda utilizar instalación vertical sumergida y asegurar que el extremo frontal del sensor esté completamente sumergido debajo de la superficie del agua sin estar bloqueado por burbujas de aire.

Definición del cable

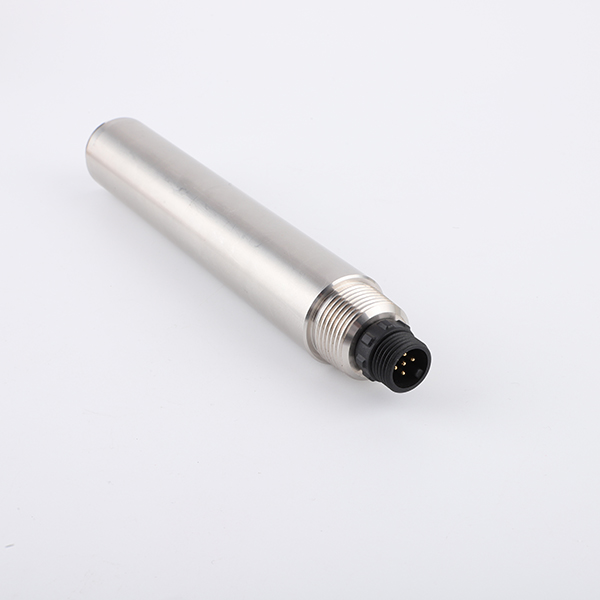

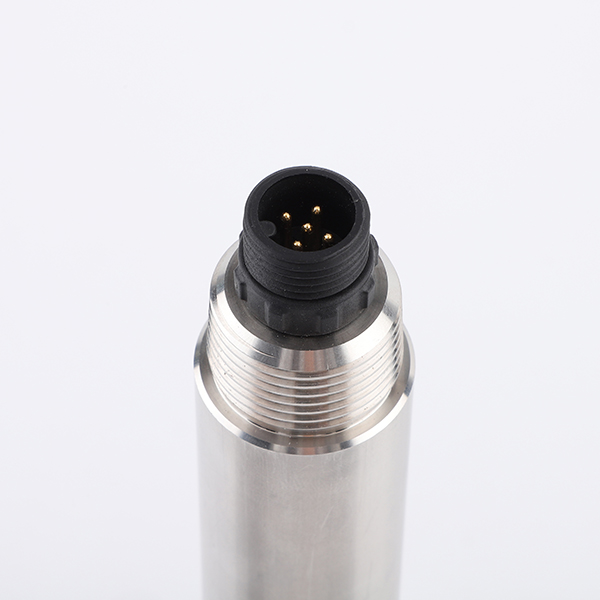

El NBL-OIL-406-S utiliza un cable blindado de 5 núcleos de alta protección para garantizar la estabilidad de la señal durante la transmisión a larga distancia:

• Cable rojo: Alimentación positiva (12～24 V DC)

• Cable negro: Tierra (GND)

• Cable azul: RS485-A

• Cable blanco: RS485-B

• Cable amarillo: Salida de corriente (opcional; si no se usa, por favor aislar y envolver correctamente)

Nota: Todos los terminales de cableado deben someterse a un tratamiento de sellado impermeable (por ejemplo, utilizando cajas de empalme impermeables) para evitar que la humedad se infiltre en el dispositivo a lo largo del cable y cause daños a los componentes electrónicos.

FAQ

Q1: ¿Se puede personalizar el rango del sensor de aceite en agua de NiuBoL?

R: El rango estándar es 0-40 mg/L, adecuado para la mayoría de los monitorings ambientales y controles de procesos. Si su proyecto involucra monitoreo de concentraciones ultra-altas, por favor contacte a nuestro equipo técnico para evaluación de necesidades.

Q2: ¿Cuáles son las ventajas del método de fluorescencia en comparación con el método infrarrojo para la medición de aceite?

R: El método de fluorescencia tiene mayor sensibilidad (límite de detección mínimo puede alcanzar 0,4 mg/L) y mayor selectividad. Puede evitar eficazmente las interferencias de materias orgánicas no oleosas en el agua, con velocidad de respuesta extremadamente rápida, lo que lo hace más adecuado para monitoreo continuo en línea.

Q3: ¿Este sensor requiere el uso de reactivos químicos?

R: No. El NBL-OIL-406-S pertenece al monitoreo por principio óptico físico y no requiere ningún agente cromogénico ni solvente de extracción. Es una verdadera solución sin contaminación y sin consumibles.

Q4: ¿Puede el sensor detectar todos los tipos de aceite?

R: El sensor determina el contenido detectando moléculas de aceite soluble con características fluorescentes. Tiene excelente respuesta lineal para la mayoría de los hidrocarburos a base de petróleo (como petróleo crudo, diésel y fuel oil).

Q5: ¿Cuál es el ciclo de mantenimiento habitual?

R: Depende de la calidad del agua en sitio. En masas de agua limpias, revise la ventana cada 3-6 meses. En aguas residuales industriales, se recomienda revisar mensualmente y limpiar la ventana óptica con un paño suave para garantizar la transparencia del camino óptico.

Q6: ¿Cómo realizar la calibración?

R: Soporta calibración de punto cero (usando agua destilada) y calibración de pendiente (usando solución estándar de concentración conocida). Los parámetros de calibración se pueden escribir enviando comandos Modbus específicos a través de RS485. La operación es simple.

Q7: ¿Se puede alargar el cable?

R: La longitud estándar del cable es de 5 metros. Debido al uso de salida de señal digital, el cable se puede alargar a cientos de metros según las necesidades sin afectar la precisión de medición.

Q8: ¿Qué hacer si no hay alimentación AC en el punto de monitoreo?

R: El consumo de energía del sensor es solo de 0,2 W, lo que lo hace muy adecuado para usar con un sistema de alimentación solar de 12 V combinado con una pequeña batería. Es la primera opción para monitoreo en áreas remotas.

Resumen de experto y sugerencias de integración

El NBL-OIL-406-S de NiuBoL es una herramienta de medición de aceite de grado industrial que equilibra durabilidad y precisión. Para los integradores de sistemas, no solo proporciona una fuente de datos estable y confiable, sino que también reduce la dificultad de desarrollo a través de interfaces de comunicación digitales.

Si se enfrenta a calidad de agua compleja, altos costos de mantenimiento o grandes fluctuaciones de datos en sitios industriales, NiuBoL puede proporcionarle sugerencias de integración personalizadas.

¿Quiere saber cómo este sensor puede conectarse a su plataforma IoT? ¿O necesita obtener un manual detallado del protocolo de comunicación Modbus? No dude en contactar a nuestro equipo de ingeniería. Proporcionamos soporte técnico completo de selección y soluciones de prueba para ayudar a que su proyecto de tratamiento de agua se entregue con éxito.

Ficha técnica del sensor de monitoreo en línea de aceite en agua NBL-OIL-406-S

NBL-OIL-406-S Online Oil-in-Water Monitoring Sensor.pdf
