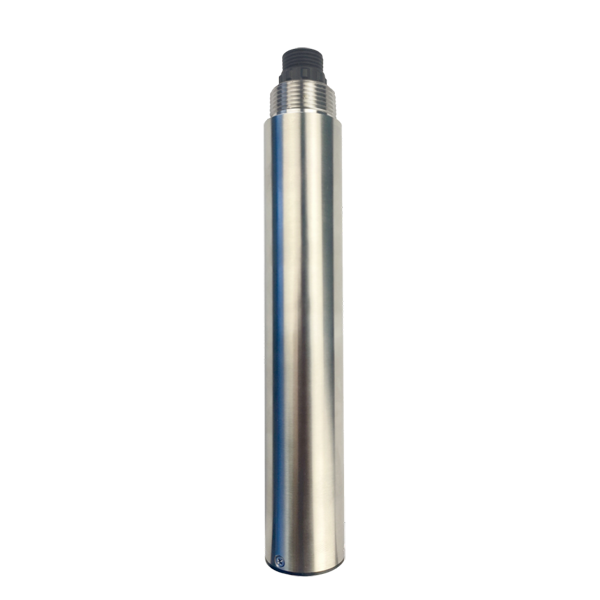

Sensor de sólidos suspendidos en línea NBL-WQ-TSS-4S RS-485/4-20mA : Para tratamiento de aguas residuales y monitoreo ambiental

El sensor en línea de sólidos suspendidos totales NiuBoL NBL-WQ-TSS-4S utiliza el principio de medición de luz dispersa infrarroja con algoritmo de compensación de temperatura integrado y autolimpieza. Salida dual RS485 Modbus/RTU y 4-20mA, acero inoxidable 316L, protección IP68 (inmersión 20m). Adecuado para aguas residuales municipales, vertidos industriales, monitoreo de ríos y más. Estable, antiinterferencias y fácil de mantener.

Sensor en línea de sólidos suspendidos totales NBL-WQ-TSS-4S

Método de luz dispersa infrarroja — Penetra con precisión los cuerpos de agua complejos, concentración de sólidos suspendidos / lodos conocida en una medición

Espumado del tanque de aireación, efluente del clarificador secundario cargado de lodo, turbidez repentina del río… Los sólidos suspendidos (SS) y la concentración de lodos son indicadores clave para medir la calidad del agua y controlar los procesos. Sin embargo, los métodos tradicionales de muestreo y pesado tienen un retraso de varias horas y no pueden usarse para regulación en tiempo real. El sensor en línea de sólidos suspendidos NiuBoL NBL-WQ-TSS-4S utiliza tecnología de retrodispersión infrarroja con compensación de temperatura Pt1000 integrada y respuesta a nivel de segundo a la concentración real. Salida dual digital + analógica, instalación sumergida 3/4" NPT, proporcionando una solución confiable de sólidos suspendidos en línea para tratamiento de aguas residuales y monitoreo ambiental.

Tres Ventajas Clave

• Método de luz dispersa infrarroja, fuerte inmunidad a interferencias de luz ambiental: Utiliza fuente LED infrarroja combinada con diseño de ruta óptica de cuarzo puro. Genera datos estables incluso bajo luz natural o iluminación artificial.

• Interfaz de salida dual, integración sin barreras: RS-485 Modbus/RTU estándar, salida de corriente 4-20mA opcional, satisfaciendo las necesidades de acceso tanto de nuevos sistemas como de API antiguos.

• Acero inoxidable 316L completo + resistencia a inmersión IP68 20m: No afectado por cuerpos de agua corrosivos e instalación profunda. Adecuado para tanques de aireación, pozos profundos, ríos y otros entornos severos.

Resumen del producto del sensor en línea de sólidos suspendidos totales NBL-WQ-TSS-4S

El NiuBoL NBL-WQ-TSS-4S es un sensor inteligente integrado diseñado especialmente para el monitoreo continuo de la concentración de sólidos suspendidos (SS) en el agua. Adopta el principio de medición por dispersión óptica: un LED infrarrojo dentro del sensor emite un haz de intensidad luminosa constante a la muestra de agua. Las partículas suspendidas en el agua causan dispersión de la luz. Un fotodetector de alta sensibilidad recibe la intensidad de la luz retrodispersada proporcional a la concentración de partículas, que luego se linealiza internamente y sale directamente el valor de concentración.

El sensor no requiere reactivos ni consumibles y tiene un tiempo de respuesta extremadamente rápido (T90 < 30 segundos). Sensor de temperatura Pt1000 integrado para compensación automática del efecto de la temperatura en la señal de dispersión. Carcasa de acero inoxidable 316L con grado de protección IP68 (puede sumergirse continuamente a 20 metros de profundidad de agua). Con rosca 3/4" NPT, soporta instalación sumergida en tanques, tuberías o canales abiertos. Señal digital RS-485 estándar con señal analógica 4-20mA opcional, compatible fácilmente con sistemas de control distribuido (DCS) o registradores antiguos.

Especificaciones técnicas del sensor en línea de sólidos suspendidos NBL-WQ-TSS-4S

Escenarios de aplicación típicos

• Plantas de tratamiento de aguas residuales municipales: Monitoreo de SST en tanques de aireación, monitoreo de sólidos suspendidos del efluente en clarificadores secundarios, medición de concentración de lodos de retorno — ayudando al control preciso de la descarga de lodos y la relación de retorno.

• Tratamiento de aguas residuales industriales: Monitoreo en línea de sólidos suspendidos en industrias de galvanoplastia, impresión y tinte, fabricación de papel, procesamiento de alimentos, etc. para garantizar el cumplimiento de vertidos.

• Monitoreo de aguas superficiales y ríos: Reflejo en tiempo real de cambios de turbidez del agua, alerta temprana de erosión de sedimentos, proliferación de algas o vertidos ilegales.

• Plantas mineras y de lavado de carbón: Monitoreo de concentración de polvo de carbón en tratamiento de aguas de mina y agua de circulación de lavado de carbón para garantizar seguridad de equipos y reutilización de recursos hídricos.

• Sitios de construcción y escorrentía: Control de sólidos suspendidos en puntos de vertido de agua de deshidratación de construcción y aguas residuales de lodos para cumplir requisitos de supervisión ambiental.

Puntos clave de cableado e instalación

Conexión eléctrica (cable blindado 5 conductores)

Preguntas Frecuentes

P1. ¿Puede el sensor NBL-WQ-TSS-4S medir concentraciones extremadamente bajas de sólidos suspendidos (como agua potable)?

Sí. El límite de detección mínimo es 1 mg/L con resolución de 0,1 mg/L en el rango 0-200 mg/L. Sin embargo, para agua limpia de baja turbidez como agua del grifo, se recomienda un sensor de turbidez dedicado para mayor sensibilidad. Este sensor es más adecuado para aguas residuales, aguas industriales y otros escenarios de sólidos suspendidos de concentración media a alta.

P2. ¿El sensor será interferido por la luz ambiental?

Las interferencias son extremadamente bajas. El sensor utiliza fuente LED infrarroja y filtro de banda estrecha. El receptor solo responde a una longitud de onda infrarroja específica. La ruta óptica de cuarzo puro y el diseño de la carcasa blindan efectivamente la luz parásita. Los datos permanecen estables incluso expuestos a luz solar directa o instalados en tuberías transparentes.

P3. ¿La salida 4-20mA puede usarse simultáneamente con Modbus?

Sí. Si solicita el modelo con función opcional 4-20mA (cable amarillo), la señal digital Modbus y la señal analógica 4-20mA pueden salir simultáneamente sin interferencia. Esto ofrece la comodidad de conectarse a dos sistemas (como pantalla local y API remoto) al mismo tiempo.

P4. ¿Con qué frecuencia necesita calibración el sensor?

Se recomienda realizar calibración cero y pendiente con solución estándar después de la instalación inicial. Luego, calibrar cada 1 a 3 meses según estabilidad de la calidad del agua. Recalibrar si la desviación con el método de pesado de laboratorio excede expectativas. Para condiciones estables (como medición de SST en plantas de tratamiento municipales), el intervalo de calibración puede extenderse apropiadamente.

P5. ¿Cómo limpiar la ventana óptica del sensor?

Use un paño suave húmedo o esponja empapada en agua limpia o detergente suave para limpiar suavemente la superficie de la ventana de cuarzo, luego enjuague con agua clara. No use objetos duros para raspar ni ácidos/bases fuertes para limpiar, ya que podría dañar la superficie óptica. Establezca una frecuencia de limpieza basada en adherencia de lodos en sitio (generalmente 1 a 2 veces por semana).

P6. ¿La concentración de sólidos suspendidos que sale del sensor en mg/L es consistente con los resultados del método gravimétrico de SS?

El sensor calcula la concentración de sólidos suspendidos a partir de la intensidad de luz dispersada y está calibrado en fábrica con sustancias estándar. Para muestras de agua específicas (como aguas residuales industriales con grandes diferencias de características de lodos), las características de dispersión pueden diferir de las sustancias estándar. Se recomienda hacer 5 a 10 grupos de comparaciones entre lecturas del sensor y método gravimétrico de laboratorio (secado a 103-105°C) durante el uso inicial para establecer un coeficiente de corrección de correlación para los resultados de comparación más precisos.

P7. ¿Puede el sensor instalarse horizontalmente?

Sí, puede instalarse horizontalmente o en cualquier ángulo, pero asegúrese de que la ventana de medición esté completamente sumergida bajo la superficie del líquido y que no haya obstrucción ni adherencia de burbujas frente a la ventana. Se recomienda usar el soporte de instalación sumergida proporcionado por NiuBoL para mantener el sensor estable y orientado en la dirección del flujo de agua.

P8. ¿Cuáles son la alimentación máxima y la distancia de comunicación soportadas?

A tensión de alimentación 12 VCC, se recomienda que la longitud del cable no exceda 50 metros; a 24 VCC, el cable puede extenderse a más de 200 metros. Comunicación RS-485 a 9600 bps puede alcanzar una distancia de transmisión confiable de 1200 metros. Se necesitan repetidores más allá de esta distancia.

Resumen

El seguimiento de sólidos suspendidos no debería ser un largo ciclo de "muestreo – envío para análisis – espera", ni estar limitado por limpieza frecuente, consumo de reactivos y deriva de señal. NiuBoL NBL-WQ-TSS-4S le ofrece un diseño óptico de dispersión sólida y tecnología de empaque de grado industrial:

Para integradores: Modbus + salida dual 4-20mA, un sensor se adapta a todos los proyectos; protocolo transparente y depuración eficiente.

Para contratistas de ingeniería: Acero inoxidable 316L + protección inmersión profunda IP68, instalación estable en tanques de aireación, pozos profundos y canales abiertos; interfaz estándar 3/4" NPT con fuerte versatilidad de repuestos.

Para usuarios finales: Sin reactivo, operación a largo plazo con simple limpieza; respuesta a nivel de segundo, control en tiempo real de tendencias de cambio de sólidos suspendidos, optimizando descarga de lodos y dosificación.

Hoja de datos del sensor en línea de sólidos suspendidos totales NBL-WQ-TSS-4S

NBL-WQ-TSS-4S Online Total Suspended Solids Sensor.pdf
