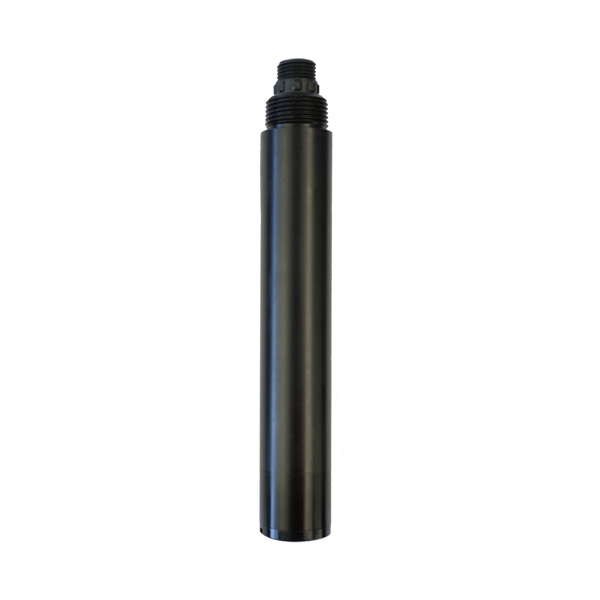

Sensor de sólidos suspendidos en línea NBL-WQ-TSS-4A para monitoreo de calidad de agua y tratamiento de aguas residuales

El sensor en línea de sólidos suspendidos NiuBoL NBL-WQ-TSS-4A utiliza el principio de medición de luz dispersada a 90°, con fuente LED infrarroja y estructura de fibra óptica integradas, compatible con el protocolo RS485 Modbus RTU. Diseñado para monitoreo de calidad de agua, tratamiento de aguas residuales y control de procesos industriales, con alta protección IP68 y compensación automática de temperatura. Es una opción confiable para integradores de sistemas que buscan la digitalización de la calidad del agua.

Monitoreo en tiempo real de alta precisión grado industrial: Sensor en línea de sólidos suspendidos (TSS) NiuBoL

Resolviendo los puntos débiles de deriva e interferencia lumínica en el monitoreo de aguas residuales — una opción estable construida para integradores de sistemas.

• Tecnología de dispersión infrarroja: Filtra eficazmente las interferencias de la luz natural, garantizando alta precisión incluso en rangos bajos.

• Protocolo Modbus estándar: Sin desarrollo secundario requerido, conexión transparente a varias plataformas PLC, DCS e IoT.

• Diseño sellado IP68: Soporta instalación sumergida a largo plazo hasta 20 metros bajo el agua, sin mantenimiento prolongado.

Descripción general del producto del sensor en línea de sólidos suspendidos NBL-WQ-TSS-4A

En los proyectos modernos de tratamiento de agua y monitoreo ambiental, la precisión de medición de los sólidos suspendidos (Total Suspended Solids, TSS) afecta directamente el éxito del control de procesos. Sin embargo, los entornos de iluminación exterior complejos, las temperaturas del agua que cambian rápidamente y los medios corrosivos severos a menudo causan deriva o daños frecuentes en los sensores ordinarios.

NiuBoL NBL-WQ-TSS-4A es un sensor en línea de sólidos suspendidos integrado diseñado especialmente para condiciones industriales y ambientales severas. Adopta el principio avanzado de luz de retrodispersión combinado con una estructura de fibra óptica, que no solo tiene un rendimiento excelente en estabilidad de medición, sino que también está profundamente optimizado en facilidad de integración y durabilidad. Como miembro clave de la familia de sensores NiuBoL, tiene como objetivo proporcionar a los contratistas de ingeniería ambiental y a los integradores de sistemas de plantas de tratamiento de agua una solución de sensor de calidad de agua digital rentable y de grado industrial.

Ventajas técnicas clave

1. Principio de dispersión por fibra óptica
   El NBL-WQ-TSS-4A abandona el diseño tradicional de luz transmitida y adopta el método de medición de luz dispersada a 90°. La fuente LED infrarroja emite un haz que se dispersa al encontrar partículas suspendidas en la muestra de agua. El sensor captura la intensidad de la luz retrodispersada a través de una estructura de fibra óptica de precisión. Esta estructura mejora en gran medida la resistencia del sensor a las interferencias de luz externa, manteniendo una estabilidad de lectura extremadamente alta incluso en canales abiertos exteriores bien iluminados.

2. Excelente protección de grado industrial y materiales
   La carcasa del sensor combina plásticos de ingeniería POM (polioximetileno) y ABS. Esta combinación de materiales no solo tiene una fuerte estabilidad química y resiste la corrosión de la mayoría de los medios ácidos y alcalinos, sino que también ofrece una alta resistencia mecánica. Combinada con el encapsulado impermeable IP68, el sensor puede operar de manera estable durante largos períodos a profundidades de hasta 20 metros bajo el agua, sin verse afectado por la humedad, la presión del agua profunda y los entornos corrosivos.

3. Compensación automática de temperatura precisa
   Los cambios en la temperatura del agua afectan el índice de refracción de los líquidos y el rendimiento de los componentes electrónicos. El sensor integra un sensor de temperatura de alta precisión Pt1000 para recopilar la temperatura del medio en tiempo real y realizar una compensación a nivel de algoritmo. Este diseño garantiza que el valor de sólidos suspendidos de salida permanezca linealmente consistente dentro del rango de funcionamiento de 0°C a 50°C.

4. Solución de integración abierta y conveniente
   Para satisfacer las necesidades del Internet Industrial de las Cosas (IIoT), el sensor viene de serie con una interfaz digital RS-485 y sigue estrictamente el protocolo Modbus RTU. Esto permite a los técnicos conectarlo fácilmente a un software de configuración, una HMI o varias plataformas en la nube. También ofrecemos opcionalmente una salida analógica 4-20mA para satisfacer los hábitos de acceso de los sistemas de control tradicionales, logrando un verdadero "plug and play".

Especificaciones técnicas del sensor en línea de sólidos suspendidos NBL-WQ-TSS-4A

Escenarios de aplicación típicos

• Plantas de tratamiento de aguas residuales: Monitoree la concentración de lodos en los tanques de tratamiento bioquímico y los sólidos suspendidos del efluente para ayudar a optimizar el volumen de aireación y el dosificado químico.

• Monitoreo de aguas superficiales: Seguimiento en línea a largo plazo de ríos, lagos y cuerpos de agua paisajísticos para rastrear en tiempo real las tendencias de turbidez y sólidos suspendidos.

• Tratamiento de agua de proceso industrial: Sistemas de agua de enfriamiento en circuito, tratamiento de agua de lavado de carbón y monitoreo de vertidos de aguas residuales papeleras para proteger el rendimiento de los equipos de tratamiento de agua posteriores.

• Suministro secundario de agua y monitoreo de agua del grifo: Controle la estabilidad de la calidad del agua de la red para garantizar que el suministro de agua terminal cumpla con los estándares ambientales.

Guía de instalación y conexión eléctrica

Recomendaciones de instalación física

• Requisitos de espaciado: Mantenga el sensor al menos a 5 cm de la pared del tanque o de la pared interior de la tubería y al menos a 10 cm del fondo para evitar interferencias de efecto de borde.

• Evitar burbujas: Asegúrese de que la ventana de medición esté completamente sumergida y que no se acumulen burbujas frente a la ventana.

Definición de cableado eléctrico

El sensor utiliza un cable blindado trenzado de 5 conductores. Siga estrictamente la secuencia y verifique antes de energizar:

• Cable rojo: Positivo de alimentación (12～24VCC)

• Cable negro: Tierra de alimentación (GND)

• Cable azul: RS-485 A

• Cable blanco: RS-485 B

• Cable amarillo: Salida de corriente 4-20mA (opcional, aislar y dejar flotante si no se usa)

Preguntas frecuentes

P1. ¿Cuál es el principio de medición del sensor de sólidos suspendidos NiuBoL?

Utiliza el principio de la luz dispersada a 90°. La luz LED infrarroja ilumina las partículas suspendidas para producir dispersión. La concentración en mg/L se obtiene midiendo la intensidad de la luz dispersada y un cálculo de linealización.

P2. ¿Por qué el sensor necesita un sensor de temperatura incorporado?

Los cambios en la temperatura del agua afectan ligeramente a la lente óptica y al circuito de detección. El sensor de temperatura incorporado realiza una compensación automática de temperatura en tiempo real mediante algoritmos para garantizar la coherencia de las lecturas en diferentes estaciones y temperaturas del agua.

P3. ¿Se puede usar el sensor en agua de mar de alta salinidad?

La carcasa utiliza materiales POM y ABS con buena resistencia a la corrosión. En agua de mar altamente corrosiva, se recomienda verificar regularmente la ventana de medición y reforzar la impermeabilización en todos los conectores.

P4. ¿Requiere el sensor calibración frecuente?

Se recomienda seguir los requisitos de la autoridad local de protección ambiental. En entornos industriales generales, debido al uso de una fuente de luz infrarroja de alta estabilidad, el ciclo de calibración puede ser de hasta 3-6 meses.

P5. ¿Qué causa grandes fluctuaciones en los datos de medición?

Verifique la posición de instalación: 1) si se genera una gran cantidad de burbujas frente a la ventana de medición; 2) si el sensor está demasiado cerca de la pared del tanque, causando interferencias de reflexión; 3) si la capa de blindaje del cable está correctamente puesta a tierra.

P6. ¿Cómo limpiar la ventana de medición del sensor?

Use agua del grifo para enjuagar o limpie suavemente con un paño suave húmedo. No utilice cepillos de metal u objetos afilados para evitar rayar la superficie de la lente óptica.

P7. ¿Proporciona NiuBoL instrumentos secundarios de apoyo?

Sí. Los sensores NiuBoL son compatibles con el protocolo estándar Modbus RTU y pueden emparejarse con nuestros instrumentos de la serie NBL-Display o conectarse directamente al sistema PLC existente del cliente.

P8. ¿Se puede extender el cable hasta 100 metros?

RS-485 admite teóricamente transmisión de más de 1000 metros. Para transmisión de larga distancia, asegúrese de que el voltaje de suministro en el extremo del sensor permanezca por encima de 12V y utilice un cable de par trenzado blindado de alta calidad para evitar interferencias.

Resumen

El sensor en línea de sólidos suspendidos NiuBoL NBL-WQ-TSS-4A se ha convertido en una herramienta de productividad eficaz en el campo del monitoreo del entorno acuático gracias a su excelente diseño industrial, estructura óptica estable y salida digital precisa. Entendemos la demanda de los integradores de sistemas de "estabilidad" y "simplicidad", por lo que cada sensor pasa por una prueba de envejecimiento y estabilidad de 72 horas antes de salir de fábrica.

¿Busca una solución de monitoreo de la calidad del agua que pueda reducir los costos de operación y mantenimiento y mejorar las tasas de aceptación del proyecto? Contáctenos inmediatamente para obtener el manual técnico completo de monitoreo de la calidad del agua de NiuBoL y planes de descuento por compra al por mayor. Esperamos trabajar con usted para construir un futuro digital más inteligente y claro.
