Medidor de flujo por radar NiuBoL: revolucionando la monitorización hidrológica mediante tecnología de medición sin contacto

Las Alas Tecnológicas que Protegen la Seguridad del Agua: Análisis Completo del Caudalímetro Radar NiuBoL

En el gran paisaje de la gestión inteligente del agua y la gobernanza de los recursos naturales, la precisión y la naturaleza en tiempo real de los datos forman la piedra angular de la toma de decisiones. A medida que el cambio climático se intensifica y los eventos meteorológicos extremos se vuelven más frecuentes, los equipos tradicionales de monitoreo hidrológico de contacto suelen quedarse cortos frente a crecidas repentinas, acumulación de sedimentos y entornos acuáticos complejos.

Con su tecnología avanzada de detección radar, NiuBoL ha introducido un caudalímetro radar de canal abierto que no solo logra un salto de «operación en el agua» a «monitoreo desde la orilla», sino que también se destaca como una elección inteligente para proteger la seguridad de los ríos y optimizar la asignación de recursos gracias a sus ventajas principales: medición sin contacto, alta precisión y bajo mantenimiento.

Medición de Caudal Sin Contacto: Rompiendo las Cadenas Físicas del Monitoreo Tradicional

1.1 ¿Qué es un Caudalímetro Radar?

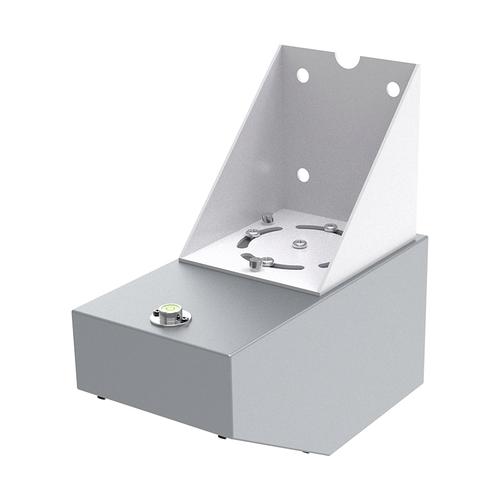

Un caudalímetro radar es un sistema de sensor avanzado que integra la tecnología de medición de velocidad por microondas y la tecnología de telemetría por ondas milimétricas. Adquiere la velocidad del fluido y la profundidad del nivel de agua emitiendo ondas electromagnéticas y recibiendo los ecos reflejados por la superficie del agua.

1.2 Principio de Funcionamiento Central: Cálculo por Fusión Multi-Paramétrica

La lógica de medición del caudalímetro radar NiuBoL demuestra el rigor de la tecnología de detección moderna. Su proceso de cálculo no es una conversión unidimensional simple, sino un acoplamiento profundo de múltiples parámetros:

Adquisición de velocidad: Utiliza tecnología radar 24 GHz para detectar desplazamientos de frecuencia en las ondulaciones de la superficie del agua (efecto Doppler) y obtener la «velocidad de superficie».

Adquisición de nivel de agua: Emplea telemetría radar de alta frecuencia a nivel 80 GHz para capturar con precisión el desplazamiento vertical desde el sensor hasta la superficie del agua.

Conversión por modelo: El «cerebro» central convierte la velocidad de superficie en «velocidad media de sección» mediante modelos matemáticos.

Salida final de caudal: Combina la información predefinida de la sección del canal (rectangular, trapezoidal, circular, etc.) y aplica la fórmula estándar de caudal:

Caudal = Velocidad media × Área de sección de flujo × Coeficiente de corrección

Nota: El coeficiente de corrección se calibra según las condiciones hidráulicas en sitio para garantizar que los datos se alineen con la distribución real del campo de flujo.

Funciones Principales y Puntos Técnicos Destacados del Caudalímetro Radar NiuBoL

2.1 Ventaja Sin Contacto « Insensible a la Suciedad y al Caos »

En ríos, colectores o redes de alcantarillado, el agua suele transportar grandes cantidades de impurezas, sedimentos e incluso sustancias químicamente corrosivas.

Sin interferencia: El dispositivo se suspende sobre la superficie del agua sin contacto con el fluido. Esto significa sin desgaste mecánico, sin obstrucción de sondas por sedimentos y sin preocupación por corrosión química.

Bajos costos de mantenimiento: Comparado con dispositivos ultrasónicos que requieren limpieza frecuente de las superficies de los sensores, el caudalímetro NiuBoL logra un modo de operación casi «instalar y olvidar» a bajo costo.

2.2 Detección de Alta Precisión a Nivel Milimétrico

El caudalímetro NiuBoL persigue una sensibilidad extrema en su diseño.

Telemetría de nivel de agua: Rango de medición hasta 65 metros, con precisión alcanzando ±1 mm.

Rango de velocidad: Cubre 0,1 a 20 m/s, manejando sin esfuerzo desde desviaciones de riego suaves hasta canales de descarga de crecida turbulentos.

2.3 Comunicación Estable y Alimentación de Grado Industrial

Para adaptarse a la construcción IoT en áreas remotas, NiuBoL ha sufrido una optimización profunda:

RS485/ModBus-RTU: Protocolo industrial estándar que garantiza una integración sin fisuras con diversos sistemas PLC, SCADA o plataformas cloud de gestión inteligente del agua. Distancia máxima de comunicación hasta 2000 metros.

Solución amplio voltaje: Soporta alimentación DC 10-30 V. Esta característica la hace perfectamente compatible con sistemas solares, permitiendo operación estable a largo plazo en entornos de campo fuera de red.

Resumen de las Especificaciones Técnicas Principales del Caudalímetro Radar

Para facilitar la selección por parte de ingenieros hidráulicos, aquí están las especificaciones estándar de parámetros del caudalímetro radar NiuBoL:

Escenarios de Aplicación Amplios del Caudalímetro Radar

El caudalímetro radar NiuBoL demuestra su rol de «guardián del dominio acuático» en diversos entornos complejos gracias a su excelente adaptabilidad:

3.1 Distritos de Riego Inteligentes y Gestión Agrícola

En canales de derivación agrícola, el monitoreo preciso del caudal optimiza la asignación de derechos de agua y previene el desperdicio de recursos hídricos. A través del seguimiento en tiempo real del volumen de agua acumulado, los departamentos de gestión pueden controlar precisamente las válvulas según las necesidades reales de riego, logrando una producción agrícola refinada.

3.2 Drenaje Urbano y Monitoreo de Colectores

Las redes de drenaje subterráneas urbanas presentan espacios confinados, gases complejos y corrosividad. La estructura compacta y el diseño impermeable del NiuBoL permiten instalación sobre pozos o colectores, proporcionando retroalimentación en tiempo real sobre riesgos de inundación urbana y ganando ventaja para las operaciones de drenaje municipales.

3.3 Ingeniería Hidráulica y Alerta Temprana de Crues

En grandes ríos y embalses, el caudalímetro radar sirve como unidad central de estaciones automáticas de monitoreo de agua y lluvia, capturando tasas de subida del nivel de agua y volúmenes de descarga en tiempo real. Una vez superados los umbrales, los datos se transmiten inmediatamente vía comunicación 485 al host y se suben al cloud, activando alarmas remotas.

Preguntas Frecuentes: Preguntas Comunes sobre el Caudalímetro Radar

P1: El radar mide la velocidad de superficie — ¿cómo garantizar la precisión del flujo en profundidad?
Respuesta: Es un proceso de conversión de mecánica de fluidos. NiuBoL aplica un «coeficiente de corrección» predefinido para ajustar la velocidad de superficie. Este coeficiente se basa en curvas características del campo de flujo para diferentes secciones de canal y convierte eficazmente la velocidad de superficie en velocidad media de sección, cumpliendo con los requisitos nacionales de precisión de monitoreo hidrológico.

P2: ¿El viento fuerte o la fuerte lluvia afectarán los resultados de medición?
Respuesta: Los algoritmos radar modernos cuentan con excelentes capacidades de filtrado de señal. Para el ruido de superficie causado por la lluvia, el procesador de señal digital (DSP) interno del NiuBoL realiza desruido. Mientras el nivel de agua no sumerja la superficie de la antena del sensor, los datos permanecen estables.

P3: ¿Qué requisitos específicos tiene la instalación del dispositivo para la altura?
Respuesta: NiuBoL recomienda una altura de instalación entre 0,5 metros y 20 metros. Asegúrese de que la antena del sensor esté alineada verticalmente con la superficie del agua y libre de grandes obstrucciones cercanas para evitar señales de reflexión falsas que puedan impactar la precisión.

P4: ¿Las datos de medición fluctuarán drásticamente cuando la superficie del agua tenga maleza flotante o grandes cantidades de desechos?
Respuesta: Este es un escenario típico de interferencia en la medición radar de caudal. El caudalímetro radar NiuBoL incorpora algoritmos inteligentes de análisis de eco. Para desechos que pasan ocasionalmente, el sistema utiliza filtrado por promedio en el dominio del tiempo y mecanismos de rechazo de valores atípicos para mantener datos fluidos. Sin embargo, si la superficie del agua está completamente cubierta por maleza flotante densa, la incapacidad de detectar desplazamientos Doppler de la superficie del fluido puede afectar la precisión de medición. Se recomienda limpiar la sección de canal de monitoreo antes de la instalación o seleccionar secciones con velocidades de flujo más rápidas donde los desechos son menos propensos a acumularse.

P5: ¿Qué métodos soporta el dispositivo para la visualización de datos? ¿Se requiere un host compatible?
Respuesta: El caudalímetro radar NiuBoL utiliza el protocolo estándar RS485 (ModBus-RTU), ofreciendo gran apertura. Tienes varias opciones:
Integración directa: Usa tu propio PLC, RTU o microcontrolador para leer directamente los datos de registros vía la interfaz 485;
Host compatible: Combínalo con el host de monitoreo de agua y lluvia NiuBoL para visualización local y subida inalámbrica 4G a distancia;
Plataforma cloud: Tras conectar a la plataforma cloud inteligente NiuBoL, logra monitoreo en tiempo real, consulta de curvas históricas y descarga de informes vía App móvil o portal web.

P6: ¿Cómo determinar el «coeficiente de corrección» en el cálculo de caudal? ¿Está predefinido en fábrica?
Respuesta: El coeficiente de corrección (también llamado coeficiente de relación de velocidad) compensa principalmente la diferencia entre la velocidad de superficie y la velocidad media de sección. Típicamente:
Secciones de canal estándar: Para canales rectangulares o trapezoidales de concreto regulares, la fábrica proporciona coeficientes iniciales sugeridos (generalmente entre 0,85–0,9);
Calibración en sitio: Para canales naturales complejos, se recomienda realizar calibración multipunto con un medidor de corriente portátil durante la instalación inicial para obtener el coeficiente más preciso para esa sección;
Ajuste dinámico: En la configuración del sistema NiuBoL, los usuarios pueden modificar este parámetro en cualquier momento vía comandos RS485 según los resultados de pruebas comparativas reales para garantizar precisión de monitoreo a largo plazo.

Resumen

Con su medición sin contacto, adquisición por fusión multi-parámetro y base técnica de bajo mantenimiento, el caudalímetro radar NiuBoL supera con éxito las limitaciones de los métodos tradicionales de medición de caudal en entornos complejos. Sirve no solo como «ojos sabios» de la gestión inteligente de recursos hídricos, sino también como una sólida barrera técnica para la prevención de inundaciones, mitigación de desastres y uso racional de los recursos hídricos.

En el futuro, con la integración profunda de tecnologías IoT e inteligencia artificial, NiuBoL continuará enfocándose en el campo de la detección, entregando a usuarios globales soluciones de monitoreo hidrológico más inteligentes y rentables para proteger el valor de cada gota de agua.

¿Estás buscando una solución de cálculo de caudal adaptada a una sección de canal específica? Podemos proporcionarte recomendaciones detalladas de selección NiuBoL y esquemas de corrección de sección — ya sea un canal rectangular de concreto o un río natural de cantos rodados. ¿Te gustaría saber más sobre configuraciones de sistemas de alimentación solar compatibles?
