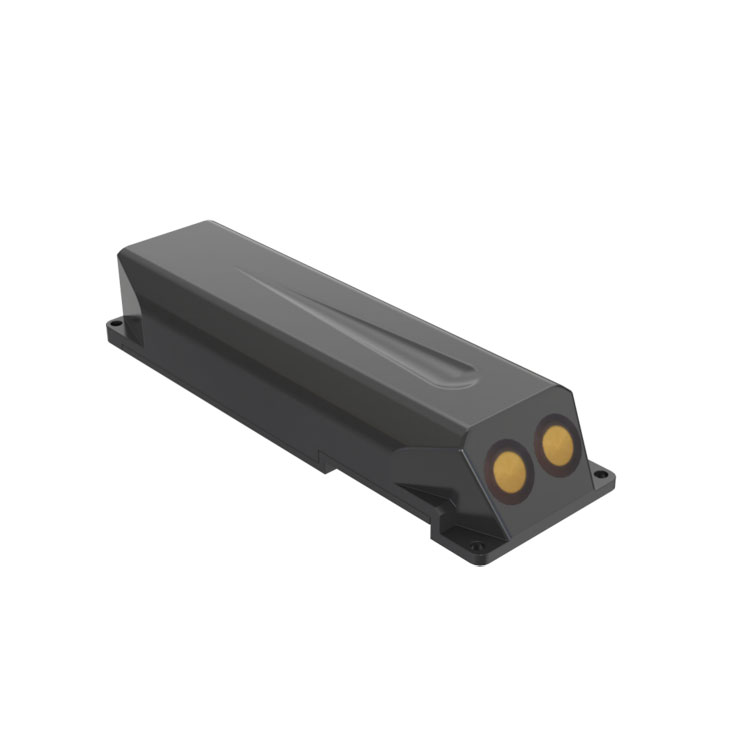

Medidor de velocidad de flujo Doppler NiuBoL: principio de funcionamiento, características funcionales y guía de instalación

La Herramienta de Precisión para el Monitoreo de Caudal en Canal Abierto y Tuberías No Llenas: Análisis Profundo del Caudalímetro Doppler NiuBoL

En los campos de la ingeniería hidráulica moderna y las ciencias ambientales, obtener con precisión los datos hidrodinámicos del flujo de agua es el fundamento para la asignación de recursos hídricos, la alerta de inundaciones y el tratamiento de aguas residuales. Con el avance de la industrialización y la urbanización, los medidores mecánicos tradicionales de rotor son difíciles de adaptar a las necesidades de gestión digital debido a su desgaste severo, mantenimiento frecuente e incapacidad para transmitir en tiempo real. Aprovechando la tecnología de detección acústica de vanguardia, el caudalímetro Doppler NiuBoL (medidor de velocidad Doppler) se convierte en un producto de referencia en el campo de la gestión inteligente de recursos hídricos gracias a sus capacidades integradas de monitoreo de velocidad, nivel de agua y temperatura.

Principio Central: Efecto Doppler Acústico y Análisis de Velocidad

El núcleo del caudalímetro Doppler se basa en el efecto Doppler en física.

Su proceso de funcionamiento es el siguiente: el sensor emite pulsos ultrasónicos de una frecuencia específica en el cuerpo de agua. Cuando las ondas ultrasónicas encuentran partículas en suspensión o burbujas (trazadores) en el agua, producen ecos dispersos. Dado que estas partículas se mueven con el flujo de agua, la frecuencia de las ondas ultrasónicas reflejadas sufre un desplazamiento.

Aumento de frecuencia: partículas que se acercan al sensor (flujo hacia el dispositivo) ;
   Disminución de frecuencia: partículas que se alejan del sensor (flujo alejándose del dispositivo).

El sensor NiuBoL captura este desplazamiento de frecuencia mediante algoritmos precisos y lo convierte en velocidad instantánea. Gracias a la medición por contacto, puede detectar cambios de velocidad más sutiles, destacando especialmente en condiciones de baja velocidad.

Características Funcionales del Caudalímetro Doppler NiuBoL

1. Monitoreo Multi-Parámetro Tres-en-Uno
   El caudalímetro Doppler NiuBoL no es solo un medidor de velocidad ; es una plataforma de monitoreo altamente integrada :
   Monitoreo de velocidad : Capaz de distinguir con precisión la dirección del flujo de agua (positiva y negativa), permitiendo estadísticas de caudal neto.
   Monitoreo de nivel de agua : Medidor de presión de alta precisión integrado para la adquisición en tiempo real de la altura del nivel líquido en la sección.
   Monitoreo de temperatura : Recolección síncrona de la temperatura del cuerpo de agua, proporcionando datos ambientales auxiliares para investigación científica.

2. Diseño Totalmente Electrónico, Cero Desgaste Mecánico
   A diferencia de los caudalímetros con hélice o rotor, NiuBoL adopta un diseño completamente electrónico. Esta estructura « sin piezas móviles » aporta una fiabilidad extremadamente alta :
   Sin mantenimiento : Elimina el atasco mecánico o el desgaste causado por el enredamiento de sedimentos.
   Larga duración : Los componentes electrónicos envejecen mucho más lentamente que el desgaste mecánico, garantizando precisión y estabilidad de monitoreo a largo plazo.

3. Protección Física Robusta y Duradera
   Para entornos sumergidos difíciles en campo, el dispositivo adopta un diseño de materiales de alta especificación :
   Carcasa de plástico ABS de ingeniería : Posee resistencia extrema a impactos y corrosión, con sellado hasta IP68.
   Cable ventilado de alta calidad : El cable integra un tubo de ventilación interno para compensar fluctuaciones de presión atmosférica que afectan las mediciones de nivel de agua, y el material es resistente a ácidos y álcalis, adecuado para inmersión prolongada en agua.

4. Bajo Consumo y Comunicación Remota
   El dispositivo soporta interfaz RS485 y protocolo estándar ModBus-RTU, con consumo alrededor de 1,3 W (corriente de medición aprox. 106 mA bajo 12 V). Esto lo hace muy adecuado para estaciones de telemetría en campo alimentadas por energía solar, logrando « sin vigilancia, datos al cloud ».

Tabla de Especificaciones Técnicas del Caudalímetro Doppler (Medidor de Velocidad Doppler)

Escenarios de Aplicación del Caudalímetro Doppler (Medidor de Velocidad Doppler) : De Ríos Naturales a Redes de Tuberías Artificiales

1. Canales Abiertos y Medición en Distritos de Riego
   En la irrigación agrícola, el caudalímetro Doppler puede instalarse en el fondo o pared lateral del canal para contar con precisión los volúmenes de derivación, proporcionando base científica para la recaudación de tarifas de agua y la programación de recursos hídricos. Su capacidad de distinguir dirección puede monitorear fenómenos de reflujo, garantizando la precisión de los datos de caudal neto.

2. Monitoreo en Tuberías No Llenas
   Las redes de aguas pluviales y residuales urbanas suelen estar en estado no lleno, donde los caudalímetros electromagnéticos tradicionales son ineficaces. El caudalímetro Doppler NiuBoL, mediante monitoreo integrado de velocidad y nivel de agua, puede calcular con precisión el caudal instantáneo en secciones no llenas, previniendo inundaciones urbanas y excedentes de alcantarillado.

3. Canales Fluviales Naturales y Monitoreo Ambiental
   En el monitoreo hidrológico de ríos, el dispositivo puede capturar continuamente los cambios de velocidad durante temporadas secas y húmedas, y su carcasa ABS puede resistir eficazmente la corrosión química en entornos naturales, convirtiéndolo en la elección preferida de los departamentos ambientales para monitorear en tiempo real la dinámica del flujo transversal.

Guía de Instalación y Mantenimiento del Caudalímetro Doppler (Medidor de Velocidad Doppler)

Para garantizar la precisión de los datos de monitoreo, la instalación del caudalímetro Doppler NiuBoL debe seguir estrictamente los siguientes detalles técnicos:

Selección de Posición de Instalación del Caudalímetro Doppler (Medidor de Velocidad Doppler)

Profundidad de inmersión : Debe garantizar que el dispositivo esté completamente sumergido. La instalación normal debe ser a 20 cm por debajo del nivel de agua más bajo, con un mínimo absoluto de no menos de 5 cm, para evitar que el sensor quede expuesto al aire y produzca datos inválidos.

Evaluación del entorno acuático : Evitar capas de sedimentos, zonas densas de plantas acuáticas y zonas de agua muerta cerca de las orillas. El sensor debe instalarse horizontalmente frente a la dirección del flujo.

Medidas de Protección Ambiental

Filtración y prevención de daños : Si el cuerpo de agua contiene ramas grandes, piedras o sedimentos de alta concentración, se recomienda instalar una rejilla de aislamiento delante del dispositivo.

Protección del cable : El cable ventilado no debe doblarse ni comprimirse excesivamente, asegurando que el tubo de ventilación permanezca despejado para mantener la compensación física de las mediciones de nivel de agua.

Limpieza y mantenimiento : Limpiar regularmente los depósitos en la superficie del transductor (extremo frontal del sensor). Si la superficie está cubierta de biofilm espeso o lodo, la señal ultrasónica se atenuará significativamente, provocando errores de medición.

Principio de los « Tres Evitemientos » para la Posición de Instalación

Evitar agua muerta y vórtices : El sensor debe instalarse en una sección recta con flujo suave, lo más lejos posible de compuertas, presas o curvas de río, ya que los vórtices en estas áreas interfieren con la captura de desplazamientos de frecuencia Doppler ultrasónica.

Evitar encharcamiento y espuma : El sensor debe fijarse horizontalmente en el fondo del canal pero elevado unos 5-10 cm sobre la capa de sedimentos para evitar que la sonda quede enterrada en el lodo. Al mismo tiempo, evitar zonas con espuma densa en la superficie del agua para prevenir interferencia de aire con la emisión ultrasónica.

Evitar fuertes interferencias electromagnéticas : Aunque el dispositivo NiuBoL tiene una capacidad anti-interferencia extremadamente fuerte, se recomienda mantener el cableado alejado de grandes inversores o líneas de transmisión de alta tensión.

Soluciones de Soporte y Diseño Frente al Flujo

El caudalímetro Doppler NiuBoL está equipado con orificios de fijación redondos M5. En proyectos reales, se recomienda usar soportes en L de acero inoxidable o bases aerodinámicas. El punto clave es : el extremo frontal del sensor debe apuntar hacia la « dirección frente al flujo », es decir, la sonda enfrenta directamente el flujo entrante. Este diseño garantiza que el sensor capture el perfil de velocidad más representativo.

Preguntas Frecuentes : Preguntas Comunes sobre el Caudalímetro Doppler

P1 : ¿El caudalímetro Doppler tiene requisitos para la claridad del agua ?
Respuesta : Hay ciertos requisitos. El principio Doppler depende de « impurezas » (partículas o burbujas) en el agua para reflejar ecos. Si es agua destilada completamente pura, el dispositivo no funcionará. Sin embargo, el contenido de impurezas en ríos naturales, agua de riego agrícola y redes de alcantarillado pluvial suele satisfacer perfectamente las necesidades de medición.

P2 : ¿Cuál es la diferencia con un caudalímetro radar ?
Respuesta : Los caudalímetros radar son sin contacto y miden velocidad de superficie ; los Doppler son de contacto (sumergibles) y miden velocidad bajo el agua. Los Doppler se ven menos afectados por olas de superficie y vientos fuertes, y se comportan más estables a velocidades muy bajas, adecuados para sitios que requieren monitoreo de alta precisión de sección transversal.

P3 : ¿Cómo calcular el caudal instantáneo ?
Respuesta : El dispositivo obtiene el nivel de agua h en tiempo real mediante el medidor de presión, luego combina la forma de sección predefinida en el ordenador host (canal en U, trapezoidal, tubo circular, etc.) para calcular el área de sección A. Según la fórmula Q = A*V, se obtiene el caudal instantáneo Q. El dispositivo NiuBoL salida directamente datos de caudal instantáneo y caudal acumulado.

P4 : ¿Qué ocurre si la velocidad de flujo excede el límite de 5 m/s ?
Respuesta : El rango físico del caudalímetro Doppler NiuBoL es 0,03-5 m/s, cubriendo la gran mayoría de ríos naturales y redes de canales artificiales. Si la velocidad instantánea excede 5 m/s, el dispositivo aún puede salida datos, pero la precisión puede disminuir. Para condiciones de alta velocidad especiales, se recomienda instalar dispositivos de guía de flujo o contactar al equipo técnico para una versión personalizada de alta velocidad.

P5 : ¿El caudalímetro Doppler puede medir aguas residuales industriales con componentes químicos ?
Respuesta : Siempre que el pH de las aguas residuales esté dentro del rango de tolerancia del plástico ABS de ingeniería y el cable ventilado (pH convencional 5-9), el dispositivo NiuBoL puede operar de manera estable. Gracias a su diseño completamente electrónico sin desgaste mecánico, es más adecuado que los medidores tradicionales de hélice metálica para monitoreo de alcantarillado en parques químicos.

P6 : ¿El dispositivo debe retirarse en invierno en regiones norteñas donde los ríos se congelan ?
Respuesta : Si el cuerpo de agua está completamente congelado, el dispositivo puede dañarse por presión de hielo. Se recomienda retirarlo antes del período de congelación o instalarlo en zonas de agua corriente bajo la capa de hielo (asegurando que no haya hielo alrededor de la sonda). El límite inferior de temperatura de operación del NiuBoL es -10℃, y aún puede medir con precisión la temperatura del agua y la velocidad en mezclas hielo-agua.

Resumen

El caudalímetro Doppler NiuBoL, con su diseño mecánico sin mantenimiento, bajo consumo y base técnica de detección completa, resuelve los puntos dolorosos del monitoreo hidráulico tradicional —difícil de mantener, baja precisión y funcionalidad única. No solo calcula con precisión los caudales acumulados positivos y negativos, sino que también proporciona una « base digital » para la protección y utilización de los recursos hídricos.

En la futura construcción de gestión inteligente del agua, NiuBoL continuará optimizando algoritmos acústicos y procesos de materiales, ayudando a cada estación de monitoreo a lograr una interacción de datos más inteligente y confiable.
