¿Qué es un caudalímetro Doppler?

Antes de profundizar en las funciones específicas del caudalímetro Doppler NiuBoL, es necesario comprender primero su núcleo desde la perspectiva física — el efecto Doppler.

Un caudalímetro Doppler es un dispositivo típico de medición de flujo ultrasónico por contacto (sumergible). En términos simples, actúa como un «radar sonar» instalado en el fondo del agua. Cuando el sensor emite pulsos ultrasónicos de una frecuencia fija en el agua, estas ondas sonoras encuentran dispersores en el agua (como partículas de limo en suspensión, burbujas o diminutos organismos) y son reflejadas.

Lógica central de medición

Desplazamiento de frecuencia: A medida que las partículas en el agua se mueven con el flujo, la frecuencia del eco reflejado hacia el sensor cambia. Si las partículas se acercan al sensor, la frecuencia del eco aumenta; si se alejan, la frecuencia disminuye.

Conversión a velocidad: La magnitud de este cambio de frecuencia (desplazamiento Doppler) es proporcional a la velocidad del flujo de agua. El sensor NiuBoL mide con precisión este desplazamiento y lo convierte en velocidad instantánea de las partículas, representando así la verdadera velocidad de esa capa de agua.

Muestreo multipunto: A diferencia de los medidores de velocidad tradicionales de punto único, la tecnología Doppler puede muestrear múltiples capas de flujo a lo largo del trayecto acústico y convertirlas en velocidad media en toda la sección transversal utilizando modelos hidrodinámicos integrados.

¿Por qué elegir la tecnología Doppler?

Insensible a la turbidez: A diferencia de los caudalímetros radar o ultrasónicos por tiempo de vuelo, los caudalímetros Doppler requieren impurezas (trazadores) en el agua para funcionar. Por lo tanto, rinden mejor en aguas residuales, aguas turbias y fluidos con burbujas.

Sensibilidad a bajas velocidades: El transductor acústico de alta sensibilidad utilizado por NiuBoL puede detectar flujos débiles tan bajos como 0,03 m/s, lo que lo hace ideal para distritos de riego planos y colectores de alcantarillado de flujo lento.

Detección de dirección: Puede distinguir directamente si el flujo de agua es hacia adelante o hacia atrás mediante el desplazamiento positivo o negativo, una ventaja difícil de lograr con dispositivos basados en presión o tiempo de vuelo.

El «Pulso Preciso» del Drenaje Inteligente: Análisis Profundo del Caudalímetro de Velocidad Doppler NiuBoL

En la construcción de infraestructuras urbanas, las redes de drenaje son conocidas como los «capilares» de la ciudad. Sin embargo, cómo monitorear en tiempo real y con precisión el estado operativo de estas tuberías enterradas bajo tierra siempre ha sido un gran desafío para las autoridades de gestión del agua. Las inspecciones manuales tradicionales son ineficientes y los datos llegan con retraso, dificultando la respuesta a inundaciones repentinas o desbordamientos de tuberías.

Con la tecnología acústica Doppler, el caudalímetro de velocidad Doppler NiuBoL ofrece una solución todo tiempo, digital, para la gestión refinada del drenaje urbano, el monitoreo de canales abiertos y ríos, y la irrigación agrícola.

Efecto Doppler y lógica de monitoreo integrada

El núcleo del caudalímetro de velocidad Doppler NiuBoL reside en su tecnología precisa de detección física.

1.1 Medición de velocidad por efecto Doppler ultrasónico

El dispositivo utiliza el principio acústico Doppler (efecto Doppler): el sensor emite ondas ultrasónicas de una frecuencia específica en el cuerpo de agua. Cuando las ondas ultrasónicas encuentran partículas en suspensión o pequeñas burbujas (trazadores) en el agua, la frecuencia de la señal reflejada sufre un desplazamiento.

El sensor NiuBoL captura esta diferencia de frecuencia para lograr un rango de medición de velocidad ultra-amplio de 0,03 ~ 5 m/s, manteniendo una precisión extremadamente alta incluso en aguas residuales turbias.

1.2 Detección síncrona multi-dimensional de parámetros

Este dispositivo no es solo un medidor de velocidad, sino un terminal de monitoreo hidrológico integrado:

Monitoreo de velocidad: Captura en tiempo real de la dinámica del flujo ;
   Monitoreo de nivel de agua: Sensor de presión integrado para la conversión en tiempo real de la altura del nivel líquido ;
   Monitoreo de temperatura: Recolección síncrona de la temperatura del agua (-10℃ ~ 60℃), proporcionando base para corrección de velocidad y análisis ambiental.

Ventajas destacadas del caudalímetro de velocidad Doppler NiuBoL

2.1 Protección física diseñada para entornos hostiles

Los entornos de tuberías de drenaje son húmedos y corrosivos. NiuBoL utiliza una carcasa de plástico ABS de ingeniería con excelente resistencia a impactos y estabilidad química. Combinado con tecnología de sellado completo impermeable, el grado de protección alcanza IP68, garantizando la integridad estructural durante inmersión prolongada.

2.2 Diseño electrónico sin partes mecánicas

Los caudalímetros tradicionales de rotor mecánico se enredan fácilmente con fibras o bolsas plásticas en el agua, provocando fallos. NiuBoL adopta completamente un diseño electrónico:

Cero desgaste: Sin preocupación por degradación de precisión debido al envejecimiento mecánico ;
   Bajo consumo: Corriente en espera solo 65 mA/12 V. Combinado con el pack de batería dedicado NiuBoL, puede operar continuamente más de un año, reduciendo enormemente la frecuencia de mantenimiento en cámaras subterráneas.

2.3 Comunicación y transmisión de datos de alta fiabilidad

El dispositivo soporta interfaz RS485 y protocolo estándar ModBus-RTU, con capacidades anti-interferencia extremadamente fuertes.

Integración inalámbrica: Conexión transparente a convertidores 4G o NB-IoT para subida en tiempo real de datos al cloud ;
   Antena de alta potencia: Garantiza conectividad estable de señal en pozos profundos o áreas remotas.

Resumen de especificaciones técnicas del caudalímetro de velocidad Doppler

Aplicaciones del caudalímetro de velocidad Doppler: De redes de tuberías subterráneas a canales fluviales naturales

3.1 Gestión refinada del drenaje urbano

Al desplegar caudalímetros Doppler NiuBoL en nodos clave, los gestores pueden obtener en tiempo real datos de velocidad y carga de tuberías de alcantarillado. En caso de fluctuaciones anormales en nivel de agua o caudal, el centro de mando puede localizar rápidamente el sitio del incidente mediante gestión zonal, proporcionando soporte científico para decisiones de emergencia.

3.2 Medición en canal abierto y tuberías no llenas

En condiciones de tuberías no llenas, los caudalímetros tradicionales tienen dificultades para operar. NiuBoL combina monitoreo síncrono de nivel de agua y velocidad, utilizando algoritmos integrados para calcular con precisión el área de sección transversal y derivar valores de caudal exactos. Se usa ampliamente en colectores urbanos y monitoreo de exutorios de alcantarillado.

3.3 Gestión inteligente de recursos hídricos y monitoreo de canales fluviales

En ríos naturales, el dispositivo puede resistir el impacto de sedimentos. Su cable ventilado de alta calidad garantiza precisión en la medición de nivel de agua en entornos de inmersión prolongada, apoyando el monitoreo de flujo ecológico de ríos y alerta temprana de inundaciones.

Recomendaciones profesionales de instalación para el caudalímetro de velocidad Doppler: Pasos clave para garantizar precisión

Para asegurar continuidad y precisión de los datos, el equipo técnico NiuBoL recomienda seguir estos detalles de instalación:

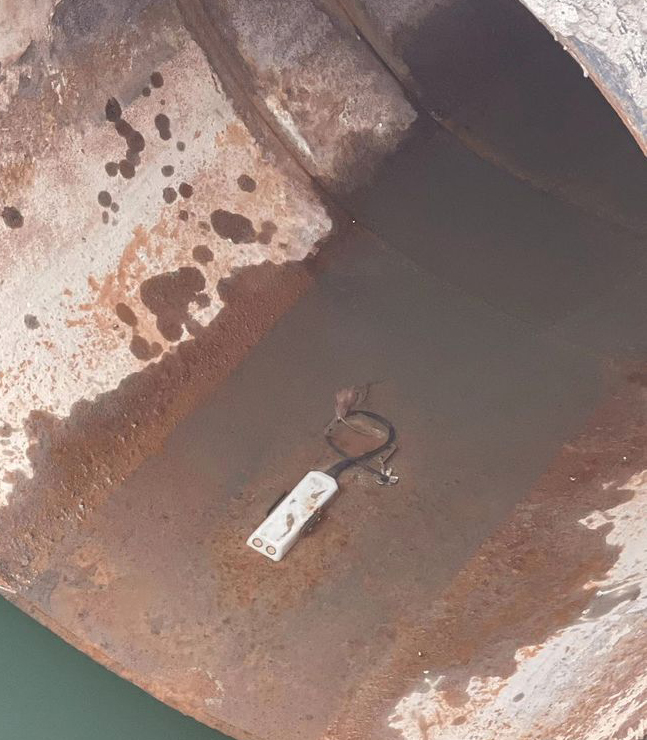

Posición horizontal: El sensor debe instalarse horizontalmente en una sección lisa en el fondo del canal, evitando encharcamiento, plantas acuáticas y zonas de agua muerta cerca de las orillas.

Profundidad de inmersión: Debe garantizar que el dispositivo esté 20 cm por debajo del nivel de agua más bajo. Prohibir estrictamente exposición al aire para medición de velocidad ; el nivel mínimo absoluto no debe ser inferior a 5 cm.

Dirección frente al flujo: La superficie de detección del sensor debe enfrentar la dirección del flujo entrante (instalación frente al flujo).

Protección del cable: El cable ventilado no debe doblarse ; el extremo del tubo de ventilación debe colocarse en un entorno seco y expuesto para garantizar compensación precisa del nivel de agua.

Filtración de desechos: Si hay muchos objetos flotantes en sitio, se recomienda instalar una rejilla de aislamiento delante del dispositivo y limpiar regularmente la sonda.

Preguntas frecuentes

P1: ¿El caudalímetro Doppler puede medir agua clara?
Respuesta: El principio Doppler depende de partículas en suspensión o burbujas en el agua para reflejar señales. En agua extremadamente pura de laboratorio sin impurezas, el rendimiento de medición se verá afectado. Sin embargo, el contenido de trazadores en ríos naturales, aguas residuales urbanas y agua de riego agrícola satisface plenamente los requisitos de medición de alta precisión.

P2: ¿Fallará el dispositivo en entornos con concentración extremadamente alta de limo (como afluentes del Río Amarillo o canales de descarga de sedimentos)?
Respuesta: El principio Doppler requiere cierta cantidad de partículas en el agua como medios reflectantes, lo que lo hace más adecuado para entornos de alto limo que los caudalímetros radar. Sin embargo, si la concentración de limo es demasiado alta (formando sedimentación) y la sonda queda completamente enterrada, la señal no puede emitirse. La solución NiuBoL es instalar el dispositivo en la pared lateral o en un soporte ligeramente elevado usando su carcasa ABS resistente a impactos y orificios de fijación redondos M5 para evitar la capa de limo del fondo. Además, el diseño completamente electrónico no tiene desgaste mecánico, por lo que incluso el impacto de limo no dañará el sensor.

P3: ¿Se dañará el dispositivo en entornos de hielo?
Respuesta: El límite inferior de temperatura de operación del NiuBoL es -10℃. En regiones frías del norte, siempre que el dispositivo esté sumergido en agua corriente bajo la capa de hielo, su carcasa ABS y cable resistente al frío pueden garantizar funcionamiento normal. Si el cuerpo de agua está completamente congelado, se recomienda retirar el dispositivo antes de la congelación.

P4: ¿Cómo garantiza el caudalímetro Doppler la precisión al medir caudal en tuberías «no llenas»?
Respuesta: La medición de tuberías no llenas (como redes de aguas pluviales y alcantarillado) es una fortaleza de la tecnología Doppler. El sensor NiuBoL obtiene la altura de nivel líquido h en tiempo real mediante el medidor de presión integrado y combina parámetros de diámetro de tubería preingresados para calcular automáticamente el área de sección de flujo actual A. Al mismo tiempo, el sensor captura la velocidad media v en las capas subacuáticas. Finalmente, el caudal se calcula con la fórmula Q = A*V. Este enfoque de monitoreo integrado «velocidad + nivel de agua» es mucho más preciso que depender únicamente de fórmulas empíricas basadas en conversión de nivel de agua.

Resumen

Con su diseño completamente electrónico, alta integración, fuertes capacidades anti-interferencia y costos de mantenimiento extremadamente bajos, el caudalímetro de velocidad Doppler NiuBoL se está convirtiendo en un pionero digital en drenaje urbano y monitoreo hidrológico. No solo logra percepción integrada de velocidad, caudal, nivel líquido y temperatura, sino que también proporciona una base de datos sólida para una gobernanza refinada en ciudades inteligentes.

En el futuro, con la iteración de la tecnología IoT, NiuBoL continuará potenciando la industria hidráulica, protegiendo la «transparencia» y la «seguridad» de cada flujo de agua.
