Sistema de boyas de pequeño tamaño para el control de la calidad del agua: solución de NiuBoL para la monitorización in situ y en línea de las aguas superficiales

Valor de Ingeniería Principal de la Boya Pequeña de Monitoreo de Calidad del Agua

En sistemas de gestión de ríos y lagos, cumplimiento de calidad ambiental de aguas superficiales, regulación de aguas residuales de acuicultura y proyectos de tratamiento de cuerpos de agua negros y olorosos, la boya pequeña de monitoreo de calidad del agua sirve como un nodo de percepción distribuido, permitiendo el monitoreo continuo in-situ de múltiples elementos como pH, conductividad, oxígeno disuelto, turbidez, clorofila, algas verde-azules, DQO UV y nitrógeno amoniacal. En comparación con las estaciones de monitoreo fijas, su diseño de portador de boya + suministro de energía solar se adapta al despliegue en áreas sin red eléctrica y cuerpos de agua remotos, con un peso neto de solo 35 kg y una instalación modular que reduce la dificultad de ingeniería.

El sistema de boya NiuBoL cumple con HJ 915-2017 "Especificaciones técnicas para el monitoreo automático de aguas superficiales", SL/T 180-2018 y otros estándares. Adopta tecnología de sensores compuestos ópticos y electroquímicos, con controladores de baja potencia que aseguran un funcionamiento continuo durante ≥10 días en condiciones nubladas y lluviosas. Los datos se transmiten a plataformas en la nube a través de 4G/LoRa/NB-IoT, admitiendo comunicación bidireccional, actualizaciones OTA y diagnósticos remotos, ayudando a los integradores a construir un sistema de circuito cerrado de «monitoreo-alerta-trazabilidad-gobernanza».

Principales Escenarios de Aplicación y Adaptación de Proyectos de la Boya Pequeña de Monitoreo de Calidad del Agua

Monitoreo de Aguas Superficiales y Protección de Fuentes de Agua Potable

Adecuada para monitoreo continuo in-situ en ríos, lagos, embalses, parques de humedales y otros cuerpos de agua. Las boyas se despliegan en secciones clave o aguas arriba de los puntos de toma de agua, recolectando parámetros de calidad del agua en tiempo real y apoyando la vinculación con estaciones hidrológicas y radares de nivel de agua para formar una red de monitoreo compuesta de calidad y cantidad de agua.

Casos de Ingeniería: En proyectos similares en el área del Estuario del Río Perla, las boyas multiparamétricas integran sensores de fosfato, nitrógeno amoniacal, DQO, clorofila, etc., transmitiendo vía Beidou/4G para la evaluación dinámica de la calidad del agua regional y la trazabilidad de la contaminación; en el monitoreo de afluentes de las cuencas de los ríos Huaihe y Haihe, el sistema de boya asiste en la prevención y control de la contaminación de fuentes no puntuales, con datos accedidos a plataformas provinciales que apoyan la evaluación del sistema de jefes de río.

Gestión de Precisión en Acuicultura

Para estanques, jaulas de red y granjas de acuicultura marina, monitorea indicadores clave como pH, oxígeno disuelto, nitrógeno amoniacal, turbidez y clorofila para prevenir hipoxia, eutrofización y brotes de enfermedades. El sistema puede vincularse con aireadores y controladores de máquinas de alimentación para una regulación automatizada.

Aplicaciones Prácticas: En áreas de cultivo intensivo de camarón y cangrejo en el sur de China, se despliegan boyas pequeñas similares en el centro de los estanques de peces, con un diseño de energía solar + baja potencia que admite la operación a largo plazo sin supervisión. El análisis de datos en la nube guía el intercambio de agua y la medicación, reduciendo la mortalidad; en proyectos de acuicultura a gran altitud en Nepal, se han utilizado sensores relacionados con NiuBoL para el monitoreo compuesto hidrológico y agrícola, mejorando la estabilidad de la calidad del agua.

Tratamiento de Aguas Residuales y Regulación de Descarga de Aguas de Cola

Desplegada en las salidas de las plantas de tratamiento de aguas residuales, efluentes de humedales construidos o zanjas de drenaje de parques industriales para monitorear DQO, nitrógeno amoniacal, fósforo total, etc., apoyando las alertas de cumplimiento de emisiones. El diseño anti-interferencia de la boya (sondas instaladas por separado) garantiza la confiabilidad de los datos.

Integración Típica: En el tratamiento de cuerpos de agua negros y olorosos urbanos y proyectos de humedales construidos, el sistema de boya complementa las estaciones fijas, proporcionando retroalimentación de datos en tiempo real sobre la efectividad del tratamiento; en el monitoreo de aguas de cola de parques industriales, accede a los sistemas de gestión ambiental de las empresas para alarmas automáticas de exceso de límite y trazabilidad.

Otros Escenarios Extendidos

Monitoreo de cuerpos de agua paisajísticos de ríos interiores urbanos, evaluación de proyectos de compensación ecológica, protección de la biodiversidad de parques de humedales, etc. El equipo tiene una fuerte adaptabilidad ambiental y es adecuado para el despliegue rápido en cuerpos de agua pequeños y medianos.

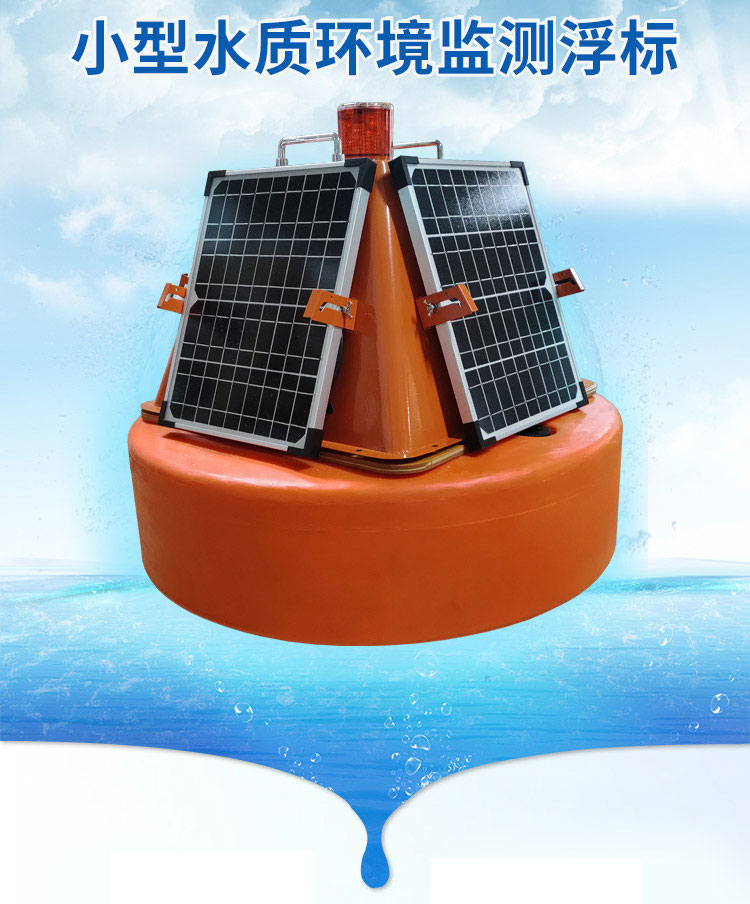

Composición y Características Técnicas del Sistema de Boya Pequeña de Monitoreo de Calidad del Agua

• Cuerpo de la Boya: 0,6 m × 0,6 m × 0,7 m, material elástico de alto peso molecular, basado en el principio del tentetieso con centro de gravedad bajo, antivuelco, anticolisión, anticorrosión.

• Capacidad de Carga: Hasta 6 sondas (diámetro ≤75 mm, longitud ≤400 mm), interfaces rápidas plug-and-play para un fácil mantenimiento y reemplazo de parámetros.

• Sistema de Suministro de Energía: Batería de 42 Ah + panel solar de 72 W, salida DC 12 V, diseño de baja potencia (reposo del host < 0,5 W), autonomía en días nublados/lluviosos ≥10 días.

• Protección y Posicionamiento: Protección de sensores IP68, luz de advertencia incorporada para posicionamiento nocturno.

• Transmisión de Datos: Módulo 4G/LoRa incorporado, admite MQTT sobre TCP, Modbus RTU, compatible con Alibaba Cloud IoT y otras plataformas IoT que admiten MQTT.

Consideraciones de Selección e Integración para la Boya Pequeña de Monitoreo de Calidad del Agua

Guía de Selección

• Configuración de Parámetros: Tipo básico (pH, DO, EC, turbidez); tipo optimizado para acuicultura (añade clorofila, algas verde-azules); tipo para tratamiento de aguas residuales (añade DQO UV, nitrógeno amoniacal).

• Modo de Comunicación: Punto único remoto → 4G/MQTT; despliegue en clúster → puerta de enlace LoRaWAN; alta confiabilidad → respaldo de mensaje corto Beidou.

• Necesidades de Extensión: Necesidad de vinculación con actuador → reservar interfaces DI/DO; necesidad de monitoreo de perfil → mecanismo de elevación opcional.

• Adaptación Ambiental: Agua de alta salinidad → seleccionar sondas de aleación de titanio/Teflón; áreas de baja temperatura → añadir módulo de calefacción.

NiuBoL proporciona servicios de personalización de parámetros y adaptación de protocolos para asegurar la compatibilidad con el PLC/SCADA del proyecto.

Consideraciones de Integración

1. Selección del Sitio de Despliegue: Flujo de agua calmado, sin tráfico frecuente de barcos; evitar interferencias aguas arriba de salidas de aguas residuales; sistema de anclaje fijo, longitud de cadena ajustada según la profundidad del agua.

2. Instalación de Sensores: Sondas sumergidas verticalmente, espaciado ≥300 mm para evitar interferencias cruzadas; conectores rápidos plug-and-play que aseguran el sellado.

3. Depuración del Suministro de Energía: Panel solar inclinado 30-45° hacia el sur; verificación de la capacidad de la batería, configurar protección de batería baja.

4. Acoplamiento de Protocolos: Tabla de registros Modbus estandarizada, admite lectura por lotes de múltiples parámetros; especificación de tema MQTT (ID del dispositivo/parámetro), cifrado TLS.

5. Seguridad de Datos: El acceso a la plataforma en la nube admite la autenticación de certificados de dispositivos; almacenamiento local ≥1 año de datos, almacenamiento automático en caché durante la desconexión.

6. Estrategia de Mantenimiento: Limpiar las sondas trimestralmente, reemplazar la membrana de DO/calibrar; admite autodiagnóstico remoto y actualizaciones de firmware, reduciendo la frecuencia en el sitio.
