Equipo de monitoreo de humedad del suelo

Introducción al equipo de monitoreo de humedad del suelo

Los equipos de monitoreo de la humedad del suelo son una herramienta esencial en la agricultura moderna, la investigación ambiental y la gestión de los recursos hídricos, y se utilizan para medir con precisión el contenido de humedad del suelo. Estos dispositivos suelen emplear tecnologías avanzadas, como la reflectometría en el dominio de la frecuencia (FDR) o la reflectometría en el dominio del tiempo (TDR), para evaluar el estado de humedad del suelo. A continuación, se presentan algunas categorías comunes de equipos de monitoreo de la humedad del suelo y sus características:

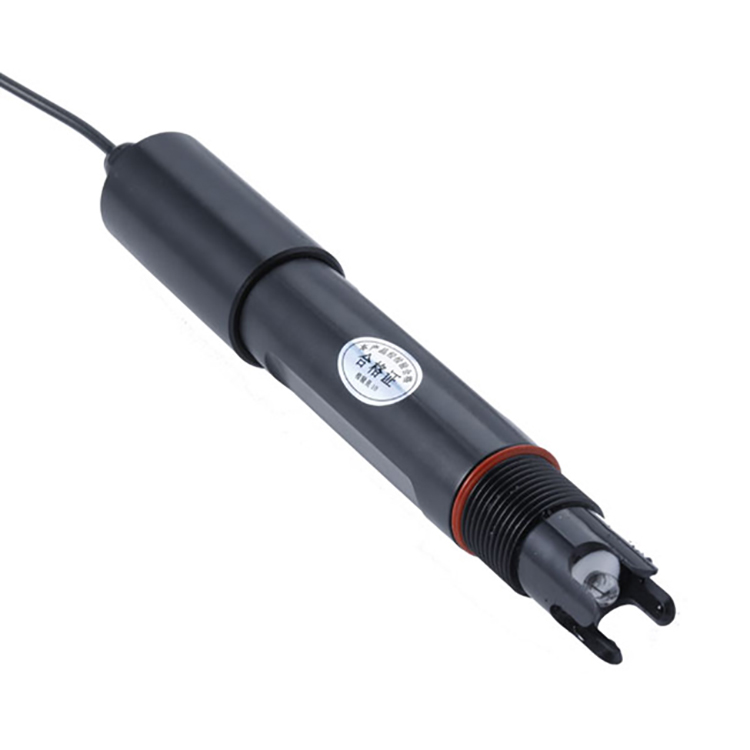

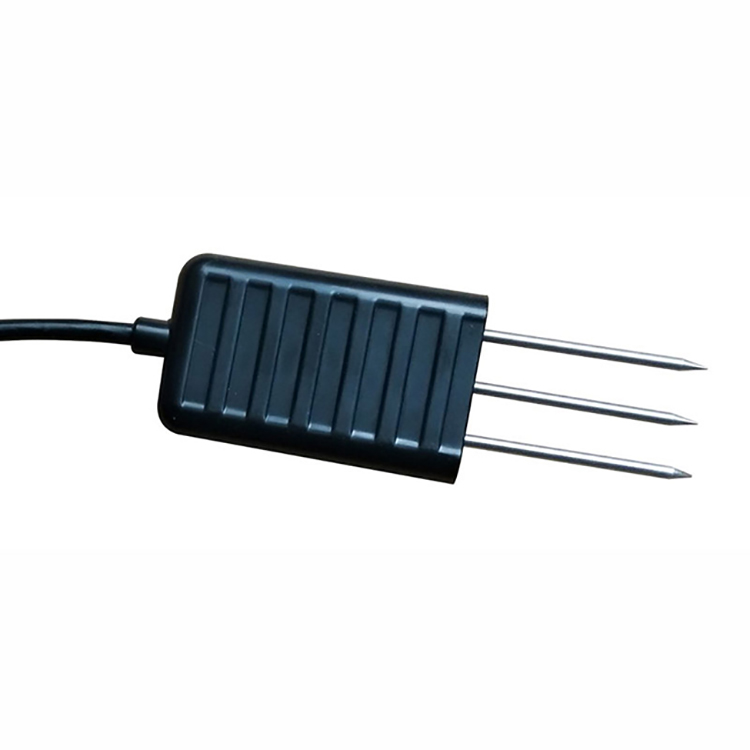

Sensor de temperatura de humedad del suelo	Sensor NPK del suelo	Sensor de pH del suelo	Sensor CE de temperatura y humedad del suelo 3 en 1

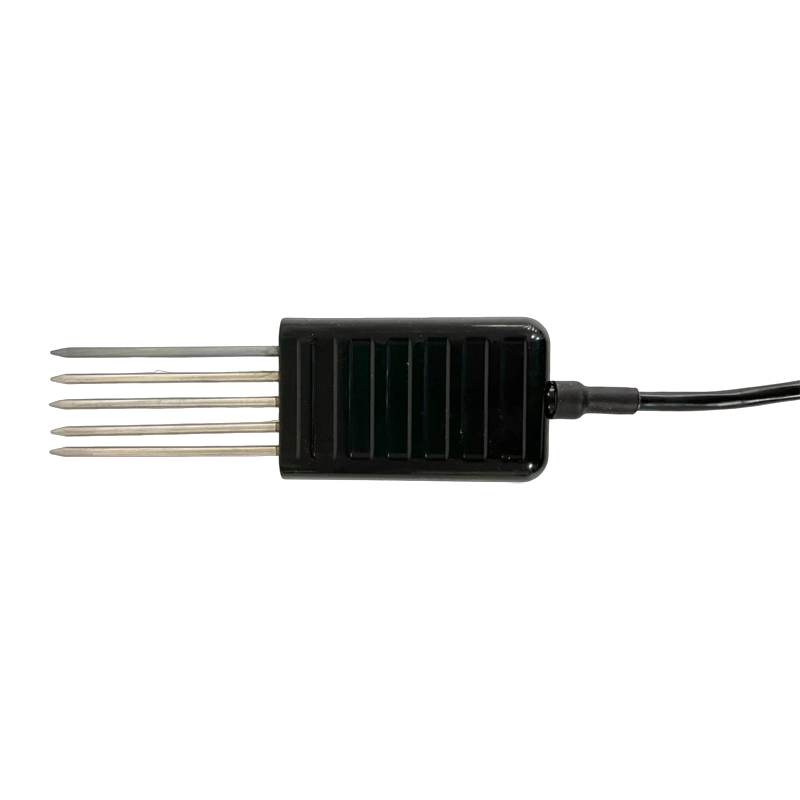

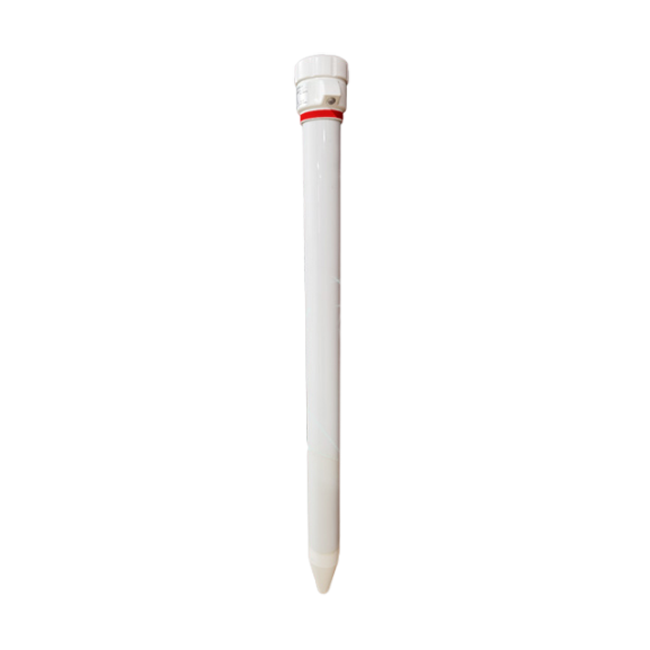

Sensor de sal CE de humedad y temperatura del suelo 4 en 1	Sensor de suelo integrado 7 en 1	Sensor de suelo integrado 8 en 1	Sensor de humedad del suelo de múltiples profundidades

 1. Categorías de equipos de monitoreo de humedad del suelo:

 1.1 Medidor de humedad del suelo

- Principio de funcionamiento: Generalmente se basa en el principio de reflectometría del dominio de frecuencia, donde el sensor emite ondas electromagnéticas a una frecuencia específica y calcula la humedad del suelo midiendo el reflejo de estas ondas en el suelo.

- Características: Medición rápida, alta precisión, fácil operación y los datos se pueden leer directamente en una pantalla o exportar a una computadora para su posterior análisis.

 1.2 Sistema de monitoreo de humedad y temperatura del suelo

- Principio de funcionamiento: Basado en la medición de la constante dieléctrica, este dispositivo puede observar dinámicamente el contenido de humedad y la temperatura a diferentes profundidades del suelo.

- Características: Puede detectar las condiciones de temperatura y humedad del suelo en múltiples capas, y los dispositivos con un ángulo de inclinación también pueden monitorear la inclinación del suelo para determinar su estado, proporcionando información completa sobre la humedad del suelo.

 1.3 Sistema de Monitoreo de Parámetros del Suelo Multicapa

- Función: Mide la conductividad del suelo, el contenido de humedad y la temperatura en múltiples capas.

- Características: Utiliza métodos de transmisión 4G o RS485 para la carga de datos, lo que permite el monitoreo remoto y el análisis de datos a través de plataformas en la nube.

 1.4 Recopilador de datos de suelo LoRa

Características: Utiliza el protocolo de comunicación inalámbrica LoRa para evitar interferencias durante la transmisión de señales. Ofrece ventajas como bajo consumo de energía, amplio alcance de comunicación y alta penetración, lo que lo hace ideal para medir la temperatura y la humedad del suelo con alta precisión, respuesta rápida y salida estable.

 2. Funciones y escenarios de aplicación de los sensores de monitoreo de humedad del suelo:

 2.1 Sistema automático de observación de la humedad del suelo

- Función: Monitoreo en tiempo real de la humedad y temperatura del suelo, apoyando la energía solar y ofreciendo una gran capacidad de almacenamiento de datos y varios métodos de comunicación.

- Escenario de aplicación: Adecuado para los campos de agricultura, ecología y monitoreo ambiental.

 2.2 Sensor de humedad del suelo

- Principio de funcionamiento: Mide la constante dieléctrica para determinar el porcentaje de humedad volumétrica del suelo.

- Características: Adecuado para tierras de cultivo, invernaderos y riego que ahorra agua, proporciona información precisa sobre el contenido de humedad.

 2.3 Sensor de temperatura y humedad del suelo

- Función: Mide simultáneamente la temperatura y la humedad del suelo.

- Características: Adecuado para varios tipos de suelo y confiable para una instalación a largo plazo.

 2.4 Sensor tres en uno

- Función: Combina la medición de humedad, temperatura y conductividad.

- Características: Adecuado para estudios de suelos salinos y agricultura de precisión.

 3. Parámetros técnicos y funciones del equipo de monitoreo de humedad del suelo:

- Rango de medición: generalmente cubre un rango de humedad de 0 a 100 % HR y un amplio rango de temperatura.

- Precisión y resolución: garantiza la precisión de los datos, como una precisión de humedad de ±3 % y una resolución del 0,1 %.

- Consumo de energía y duración de la batería: Diseño de bajo consumo de energía, compatible con sistemas alimentados por energía solar y batería para operaciones al aire libre a largo plazo.

- Comunicación y gestión de datos: La comunicación inalámbrica incorporada admite la transmisión remota de datos y está equipada con plataformas de gestión en la nube para facilitar el análisis y la gestión de datos.

 4. Valor de aplicación del equipo de monitoreo de humedad del suelo:

- Producción Agrícola: Optimiza los programas de riego, mejorando el rendimiento y la calidad de los cultivos.

- Gestión de recursos hídricos: promueve el uso eficiente del agua y apoya el riego ahorrador de agua.

- Monitoreo ambiental: evalúa la salud del ecosistema y apoya la investigación y protección del medio ambiente.

- Investigación científica: proporciona datos esenciales para la ciencia del suelo, la fisiología vegetal y la investigación relacionada.

 5. Casos de uso de equipos de monitoreo de humedad del suelo:

- Tierras de cultivo: ajusta el riego en función de las necesidades de agua de los cultivos.

- Invernaderos: Controla con precisión el ambiente para promover el crecimiento de las plantas.

- Investigación Ecológica: Monitorea el ciclo del agua en entornos naturales.

- Ecologización urbana: Optimiza la gestión del agua para la vegetación urbana.

 6. Cómo elegir la profundidad de medición adecuada para el equipo de monitoreo de humedad del suelo:

1. Requisitos de la aplicación: Aclarar el propósito del monitoreo, como monitorear la humedad del suelo superficial para guiar el riego o la humedad del suelo profundo para comprender los efectos del sistema de raíces.

   - Superficie (0-10 cm): Adecuado para una respuesta rápida a cambios de humedad a corto plazo.

   - Profundo (10 cm y más): se utiliza para el análisis de la dinámica de humedad a largo plazo.

2. Distribución de las raíces de los cultivos: elija la profundidad en función de la zona de las raíces de los cultivos, asegurándose de que los sensores estén colocados en la capa de actividad de las raíces primarias.

 3. Tipo de suelo: La conductividad y la densidad de diferentes suelos afectan la atenuación de la señal.

   - Suelo arenoso: puede requerir una profundidad de instalación menor para evitar una rápida atenuación de la señal.

   - Suelo arcilloso: puede requerir una instalación más profunda para una recepción de señal estable.

4. Especificaciones técnicas: Consulte el rango de profundidad recomendado por el fabricante.

5. Factores ambientales: considere factores como la profundidad de congelación del suelo y el nivel del agua subterránea.

 7. Precisión de la medición en diferentes tipos de suelo:

1. Diferencias en la constante dieléctrica: La constante dieléctrica varía según el tipo de suelo, lo que afecta directamente la precisión de la medición.

   - Suelo arcilloso: La constante dieléctrica cambia significativamente con el contenido de humedad, lo que proporciona variaciones notables en la señal.

   - Suelo arenoso: el contenido de agua es bajo y los cambios pueden no ser tan pronunciados, lo que requiere sensores más sensibles.

 2. Influencia de la conductividad: La salinidad del suelo (conductividad eléctrica) puede interferir con las mediciones.

   - Alta conductividad: puede interferir con las mediciones de la constante dieléctrica, reduciendo la precisión.

 3. Calibración y estandarización:

   - Curvas de calibración estándar: Proporcionadas por el fabricante.

   - Calibración de campo: Realizada por los usuarios en condiciones específicas para mejorar la precisión.

 4. Método de instalación: Asegúrese de que los sensores estén en buen contacto con el suelo, evitando espacios de aire.

 5. Profundidad e interferencia: Las mediciones de suelos profundos pueden complicarse por diferencias en la estructura física o heterogeneidad potencial, lo que requiere sensores más precisos y posiblemente múltiples calibraciones.

 Conclusión

Los equipos de monitoreo de humedad del suelo, con sus capacidades de medición de alta precisión, brindan un soporte de datos esencial para la producción agrícola y la protección del medio ambiente. Ayudan a optimizar el uso de los recursos y promueven el desarrollo sostenible. Al seleccionar el equipo de monitoreo de humedad del suelo adecuado, se deben considerar factores como la profundidad de medición, el tipo de suelo y los requisitos de la aplicación para garantizar datos precisos y confiables.

Hoja de datos del sensor de humedad del suelo:

1. Hoja de datos del sensor de humedad y temperatura del suelo NBL-S-THR

Manual de instrucciones de los sensores de temperatura y humedad del suelo NBL-S-THR V4.0.pdf

2. Hoja de datos del sensor de CE de humedad y temperatura del suelo NBL-S-TMC

NBL-S-TMC - Sensor de conductividad de temperatura y humedad del suelo.pdf

3.  Ficha técnica del sensor de humedad y temperatura del suelo NBL-S-TM

Manual de instrucciones del sensor de temperatura y humedad del suelo NBL-S-TM 4.0.pdf

4. Sensor integrado de temperatura, humedad , conductividad y salinidad del suelo NBL-S-TMCS

Sensor de temperatura, humedad, conductividad y salinidad del suelo NBL-S-TMCS.pdf
