¿Qué equipos se utilizan en hidrología?

¿Qué equipos se utilizan en hidrología?

En hidrología, se utilizan diversos equipos para monitorear y analizar fenómenos hidrológicos. A continuación, se presentan algunos de los equipos de monitoreo hidrológico más comunes y su breve introducción:

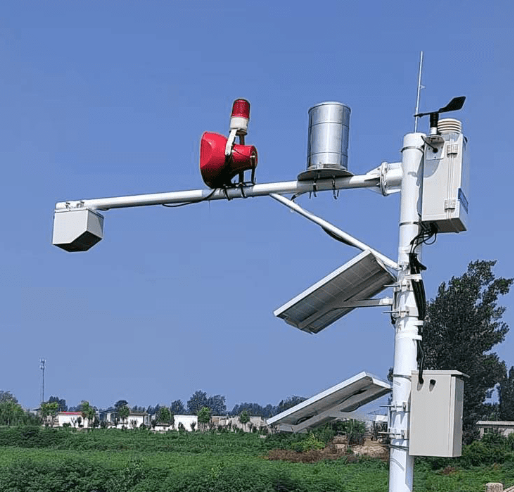

 I. Equipo de monitoreo del nivel del agua

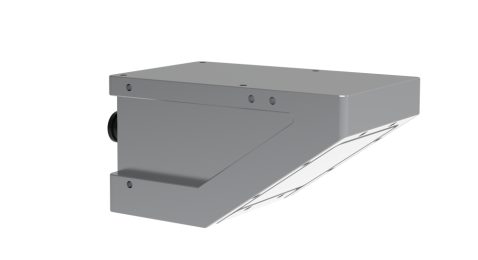

1. Medidor de nivel de agua por radar

   Principio de funcionamiento: utiliza ondas electromagnéticas para detectar el nivel del agua. El medidor de nivel de agua por radar, desde la antena del sensor, transmite pulsos de radar que, al alcanzar la superficie del agua, se reflejan. Calculando el intervalo entre la transmisión y la recepción del pulso, se obtiene la distancia entre el medidor de nivel de agua por radar y la superficie del agua. En combinación con la elevación de la instalación, se calcula el nivel del agua en tiempo real.

   - Uso: Se utiliza para el monitoreo en tiempo real de los cambios en el nivel del agua en ríos, lagos, embalses y otros cuerpos de agua.

2. Medidor de nivel de agua tipo flotador

   - Principio de funcionamiento: a través del flotador sube y baja para reflejar los cambios en el nivel del agua, y este cambio se convierte en una señal eléctrica para su transmisión y procesamiento.

   - Uso: adecuado para el monitoreo del nivel de agua de varios cuerpos de agua, como ríos, lagos, embalses, etc.

3. medidor de nivel de agua ultrasónico

   Principio de funcionamiento: El transductor ultrasónico transmite un pulso ultrasónico de alta frecuencia. Al impactar la superficie del agua, este se refleja. Parte del eco reflejado es captado por el transductor y convertido en una señal eléctrica. La diferencia de tiempo entre la emisión y la recepción es proporcional a la distancia entre la sonda y la superficie del agua, y se calcula la altura del nivel del agua.

   - Uso: Se utiliza para el monitoreo del nivel de agua en alerta de inundaciones, gestión de recursos hídricos y otros escenarios.

4. Medidor de nivel de agua a presión

   - Principio de funcionamiento: deducir el nivel del agua midiendo la presión del cuerpo de agua, aplicable a entornos de aguas profundas.

   - Uso: se utiliza para monitorear el nivel del agua en entornos de aguas profundas.

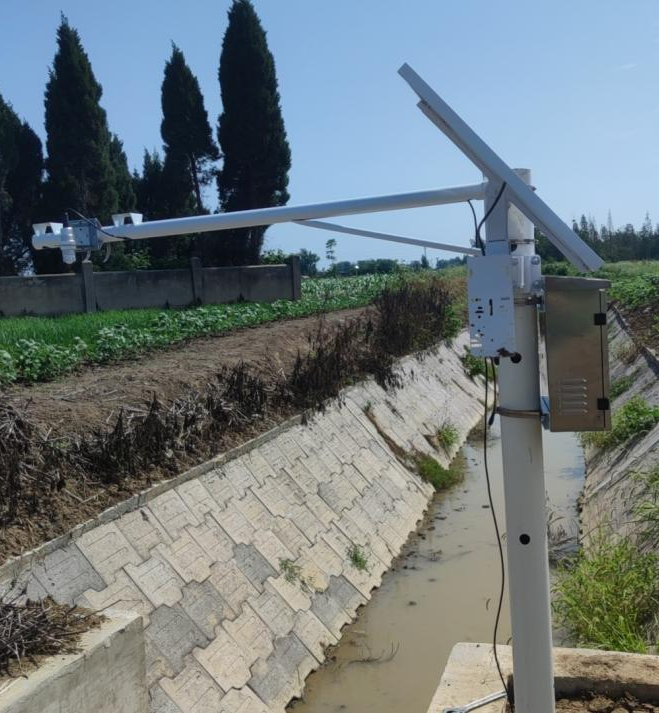

 II. Equipo de monitoreo de flujo

1. Medidor de flujo

   - Principio de funcionamiento: utilice el principio mecánico o electromagnético para medir la velocidad del flujo de agua y luego calcular el caudal.

   - Tipo:

     - Tacómetros mecánicos: como los tacómetros de rotor, los tacómetros de copa giratoria, a través del flujo de agua para promover la rotación del rotor o de la copa giratoria, la velocidad de rotación es proporcional al caudal.

     - Tacómetros electromagnéticos: Calculan el caudal midiendo el cambio de voltaje generado cuando el agua pasa por un campo magnético, adecuado para cuerpos de agua con buena conductividad eléctrica.

     - Perfilador de Corriente Acústica Doppler (ADCP): emite ondas acústicas y calcula la velocidad del flujo midiendo el desplazamiento Doppler de las ondas acústicas en un cuerpo de agua en movimiento, adecuado para ríos, lagos y océanos.

   - Usos: Adecuado para el monitoreo de caudal en ríos, canales y otros cuerpos de agua.

2. Medidor de velocidad de flujo

   - Principio de funcionamiento: Calcular el caudal midiendo la velocidad del flujo y el área de la sección transversal de un fluido en una tubería.

   - Tipo:

     - Caudalímetro electromagnético: utiliza el principio de inducción electromagnética para medir el caudal y el flujo, aplicable a líquidos conductores.

     - Caudalímetro ultrasónico: el uso de la diferencia de tiempo de propagación ultrasónica o efecto Doppler para medir el caudal y el flujo, aplicable a una variedad de fluidos.

     - Medidor de caudal de distancia láser: el uso del principio de distancia láser para medir el caudal y el flujo, aplicable a la medición de alta precisión.

   - Uso: ampliamente utilizado en riego industrial, agrícola y otras áreas de monitoreo de flujo.

 Equipos de monitoreo de la calidad del agua

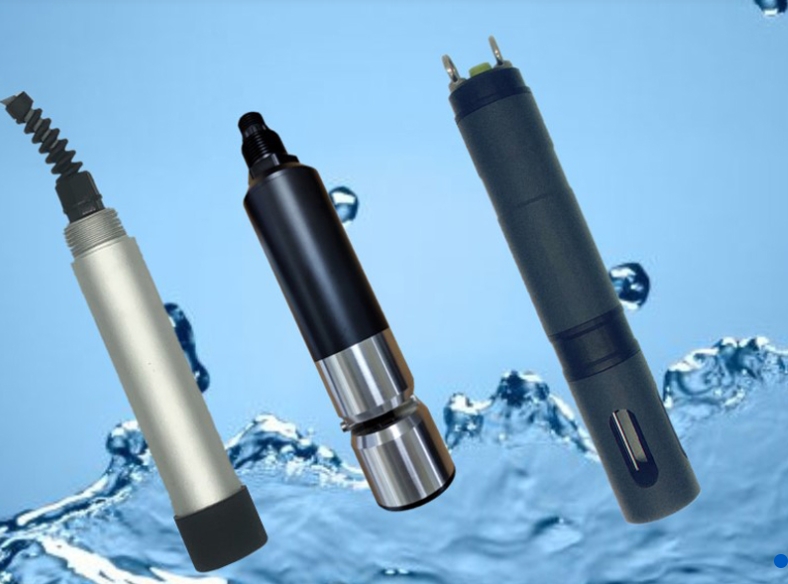

1. Monitor de calidad del agua

   - Principio de funcionamiento: el uso de métodos químicos, físicos o biológicos para monitorear los indicadores en el cuerpo de agua, como turbidez, pH, oxígeno disuelto, conductividad, etc.

   - Tipos:

     - Monitor de parámetros físicos: como termómetro, medidor de turbidez, medidor de conductividad.

     - Monitor de parámetros químicos: como medidor de pH, medidor de potencial redox, electrodo selectivo de iones.

     - Monitor de parámetros biológicos: como medidor de oxígeno disuelto.

     - Monitor integral de calidad del agua: integración de una variedad de sensores, puede monitorear simultáneamente una variedad de parámetros de calidad del agua.

     - Monitor de calidad de agua portátil: tamaño pequeño, fácil de transportar, adecuado para pruebas rápidas en el sitio.

     - Sistema de monitoreo de calidad de agua en línea: monitoreo automático continuo de parámetros de calidad del agua, transmisión de datos en tiempo real.

   - Uso: Se utiliza para monitorear y evaluar la condición de la calidad del agua de los cuerpos de agua y proporcionar soporte de datos para la protección y gestión de los recursos hídricos.

 Equipos de monitoreo de precipitaciones

1. Pluviómetro

   - Principio de funcionamiento: Calcular la precipitación recogiendo agua de lluvia y midiendo su volumen.

   - Tipo:

     - Pluviómetro estándar: adecuado para mediciones de precipitaciones en ubicaciones fijas y a largo plazo.

     - Pluviómetro de cubeta basculante: adecuado para la grabación automática y transmisión remota de datos.

     - Pluviómetro láser: Proporciona mediciones sin contacto y de gran precisión.

   - Usos: Se utiliza para monitorear y registrar las precipitaciones y proporcionar soporte de datos para la previsión meteorológica y la gestión de los recursos hídricos.

2. Medidor de evapotranspiración

   - Principio de funcionamiento: Calcula la evaporación midiendo la tasa de evaporación de la superficie del agua.

   - Usos: Se utiliza para estudiar el proceso de evaporación de cuerpos de agua y evaluar la pérdida por evaporación de los recursos hídricos.

 V. Equipo de vigilancia meteorológica

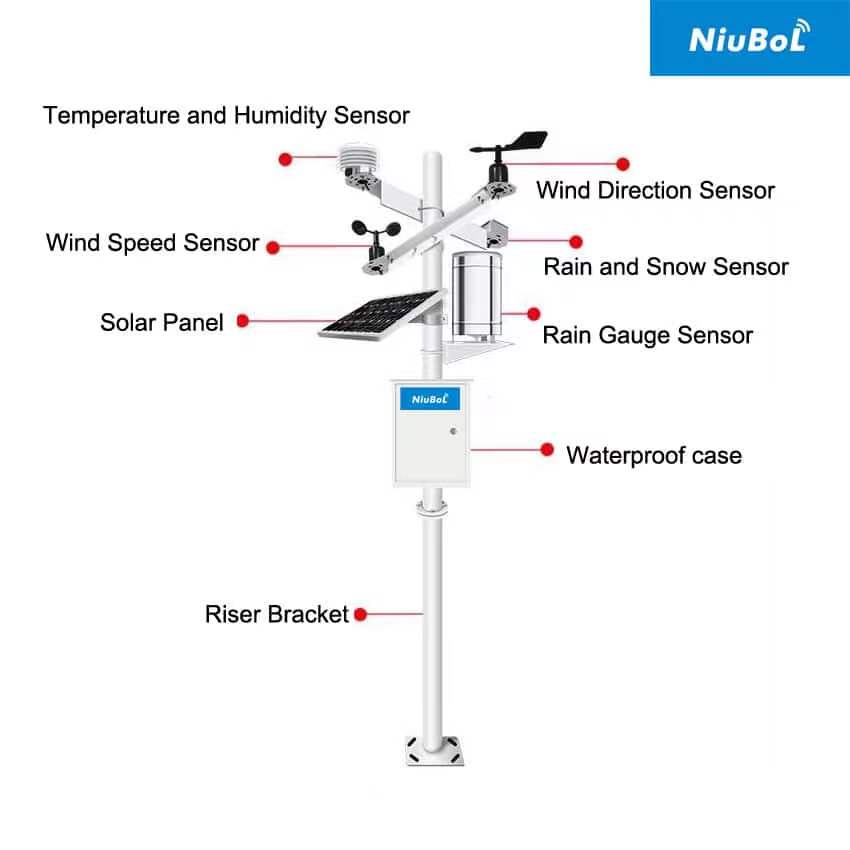

1. sensores meteorológicos

   - Principio de funcionamiento: Se utiliza para monitorear la temperatura, la humedad, la presión del aire y otros elementos meteorológicos en la atmósfera.

   - Tipo:

     - Termómetros: miden la temperatura del agua y del aire.

     - Higrómetro: Mide la humedad del aire.

     - Barómetro: Mide la presión atmosférica.

     - Sensores de velocidad y dirección del viento: monitorizan la fuerza y dirección del viento.

     - Sensor de radiación solar : evalúa la entrada de energía solar.

   - Finalidad: Proporcionar datos auxiliares para la predicción meteorológica y el monitoreo hidrológico.

 VI. Equipo de monitoreo de la humedad del suelo

1. Sensor de humedad del suelo

   - Principio de funcionamiento: Se utiliza para medir la humedad y el contenido de agua del suelo.

   - Tipo:

     - Medidor de conductividad: utiliza la conductividad del suelo para medir la humedad del suelo.

     - Medidor de humedad del suelo por capacitancia: mide la humedad del suelo utilizando el principio del capacitor.

     - Tensiómetro de Humedad: Mide la tensión de humedad del suelo utilizando el principio capilar.

   - Uso: Se utiliza para estudiar la relación entre las aguas superficiales y subterráneas y el papel de la evaporación.

 VII. Equipo de monitoreo de sedimentos

1. Monitor de sedimentos

   - Principio de funcionamiento: Se utiliza para monitorear partículas sólidas suspendidas, contenido de sedimentos, etc. en cuerpos de agua.

   - Tipo:

     - Muestreador de sedimentos: se utiliza para recolectar muestras de sedimentos de cuerpos de agua.

     - Sensor de dispersión láser: mide la concentración y la distribución del tamaño de partículas suspendidas utilizando el principio de dispersión láser.

   - Usos: Se utiliza para evaluar el contenido de sedimentos y las características de los sedimentos en cuerpos de agua.

 VIII. Otros equipos auxiliares

1. Equipos de adquisición y transmisión de datos

   - Función: responsable de la transmisión en tiempo real de los datos recolectados por los equipos de monitoreo al centro de datos o instituciones pertinentes para su posterior análisis y aplicación.

   - Tipo:

     - Unidad de Adquisición de Datos (DAQ): incluye microprocesador, convertidor analógico-digital y memoria, responsable del procesamiento inicial y almacenamiento de los datos.

     - Módulo de comunicación: incluye comunicación por cable (por ejemplo, RS485, MBUS, Ethernet, fibra óptica) y comunicación inalámbrica (por ejemplo, GPRS/3G/4G/5G, LoRa, NB-IoT, comunicación por satélite).

   - Importancia: Garantizar la puntualidad y exactitud de los datos de monitoreo.

2. Sistema de suministro de energía solar

   - Función: Proporcionar suministro continuo de energía a estaciones hidrológicas en áreas remotas para garantizar el funcionamiento a largo plazo de los equipos.

   - Uso: Aplicable a estaciones de monitoreo que están lejos de la red eléctrica.

3. Equipo de protección

   - Función: Incluye instalaciones de protección contra rayos y carcasas impermeables para garantizar el funcionamiento seguro y estable del equipo en condiciones climáticas adversas.

   - Finalidad: Proteger el equipo de monitorización contra daños.

4. Soportes de montaje y equipos de fijación

   - Función: Garantiza una instalación estable de sensores, una medición precisa y se adapta a diferentes terrenos y condiciones del agua.

   - Finalidad: Garantizar la fiabilidad de los datos de seguimiento.

5. Equipos de procesamiento y almacenamiento de datos

   - Función: para procesar, analizar y almacenar los datos transmitidos para su uso posterior.

   - Tipo:

     - Servidor: Equipo de cómputo y almacenamiento de alto rendimiento para soportar el procesamiento y almacenamiento de datos a gran escala.

     - Sistema de gestión de bases de datos: para almacenamiento, gestión y consulta de datos, compatible con múltiples formatos de bases de datos.

     - Software de visualización de datos: para la visualización y análisis de datos, proporcionando una vista de datos intuitiva.

6. Sistema de alarma

   - Función: Cuando los datos de monitoreo exceden el umbral preestablecido, puede enviar automáticamente una señal de alarma para recordar al personal relevante que tome contramedidas.

   - Tipo:

     - Alarma de sonido y luz: emite señales de sonido y luz, aplicables a alarmas en sitio.

     - Alarma SMS: notifica al personal relevante a través de SMS, aplicable a alarma remota.

     - Sistema de alarma por correo: notifica al personal relevante a través de correo electrónico, aplicable a alarma remota.

     - Sistema de alarma de plataforma: envía información de alarma a través de la plataforma de monitoreo, admitiendo una variedad de métodos de alarma.

 Resumir

Existen numerosos tipos de equipos utilizados en hidrología, y cada uno tiene su principio de funcionamiento y uso específicos. En conjunto, estos dispositivos constituyen la base del sistema de monitoreo hidrológico, proporcionando información clave para la gestión de recursos hídricos, la predicción meteorológica, la prevención y mitigación de desastres, entre otros campos. Mediante la aplicación integrada de estos dispositivos, es posible obtener una comprensión integral de todos los aspectos del ciclo del agua, desde la precipitación, la evaporación y la escorrentía hasta los cambios en la calidad del agua, y proporcionar una base científica para la gestión de recursos hídricos, las alertas de inundaciones, los estudios ecológicos y la planificación de recursos hídricos.
