¿Qué es un sensor de lluvia?

Introducción al sensor de lluvia

El sensor de lluvia, o pluviómetro, es un dispositivo que detecta y mide la cantidad de precipitación. Registra automáticamente la hora de inicio y fin de la lluvia, así como su cantidad, lo que proporciona datos para la monitorización meteorológica, el riego agrícola, la alerta de inundaciones y otros campos. Los sensores de lluvia suelen constar de dos partes: el sensor, responsable de detectar la lluvia y convertirla en señales eléctricas, y el registrador, responsable de recibir y almacenar estas señales y convertirlas en datos de lluvia legibles.

 Clasificación y principio de funcionamiento del sensor de lluvia

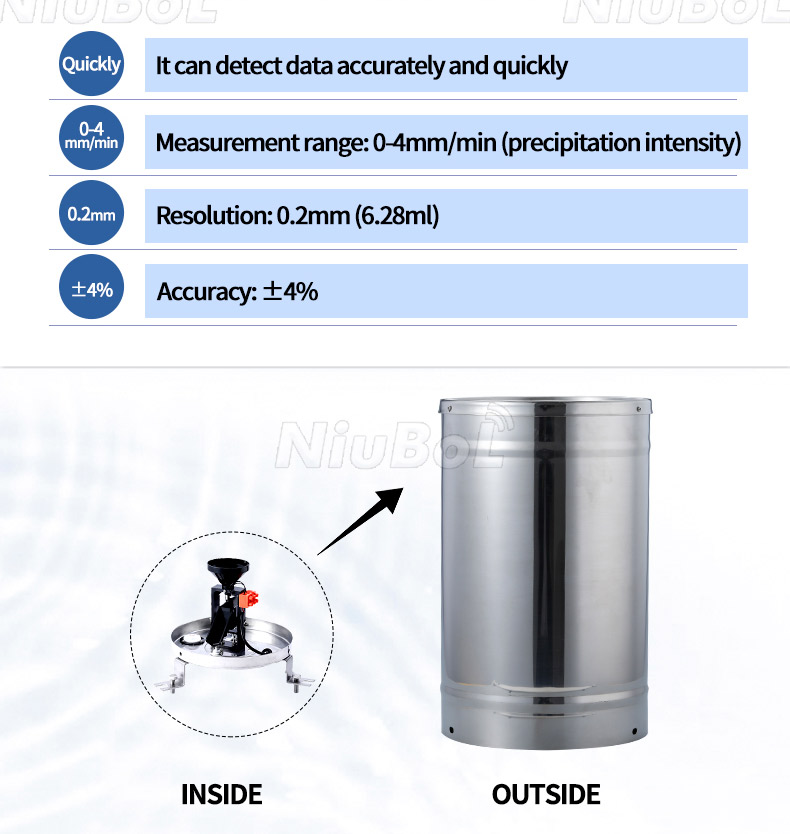

 1. Sensor mecánico de lluvia (sensor de lluvia de cubeta basculante)

Principio de funcionamiento: El agua de lluvia entra en el depósito a través de la abertura del colector, cae en el embudo de desviación y luego fluye hacia el cubo basculante a través de la abertura del embudo. Cuando el agua alcanza cierta altura, el cubo basculante pierde el equilibrio y se vuelca, derramando el agua. A medida que llueve, el cubo basculante gira a la izquierda y a la derecha, y el interruptor de contacto convierte el número de vueltas del cubo basculante en una señal eléctrica que se envía al registrador.

- Características:

  - Alta precisión: capaz de medir la precipitación con precisión, ampliamente utilizado en observación meteorológica y monitoreo hidrológico.

  - Alta confiabilidad: estructura simple, fácil de operar y mantener.

  - Escenarios de aplicación: estaciones meteorológicas , estaciones hidrológicas, sistemas de riego agrícola, etc.

 2. Sensor de lluvia a presión

Principio de funcionamiento: Mide la precipitación mediante el principio del sensor de presión. Cuando una gota de precipitación cae sobre la sonda del sensor, este detecta el cambio de presión y lo convierte en una señal eléctrica.

- Características:

  - Respuesta rápida: permite la detección rápida de eventos de lluvia, lo que lo hace adecuado para mediciones dinámicas.

  - Sin partes móviles: Reduce el desgaste mecánico y los requisitos de mantenimiento.

- Escenarios de aplicación: Monitoreo ambiental, proyectos de investigación científica, etc. que requieran una respuesta rápida.

 3. Sensor óptico de lluvia

Principio de funcionamiento: Funciona mediante el principio de refracción o reflexión de la luz, y suele incluir un diodo emisor de luz y un sensor óptico. Cuando no llueve en el parabrisas, la luz se refleja casi por completo en el sensor; cuando hay gotas de agua, parte de la luz se desvía y la cantidad de luz que recibe el sensor se reduce, detectando así la presencia de lluvia.

- Características:

  - Alta precisión: capaz de medir con precisión la intensidad de las precipitaciones e incluso puede distinguir entre diferentes formas de precipitación como lluvia y nieve.

  - Bajos requisitos de mantenimiento: no hay partes móviles, lo que reduce las tasas de fallas y los requisitos de mantenimiento.

- Escenario de aplicación: Sistema de transporte inteligente, sistema de limpiaparabrisas automático de automóviles, gestión de actividades al aire libre, etc.

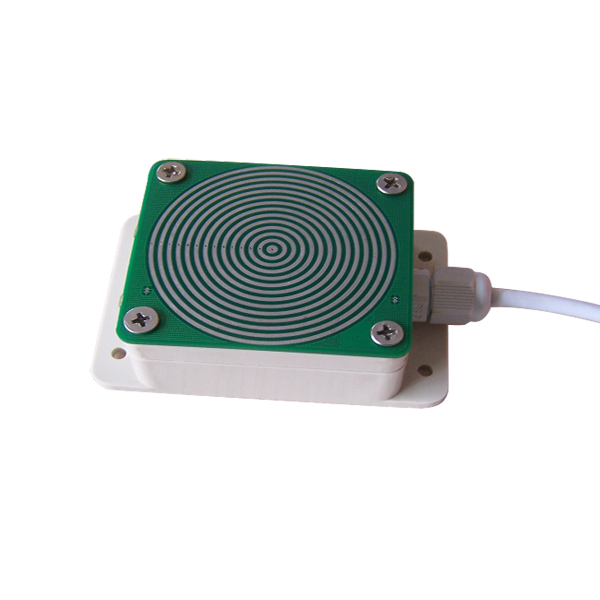

 4. Sensor de lluvia capacitivo

Principio de funcionamiento: Basado en el principio de que el agua de lluvia y el vidrio tienen constantes dieléctricas diferentes, detecta la presencia de agua de lluvia midiendo la variación de capacitancia. Cuando el agua cubre la superficie del sensor, el valor de capacitancia cambia y el sensor determina la cantidad de lluvia midiendo dicha variación.

- Características:

  - Medición sin contacto: no se requiere contacto directo con el agua de lluvia, lo que reduce el desgaste mecánico y los requisitos de mantenimiento.

  - Alta sensibilidad: sensible a pequeñas cantidades de lluvia, adecuado para monitoreo continuo.

- Escenarios de aplicación: agricultura de precisión, monitorización ambiental, sistemas de riego inteligentes, etc.

 5. Sensor de lluvia piezoeléctrico

Principio de funcionamiento: Mediante el efecto piezoeléctrico, el desplazamiento mecánico o la vibración generada por el impacto de las gotas de lluvia se convierte en una señal eléctrica, lo que permite medir la precipitación. Cuando las gotas de lluvia impactan la superficie del sensor, el material piezoeléctrico produce una pequeña deformación que genera una señal eléctrica.

- Características:

  - Respuesta rápida: capaz de responder rápidamente al impacto de las gotas de lluvia, adecuado para mediciones dinámicas.

  - Sin partes móviles: reduce la tasa de fallas y los requisitos de mantenimiento.

- Escenarios de aplicación: instituciones de investigación científica, estaciones de monitoreo ambiental, monitoreo ambiental especial que requiere una respuesta rápida.

 6. sensor de lluvia ultrasónico

Principio de funcionamiento: Utiliza tecnología de medición ultrasónica para monitorear los cambios en la altura de la superficie del agua en el barril de lluvia. Transmite pulsos ultrasónicos y recibe la señal reflejada desde la superficie del agua. Al calcular el tiempo de ida y vuelta de la señal, se puede determinar con precisión la altura de la superficie del agua y, a continuación, deducir la cantidad de lluvia.

- Características:

  - Medición sin contacto: reduce el desgaste mecánico y mejora la estabilidad a largo plazo.

  - Alta precisión y respuesta rápida: capaz de medir rápidamente y proporcionar datos en tiempo real, adecuado para sistemas que requieren retroalimentación inmediata.

- Escenarios de aplicación: estaciones meteorológicas remotas, monitoreo forestal, proyectos de conservación de agua, etc.

 7. Pluviómetro de pesaje

Principio de funcionamiento: Determina la cantidad de lluvia midiendo directamente el peso del agua de lluvia recolectada. Utiliza un sensor de alta precisión para registrar los cambios en el peso del agua en un contenedor. El sensor monitorea el aumento de peso en tiempo real a medida que la lluvia cae sobre el contenedor especialmente diseñado.

- Características:

  - Alta precisión: capaz de medir con precisión la cantidad de precipitación, especialmente adecuado para medir las nevadas.

  - Monitoreo continuo: Adecuado para sistemas de monitoreo automático desatendidos durante largos períodos de tiempo.

  - Amplia aplicabilidad: capaz de medir con precisión diferentes tipos de precipitación, incluida lluvia, nieve o precipitación mixta.

- Escenarios de aplicación: institutos de investigación, gestión del agua, estaciones de monitoreo hidrológico, etc.

 ¿Por qué necesitas un sensor de lluvia?

1. Medición precisa de la precipitación: el sensor de lluvia puede medir con precisión la cantidad de precipitación, proporcionando un soporte de datos preciso en varios campos.

2. Automatización: Los sensores de lluvia permiten la automatización en áreas como el riego agrícola, el control de inundaciones urbanas y la fabricación de automóviles, mejorando la eficiencia y la seguridad.

3. Mejora de la seguridad en la conducción: En la fabricación de automóviles, los sensores de lluvia se pueden utilizar en sistemas de limpiaparabrisas automáticos para ajustar automáticamente la velocidad del limpiaparabrisas según el tamaño de la lluvia, mejorando la seguridad y la comodidad en la conducción.

4. Promover la investigación científica: los datos proporcionados por los sensores de lluvia pueden proporcionar una base científica para la investigación climática, la gestión de los recursos hídricos y otros campos, y promover la investigación y el desarrollo científico en campos relacionados.

5. Fuerte adaptabilidad: los diferentes tipos de sensores de lluvia tienen diferentes características y ventajas, y pueden satisfacer las necesidades de medición de lluvia en diferentes campos y escenarios.

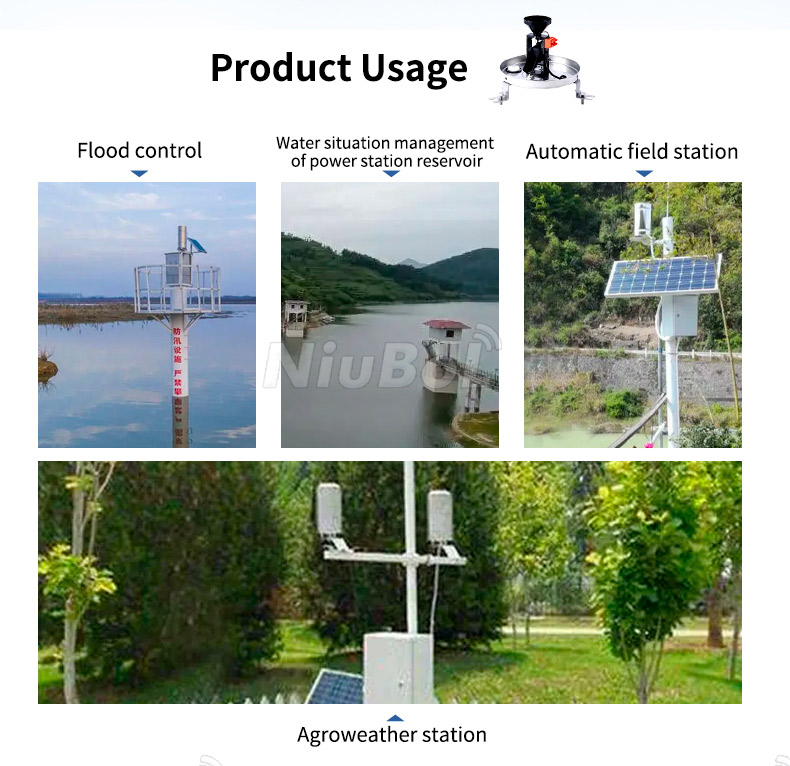

 Escenarios de aplicación y valor del sensor de lluvia

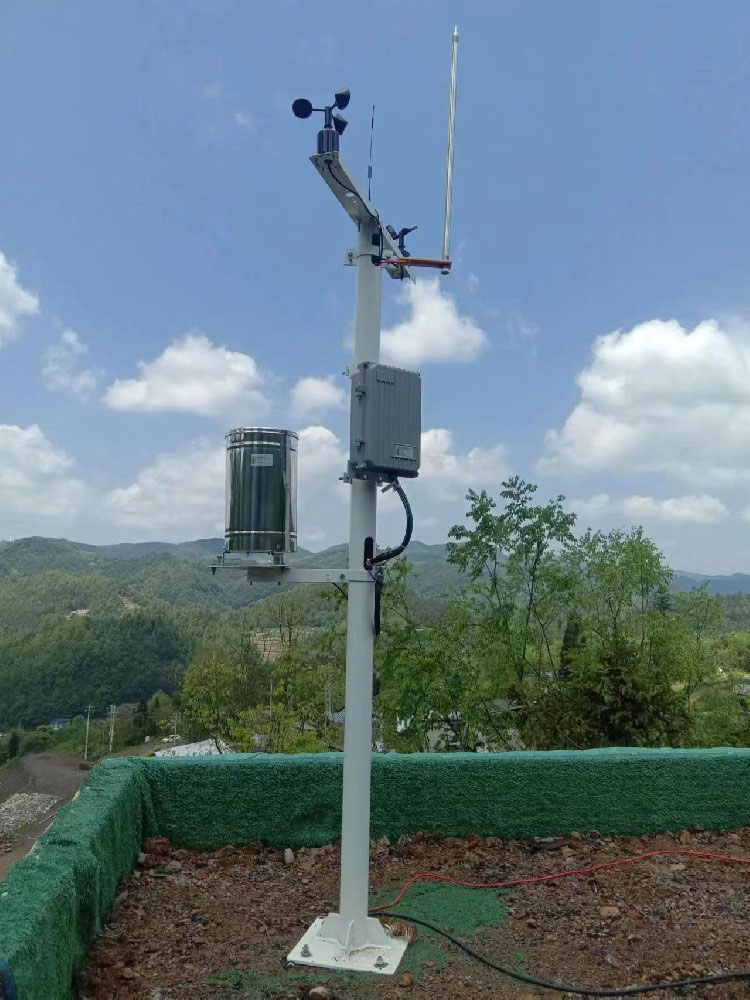

1. observación meteorológica:

   - Aplicación: Se utiliza en estaciones meteorológicas para monitorear las precipitaciones, la intensidad de las precipitaciones y otros parámetros meteorológicos, proporcionando soporte de datos para la predicción meteorológica y la investigación climática.

   - Valor: Proporcionar datos precisos sobre las precipitaciones para ayudar a los departamentos meteorológicos a realizar pronósticos meteorológicos a corto y mediano y largo plazo y mejorar la precisión de los pronósticos.

2. Riego agrícola:

   - Aplicación: Ajusta automáticamente el sistema de riego de acuerdo con la cantidad de precipitación para lograr un riego que ahorre agua y mejore el rendimiento y la calidad de los cultivos.

   - Valor: Optimizar el uso de los recursos hídricos, reducir el desperdicio y garantizar que los cultivos crezcan en condiciones hídricas óptimas.

3. Advertencia de inundaciones:

   - Aplicación: Monitorear las precipitaciones para prevenir desastres por inundaciones y tomar contramedidas con anticipación.

   - Valor: Proporcionar base científica para la prevención de inundaciones y la reducción de desastres, y proteger la vida y la propiedad de las personas.

4. Sistema de drenaje urbano:

   - Aplicación: Optimizar el funcionamiento del sistema de drenaje para prevenir inundaciones urbanas.

   - Valor: Mejorar la capacidad de prevención de inundaciones urbanas y el nivel de gestión de los recursos hídricos, y garantizar el funcionamiento seguro de la infraestructura urbana.

5. Fabricación de automóviles:

   - Aplicación: Se utiliza en el sistema de limpiaparabrisas automático de automóviles, sistema de iluminación inteligente y sistema de techo corredizo inteligente, etc. para mejorar la seguridad y la comodidad de la conducción.

   - Valor: Ajusta automáticamente la velocidad del limpiaparabrisas según la lluvia, garantizando una visión clara para los conductores y mejorando la seguridad al conducir.

6. Gestión de los recursos hídricos:

   - Aplicación: Ayuda en la gestión de embalses y la protección de los recursos hídricos, optimizando la asignación de recursos hídricos.

   - Valor: Proporcionar datos precisos sobre precipitaciones para apoyar la utilización racional de los recursos hídricos y la protección del medio ambiente.

7. Vigilancia de la protección ambiental:

   - Aplicación: Monitorear el impacto de las precipitaciones sobre el medio ambiente y apoyar la protección y restauración ecológica.

   - Valor: Proporcionar base científica para la investigación ambiental y promover el desarrollo sostenible.

8. investigación científica:

   - Aplicación: Proporcionar una base científica para la investigación climática, la gestión de los recursos hídricos y otros campos, y promover la investigación y el desarrollo científico en campos relacionados.

   - Valor: Promover la investigación sobre el cambio climático, revelar la ley de distribución espacial y temporal de las precipitaciones y apoyar la formulación de políticas.

 Resumir

Los sensores de lluvia son dispositivos importantes para detectar y medir la precipitación, con diversos tipos y principios de funcionamiento. Desde simples pluviómetros de cubeta basculante hasta sensores ópticos y capacitivos avanzados, ofrecen una gama de soluciones para necesidades específicas. La importancia de los sensores de lluvia reside en su capacidad para proporcionar datos precisos sobre la precipitación, lo cual es vital para la predicción meteorológica, la gestión del agua y la protección del medio ambiente, ayudándonos a comprender y utilizar responsablemente el ciclo del agua en la Tierra. A medida que la tecnología siga evolucionando, los sensores de lluvia demostrarán su gran potencial y valor en muchas más aplicaciones.
