Tipos de sensor de lluvia

INTRODUCCIÓN

Los sensores de lluvia son herramientas importantes para la monitorización meteorológica, la gestión agrícola y el control de inundaciones. Existen diversos tipos, cada uno con sus propios principios de funcionamiento, ventajas, desventajas y aplicaciones. En este artículo, analizaremos en profundidad los principales tipos de sensores de lluvia, incluyendo el pluviómetro de cubeta basculante, el sensor de lluvia capacitivo, el sensor de lluvia óptico, el sensor de lluvia piezoeléctrico, el sensor de lluvia ultrasónico, el pluviómetro de radar y el pluviómetro de pesaje.

 1. Pluviómetro de cubeta basculante (sensor de lluvia de cubeta basculante)

 Principio de funcionamiento del pluviómetro de cubeta basculante

El pluviómetro de cubeta basculante utiliza un embudo para recolectar agua de lluvia. Cuando se acumula cierta cantidad de agua (normalmente 0,2 mm), el embudo inclina una pequeña cubeta, lo que activa una señal electrónica. Cada volteo registra una precipitación.

 Beneficios del pluviómetro de cubeta basculante

- Diseño simple: Estructura simple, fácil de fabricar y mantener.

- Alta confiabilidad: ampliamente utilizado en observaciones meteorológicas estándar con buena estabilidad a largo plazo.

- Bajo Costo: Precio económico en comparación con otros tipos de sensores.

 Desventajas del pluviómetro de cubeta basculante

- Efectos del viento: En condiciones de viento fuerte, el agua de lluvia puede ser arrastrada o salpicada, lo que afecta la precisión de la medición.

- Requisitos de mantenimiento: Se requiere limpieza e inspección periódicas para evitar obstrucciones por residuos.

- Errores durante fuertes lluvias: durante fuertes lluvias, una frecuencia de vuelco excesiva puede provocar pérdida o demora en los datos.

 Función y valor del pluviómetro de cubeta basculante

- Pronóstico del tiempo: proporciona datos de medición precisos para el pronóstico del tiempo y estudios hidrológicos.

- Monitoreo hidrológico: se utiliza para monitorear la cantidad de agua de ríos, lagos y otros cuerpos de agua para apoyar los sistemas de alerta de inundaciones.

 Escenarios de aplicación del pluviómetro de cangilones basculantes

- Estación meteorológica: Ampliamente utilizada en estaciones meteorológicas nacionales y locales.

- Tierras de cultivo: utilizadas para la gestión del riego agrícola y la optimización del uso de los recursos hídricos.

- Estaciones de monitoreo hidrológico: monitoreo de precipitaciones en la cuenca, apoyando la gestión de los recursos hídricos.

 2. Sensor de lluvia capacitivo (Sensor de lluvia capacitivo)

 Principio de funcionamiento del sensor de lluvia capacitivo

El sensor de lluvia capacitivo aprovecha la propiedad de que la constante dieléctrica del agua es mayor que la del aire. Cuando el agua se acumula en la superficie del sensor, la capacitancia cambia y el sensor determina la cantidad de lluvia midiendo el cambio en el valor de la capacitancia.

 Beneficios del sensor de lluvia capacitivo

- Medición sin contacto: no se requiere contacto directo con el agua de lluvia, lo que reduce el desgaste mecánico y los requisitos de mantenimiento.

- Alta sensibilidad: Sensible a pequeñas cantidades de lluvia, adecuado para monitoreo continuo.

- Tiempo de respuesta rápido: capaz de detectar eventos de lluvia rápidamente, adecuado para monitoreo en tiempo real.

 Desventajas del sensor de lluvia capacitivo

- Influencia de factores ambientales: Sensible a factores ambientales como la temperatura y la humedad, puede requerir calibración periódica.

- Error de lluvia pequeña: la precisión de la medición puede verse afectada durante eventos de lluvia muy pequeñas.

 Función y valor del sensor de lluvia capacitivo

- Agricultura de precisión: Se utiliza en sistemas de riego inteligentes para optimizar el entorno de crecimiento de los cultivos.

- Monitoreo meteorológico en tiempo real: proporcione datos de precipitaciones de alta precisión para que las estaciones meteorológicas respalden el pronóstico del tiempo.

 Escenarios de aplicación del sensor de lluvia capacitivo

- Agricultura inteligente: controla automáticamente el sistema de riego para garantizar que los cultivos reciban la cantidad adecuada de agua.

- Sistema de automatización: Se utiliza para controlar el interruptor de automatización de toldos, ventanas y otros equipos.

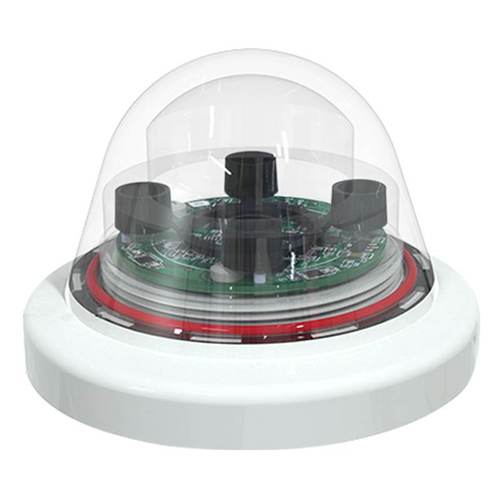

 3. Sensor óptico de lluvia

Principio de funcionamiento del sensor óptico de lluvia

El sensor óptico de lluvia utiliza un haz de luz para detectar la presencia de gotas de lluvia. Cuando una gota atraviesa el haz de luz, cambia el patrón de luz y el sensor mide la cantidad e intensidad de la lluvia analizando el cambio de luz.

Beneficios del sensor óptico de lluvia

- Sin partes móviles: No hay partes móviles mecánicas, lo que reduce las tasas de fallas y los requisitos de mantenimiento.

- Alta precisión: capaz de medir con precisión la intensidad de la lluvia e incluso distinguir entre diferentes formas de precipitación como lluvia y nieve.

- Tiempo de respuesta rápido: capaz de detectar rápidamente eventos de lluvia, adecuado para monitoreo en tiempo real.

 Desventajas del sensor óptico de lluvia

- Interferencia de fuentes de luz externas: puede verse afectado por fuentes de luz externas (por ejemplo, luz solar, luces), lo que lleva a un juicio erróneo.

- Impacto de escombros: el polvo, los insectos y otros escombros pueden afectar el haz de luz, provocando errores de medición.

 Función y valor del sensor óptico de lluvia

- Sistemas de Transporte Inteligente: Proporcionar datos de precipitaciones en tiempo real para los sistemas de control de tráfico para optimizar la gestión del flujo de tráfico.

- Gestión de actividades al aire libre: se utiliza para alertar sobre las condiciones meteorológicas de las actividades al aire libre, garantizando así la seguridad de las mismas.

Escenarios de aplicación del sensor óptico de lluvia

- Sistema de control de tráfico: ajusta automáticamente las señales de tráfico para reducir los accidentes de tráfico.

- Gestión de actividades al aire libre: Proporcionar alertas meteorológicas para eventos deportivos, conciertos y otras actividades para garantizar el buen funcionamiento de las actividades.

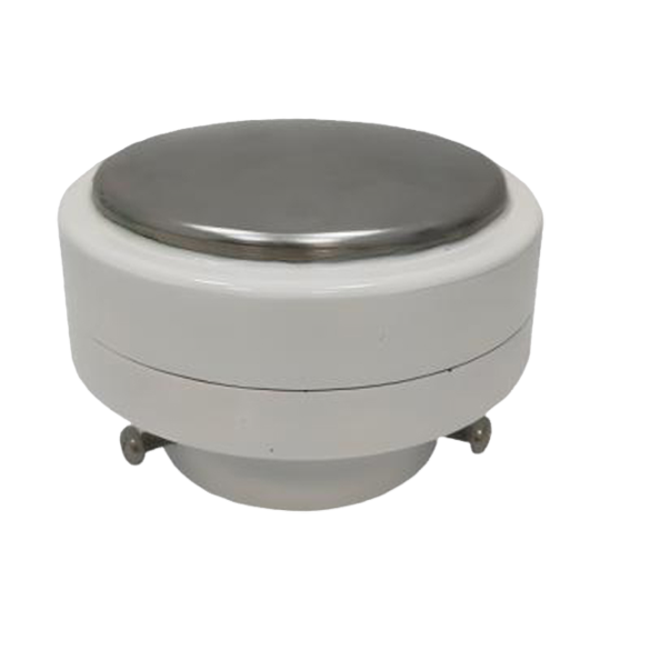

 4. Sensor de lluvia piezoeléctrico (pluviómetro piezoeléctrico)

 Principio de funcionamiento del sensor de lluvia piezoeléctrico

El sensor de lluvia piezoeléctrico aprovecha las propiedades de los materiales piezoeléctricos. Cuando una gota de lluvia impacta la superficie del sensor, el material piezoeléctrico produce una pequeña deformación que genera una señal eléctrica. Mediante el análisis de estas señales eléctricas, se puede medir el tamaño de las gotas y la intensidad de la lluvia.

 Beneficios del sensor de lluvia piezoeléctrico

- Respuesta rápida: responde rápidamente al impacto de las gotas de lluvia, lo que lo hace adecuado para mediciones dinámicas.

- Alta precisión de medición: medición precisa del tamaño de las gotas de lluvia y la intensidad de la lluvia, adecuada para la investigación científica.

- Sin partes móviles: sin partes móviles mecánicas, lo que reduce las tasas de fallas y los requisitos de mantenimiento.

 Desventajas del sensor de lluvia piezoeléctrico

- Envejecimiento del material: el rendimiento de los materiales piezoeléctricos puede deteriorarse con el tiempo y los cambios de temperatura, lo que afecta la precisión de la medición.

- Efectos de la temperatura: Los cambios de temperatura pueden afectar el rendimiento del material piezoeléctrico, generando errores de medición.

Función y valor del sensor de lluvia piezoeléctrico

- Modelización de precipitaciones: Se utiliza para estudiar la distribución temporal y espacial y los cambios de intensidad de las precipitaciones, apoyando el establecimiento de modelos climáticos.

- Monitoreo ambiental: para monitorear el impacto de las precipitaciones sobre el medio ambiente y apoyar la protección y restauración ecológica.

 Escenarios de aplicación del sensor de lluvia piezoeléctrico

- Instituciones de investigación científica: para la investigación del cambio climático, analizando los cambios en los patrones de precipitaciones.

- Estaciones de monitoreo ambiental: monitorean el impacto de las precipitaciones sobre el ecosistema, apoyando la protección del medio ambiente.

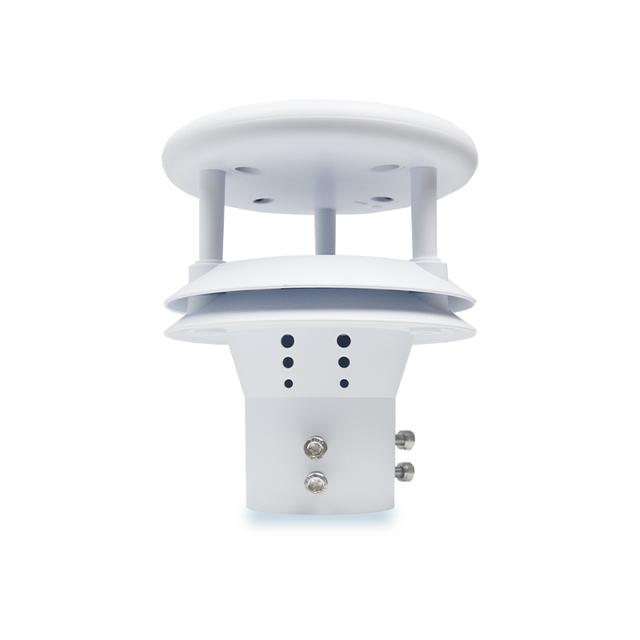

 5. Sensor de lluvia ultrasónico (pluviómetro ultrasónico)

Principio de funcionamiento del sensor de lluvia ultrasónico

El sensor ultrasónico de lluvia calcula la distancia y la velocidad de las gotas de lluvia mediante el envío de pulsos ultrasónicos y la medición del tiempo que tardan en impactar las gotas y regresar. Al analizar estos datos, se puede calcular la cantidad de lluvia.

 Beneficios del sensor de lluvia ultrasónico

- Medición sin contacto: No se requiere contacto directo con la lluvia, lo que reduce la necesidad de mantenimiento.

- Medición a larga distancia: la lluvia se puede medir desde una larga distancia, lo que es adecuado para el monitoreo de áreas grandes.

- Adaptable: puede trabajar en entornos hostiles, adecuado para monitoreo remoto.

 Desventajas del sensor de lluvia ultrasónico

- Efectos del viento: susceptible al viento y otras partículas en suspensión, lo que puede provocar errores de medición.

- Entorno complejo: la precisión de la medición puede degradarse en condiciones climáticas extremas, como tormentas o tormentas de arena.

 Función y valor del sensor ultrasónico de lluvia

- Monitoreo Remoto: Se utiliza en estaciones meteorológicas remotas para proporcionar datos continuos sobre las precipitaciones.

- Monitoreo forestal: Monitoreo de las precipitaciones en los bosques para apoyar la protección y gestión de los ecosistemas.

 Escenarios de aplicación del sensor de lluvia ultrasónico

- Estación meteorológica remota: se utiliza para monitorear el clima en áreas remotas para respaldar el pronóstico meteorológico.

- Estación de monitoreo forestal: monitoreo de precipitaciones en los bosques, apoyo a la prevención de incendios y protección de ecosistemas.

 6. Pluviómetro de radar (sensor de lluvia de radar)

 Principio de funcionamiento del pluviómetro de radar

El pluviómetro radar utiliza un haz de radar para detectar partículas de precipitación en la atmósfera. Cuando el haz de radar encuentra gotas de lluvia, se produce dispersión. El sistema de radar recibe estas señales dispersas y obtiene información sobre la intensidad, la distribución y la dirección del movimiento de la lluvia.

 Ventajas del pluviómetro radar

- Gran área de cobertura: puede monitorear las precipitaciones en un área extensa y es adecuado para el pronóstico meteorológico regional.

- Alta precisión: puede medir con precisión la intensidad y distribución de las lluvias, lo que favorece un buen pronóstico del tiempo.

- Monitoreo multinivel: puede detectar precipitaciones a diferentes alturas y proporcionar información tridimensional sobre las precipitaciones.

 Desventajas del pluviómetro radar

- Alto costo: Equipos y tecnología complejos, alta inversión inicial y costos de mantenimiento.

- Altos requisitos técnicos: se requiere personal profesional de operación y mantenimiento, y el umbral técnico es alto.

 Función y valor del pluviómetro radar

- Pronóstico del tiempo: Proporcionar datos de precipitaciones de alta precisión para los servicios meteorológicos, respaldando los pronósticos meteorológicos a corto y mediano a largo plazo.

- Alerta temprana de desastres: se utiliza en sistemas de alerta temprana para inundaciones, tormentas y otros desastres, para tomar contramedidas con antelación.

 Escenarios de aplicación del pluviómetro radar

- Servicios meteorológicos: Ampliamente utilizados en los departamentos meteorológicos nacionales y locales.

- Industria de la aviación: Proporcionar pronósticos meteorológicos a las aerolíneas para garantizar la seguridad del vuelo.

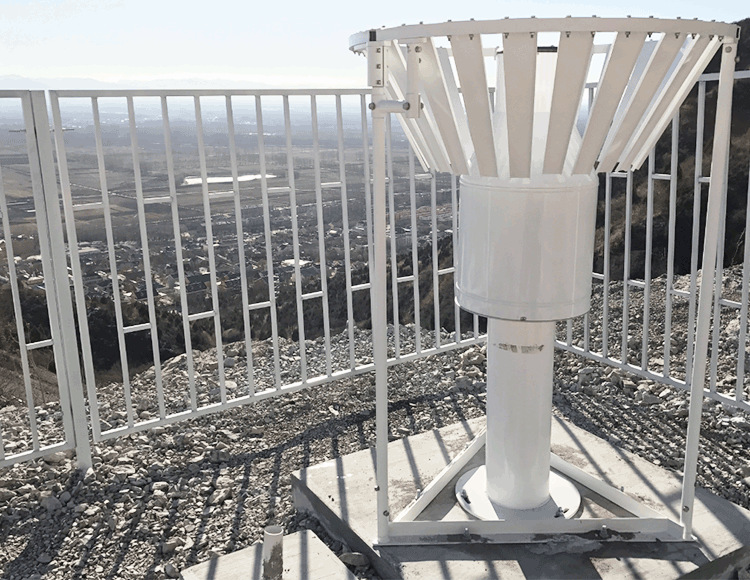

 7. Pluviómetro de pesaje (sensor de lluvia de pesaje)

 Principio de funcionamiento del sensor de lluvia con pesaje

El pluviómetro de pesaje determina la cantidad de lluvia midiendo el peso del agua de lluvia recolectada. Mide la precipitación sólida y líquida y registra la hora de inicio y fin de la precipitación.

 Ventajas del sensor de lluvia con pesaje

- Alta precisión: capaz de medir la precipitación con precisión, especialmente adecuado para medir las nevadas.

- Monitoreo a largo plazo: Adecuado para monitorear las precipitaciones durante largos períodos de tiempo, proporcionando un registro de datos estable.

- No se ve afectado por el medio ambiente: No se ve afectado por factores externos como el viento, la temperatura, etc., lo que hace que los resultados de la medición sean más confiables.

Desventajas del sensor de  lluvia de pesaje

- Problemas de deriva: el sensor puede desviarse con el tiempo y requiere calibración regular.

- Requisitos de mantenimiento: Se requiere limpieza y mantenimiento regulares para evitar que los residuos afecten la precisión de la medición.

- Mayor Costo: Caro en comparación con otros tipos de sensores.

 Función y valor del sensor de lluvia de pesaje

- Investigación hidrológica: proporciona datos de precipitación de gran precisión para la investigación hidrológica en apoyo de la gestión de los recursos hídricos.

- Instituciones de investigación: Se utilizan en estudios sobre el cambio climático para analizar las tendencias de precipitación a largo plazo.

Escenarios de aplicación del sensor  de lluvia de pesaje

- Instituciones de Investigación: Para estudios de cambio climático, analizando las tendencias de precipitación a largo plazo.

- Gestión de recursos hídricos: Monitoreo de los cambios en el volumen de agua en ríos, lagos y otros cuerpos de agua para apoyar la gestión de los recursos hídricos.

 Conclusión

Los sensores de lluvia están disponibles en una amplia variedad de diseños y aplicaciones, y cada tipo satisface necesidades específicas en la monitorización ambiental, la previsión meteorológica y la gestión de recursos. Si bien cada uno tiene sus ventajas y desventajas, juntos pueden ayudarnos a comprender, predecir y gestionar el impacto de la lluvia en todos los aspectos de nuestra vida. Elegir el tipo correcto de sensor de lluvia es fundamental para garantizar datos precisos y fiables, lo que a su vez facilita la toma de decisiones informada y la aplicación de prácticas sostenibles en diversos sectores e industrias.

 Resumiendo los puntos clave

- Pluviómetros de volteo: de construcción sencilla, altamente confiables y ampliamente utilizados en estaciones meteorológicas y monitoreo hidrológico.

- Sensor de lluvia capacitivo: medición sin contacto con alta sensibilidad, adecuado para agricultura de precisión y monitoreo meteorológico en tiempo real.

- Sensor óptico de lluvia: sin partes móviles, alta precisión, adecuado para sistemas de transporte inteligentes y gestión de actividades al aire libre.

- Sensor de lluvia piezoeléctrico : respuesta rápida, adecuado para medición dinámica, adecuado para investigación científica y monitoreo ambiental.

- Sensor de lluvia ultrasónico: medición sin contacto, monitoreo a larga distancia, adecuado para monitoreo remoto y entornos hostiles.

- Pluviómetro de radar: gran área de cobertura, alta precisión, adecuado para pronóstico meteorológico y advertencia de desastres.

- Pluviómetro de pesaje: precisión extremadamente alta, adecuado para monitoreo a largo plazo, ampliamente utilizado en investigación científica y gestión de recursos hídricos.

Mediante la selección y aplicación razonables de diferentes tipos de sensores de lluvia, podemos responder mejor al cambio climático, optimizar el uso de los recursos hídricos y brindar un fuerte apoyo al desarrollo sostenible de la sociedad.
