Sensor de viento Anemómetro

Descripción general del sensor de viento (anemómetro)

Definición de sensor de viento (anemómetro)

Un sensor de viento , comúnmente conocido como anemómetro , es un instrumento que mide la velocidad y dirección del viento. Desempeña un papel fundamental en campos como la meteorología, la vigilancia ambiental, la aviación, la navegación marítima, la agricultura, la planificación urbana y las energías renovables (p. ej., la energía eólica). Los datos proporcionados por el sensor de viento ayudan a los responsables de la toma de decisiones y a los investigadores a comprender las condiciones atmosféricas y optimizar las operaciones y los diseños.

Clasificación y principios de funcionamiento de los anemómetros de viento

Los anemómetros de viento se pueden clasificar en varios tipos según sus principios de medición y estructura:

1. Sensores de viento mecánicos

   - Anemómetro de cazoleta

     Descripción: Uno de los tipos más comunes de anemómetros , compuesto por un conjunto de tres o cuatro cazoletas montadas en un marco con un ángulo específico (p. ej., 120°). Las cazoletas giran bajo la influencia del viento, y su velocidad de rotación es proporcional a la velocidad del viento.

     - Ventajas: Diseño simple, duradero, ampliamente utilizado en estaciones meteorológicas .

     - Desventajas: El desgaste mecánico puede reducir la precisión con el tiempo; tiene una velocidad de viento inicial mínima por debajo de la cual no puede medir; es sensible a la arena, la nieve o los ambientes corrosivos.

     Principio de funcionamiento: Las copas captan el viento, lo que hace girar el componente. La velocidad de rotación se mide mediante un codificador magnético u óptico, que convierte la rotación en una señal eléctrica proporcional a la velocidad del viento.

    - Anemómetro de paletas

     Descripción: Este tipo de anemómetro mide tanto la velocidad como la dirección del viento. Generalmente, cuenta con una veleta alineada con la dirección del viento y una hélice o cazoleta que mide la velocidad del viento.

     - Ventajas: Proporciona datos de velocidad y dirección del viento, adecuado para aplicaciones al aire libre.

     - Desventajas: Las piezas mecánicas se desgastan y la precisión puede reducirse en condiciones turbulentas.

     Principio de funcionamiento: La veleta se alinea con la dirección del viento, mientras la hélice o componente de cazoleta gira. La velocidad de rotación se mide de forma similar a la de un anemómetro de cazoleta, y la veleta proporciona datos direccionales.

Sensor de dirección del viento	Sensor de velocidad del viento	Sensor mecánico de dirección y velocidad del viento de tres tazas

2. Sensor de viento ultrasónico

   Descripción: Mide la velocidad y dirección del viento calculando el tiempo que tardan las ondas ultrasónicas en viajar entre pares de transductores. La diferencia de tiempos de viaje entre trayectorias opuestas se utiliza para determinar la velocidad y dirección del viento.

   - Ventajas: Sin partes móviles, más duradero, menor mantenimiento y mayor vida útil; alta precisión y estabilidad, no se ve afectado por el desgaste mecánico; amplio rango de medición desde velocidad del viento cero hasta altas velocidades del viento; respuesta rápida, adecuado para medir velocidades instantáneas del viento; multifuncional, mide tanto la velocidad como la dirección del viento con una precisión de 360°; funciona bien en entornos hostiles y es menos susceptible a la contaminación.

   - Desventajas: Tecnología más avanzada, costos de inversión inicial generalmente más altos; los componentes electrónicos pueden ser sensibles a temperaturas extremas o interferencias electromagnéticas; requiere un procesamiento de señal más complejo, con mayores demandas tanto de software como de hardware.

   Principio de funcionamiento: Las ondas ultrasónicas viajan entre un par de transductores. El tiempo que tardan las ondas en viajar en direcciones opuestas depende de la velocidad y la dirección del viento. Al medir la diferencia de tiempo, el sensor de viento calcula tanto la velocidad como la dirección del viento.

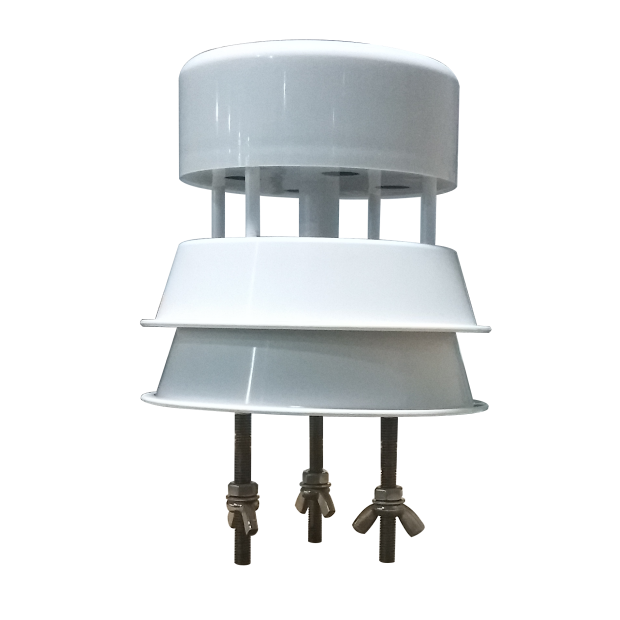

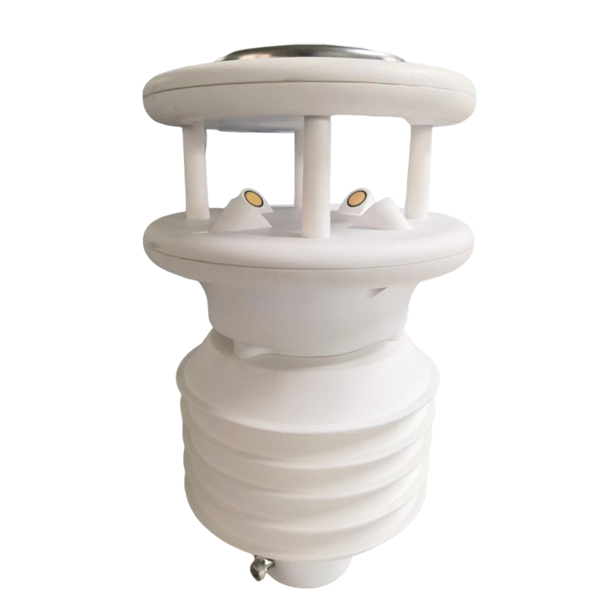

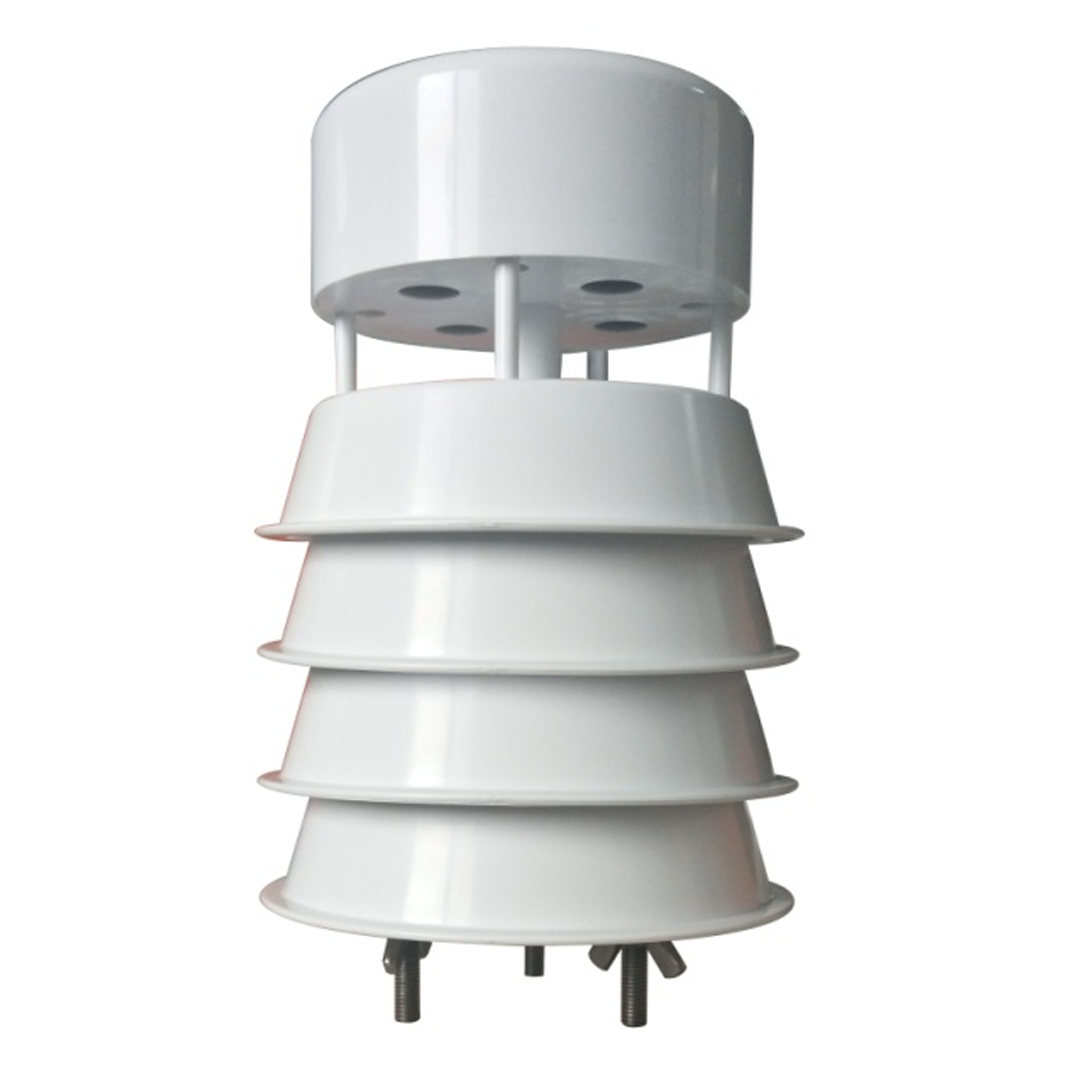

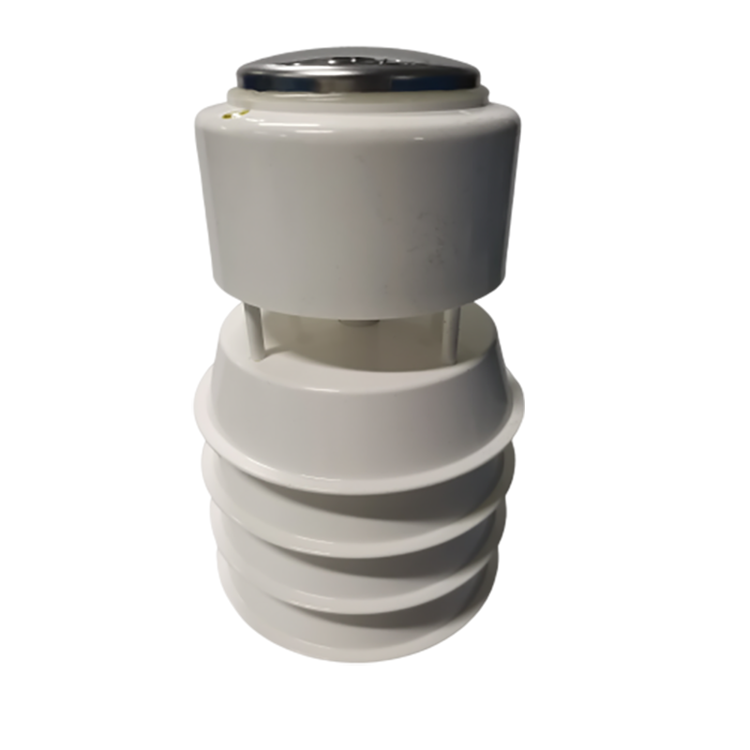

Sensor ultrasónico de velocidad y dirección del viento	Estaciones meteorológicas ultrasónicas 5 en 1	Estación meteorológica ultrasónica 6 en 1	Estación meteorológica ultrasónica todo en uno

3. Anemómetro de hilo caliente

   Descripción: Utiliza un alambre fino calentado por corriente eléctrica. Al circular aire sobre el alambre, este se enfría y el cambio de temperatura es proporcional a la velocidad del viento. El anemómetro ajusta la corriente para mantener una temperatura constante, lo que permite calcular la velocidad del viento.

   - Ventajas: Alta precisión, especialmente adecuado para medir velocidades de viento muy bajas, tiempo de respuesta rápido.

   - Desventajas: Frágil, sensible a los contaminantes, no apto para uso exterior.

   Principio de funcionamiento: El cable calefactor se enfría con el viento, y la cantidad de enfriamiento es proporcional a la velocidad del viento. El anemómetro ajusta la corriente para mantener una temperatura constante, y la corriente requerida se utiliza para calcular la velocidad del viento.

4. Anemómetro láser Doppler

   Descripción: Utiliza luz láser y detecta el efecto Doppler en la frecuencia de la luz dispersada por las partículas en el aire para medir la velocidad del viento. Ofrece alta precisión y puede medir la velocidad del viento en múltiples direcciones simultáneamente.

   - Ventajas: Precisión y resolución extremadamente altas, medición no intrusiva.

   - Desventajas: Costoso y complejo, normalmente se utiliza en entornos de laboratorio o aplicaciones especializadas.

   Principio de funcionamiento: Un rayo láser se divide en dos haces que se intersecan en un punto del aire. Las partículas en el aire dispersan la luz, y midiendo el desplazamiento de frecuencia (desplazamiento Doppler) de la luz dispersada, se determinan la velocidad y la dirección del viento.

5. Anemómetro de tubo de Pitot

   Descripción: Mide la velocidad del viento detectando la diferencia entre la presión estática y la dinámica. Se utiliza comúnmente en aplicaciones aeronáuticas e industriales.

   - Ventajas: Simple y confiable, ampliamente utilizado en sistemas de ventilación industriales y de aeronaves.

   - Desventajas: No es adecuado para medir velocidades de viento bajas, requiere calibración para obtener lecturas precisas.

   Principio de funcionamiento: El tubo de Pitot mide la diferencia entre la presión estática (presión cuando el aire está en reposo) y la presión dinámica (presión causada por el aire en movimiento). El principio de Bernoulli se utiliza para calcular la velocidad del viento a partir de esta diferencia de presión.

Aplicaciones de los anemómetros de viento

Los anemómetros de viento desempeñan un papel crucial en diversas industrias y aplicaciones, proporcionando datos valiosos para la toma de decisiones, la seguridad y la eficiencia. Algunas aplicaciones clave incluyen:

 1. Meteorología y pronóstico del tiempo

   - Función: Los anemómetros de viento son esenciales en las estaciones meteorológicas , ya que proporcionan datos en tiempo real sobre la velocidad y dirección del viento. Esta información se utiliza para predecir patrones meteorológicos, rastrear tormentas y emitir alertas ante fenómenos meteorológicos severos.

   - Beneficios: La recopilación de datos precisa y continua respalda tanto la investigación climática a largo plazo como la previsión meteorológica a corto plazo.

 2. Aviación

   - Función: Los anemómetros de viento se utilizan en los aeropuertos para monitorear las condiciones del viento, garantizando despegues y aterrizajes seguros. Los pilotos se basan en los datos del viento para ajustar sus planes de vuelo y evitar condiciones peligrosas como vientos cruzados o ráfagas.

   - Beneficios: Los datos en tiempo real ayudan a los pilotos a tomar decisiones informadas, mejorando la seguridad y la eficiencia del vuelo.

3. Navegación marítima

   - Función: Los buques y las plataformas marinas utilizan anemómetros de viento para monitorear las condiciones del viento, lo que ayuda a los navegantes a planificar rutas y evitar condiciones meteorológicas peligrosas. Los datos eólicos también son importantes para la seguridad marítima y la planificación operativa.

   - Beneficios: El monitoreo continuo de las condiciones del viento garantiza una navegación y operaciones seguras y eficientes en el mar.

4. Energía eólica

   - Función: Los parques eólicos utilizan anemómetros para optimizar el rendimiento de las turbinas eólicas. Los datos precisos de la velocidad y dirección del viento ayudan a los operadores a ajustar las palas de las turbinas para maximizar la producción de energía y minimizar el desgaste.

   - Beneficios: Mayor eficiencia energética, menores costos de mantenimiento y mayor vida útil de la turbina.

5. Monitoreo ambiental

   - Función: Los anemómetros de viento se utilizan en estudios ambientales para monitorear la calidad del aire, la dispersión de contaminantes y el cambio climático. Los datos eólicos ayudan a los investigadores a comprender cómo se propagan los contaminantes y cómo los patrones de viento afectan a los ecosistemas locales.

   - Beneficios: Apoya los esfuerzos de protección ambiental y proporciona datos valiosos para la formulación de políticas y medidas de conservación.

6. Agricultura

   Rol: Los agricultores utilizan anemómetros de viento para monitorear las condiciones del viento en invernaderos, huertos y campos abiertos. Los datos eólicos ayudan a los agricultores a gestionar el riego, proteger los cultivos de los daños causados por el viento y optimizar los calendarios de siembra y cosecha.

   - Beneficios: Mayor rendimiento de los cultivos, menor uso de agua y mejor manejo de plagas y enfermedades.

7. Construcción e Ingeniería Civil

   Función: Los anemómetros de viento se utilizan en obras de construcción, especialmente en edificios de gran altura, puentes y grúas. Los datos de viento ayudan a garantizar la seguridad de los trabajadores y a prevenir daños en los equipos.

   - Beneficios: Reducción del riesgo de accidentes y retrasos, garantizando que los proyectos se completen a tiempo.

Comparación de sensores de viento mecánicos y sensores de viento ultrasónicos:

1. Intuición:

 Los sensores mecánicos de viento utilizan diseños tradicionales, como anemómetros de tres cazoletas o de palas espirales. El principio es simple e intuitivo, fácil de entender y mantener. Los usuarios pueden observar directamente la rotación de las cazoletas o palas, lo que les ayuda a comprender su principio de funcionamiento.

Los sensores ultrasónicos de viento, por otro lado, funcionan basándose en la diferencia temporal de propagación de las ondas ultrasónicas para medir la velocidad y la dirección del viento. La tecnología es más avanzada, pero el principio es más complejo, y al usuario promedio podría resultarle difícil comprender intuitivamente su funcionamiento.

 2. Costo inicial:

Los sensores de viento mecánicos tienen procesos de fabricación relativamente simples y bajos costos de material, lo que hace que su costo de compra inicial sea menor, haciéndolos adecuados para aplicaciones con presupuestos limitados.

 Los sensores de viento ultrasónicos utilizan electrónica más avanzada y algoritmos de procesamiento de señales complejos, lo que genera mayores costos de fabricación y, por lo tanto, un precio de compra inicial más elevado.

 3. Requisitos de mantenimiento:

Los sensores mecánicos de viento contienen piezas móviles (como copas de viento y rodamientos), que son propensas al desgaste con el tiempo y requieren mantenimiento y calibración regulares para garantizar la precisión de la medición. En entornos hostiles, la frecuencia de mantenimiento puede aumentar.

Los sensores ultrasónicos de viento no tienen piezas móviles, lo que reduce la probabilidad de desgaste mecánico. Por lo tanto, requieren menos mantenimiento y son ideales para aplicaciones de monitoreo ambiental a largo plazo sin supervisión.

4. Límite mínimo de velocidad del viento al iniciar:

Los sensores mecánicos de viento tienen un límite mínimo de velocidad inicial del viento, generalmente de alrededor de 0,5 m/s. Si la velocidad del viento cae por debajo de este valor, las copas o aspas no pueden empezar a girar, lo que impide medir con precisión la velocidad del viento en condiciones de viento bajo.

 Los sensores de viento ultrasónicos pueden medir con precisión desde velocidad cero del viento hasta velocidades altas del viento, lo que los hace particularmente adecuados para aplicaciones que requieren capturar cambios leves del viento, como investigación meteorológica, monitoreo agrícola, etc.

 5. Precisión:

 La precisión de los sensores mecánicos de viento tiende a disminuir con el tiempo, principalmente debido al desgaste y envejecimiento de los componentes mecánicos. Por lo tanto, requieren una calibración regular para mantener la precisión de la medición después de un uso prolongado.

 Los sensores de viento ultrasónicos, al ser independientes del movimiento mecánico, no se ven afectados por el desgaste mecánico y pueden proporcionar datos estables y altamente precisos de velocidad y dirección del viento, lo que los hace adecuados para aplicaciones con requisitos de alta precisión.

 6. Velocidad de respuesta:

 Los sensores mecánicos de viento tienen una velocidad de respuesta relativamente lenta, especialmente al medir la velocidad instantánea del viento. Puede haber retrasos debido a que los componentes mecánicos necesitan tiempo para alcanzar una velocidad de rotación estable.

 Los sensores ultrasónicos de viento tienen una respuesta rápida y pueden capturar cambios en la velocidad del viento en un corto período de tiempo. Esta característica es particularmente útil para medir la velocidad instantánea del viento y las ráfagas, como en la aviación, el transporte marítimo y otros sectores similares.

 7. Versatilidad:

 Los sensores mecánicos de viento suelen medir únicamente la velocidad del viento, y algunos modelos incorporan una veleta para medir su dirección. Sin embargo, el rango de medición de la dirección es limitado, generalmente a 180° o 360°, según el diseño.

 Los sensores de viento ultrasónicos pueden medir simultáneamente la velocidad y la dirección del viento y pueden realizar mediciones de 360° sin limitaciones angulares, lo que proporciona más funcionalidad y flexibilidad, haciéndolos adecuados para aplicaciones que requieren datos completos del campo de viento.

 8. Adaptabilidad ambiental:

 Los sensores mecánicos de viento son sensibles al polvo, la nieve y los entornos corrosivos. La exposición prolongada a estas condiciones puede causar daños o degradación de los componentes mecánicos, lo que afecta la precisión de la medición.

 Los sensores de viento ultrasónicos tienen una fuerte adaptabilidad ambiental y pueden funcionar en condiciones climáticas adversas sin verse afectados por la contaminación o la corrosión, lo que los hace ideales para su uso en entornos extremos como plataformas marinas o estaciones meteorológicas de montaña.

 9. Complejidad:

 Los sensores mecánicos de viento son relativamente sencillos de diseñar y operar. No se requieren conocimientos avanzados de electrónica para su instalación y uso, lo que los hace ideales para aplicaciones con requisitos técnicos más sencillos.

 Los sensores ultrasónicos de viento requieren un procesamiento de señales electrónicas y un software más complejos, lo que implica mayores exigencias de hardware y software. Son más adecuados para usuarios con cierta formación técnica o para campos especializados.

Resumen:

 Los anemómetros son herramientas esenciales para medir la velocidad y dirección del viento y se utilizan ampliamente en meteorología, aviación, sector marítimo, energía eólica, monitoreo ambiental, agricultura y otros campos. La selección del tipo adecuado de anemómetro depende de los requisitos específicos de la aplicación, el presupuesto y la capacidad de mantenimiento. Los sensores mecánicos de viento, gracias a su simplicidad y rentabilidad, aún son útiles en ciertas aplicaciones, especialmente donde los costos de mantenimiento son bajos y los requisitos de precisión no son altos. Los sensores ultrasónicos de viento, con su alta precisión, bajo mantenimiento, amplio rango de medición y robusta adaptabilidad ambiental, son más adecuados para aplicaciones que requieren estabilidad a largo plazo y datos de alta precisión, como la investigación meteorológica, la evaluación de la energía eólica y la agricultura de precisión.
