Factores de conductividad en el monitoreo de la calidad del agua: temperatura, iones y selección de sensores

La conductividad es un indicador rápido de la concentración iónica, el cambio de salinidad, la contaminación química y la estabilidad del agua de proceso. Es fácil de mostrar, pero necesita una compensación de temperatura y una selección de rango correctas para que sea útil en sistemas de ingeniería.

Este artículo está escrito para distribuidores, integradores de sistemas, contratistas de ingeniería y equipos de adquisiciones industriales que necesitan que los datos sobre la calidad del agua se conviertan en información utilizable de control, alarma o cumplimiento. Los términos clave incluyen sensor de conductividad para la calidad del agua, sensor EC en línea RS485 Modbus, compensación de temperatura de conductividad del agua, monitoreo de conductividad TDS, selección de sensor de conductividad industrial, monitoreo de agua potable, monitoreo de agua superficial, agua de proceso industrial.

Lo que la conductividad indica en un proyecto de calidad del agua

La conductividad describe la facilidad con la que un medio transporta corriente eléctrica. En el monitoreo de la calidad del agua, se relaciona con las sales disueltas y otras sustancias electrolíticas. Para el agua potable, el agua superficial, el agua de suministro y las aguas residuales, la conductividad puede mostrar cambios iónicos anormales antes que muchos indicadores de laboratorio.

El material destaca la temperatura, la concentración de electrolitos disueltos y el comportamiento del material como factores que influyen en la conductividad. Para proyectos de agua, la compensación de temperatura es la preocupación práctica más común porque las lecturas de diferentes temperaturas necesitan una base de referencia común.

Posición del sensor EC en un sistema de monitoreo en línea

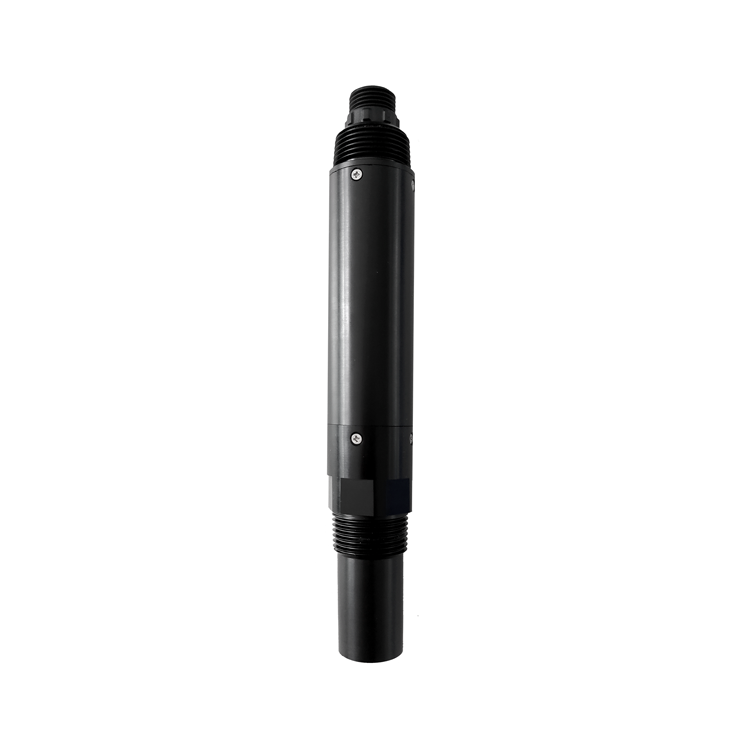

El sensor de conductividad en línea NiuBoL NBL-WQ-EC se puede instalar en tanques, canales, tuberías o estaciones de monitoreo. Puede enviar valores de conductividad y TDS a un PLC, DCS, computadora industrial, grabadora, pantalla táctil o puerta de enlace IoT.

Compatibilidad de comunicación y protocolo

RS485 Modbus RTU permite que el sensor EC funcione como parte de un sistema de calidad del agua más grande. La conductividad se puede almacenar junto con pH, turbidez, cloro residual, nitrógeno amoniacal y datos de flujo para la interpretación del proceso.

Para la entrega de ingeniería, RS485 Modbus RTU debe tratarse como parte de la arquitectura de medición. Antes de entregar el sistema, se deben documentar la planificación de direcciones, la escala del registro, la puesta a tierra, el blindaje y las uniones impermeables. Esto ayuda al comprador a ampliar el proyecto más adelante sin reemplazar la capa de medición original.

Compensación de temperatura y comparación de referencia

La conductividad cambia con la temperatura. Sin compensación, un cambio en la temperatura del agua puede interpretarse erróneamente como un cambio en la concentración iónica.

La compensación automática de temperatura Pt1000 ayuda al sistema a comparar datos de manera más consistente entre cambios de día y noche, cambios estacionales y diferentes condiciones de proceso.

Concentración, TDS y significado del proceso

En soluciones acuosas, la conductividad generalmente aumenta cuando aumentan las sales disueltas o las impurezas de electrolitos. Esto hace que EC sea útil para cambios de fuentes de agua, monitoreo de procesos de membranas, agua de enjuague industrial, concentración de agua de enfriamiento y detección de descargas anormales.

La salida de TDS puede ser útil para los operadores, pero los equipos de adquisiciones deben comprender que TDS se deriva de la conductividad y depende de los supuestos de conversión.

Parámetros técnicos

La tabla resume los parámetros del sensor de conductividad en línea NBL-WQ-EC para la adquisición y la integración del sistema.

Diferencia de mantenimiento entre tipos de electrodos

Los electrodos convencionales necesitan limpieza y calibración periódicas. Los depósitos deben eliminarse cuidadosamente con un cepillo suave y agua destilada. Los electrodos inductivos pueden tolerar ambientes más sucios, pero la carcasa aún necesita inspección cuando la incrustación es intensa.

El método de mantenimiento correcto depende del tipo de sonda y de la matriz del agua. Una estación de agua potable y un punto de aguas residuales industriales no deberían tener el mismo plan de servicio.

Compensación de temperatura en lenguaje de adquisiciones

Un valor de conductividad sin contexto de temperatura puede resultar difícil de comparar. Los documentos de adquisición deben indicar si el sensor tiene compensación automática de temperatura, qué elemento de temperatura se utiliza y cómo la plataforma muestra los valores compensados.

Esto es importante para estaciones exteriores, sistemas de refrigeración y redes de agua donde la variación de temperatura diaria y estacional es normal. La compensación estable ayuda a los operadores a evitar interpretar el movimiento impulsado por la temperatura como un cambio real de salinidad o contaminación.

Uso de la conductividad como parámetro de detección

La conductividad no es un análisis completo de la calidad del agua, pero es una señal de detección eficaz. Un cambio repentino de EC puede indicar una intrusión de agua salada, una fuga de productos químicos, aguas residuales concentradas, un enjuague deficiente o un cambio en la concentración del agua de refrigeración.

Cuando la conductividad se combina con pH, turbidez y flujo, el operador obtiene una base más sólida para decidir si tomar muestras, alarmar o ajustar el tratamiento. Esto hace que EC sea valioso tanto en estaciones de bajo costo como en circuitos de control industrial.

Gestión de unidades e integración de plataformas

La conductividad se puede mostrar como uS/cm o mS/cm, mientras que TDS se puede mostrar en mg/L. Una discrepancia de unidades en un SCADA o una plataforma en la nube puede hacer que un valor normal parezca anormal por un factor de 1000.

El integrador de sistemas debe verificar las unidades durante la puesta en servicio, documentar el escalado del registro y mantener una captura de pantalla o un registro de aceptación. Este pequeño paso evita muchas disputas de datos posteriores.

Decisiones de adquisición más allá del rango EC

El alcance es importante, pero no es la única decisión. El comprador debe confirmar si el proceso necesita conductividad únicamente, conductividad más TDS, salida de temperatura, salida de alarma, documentación de registro Modbus, personalización de cables o un controlador de pantalla.

Para los fabricantes de gabinetes OEM, la comunicación RS485 reduce el trabajo de escalado analógico, pero solo si el mapa de registros y la conversión de unidades son claros. Para proyectos de reemplazo, la salida analógica opcional o la compatibilidad del controlador aún pueden ser importantes.

Una buena consulta de conductividad incluye el tipo de agua, el valor normal esperado, el valor máximo posible, el método de instalación, el material de la tubería o tanque, el modelo del controlador y la unidad de visualización de datos requerida. Estos detalles ayudan a evitar la selección de un sensor que funciona eléctricamente pero que no se adapta al flujo de trabajo del cliente.

Comprobaciones de aceptación de datos EC y TDS

La puesta en servicio debe confirmar que los valores de conductividad y TDS se muestran en las unidades correctas y que la compensación de temperatura está habilitada según lo especificado. El equipo debe probar el sensor en una solución estándar y registrar el valor antes de instalarlo en el proceso.

Para proyectos de monitoreo remoto, la plataforma debe almacenar eventos de conductividad, temperatura y alarma por separado. Si solo se almacena un valor TDS convertido, la resolución de problemas posterior se vuelve más difícil porque se pierde la tendencia EC original.

Cuando se utiliza la conductividad para purga, control de enjuague o alarma de fuente de agua, la prueba de aceptación debe incluir el relé, PLC o la acción de la plataforma conectada al valor. Esto demuestra que los datos no sólo son visibles, sino también operativos.

Para proyectos de múltiples sitios, el uso del mismo rango EC y unidad de visualización en todas las estaciones hace que los informes sean más limpios y reduce los errores de capacitación del operador. La cotización también debe indicar si el cliente necesita una pantalla local o solo datos de puerta de enlace. Esta pequeña aclaración ayuda a los distribuidores a evitar el suministro de hardware de exhibición innecesario y trabajo adicional en gabinetes.

Escenarios de aplicación

Agua Potable y Agua de Abastecimiento

Desafío del entorno del sitio:Los cambios de fuente o los problemas de tratamiento pueden cambiar la concentración de iones.

Esquema de integración del sistema:Instalar monitoreo EC con pH y turbidez en puntos de planta o red.

Valor para el usuario entregado:Los operadores obtienen una indicación rápida de la química anormal del agua.

Agua de enjuague industrial

Desafío del entorno del sitio:La conductividad indica arrastre, contaminación o eficiencia del enjuague.

Esquema de integración del sistema:Conecte el sensor EC a PLC y use alarmas o enclavamientos de proceso.

Valor para el usuario entregado:La planta puede reducir el desperdicio de agua y proteger la calidad del producto.

Circuito de agua de refrigeración

Desafío del entorno del sitio:Los ciclos de concentración afectan el riesgo de incrustaciones y corrosión.

Esquema de integración del sistema:Utilice la tendencia de conductividad con la estrategia de control de purga.

Valor para el usuario entregado:Los equipos de mantenimiento pueden gestionar el uso del agua y el riesgo de incrustación.

Estación de aguas superficiales

Desafío del entorno del sitio:Las precipitaciones, la intrusión de agua salada o la afluencia industrial pueden cambiar la carga iónica.

Esquema de integración del sistema:Implemente EC con temperatura, pH y turbidez en una estación de campo.

Valor para el usuario entregado:Los gestores ambientales reciben alertas tempranas sobre los cambios en la calidad del agua.

Guía de selección de sensores de conductividad

La selección de conductividad debe coincidir con el tipo de agua, el rango esperado y el entorno de mantenimiento.

• Seleccione el rango según el estado del agua pura, potable, superficial o residual.
• Utilice la compensación de temperatura para datos de tendencias comparables.
• Confirme si la plataforma requiere la salida TDS.
• Elija el método de instalación según la condición del tanque, tubería o canal.
• Definir un cronograma de limpieza y calibración según el riesgo de contaminación.

Detalles de calibración e instalación

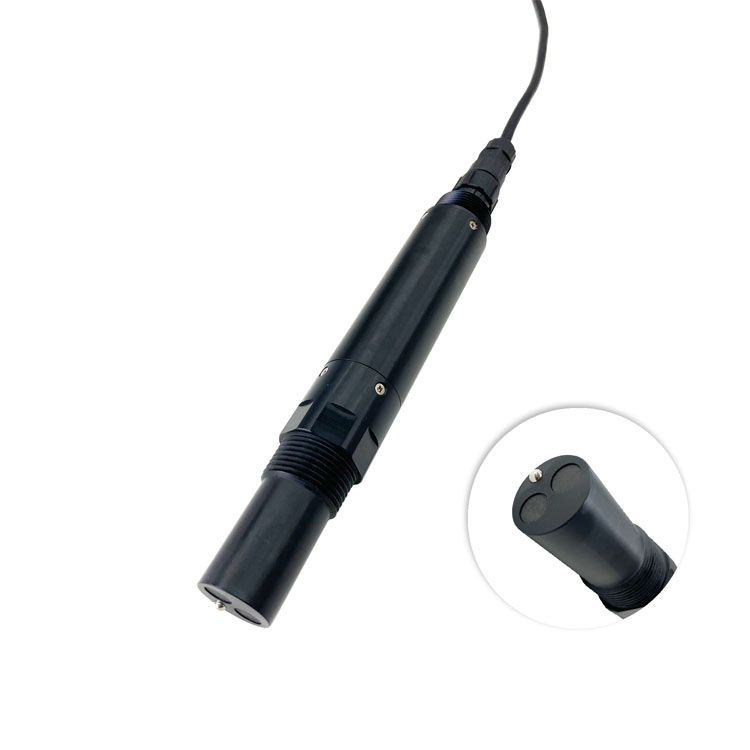

La calibración a cero se puede realizar después de limpiar y secar la sonda, con el sensor encendido y colocado verticalmente en el aire hasta que se estabilice. La calibración de pendiente utiliza una solución estándar dentro del rango requerido, con espacio libre desde el fondo del recipiente y la pared lateral.

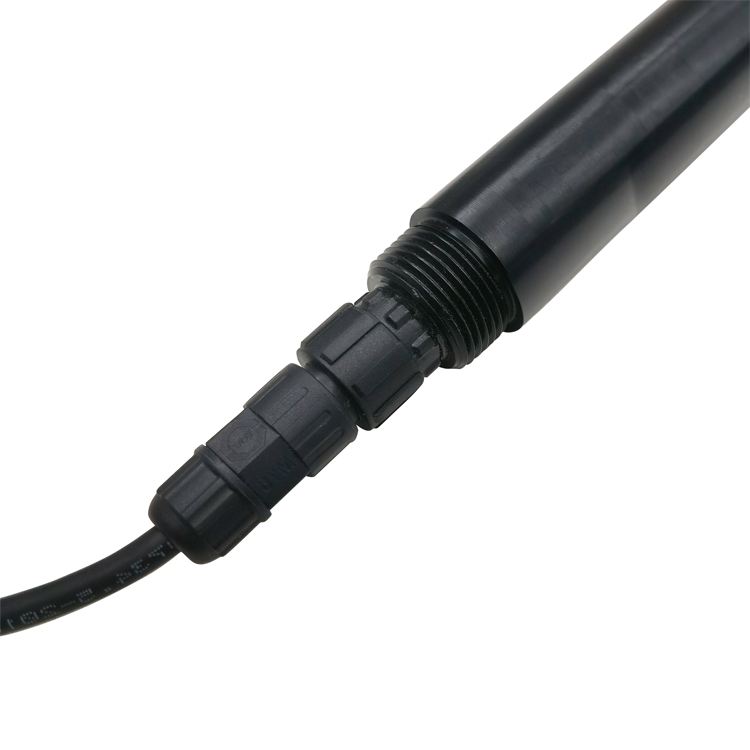

Para tuberías y tanques, la instalación 3/4 NPT debe sellarse correctamente y el cable debe protegerse de tensiones a largo plazo.

Notas de integración del sistema

La conductividad suele ser confiable, pero una instalación deficiente aún puede generar datos engañosos.

• Evite zonas muertas y burbujas atrapadas.
• Mantenga limpia la superficie del electrodo sin rayarla.
• No estire el cable durante la instalación por inmersión.
• Registre la configuración de compensación de temperatura en el archivo del proyecto.
• Verificar unidades en la plataforma: uS/cm, mS/cm o TDS mg/L.

Preguntas frecuentes

Preguntas técnicas

P1: ¿Qué factores afectan la conductividad?

La temperatura, la concentración de electrolitos disueltos, la química del agua y el estado del sensor afectan las lecturas de conductividad.

P2: ¿Puede la conductividad mostrar contaminación?

Puede indicar cambios iónicos o una entrada anormal, pero no identifica todos los contaminantes por sí solo.

P3: ¿El sistema es compatible con RS485 Modbus RTU?

Sí. La interfaz de ingeniería recomendada es RS485 Modbus RTU, por lo que los valores se pueden leer mediante PLC, DCS, RTU, SCADA, computadora industrial, grabadora o puerta de enlace IoT.

Preguntas de selección

P4: ¿Se puede integrar el sensor con los gabinetes de control existentes?

Sí. Al dispositivo de campo se le debe asignar una dirección Modbus, se debe confirmar el escalado del registro y se debe verificar la fuente de alimentación y la ruta del cable antes de la puesta en servicio.

P5: ¿Por qué es importante la compensación de temperatura?

Los cambios de temperatura pueden afectar las mediciones electroquímicas, ópticas y de conductividad. La compensación automática ayuda a reducir la deriva cuando cambia la temperatura del agua.

P6: ¿Cuál es el alcance del sensor NBL-WQ-EC?

El rango de referencia es de 0 a 5000 uS/cm, con TDS de 0 a 3000 mg/L.

Preguntas sobre adquisiciones y proyectos

P7: ¿Por qué comprobar las unidades con cuidado?

Una plataforma configurada para mS/cm mientras el sensor informa uS/cm puede generar un gran error de interpretación.

P8: ¿Cómo se debe seleccionar la gama de modelos?

El rango seleccionado debe cubrir el funcionamiento normal, los valores de alarma esperados y los eventos anormales sin perder resolución en el rango de trabajo.

P9: ¿Un proyecto debería utilizar un sensor o una estación multiparamétrica?

Un solo sensor es suficiente cuando se requiere una decisión. Una estación es mejor cuando se deben interpretar varios parámetros juntos para la descarga, el control de procesos o la gestión de la acuicultura.

P10: ¿Qué se debe comprobar antes de realizar el pedido?

Confirme el tipo de agua, la concentración esperada, el método de instalación, la longitud del cable, la interfaz de salida, la fuente de alimentación, el tipo de controlador, el acceso para limpieza y la documentación requerida.

Resumen

El monitoreo de la conductividad es valioso porque brinda información rápida sobre el cambio iónico y la estabilidad del agua de proceso. Los sensores NiuBoL NBL-WQ-EC proporcionan salida RS485 Modbus RTU, compensación de temperatura y datos EC ​​/ TDS en línea para agua potable, agua superficial y sistemas industriales.
