Principio del sensor de oxígeno disuelto por fluorescencia e integración RS485

El oxígeno disuelto es uno de los parámetros de calidad del agua más operativos. En acuicultura afecta la supervivencia y alimentación de los animales; en aguas residuales afecta el tratamiento biológico y la energía del soplador; en el monitoreo ambiental refleja la condición ecológica.

En las especificaciones del proyecto, este requisito a menudo se describe como sensor de oxígeno disuelto por fluorescencia, sensor RS485 Modbus DO, sonda óptica de oxígeno disuelto, monitoreo de oxígeno disuelto en acuicultura, con contextos operativos como monitoreo de oxígeno en acuicultura, control de aireación de aguas residuales y monitoreo ambiental del agua.

Antecedentes del proyecto y demanda de aplicaciones industriales

Los sensores de oxígeno disuelto por fluorescencia son atractivos para proyectos B2B porque no consumen oxígeno, no requieren electrolitos y dependen menos del flujo que las sondas electroquímicas de membrana. Esto reduce el trabajo de mantenimiento en estanques, tanques de aireación y estaciones de monitoreo de campo.

Un integrador de sistemas normalmente tiene que combinar detección en línea, cableado de gabinete, protección de campo, adquisición de datos, lógica de alarma y acceso a mantenimiento en un solo producto. Por lo tanto, el sensor debe juzgarse por más de una línea de precisión: la interfaz, la longitud del cable, el material de la carcasa, el método de calibración, el plan de repuestos y la compatibilidad con la plataforma de control existente afectan el riesgo del proyecto.

Posición del producto en el sistema de monitoreo

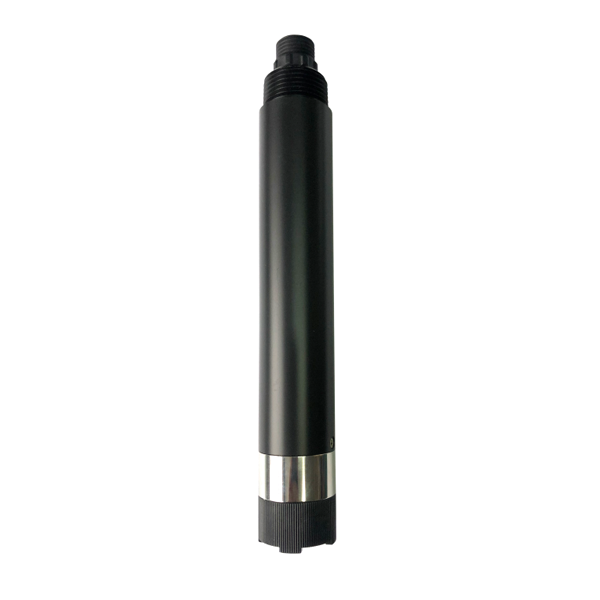

El sensor de fluorescencia NiuBoL DO se instala en el cuerpo de agua, tanque o ruta de flujo y envía la concentración y temperatura DO al sistema de control. Se puede vincular con aireadores, sopladores, alarmas o software de monitoreo remoto.

En una arquitectura completa, la sonda es la fuente de datos de campo, el controlador o puerta de enlace es el concentrador de datos y el SCADA o plataforma en la nube es la capa de decisión. Los sensores NiuBoL son adecuados para esta estructura en capas porque los valores medidos se pueden leer directamente a través de comunicación digital, mientras que se pueden agregar pantallas locales, lógica de relé o salidas analógicas cuando las especificaciones de la planta lo requieran.

Compatibilidad de comunicación y protocolo

Para la entrega de ingeniería, RS485 y Modbus RTU suelen ser más importantes que el estilo de visualización del instrumento. El sensor debe exponer registros estables para el valor medido, la temperatura, el estado de calibración y la dirección del dispositivo, de modo que un servidor PLC, RTU, DCS, SCADA ​​o una puerta de enlace IoT puedan leer los mismos datos sin reescribir la lógica de control. Un cable blindado, una polaridad A/B correcta, una conexión a tierra de un solo punto y configuraciones de velocidad en baudios documentadas reducen el tiempo de puesta en servicio en rutas de cable largas. Cuando un gabinete antiguo requiere 4-20 mA analógicos, la señal analógica se puede conservar para el control local mientras que RS485 Modbus RTU se utiliza para diagnóstico y adquisición remota de datos.

RS485 Modbus RTU permite distribuir múltiples sensores DO en estanques, tanques o cuencas. Una puerta de enlace o PLC puede sondear cada dirección y aplicar lógica de alarma local antes de reenviar datos a la plataforma.

Parámetros Técnicos para la Evaluación de Adquisiciones

Los siguientes parámetros técnicos provienen de la especificación del sensor de oxígeno disuelto fluorescente en línea NBL-WQ-DO.

Cómo la medición respalda las decisiones de control

El sensor de oxígeno disuelto de fluorescencia es valioso cuando su lectura está relacionada con una decisión: ajuste de dosis, operación de la bomba, control de aireación, inspección de filtros, alarma del operador, ticket de mantenimiento o registro de cumplimiento. Durante la revisión del diseño, el integrador debe definir si el valor medido se utiliza para control de circuito cerrado, protección de enclavamiento, alarma de supervisión o documentación de tendencias. Estas opciones afectan el intervalo de sondeo, el retraso de la alarma, la escala del registro, los requisitos de visualización local y si el gabinete necesita puntos de muestreo manuales redundantes.

Para muchos proyectos hídricos, el resultado de ingeniería más útil no es un número único sino una tendencia estable. Un pico breve puede indicar burbujas, actividad de limpieza o alteración de la muestra; una deriva sostenida puede indicar un desequilibrio químico, incrustaciones, cambios biológicos o un evento de proceso real. Al mantener el sensor en un mapa Modbus documentado, el equipo del proyecto puede comparar la lectura con el flujo, el estado de la bomba, la tasa de dosificación de productos químicos y las comprobaciones de laboratorio. Esto facilita la resolución de problemas después de la entrega, especialmente para los distribuidores que brindan soporte a clientes remotos.

Escenarios de aplicación para integradores de sistemas

Estanque de acuicultura y pista de carreras

Desafío del entorno del sitio:El oxígeno disuelto puede disminuir durante la noche, durante el tiempo nublado o después de grandes cargas de alimentación.

Esquema de integración del sistema:Instale sensores de fluorescencia DO en zonas de agua representativas y conéctelos a controladores de aireación.

Valor para el usuario entregado:La aireación se puede programar según datos reales de DO, lo que reduce el riesgo y al mismo tiempo controla el uso de energía.

Cuenca de aireación de aguas residuales

Desafío del entorno del sitio:Un DO insuficiente reduce la eficiencia del tratamiento, mientras que una aireación excesiva desperdicia energía.

Esquema de integración del sistema:Integre los datos de DO con el control del soplador a través de PLC o SCADA.

Valor para el usuario entregado:La planta puede equilibrar el rendimiento del tratamiento biológico con el consumo de energía.

Monitoreo ambiental de aguas superficiales

Desafío del entorno del sitio:La variación DO indica condición ecológica y carga orgánica.

Esquema de integración del sistema:Implemente sensores DO con temperatura y conductividad en una estación costera o boya.

Valor para el usuario entregado:Los proyectos ambientales reciben datos de tendencias continuos para evaluación y alerta.

Sistemas de tratamiento piloto y de laboratorio

Desafío del entorno del sitio:Los reactores piloto necesitan registros DO repetibles durante las pruebas del proceso.

Esquema de integración del sistema:Utilice la salida RS485 Modbus RTU para registrar DO, la temperatura y el estado en la plataforma de prueba.

Valor para el usuario entregado:Los ingenieros pueden comparar ejecuciones de tratamiento utilizando datos digitales consistentes.

Guía de selección

La selección debe partir del objetivo del proceso, no de una imagen de catálogo. Una planta que necesita dosificación química de circuito cerrado, una estación de monitoreo que necesita tendencias con calidad de evidencia y un gabinete OEM que necesita registros Modbus repetibles pueden elegir diferentes configuraciones mecánicas y de salida.

• Seleccione el rango DO y el requisito de saturación según la acuicultura, las aguas residuales o el uso ambiental.
• Elija posiciones de instalación que representen el cuerpo de agua real y evite que los sedimentos entierren la tapa óptica.
• Utilice DO óptico cuando sea importante un bajo mantenimiento y ningún consumo de oxígeno.
• Planificar el reemplazo y limpieza de tapas ópticas como parte del contrato de servicio.
• Integre DO con temperatura, pH y nitrógeno amoniacal para proyectos de acuicultura.

Puntos de evaluación de distribuidores, OEM y contratistas

Para un distribuidor, la evaluación es diferente a la lista de verificación de un comprador de laboratorio. El producto debe ser repetible en muchos sitios de clientes, fácil de explicar durante la cotización y lo suficientemente claro para la resolución de problemas posventa. Una oferta práctica debe indicar el modelo del sensor, las salidas disponibles, los accesorios de instalación, la opción de cable, las piezas de mantenimiento esperadas y el tipo de controlador o puerta de enlace al que se puede conectar. Esto ayuda al distribuidor a responder preguntas técnicas sin retrasar cada consulta para una revisión de ingeniería completa.

Para los fabricantes de gabinetes OEM y los contratistas de ingeniería, la principal preocupación es la repetibilidad de la integración. Si se utiliza la misma estructura RS485 Modbus RTU en los sensores pH, DO, turbidez, cloro, dureza o lodos, el dibujo del gabinete, el programa PLC ​​y la lista de verificación de puesta en servicio se pueden reutilizar con cambios menores. Esto reduce el riesgo de ejecución del proyecto y facilita la expansión cuando el cliente luego solicita más puntos de monitoreo, carga remota de datos o una estación combinada de calidad del agua.

Notas de integración del sistema

La mayoría de los problemas de puesta en marcha aparecen en el límite entre la sonda y el armario de control. Las siguientes comprobaciones ayudan a los distribuidores e integradores a reducir la repetición del trabajo en el sitio.

• Retire la tapa protectora antes de usar y evite rayar la membrana fluorescente.
• No lo instale donde lodo o sedimento cubra continuamente la cara de detección.
• Utilice cableado de comunicación blindado para rutas de cables largas.
• Registre los entornos de compensación de salinidad cuando se trate de acuicultura con agua salina o salobre.
• Tendencia DO junto con el funcionamiento del aireador o soplador para verificar el efecto de control.

Documentación de adquisiciones y entrega del proyecto.

Una orden de compra debe incluir más que el nombre del modelo y la cantidad. Para cada instrumento, confirme el parámetro medido, rango, fuente de alimentación, señal de salida, longitud del cable, accesorios de montaje, material húmedo, nivel de protección, accesorios de calibración y documentación requerida. Cuando el proyecto incluye varios sensores, se debe preparar una lista de registros y un plan de direcciones antes de comenzar el cableado del gabinete. Esto evita direcciones Modbus duplicadas y ayuda al ingeniero de PLC a reservar los bloques de datos correctos.

En el momento de la entrega, el propietario debe recibir el registro de cableado, la configuración del Modbus, fotografías de instalación, registro de calibración, intervalo de limpieza, repuestos recomendados y lecturas de la prueba de aceptación. Para los contratistas de ingeniería, esta documentación también es una ventaja comercial: muestra que el paquete de sensores se entregó como un subsistema de medición integrado, no como piezas sueltas. Para los distribuidores, el mismo archivo resulta útil cuando un cliente solicita sondas de reemplazo, cables más largos, aclaración de protocolo o puntos de monitoreo adicionales meses después de la primera instalación.

Preguntas frecuentes

Preguntas técnicas

P1: ¿El sensor es compatible con RS485 Modbus RTU?

Sí. La ruta de integración estándar es RS485 con Modbus RTU, lo que permite la conexión a puertas de enlace PLC, RTU, DCS, SCADA ​​y IoT que admiten sondeo en serie.

P2: ¿Se puede instalar el sensor al aire libre o en posiciones sumergidas?

Las sondas de calidad del agua en línea NiuBoL relevantes están diseñadas con protección IP68. El método de instalación final aún debe proteger las cajas de conexiones, los prensaestopas y las entradas de gabinetes contra la entrada de agua.

P3: ¿Con qué frecuencia se debe realizar la calibración?

El intervalo de calibración depende de la calidad del agua, el nivel de contaminación y la confianza de los datos requeridos. Los proyectos de agua potable y control de procesos generalmente definen un cronograma de calibración fijo, mientras que los proyectos de aguas residuales también pueden desencadenar limpieza y calibración después de una deriva anormal.

P4: ¿Por qué el DO óptico no requiere flujo de muestra?

El método de extinción de fluorescencia no consume oxígeno durante la medición, por lo que no depende del movimiento continuo de la muestra como muchas sondas electroquímicas.

Preguntas de selección

P5: ¿Cómo debo elegir entre un sensor monoparamétrico y una estación multiparamétrica?

Utilice un sensor de un solo parámetro cuando una variable de control sea crítica y el cableado deba ser simple. Utilice una estación multiparamétrica cuando los datos pH, ORP, turbidez, DO, conductividad o cloro deban correlacionarse para tomar decisiones operativas.

P6: ¿Aún son necesarios 4-20 mA si Modbus RTU está disponible?

Modbus Se prefiere RTU para adquisición y diagnóstico digitales. 4-20 mA es útil cuando una tarjeta, registrador o controlador de dosificación PLC existente solo acepta entradas analógicas.

P7: ¿Qué material de vivienda se debe seleccionar?

ABS /PC y POM son adecuados para muchos proyectos de tratamiento de agua. Se prefiere el acero inoxidable 316L cuando la resistencia mecánica, la resistencia a la corrosión o el servicio sumergido a largo plazo son más exigentes.

P8: ¿Pueden los datos DO controlar el equipo de aireación?

Sí. Las lecturas de DO se pueden enviar a través de Modbus RTU a PLC o la lógica del controlador para funcionamiento del aireador, soplador o alarma.

Preguntas sobre adquisiciones y proyectos

P9: ¿Qué información se debe enviar antes de la cotización?

Proporcione el parámetro medido, el rango esperado, el tipo de agua, la temperatura, la presión, el método de instalación, la longitud del cable, el requisito de salida, el tipo de controlador y si se necesita una hoja de datos o un mapa de registro Modbus.

P10: ¿Puede NiuBoL brindar soporte a distribuidores y contratistas de ingeniería con documentos de integración?

Sí. Para la entrega de proyectos, NiuBoL puede proporcionar hojas de datos, instrucciones de cableado, información de protocolo y soporte de selección para combinar sensores con puertas de enlace, PLC y plataformas de monitoreo.

Resumen

Un sensor de oxígeno disuelto por fluorescencia es un práctico instrumento de campo digital para acuicultura, aireación de aguas residuales y monitoreo ambiental. Con protección RS485 Modbus RTU, IP68, compensación automática de temperatura y bajo consumo de energía, el sensor NiuBoL DO ​​admite estaciones de monitoreo independientes y sistemas integrados de calidad del agua más grandes.
