Requisitos de calidad del agua industrial e integración de sensores en línea para sistemas de agua de proceso

Antecedentes del proyecto y demanda de aplicación industrial

El agua industrial incluye agua de materia prima, agua de tratamiento de productos, agua de caldera, agua de enfriamiento, agua de limpieza y agua doméstica dentro de las fábricas. El material de origen enfatiza que el agua de enfriamiento suele representar aproximadamente el 60%-70% del uso de agua industrial, mientras que solo una pequeña proporción se consume realmente; después de un tratamiento adecuado, más del 90% del agua puede reutilizarse en muchos procesos.

Diferentes aplicaciones industriales requieren diferentes indicadores de calidad del agua. El agua para alimentos y bebidas se acerca a los requisitos del agua potable; el agua farmacéutica y electrolítica requiere bajo contenido de sal y bajo hierro/manganeso; el teñido textil es sensible a la dureza y al hierro; el agua de caldera es sensible a la dureza, oxígeno disuelto, pH, alcalinidad, cloruro y sílice; el agua de enfriamiento debe evitar incrustaciones, corrosión, crecimiento microbiano y bloqueo por lodos.

Posición del producto en el sistema

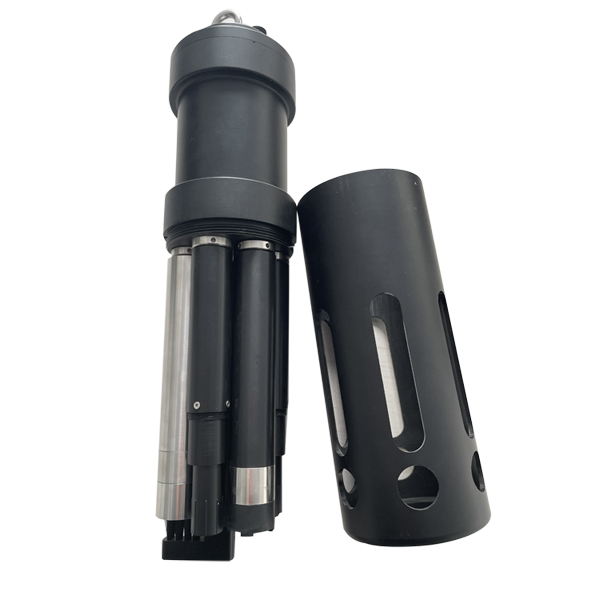

Los sensores de calidad del agua NiuBoL son dispositivos de adquisición de campo conectados a PLC, DCS, SCADA, RTU o gateways IoT industriales. Una configuración multiparámetro puede combinar pH, ORP, conductividad, oxígeno disuelto, turbidez, COD, nitrógeno amoniacal y temperatura para dosificación, purga, filtración, verificación de limpieza y decisiones de reutilización.

Compatibilidad de comunicación y protocolo

RS485 Modbus RTU es adecuado para gabinetes industriales distribuidos porque admite múltiples sensores en un solo bus y permite mapear cada parámetro en el sistema de control. El equipo de ingeniería debe definir direcciones, velocidad en baudios, paridad, lista de registros, puesta a tierra y ruta del cable antes de la instalación.

Parámetros técnicos

Requisitos de calidad del agua según el uso industrial

Escenarios de aplicación

1. Sistemas de agua de enfriamiento

Desafío del entorno del sitio: incrustaciones, corrosión, sólidos suspendidos y crecimiento microbiano reducen la eficiencia de transferencia de calor.

Esquema de integración del sistema: combinar sensores de conductividad, pH, turbidez y temperatura en un gabinete Modbus RTU.

Valor entregado al usuario: los operadores pueden optimizar la purga, la dosificación y el mantenimiento de filtración.

2. Tratamiento de agua de caldera y energía

Desafío del entorno del sitio: la dureza y el oxígeno disuelto pueden causar incrustaciones y corrosión.

Esquema de integración del sistema: usar monitoreo de conductividad y pH después del ablandamiento, desmineralización y retorno de condensado.

Valor entregado al usuario: los equipos de mantenimiento reciben alertas tempranas antes de que se afecte la eficiencia de la caldera.

3. Servicios auxiliares en alimentos, bebidas y farmacéutica

Desafío del entorno del sitio: la calidad del agua puede afectar directamente la calidad del producto y la verificación de limpieza.

Esquema de integración del sistema: instalar monitoreo de pH, conductividad, turbidez y desinfectante residual en puntos críticos.

Valor entregado al usuario: los equipos de calidad obtienen datos trazables en lugar de depender solo de muestreos periódicos.

4. Reutilización de aguas residuales industriales

Desafío del entorno del sitio: la composición del agua reutilizada cambia con la carga de producción y el rendimiento del tratamiento.

Esquema de integración del sistema: monitorear COD, nitrógeno amoniacal, turbidez, pH y conductividad después del tratamiento.

Valor entregado al usuario: la planta puede decidir si el agua es adecuada para reutilización.

Guía de selección

Selección de precisión: seleccionar mayor precisión para puntos de cumplimiento y control de proceso; los puntos solo de tendencia pueden usar rangos más amplios.

Selección de comunicación: usar RS485 Modbus RTU para sistemas PLC, DCS y gateway.

Selección del entorno de instalación: elegir instalación por inmersión, de flujo o en bypass según presión, estabilidad del flujo, ensuciamiento y acceso de mantenimiento.

Selección de alimentación: confirmar la capacidad de alimentación del gabinete, especialmente para dispositivos de limpieza automática.

Notas de integración del sistema

Comience con una matriz de parámetros: punto de medición, propósito, parámetro, rango, precisión, salida, longitud de cable, método de limpieza y ciclo de calibración. Esta matriz es más útil para compras que una simple lista de productos.

El mismo parámetro tiene significados diferentes en procesos diferentes. La conductividad en agua de enfriamiento se usa para control de concentración, mientras que la conductividad en agua pura verifica la calidad de desionización.

FAQ

P1: ¿Por qué las industrias requieren indicadores diferentes?
Porque el agua puede actuar como materia prima, medio de proceso, agua de limpieza, alimentación de caldera o medio de enfriamiento.

P2: ¿Por qué es importante el agua de enfriamiento?
Representa una gran proporción del uso de agua industrial y es propensa a incrustaciones, corrosión, lodos y crecimiento biológico.

P3: ¿Una red Modbus puede incluir varios sensores?
Sí, si cada sensor tiene una dirección única y el cableado RS485 está diseñado correctamente.

P4: ¿Cómo se deben seleccionar los sensores de caldera?
Enfóquese en indicadores de incrustación y corrosión como conductividad, pH y oxígeno disuelto.

P5: ¿Cuándo es adecuado el monitoreo multiparámetro?
Cuando se requieren varios indicadores en el mismo punto o se necesita una instalación compacta.

P6: ¿Qué deben proporcionar los proveedores?
Hojas de datos, mapas Modbus, diagramas de cableado, instrucciones de calibración y guía de mantenimiento.

P7: ¿Cómo se puede evitar una selección incorrecta?
Defina primero el uso del agua, el rango esperado, el método de instalación y el objetivo de control.

P8: ¿Cuál es el valor para los integradores?
Los sensores y protocolos estandarizados reducen el tiempo de puesta en marcha y admiten expansión.

Resumen para decisiones de compra en ingeniería

El monitoreo de calidad del agua industrial debe seguir el uso real del agua. Los sensores NiuBoL RS485 Modbus RTU ayudan a los integradores a construir sistemas estructurados para agua de enfriamiento, agua de caldera, agua de proceso y agua de reutilización.

Ficha técnica del sensor de calidad del agua

NBL-WQ-CL Sensor de calidad del agua sensor de cloro residual en línea.pdf

NBL-WQ-DO Sensor de oxígeno disuelto por fluorescencia en línea.pdf

NBL-WQ-NHN Sensor de calidad del agua de nitrógeno amoniacal.pdf

NBL-WQ-COD Sensor COD de calidad del agua en línea.pdf

NBL-WQ-PH Sensor de calidad del agua pH en línea.pdf

NBL-WQ-EC Sensor de conductividad de calidad del agua.pdf

NBL-WQ-BOD-4A Sensor BOD en línea.pdf

NBL-WQ-TH-4S Sensor de dureza total en línea.pdf

Antecedentes del proyecto y demanda de aplicación industrial

En proyectos de agua industrial de proceso, enfriamiento, caldera y reutilización, la calidad del agua no debe evaluarse solo con una lectura aislada. El valor real para distribuidores, integradores y compradores de ingeniería es convertir cada parámetro en una señal continua, registrable y utilizable por PLC, SCADA, RTU o plataformas IoT.

Cuando el sitio trabaja con variaciones de carga, cambios de temperatura, sedimentos, dosificación química, recirculación o operación remota, los instrumentos manuales ya no son suficientes. Se necesita un sensor en línea estable, con comunicación estándar y mantenimiento claro.

Posición del producto en el sistema

sensores NiuBoL de pH, ORP, conductividad, turbidez, DO, COD, cloro residual y nitrógeno amoniacal se ubican en la capa de medición de campo. Su función es convertir el estado del agua en datos digitales o analógicos para adquisición, alarma, control y trazabilidad.

Para integradores, el punto clave es confirmar parámetro, rango, salida, alimentación, instalación, cableado y protocolo antes de preparar la propuesta técnica.

Compatibilidad de comunicación y protocolo

RS485 Modbus RTU permite cableado de larga distancia, comunicación multipunto y lectura por registros. 4-20 mA se usa cuando el gabinete existente solo admite entrada analógica. PLC, SCADA y RTU no se traducen porque son términos técnicos usados directamente en proyectos.

Parámetros técnicos y puntos de selección

Factores que deben revisarse en el sitio

• agua de enfriamiento

• agua de caldera

• agua de lavado

• agua reciclada

• agua de proceso

Estos factores determinan si el sensor debe instalarse en tubería, tanque, canal, derivación de muestreo o gabinete de análisis. También afectan la frecuencia de limpieza y la calibración.

Escenarios de aplicación

1. Proyectos de ingeniería y cotización

Desafío del sitio: el cliente necesita una solución medible y compatible con el sistema de control existente.

Esquema de integración: seleccionar sensores NiuBoL con RS485 Modbus RTU, definir dirección, velocidad en baudios y mapa de registros.

Valor entregado: el integrador puede presentar una solución clara y reducir incertidumbre en instalación y puesta en marcha.

2. Operación industrial o acuícola

Desafío del sitio: los cambios de calidad del agua afectan producto, equipos, organismos vivos o eficiencia de tratamiento.

Esquema de integración: combinar sensores en línea con alarmas, registro histórico y mantenimiento periódico.

Valor entregado: el usuario final puede reaccionar antes de que el problema se convierta en falla operativa.

3. IoT y monitoreo remoto

Desafío del sitio: estaciones remotas requieren datos continuos sin inspección manual frecuente.

Esquema de integración: conectar sensores RS485 a RTU, gateway o plataforma cloud.

Valor entregado: se obtienen datos continuos, alarmas y reportes para mantenimiento.

Guía de selección

Selección de precisión: elegir el rango según el límite de control real del proyecto, no solo por el nombre del parámetro.

Selección de comunicación: usar RS485 Modbus RTU para PLC, SCADA, RTU e IoT; usar 4-20 mA cuando se requiera compatibilidad analógica.

Selección del entorno: confirmar presión, temperatura, suciedad, burbujas, químicos, profundidad y acceso de mantenimiento.

Selección de alimentación: usar fuente regulada 12-24 VDC, puesta a tierra, protección contra sobretensión y tratamiento impermeable.

Notas de integración del sistema

Antes del pedido, el comprador debe enviar tipo de agua, parámetro objetivo, rango esperado, forma de instalación, longitud de cable, salida requerida y equipo de adquisición. En proyectos RS485, también se debe confirmar dirección Modbus, velocidad en baudios y formato de registros.

El mantenimiento incluye limpieza de la superficie sensible, revisión de cable, verificación de lectura estable y calibración con solución estándar cuando corresponda. Los componentes ópticos o electroquímicos no deben golpearse ni desmontarse en campo.

FAQ

P1: ¿Por qué usar monitoreo en línea?
Porque proporciona datos continuos, alarmas y trazabilidad para control de proceso.

P2: ¿Puede conectarse a PLC o SCADA?
Sí. Los sensores NiuBoL admiten RS485 Modbus RTU y algunos modelos también 4-20 mA.

P3: ¿Qué debe confirmar compras?
Parámetro, rango, salida, alimentación, cable, instalación, cantidad y documentación Modbus.

P4: ¿Cómo se reduce el riesgo de error?
Con instalación representativa, limpieza regular, calibración y protección de cableado.

Resumen para decisiones de compra en ingeniería

Requisitos de calidad del agua industrial e integración de sensores en línea para sistemas de agua de proceso es un tema de selección práctica para distribuidores, integradores, contratistas y usuarios finales. NiuBoL puede apoyar la selección de sensores, combinación de parámetros, integración de comunicación y documentación para propuestas de proyecto.
