Monitoreo de turbidez del suministro de agua secundario y selección del sensor de turbidez en línea NiuBoL

Antecedentes del proyecto y demanda de aplicaciones industriales

En proyectos de suministro secundario de agua, la turbidez no es un indicador decorativo de la calidad del agua. Refleja directamente la materia en suspensión, coloides, sustancias orgánicas finas, partículas inorgánicas, plancton y perturbaciones de sedimentos dentro de tanques y tuberías de agua. Para un integrador de sistemas, la turbidez excesiva significa que el cuerpo de agua puede tener un aspecto amarillo, turbio u oloroso, y puede proporcionar un entorno en el que los microorganismos y las bacterias pueden multiplicarse en los tanques de almacenamiento y las redes de tuberías.

El material suministrado establece que la turbidez es un elemento requerido en la gestión del saneamiento del suministro secundario de agua. GB 5749 generalmente requiere que la turbiedad del agua potable no exceda 1 NTU y permite 3 NTU solo cuando la fuente de agua y las condiciones de tratamiento están restringidas. Este límite debe guiar el rango del sensor, el valor de la alarma, el programa de limpieza y la documentación de aceptación.

Posición del producto en el sistema

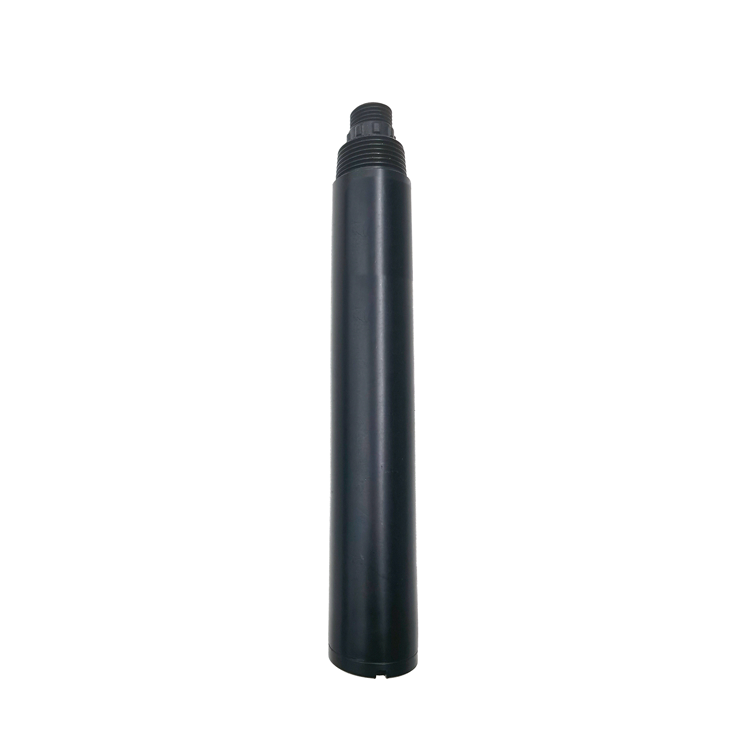

NiuBoL NBL-WQ-TS se instala en la capa de medición de campo. Convierte la condición de turbidez óptica del agua en señales RS485 Modbus RTU o 4-20 mA para PLC, RTU, controlador de sala de bombas o adquisición de puerta de enlace IoT. En un sistema completo de sala de bombas inteligente, los datos de turbidez deben analizarse junto con los datos de cloro residual, pH, conductividad, presión, flujo y nivel del tanque.

Compatibilidad de comunicación y protocolo

RS485 Modbus RTU es la salida digital preferida para proyectos de ingeniería porque admite cableado de larga distancia, redes multipunto y adquisición basada en registros. La salida de 4-20 mA es útil cuando un controlador existente solo acepta entrada analógica. Antes de la puesta en servicio, el integrador debe definir la dirección, la velocidad en baudios, la paridad, el mapa de registros y la lógica de alarma.

Parámetros técnicos

Cómo se detecta la turbidez

El material original menciona la comparación visual de formazina y la medición de luz dispersa. La comparación visual es de bajo costo pero depende del operador. La medición de luz dispersa en línea es más adecuada para proyectos continuos porque genera datos digitales o analógicos y puede activar alarmas remotas.

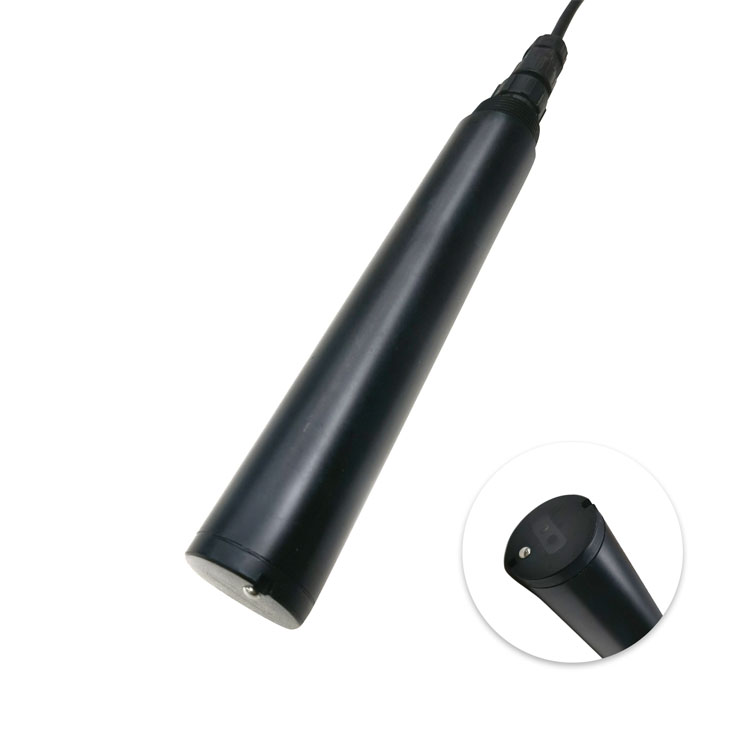

NBL-WQ-TS utiliza medición de luz dispersa. Cuando la luz entra en la muestra de agua, las sustancias en suspensión dispersan la luz. El sensor mide la intensidad de la luz dispersada perpendicular a la luz incidente, la compara con los valores de calibración interna y genera un valor de turbidez linealizado.

Escenarios de aplicación

1. Tanques secundarios de suministro de agua y salas de bombas inteligentes

Desafío del entorno del sitio:la alteración de los sedimentos, la biopelícula y los intervalos de limpieza de los tanques afectan la apariencia y la seguridad del agua.

Esquema de integración del sistema:instale NBL-WQ-TS en el punto de salida o circulación y envíe los datos de NTU a través de RS485 Modbus RTU al controlador de la sala de bombas.

Valor para el usuario entregado:Los operadores pueden verificar la limpieza del tanque, identificar aumentos anormales de turbidez y respaldar los registros de cumplimiento del agua potable.

2. Monitoreo de las salidas de tratamiento de agua municipal

Desafío del entorno del sitio:la turbiedad del agua tratada debe permanecer dentro de los límites estrictos NTU después de la filtración.

Esquema de integración del sistema:utilice monitoreo de turbidez de rango bajo con umbrales de alarma por debajo de los límites del proyecto.

Valor para el usuario entregado:la planta puede responder antes de que la calidad del agua filtrada afecte a la red de distribución.

3. Proyectos de abastecimiento de agua en zonas rurales o de montaña

Desafío del entorno del sitio:La fuente de agua y las condiciones de tratamiento pueden ser inestables después de la lluvia.

Esquema de integración del sistema:utilice un sensor de rango más amplio conectado a una unidad de telemetría remota.

Valor para el usuario entregado:Los propietarios de proyectos obtienen evidencia de tendencias para eventos de sedimentos y ajustes de tratamiento.

4. Sistemas de agua domésticos industriales

Desafío del entorno del sitio:Los tanques de almacenamiento y las redes internas pueden crear un riesgo de contaminación secundaria.

Esquema de integración del sistema:combine la turbidez con el cloro residual y el control de la conductividad.

Valor para el usuario entregado:Los administradores de instalaciones pueden crear flujos de trabajo de mantenimiento preventivo.

Guía de selección

Selección de precisión:Para agua potable terminada, seleccione 0-20 NTU para mejorar la resolución de bajo valor. Para agua cruda o fuente de agua inestable, elija 0-100 NTU o 0-1000 NTU.

Selección de comunicación:Utilice RS485 Modbus RTU para las plataformas PLC, SCADA y IoT. Utilice 4-20 mA donde los gabinetes originales requieran entrada analógica.

Selección del entorno de instalación:Evite burbujas, esquinas del tanque, zonas de sedimentos e impactos mecánicos directos.

Selección de fuente de alimentación:Utilice 12-24 VDC regulado y proteja los cables de la humedad, sobretensiones y fuerzas de tracción.

Notas de integración del sistema

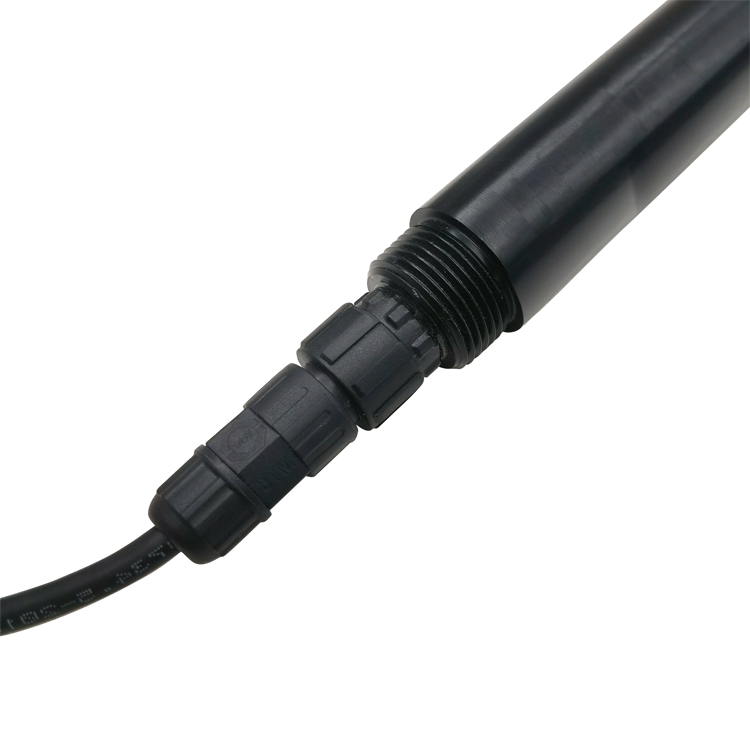

El cable no debe estirarse durante el funcionamiento. Se requiere un tratamiento impermeable en todos los puntos de cableado porque el cable de la sonda puede estar expuesto al agua o a las condiciones húmedas de la sala de bombas.

El mantenimiento de rutina incluye enjuagar la superficie del sensor con agua del grifo, limpiar la suciedad rebelde con un paño suave húmedo y comprobar si la ventana de medición está sucia. Los componentes ópticos son sensibles, por lo que la sonda no debe golpearse ni desmontarse en el lugar.

La calibración a cero debe realizarse en una solución de turbidez cero después de que el valor se estabilice durante 3 a 5 minutos. La calibración de la pendiente debe realizarse en una solución estándar con la cara de medición al menos a 10 cm del fondo del vaso.

Preguntas frecuentes

P1: ¿Por qué es importante la turbidez en el suministro secundario de agua?
Una turbidez alta indica sustancias suspendidas y coloidales que pueden enturbiar el agua, crear riesgo de olores y favorecer el crecimiento microbiano.

P2: ¿Qué límite de turbidez del agua potable se utiliza habitualmente?
GB 5749 generalmente usa 1 NTU, y se permiten 3 NTU solo en condiciones de tratamiento y fuente de agua restringidas.

P3: ¿Por qué utilizar el monitoreo en línea?
Las pruebas manuales proporcionan valores aislados, mientras que el monitoreo RS485 en línea proporciona datos de tendencias continuas para control y alarmas.

P4: ¿Qué rango se debe seleccionar?
Utilice 0-20 NTU para agua terminada y rangos más amplios para agua cruda o inestable.

P5: ¿Se puede conectar a PLC o SCADA?
Sí. NBL-WQ-TS admite RS485 Modbus RTU y 4-20 mA.

P6: ¿Dónde debería instalarse?
En una salida representativa o punto de muestreo, lejos de burbujas, sedimentos y reflejos en las paredes.

P7: ¿Qué deben confirmar las adquisiciones?
Alcance, salida, longitud del cable, profundidad de instalación, fuente de alimentación y documentación Modbus.

P8: ¿Cómo se maneja la calibración?
Utilice una solución de turbidez cero para la calibración a cero y una solución estándar para la calibración de pendiente.

Resumen para decisiones de adquisiciones de ingeniería

Para proyectos de suministro secundario de agua, el monitoreo de turbidez debe adquirirse como parte de un sistema de adquisición completo. NBL-WQ-TS es adecuado cuando se requiere compatibilidad RS485 Modbus RTU, inmersión IP68 y medición óptica mantenible.
