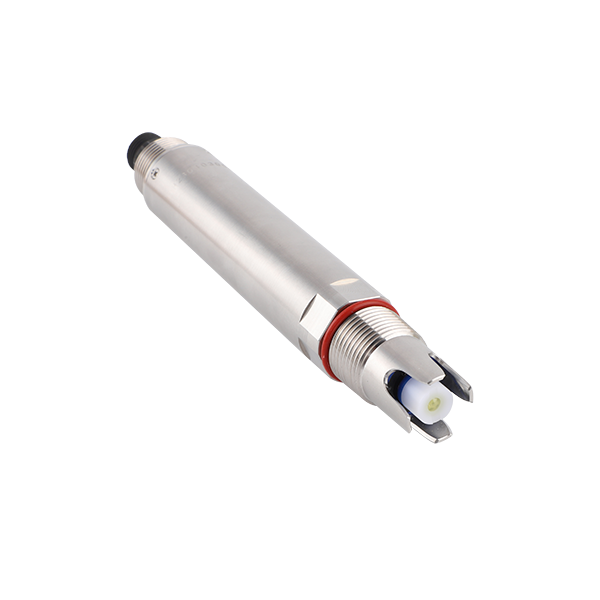

Principios Técnicos y Aplicaciones de Ingeniería del Sensor Integrado de Sólidos Suspendidos en Línea NBL-WQ-TSS

Monitoreo en Línea de Aguas Residuales Industriales y Aguas Superficiales: Integración de Sistemas y Aplicaciones de Ingeniería del Sensor de Sólidos Suspendidos NiuBoL NBL-WQ-TSS

En los proyectos modernos de tratamiento de agua industrial y monitoreo ambiental, la medición en tiempo real de sólidos suspendidos (SS) tiene una importancia de ingeniería significativa. Los sólidos suspendidos no solo son un indicador central de los niveles de contaminación del agua, sino que también afectan directamente la transparencia del agua, el ambiente metabólico de los organismos acuáticos y la vida operativa de las tuberías de agua industrial.

Para los integradores de sistemas, proveedores de soluciones IoT y contratistas de ingeniería, seleccionar un sensor de sólidos suspendidos en línea con alta estabilidad, fuerte capacidad antiinterferencias y facilidad de integración en los sistemas de control existentes es crítico para garantizar la calidad de entrega de los proyectos de monitoreo. El sensor NiuBoL NBL-WQ-TSS, con su salida digital y principio de luz dispersa, proporciona un soporte de datos subyacente confiable para varios sitios industriales.

1. Análisis de Antecedentes del Proyecto y Requisitos de Aplicación Industrial

En el tratamiento de aguas residuales industriales (como la fabricación de papel, cuero, procesamiento de minerales) y los procesos de aguas residuales municipales, los requisitos de monitoreo de sólidos suspendidos son altamente especializados y diferenciados:

• Requisitos de Descarga de Cumplimiento: Según los "Estándares Integrados de Descarga de Aguas Residuales" nacionales, diferentes niveles de descarga tienen límites estrictos en la concentración de sólidos suspendidos (por ejemplo, 70–400 mg/L). Los sistemas de monitoreo automatizado deben proporcionar datos continuos y precisos para cumplir con las auditorías ambientales.

• Requisitos de Optimización de Procesos: En los tanques de aireación o sedimentación de las plantas de tratamiento de aguas residuales, el conocimiento en tiempo real de la concentración de lodos (MLSS/TSS) ayuda a optimizar las proporciones de reflujo y reducir los costos de dosificación de productos químicos.

• Requisitos de Protección de Equipos: Los compuestos metálicos y el limo en las aguas residuales metalúrgicas y mineras, si no se separan a tiempo, causarán desgaste de las bombas aguas abajo y sedimentación de los canales fluviales.

Los integradores de sistemas a menudo enfrentan desafíos como entornos de sitio complejos (alta turbidez, interferencia de luz ambiental, fuerte interferencia electromagnética) y frecuencia de mantenimiento limitada al diseñar soluciones, por lo tanto, requieren hardware de detección con confiabilidad de grado industrial.

2. Posición del Sensor de Sólidos Suspendidos en la Arquitectura del Sistema

En los sistemas típicos de IoT industrial o de monitoreo de calidad del agua, el sensor de sólidos suspendidos NiuBoL NBL-WQ-TSS está en el centro de la capa de detección física.

A través de su interfaz digital estándar, el sensor puede interactuar directamente con los siguientes niveles del sistema:

1. Extremo de Adquisición de Datos (PLC/RTU): La señal de salida RS485 se puede conectar directamente a PLC principales (Siemens, Schneider) o RTU industriales.

2. Puerta de Enlace de Computación Perimetral: En proyectos de agua inteligente, los datos del sensor convergen en una puerta de enlace perimetral para un procesamiento de linealización preliminar y filtrado de valores atípicos.

3. Plataforma SCADA/En la Nube: Los datos finales fluyen a la pantalla de la sala de control central o al sistema de gestión en la nube, proporcionando una base visual para las decisiones de adquisiciones de ingeniería y el mantenimiento de operaciones diarias.

3. Protocolo de Comunicación y Descripción de Compatibilidad de Grado Industrial

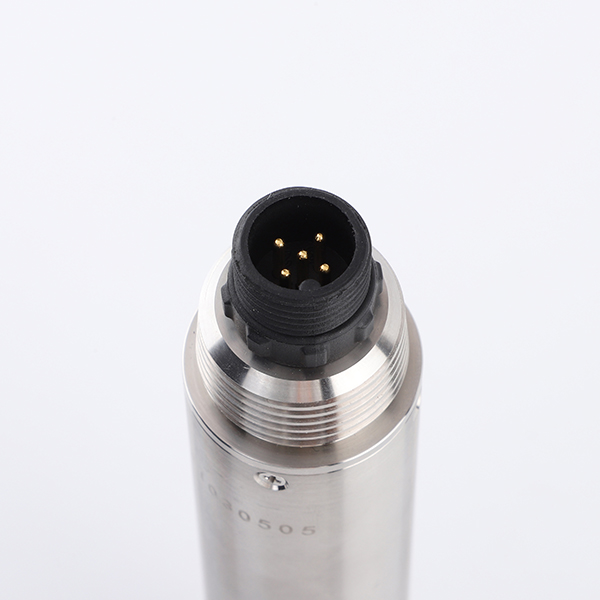

En la práctica de ingeniería, las señales analógicas (por ejemplo, 4-20mA) son altamente susceptibles al ruido inducido por equipos de alta potencia en transmisiones de larga distancia. El NiuBoL NBL-WQ-TSS utiliza una interfaz física RS485 y admite el protocolo estándar Modbus RTU, ofreciendo ventajas significativas en la integración del sistema:

• Conexión en Red de Múltiples Dispositivos: Un solo bus RS485 puede albergar múltiples nodos de sensores, reduciendo en gran medida la complejidad del cableado y los costos de ingeniería.

• Transmisión de Datos de Alta Confiabilidad: El protocolo digital incluye un mecanismo de verificación, asegurando la integridad y precisión de los datos desde el sensor hasta la computadora principal.

• Ventaja de la Estructura de Fibra Óptica: El sensor internamente adopta un diseño de estructura de fibra óptica combinado con una fuente de luz LED infrarroja, filtrando efectivamente la interferencia de luz parásita externa, manteniendo una estabilidad de salida consistente tanto bajo luz fuerte exterior como condiciones de poca luz de laboratorio.




4. Parámetros Técnicos Clave del Sensor de Sólidos Suspendidos NBL-WQ-TSS

5. Escenarios de Aplicación de la Industria: Soluciones Sistemáticas

Escenario 1: Monitoreo de Aguas Residuales de Procesamiento Metalúrgico y Mineral
   Desafíos Ambientales en el Sitio: Concentración extremadamente alta de sólidos suspendidos en el agua de relaves (hasta 10^4 mg/L o más), que contiene una gran cantidad de óxidos metálicos, reactivos químicos, propensa al desgaste físico de los sensores.
   Solución de Integración del Sistema: Instalación sumergible, despliegue del sensor NiuBoL en la salida del tanque de sedimentación. Retroalimentación de concentración en tiempo real al sistema de control de dosificación a través de la interfaz RS485.
   Valor para el Usuario Logrado: Monitoreo automático del efecto de sedimentación, dosificación precisa de coagulantes, prevención de que sólidos suspendidos de alta concentración ingresen a los ríos y causen sanciones ambientales.

Escenario 2: Control de Procesos en Planta de Tratamiento de Aguas Residuales Municipales
   Desafíos Ambientales en el Sitio: Los tanques de aireación contienen muchas burbujas que se adhieren fácilmente a la ventana óptica, interfiriendo con la medición.
   Solución de Integración del Sistema: Instalar el sensor verticalmente en una posición de turbulencia estable. Utilizar la característica de respuesta rápida del sensor (<30s) para monitorear los cambios de concentración de lodos en tiempo real.
   Valor para el Usuario Logrado: Mejorar la estabilidad del proceso, reducir la carga de trabajo de muestreo y prueba manual, garantizar que los indicadores de SS del efluente cumplan con los estándares.

Escenario 3: Monitoreo de Secciones de Ríos y Embalses de Lagos
   Desafíos Ambientales en el Sitio: Grandes variaciones en la luz ambiental, el sensor requiere operación sin supervisión a largo plazo con requisitos estrictos de consumo de energía.
   Solución de Integración del Sistema: Sensor alimentado por RTU de baja potencia, utilizando el principio de dispersión de LED infrarrojo para evitar la interferencia de la luz visible.
   Valor para el Usuario Logrado: Proporcionar datos de referencia de transparencia de aguas superficiales a largo plazo y estables, alerta temprana de riesgos de sedimentación y fermentación anaeróbica.

6. Guía de Selección para Adquisiciones de Ingeniería

Cuando se enfrentan a diferentes marcas y modelos de sensores de sólidos suspendidos, se aconseja al personal de adquisiciones evaluar a lo largo de las siguientes dimensiones:

1. Correspondencia de Rango y Precisión: Para el monitoreo de puntos de descarga, un rango de 0–2000 mg/L cumple con la mayoría de los escenarios industriales; para entornos de baja turbidez como plantas de tratamiento de agua, confirme el límite inferior de detección.

2. Consistencia del Método de Comunicación: Priorice las señales digitales RS485. En comparación con las señales analógicas, no solo es antiinterferencias sino que también permite obtener información de diagnóstico del dispositivo a través del protocolo.

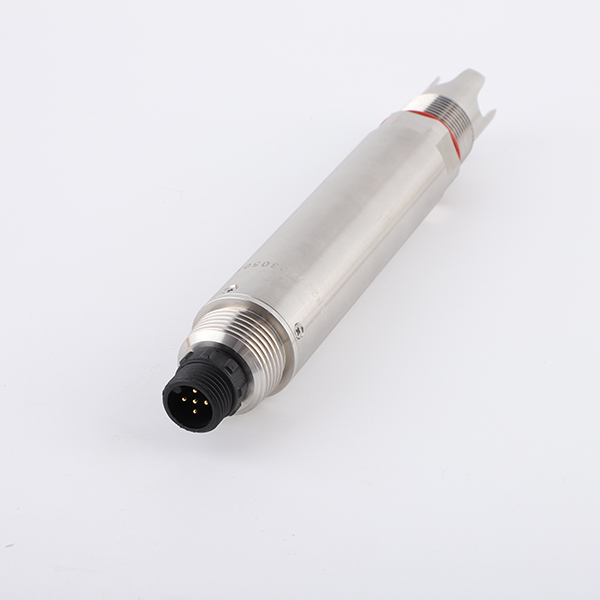

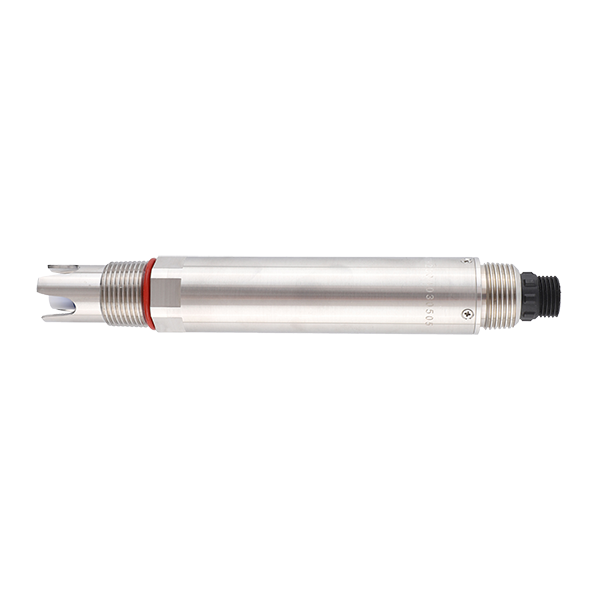

3. Adaptabilidad del Entorno de Instalación: Determine si la instalación es tipo tubería o sumergible en canal abierto. La rosca estándar 3/4 NPT de NiuBoL NBL-WQ-TSS ofrece una excelente compatibilidad.

4. Redundancia de la Fuente de Alimentación: Para sitios industriales, elija productos que admitan entrada de voltaje amplio de 12–24V para adaptarse a diferentes fuentes de alimentación conmutadas o sistemas de baterías.

7. Precauciones de Integración del Sistema (Práctica de Ingeniería)

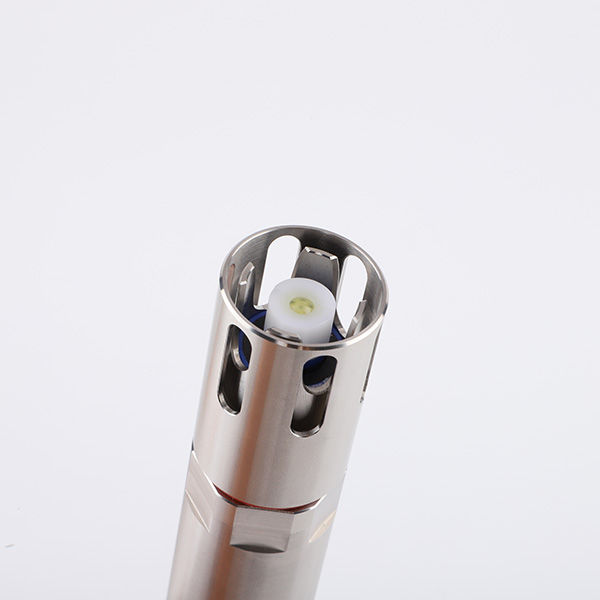

• Eliminación de Burbujas en la Ventana: Durante la instalación, asegúrese de que no se generen burbujas en la ventana de medición frontal del sensor. Las burbujas producen señales dispersas que causan lecturas falsamente altas.

• Evitación del Efecto de Pared: La parte frontal del sensor debe mantener al menos 10 cm de distancia del fondo o pared lateral del tanque para evitar que la luz reflejada interfiera con la trayectoria óptica.

• Protección del Cable: Aunque el sensor tiene protección IP68, en entornos de alta corriente, los cables deben pasarse a través de conductos metálicos para blindaje, y el cable no debe estar demasiado tenso para evitar roturas internas.

• Ciclo de Mantenimiento Regular: Dependiendo de la tasa de incrustación biológica en el sitio, limpie la ventana de medición con un paño suave y detergente cada 1-3 meses para mantener una alta precisión.

Preguntas Frecuentes (Preguntas Técnicas y de Adquisiciones Frecuentes)

Preguntas Técnicas

P1: ¿Cuál es la diferencia entre el principio de luz dispersa y el principio de luz transmitida?
R: El método de luz dispersa (especialmente la retrodispersión) es más ventajoso para el monitoreo de sólidos suspendidos y lodos de alta concentración, con mejor linealidad y resistencia a la interferencia de color que el método de luz transmitida.

P2: ¿Cómo maneja el sensor los errores de medición causados por la temperatura?
R: NiuBoL NBL-WQ-TSS tiene un sensor de temperatura Pt1000 incorporado y realiza una compensación automática de temperatura a través de un circuito interno, eliminando el efecto del movimiento térmico en las características ópticas.

P3: ¿Puede este sensor medir sustancias de diferentes tamaños de partícula?
R: Sí. Sin embargo, debido a que las características de dispersión de diferentes sólidos suspendidos varían, se recomienda realizar una calibración de pendiente basada en muestras de agua en el sitio en el momento de la primera instalación.

Preguntas de Selección

P4: ¿El material de la carcasa POM de NBL-WQ-TSS es resistente a ácidos y álcalis fuertes?
R: POM (poliacetal) tiene una excelente resistencia mecánica y resistencia a solventes. Para entornos fuertemente oxidantes o de ácido/álcali extremos, consulte con el personal técnico para la evaluación de condiciones específicas.

P5: ¿Admite transmisión inalámbrica?
R: El sensor en sí emite RS485 estándar; puede lograr un despliegue inalámbrico 4G/5G conectándose a un módulo DTU de terceros.

P6: ¿Es suficiente el tiempo de respuesta de 30s para los requisitos de control automático?
R: El tiempo de respuesta T90 de 30s es mucho más rápido que el tiempo de retardo de la mayoría de los procesos de tratamiento de agua industrial, cumpliendo completamente con los requisitos de control de circuito cerrado.

Preguntas de Adquisición/Proyecto

P7: ¿Viene el producto con un certificado de calibración?
R: Cada sensor se calibra con suspensión estándar antes de salir de fábrica, y se pueden proporcionar informes de inspección de fábrica según los requisitos del proyecto.

P8: ¿Cuál es el tiempo de entrega y la política posterior a la venta para compras al por mayor?
R: NiuBoL mantiene niveles de inventario estables. Se proporciona soporte técnico en línea profesional y servicios de garantía para integradores de sistemas; el tiempo de entrega específico depende del tamaño del pedido.

Conclusión: Lógica de Decisión para Adquisiciones de Ingeniería

Para el personal de adquisiciones industriales, la selección de sensores de sólidos suspendidos en línea no debe centrarse únicamente en el precio, sino también en el costo del ciclo de vida en entornos industriales específicos. El sensor NiuBoL NBL-WQ-TSS resuelve problemas de interferencia de señal a través de la salida digital RS485, mejora la durabilidad con diseño IP68 y material POM, y el bajo consumo de energía de 0.2W abre más posibilidades para estaciones de monitoreo remoto.

Al diseñar soluciones de sistemas de tratamiento de agua, integrar un sensor TSS que sea perfectamente compatible con PLC y tenga una lógica de mantenimiento simple mejorará significativamente la eficiencia de entrega del proyecto y la satisfacción del usuario final.
