Principio de funcionamiento, método de instalación, escenarios de aplicación y guía de selección para medidores ultrasónicos de nivel de líquido.

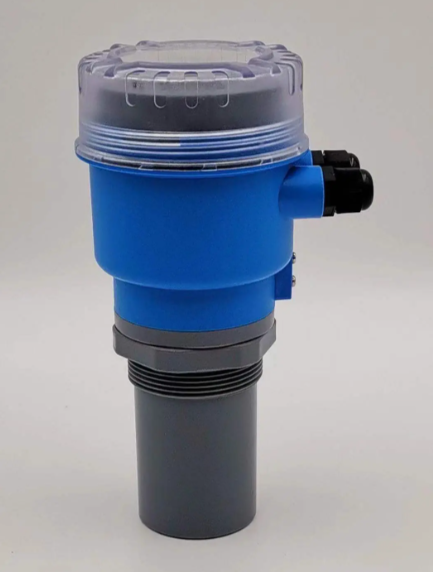

Control preciso del nivel: análisis completo del medidor de nivel ultrasónico NiuBoL

En la gestión moderna del agua, hidrología, tanques industriales de almacenamiento, protección ambiental y monitoreo IoT, los datos de nivel son un indicador importante para evaluar el estado operativo del sistema y la seguridad. El medidor de nivel ultrasónico NiuBoL adopta un método de medición sin contacto, capaz de monitorear de forma continua y en tiempo real los niveles de líquidos y materiales sólidos. Se caracteriza por una instalación fácil, bajo mantenimiento, alta precisión y funcionamiento estable en diversos entornos complejos, proporcionando un soporte de datos científicamente confiable para proyectos de ingeniería.

Los medidores de nivel ultrasónicos se utilizan ampliamente en escenarios como el monitoreo del nivel de tanques de almacenamiento, monitoreo hidrológico del nivel de agua, pozos de mina y mediciones de silos. Pueden reducir eficazmente los costos de inspección manual y mejorar la seguridad del monitoreo y la confiabilidad de los datos.

Principio de funcionamiento del medidor de nivel ultrasónico

El medidor de nivel ultrasónico mide basado en el método del tiempo de vuelo de la propagación de ondas sonoras:

• El transductor emite pulsos ultrasónicos hacia la superficie del líquido o material sólido.

• Las ondas sonoras se reflejan hacia el transductor al encontrar la superficie del medio.

• El instrumento calcula la distancia desde el transductor hasta la superficie del líquido o material según el tiempo de ida y vuelta de las ondas ultrasónicas y la velocidad del sonido en el aire.

• La altura real del nivel de líquido o material se convierte según la altura de instalación.

Para mejorar la precisión de medición, el instrumento suele estar equipado con compensación de temperatura, filtrado de señal y algoritmos de procesamiento inteligente, que pueden reducir eficazmente las interferencias causadas por ruido ambiental, espuma o fluctuaciones de velocidad del viento.

Parámetros técnicos del medidor de nivel ultrasónico

Además, el medidor de nivel ultrasónico NiuBoL soporta transmisión de datos remota y monitoreo centralizado, facilitando la integración en sistemas PLC, SCADA e IoT.

Precauciones de instalación del medidor de nivel ultrasónico

• Medición del nivel de material sólido: La superficie sólida en silos es irregular; el transductor debe instalarse en una posición que pueda reflejar el nivel promedio del material para evitar desviaciones de datos causadas por diferencias locales de altura.

• Conexión de cable blindado: Utilizar cable blindado entre el transductor y el detector, con puesta a tierra en ambos extremos para reducir interferencias electromagnéticas.

• Evitar reflexión cero: El transductor apuntando directamente al fondo del tanque o pared inclinada puede crear zonas muertas; esto puede resolverse colocando un pequeño reflector en el fondo del tanque o instalando el transductor cerca del eje central del tanque.

• Asegurar camino libre de onda sonora: El transductor solo debe “ver” la superficie medida, evitando interferencias de agitadores, deflectores o paredes del tanque que afecten el eco.

• Control de zona ciega: El nivel más alto del objeto medido debe estar fuera de la zona ciega del transductor para garantizar datos confiables.

• Ángulo de instalación: El medidor de nivel ultrasónico debe instalarse verticalmente frente a la superficie del medio para obtener la mejor señal de eco.

• Espacio de mantenimiento: Reservar suficiente espacio para limpieza, inspección y reemplazo del sensor para evitar acumulación prolongada de polvo o suciedad que afecte la medición.

Escenarios de aplicación y guía de selección del medidor de nivel ultrasónico

El medidor de nivel ultrasónico NiuBoL es adecuado para diversos escenarios, incluyendo:

• Gestión del agua e hidrología: monitoreo del nivel de embalses, canales fluviales y estaciones de bombeo

• Gestión de tanques industriales de almacenamiento: monitoreo del nivel de tanques químicos, alimentarios, petroleros y otros líquidos

• Medición del nivel de materiales sólidos: silos de granos, silos minerales, silos de materiales y otras superficies de materiales sólidos no planas

• Tratamiento de aguas residuales e irrigación agrícola: monitoreo en tiempo real de cambios de nivel de agua para regulación automática

• IoT y monitoreo remoto: integración con plataformas centralizadas vía interfaz RS485 para monitoreo remoto

Guía de selección del medidor de nivel ultrasónico:

• Medio medido: líquido o sólido

• Requisitos máximo y mínimo de nivel y consideraciones de zona ciega

• Factores ambientales: vapor, espuma, velocidad del viento, temperatura y humedad

• Interfaz de salida: 4–20 mA o RS485

• Condiciones de instalación: vertical, sin obstáculos, espacio de mantenimiento

• Grado de protección y rango de resistencia a la temperatura




Comparación tecnológica de medidores de nivel de agua y referencia de compra

• Comparado con medidor de nivel de agua por presión
         El medidor de nivel ultrasónico es sin contacto, no perturba la estructura de flujo del agua y no se ve afectado por la contaminación del agua.
         El medidor de nivel por presión ofrece una medición más estable en escenarios con flujo violento o grandes sobrecargas.

• Comparado con medidor de nivel de agua de flotador
         El tipo flotador requiere pozos de medición o dispositivos de guía y está sujeto a desgaste mecánico.
         El medidor de nivel ultrasónico no requiere soporte de ingeniería civil, tiene bajos costos de mantenimiento y es adecuado para monitoreo remoto.

• Comparado con medidor de nivel radar
         El medidor radar es menos afectado por temperatura, humedad, espuma y vapor, y permanece estable en entornos de alta temperatura y alta presión, pero a un costo más alto.
         El medidor de nivel ultrasónico ofrece una excelente relación costo-efectividad en condiciones de trabajo normales pero es sensible al entorno y requiere instalación correcta.

Preguntas frecuentes:

Q1. ¿Puede usarse para aguas residuales o lodos?
Sí, la medición sin contacto reduce la contaminación y el desgaste, pero la espuma espesa puede afectar la señal; las condiciones en sitio deben evaluarse.

Q2. ¿Puede ajustarse la zona ciega?
La zona ciega es una característica física; la altura de instalación puede evitarla, pero el ángulo del transductor no puede modificarse arbitrariamente.

Q3. ¿Es adaptable a entornos de alta o baja temperatura?
El dispositivo opera de -20 °C a +66 °C, adecuado para entornos de monitoreo de nivel convencionales; entornos de muy alta temperatura pueden personalizarse.

Q4. ¿Cómo realizar monitoreo remoto con comunicación RS485?
Puede conectarse a sistemas PLC, SCADA o plataformas IoT, soportando recolección centralizada de datos y almacenamiento de registros históricos.

Q5. ¿El medidor de nivel requiere calibración frecuente?
En condiciones de trabajo estables, el ciclo de calibración es largo y la carga de mantenimiento es baja.

Q6. ¿Cómo garantizar la precisión de medición para niveles de materiales sólidos?
Debe instalarse en una posición que refleje la altura promedio y evitar áreas cercanas a la entrada de alimentación con diferencias significativas de altura.

Resumen

El medidor de nivel ultrasónico NiuBoL proporciona un soporte de datos confiable y en tiempo real para el monitoreo de nivel de líquido y material gracias a su medición sin contacto, instalación flexible y características de mantenimiento simple. Con un diseño de instalación razonable y una selección científica, garantiza datos de nivel precisos y estables. Es ampliamente aplicable a escenarios de gestión del agua, hidrología, tanques industriales de almacenamiento, protección ambiental y monitoreo IoT, ofreciendo una base científica para la gestión de ingeniería, control automático y toma de decisiones.
