Guía de selección de medidores de nivel por radar: estrategias de adaptación precisas para diferentes condiciones de trabajo

Guía de selección del medidor de nivel radar NiuBoL: estrategias de coincidencia precisa para diferentes condiciones de trabajo

En campos como la petroquímica, energía y electricidad, alimentos y farmacéuticos, tratamiento ambiental del agua, metalurgia y minería, la medición de nivel impacta directamente la seguridad de producción, la estabilidad del proceso y los beneficios económicos. Los medidores de nivel radar, basados en principios de medición por ondas electromagnéticas sin contacto o con contacto, ofrecen ventajas como amplio rango, alta precisión, fuerte capacidad anti-interferencias y largos períodos sin mantenimiento, convirtiéndose en la solución principal para el monitoreo de nivel en automatización industrial. Sin embargo, las condiciones de trabajo reales varían enormemente: desde grandes tanques atmosféricos con aceites de baja viscosidad hasta reactores de alta presión con resinas de alta viscosidad, desde silos polvorientos de sólidos hasta tanques de fermentación con fuerte vapor. Cada entorno impone requisitos completamente diferentes en cuanto a modo de propagación de ondas radar, compatibilidad con el medio y capacidad anti-interferencias. Una selección correcta permite un funcionamiento estable a largo plazo; una selección incorrecta puede llevar a pérdida de señal, deriva de medición o incluso riesgos de seguridad.

Lógica central de selección de medidores de nivel radar

La esencia de la selección de un medidor de nivel radar es la coincidencia precisa entre «parámetros de condiciones de trabajo y características del producto». Los factores clave de decisión incluyen:

• Propiedades del medio: líquido/sólido, constante dieléctrica, viscosidad, corrosividad, si cristaliza/adhiere/espuma/contiene partículas sólidas

• Estructura del contenedor: abierto/cerrado, tamaño del diámetro, presencia de agitación, distribución de obstáculos internos

• Condiciones del proceso: rango de temperatura, clase de presión, concentración de polvo, volumen de vapor/niebla

• Requisitos de medición: rango, precisión, tiempo de respuesta, si se necesita medición de interfaz, restricciones de posición de instalación

• Mantenimiento y seguridad: si se permite contacto con el medio, clasificación a prueba de explosión, ventana de mantenimiento

Los cuatro tipos principales de NiuBoL tienen cada uno su propio enfoque. A continuación se detalla un desglose de sus características centrales y las condiciones de trabajo más adecuadas.

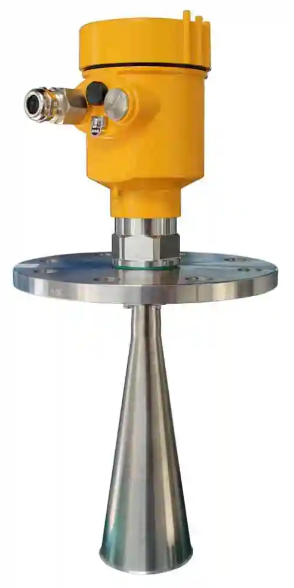

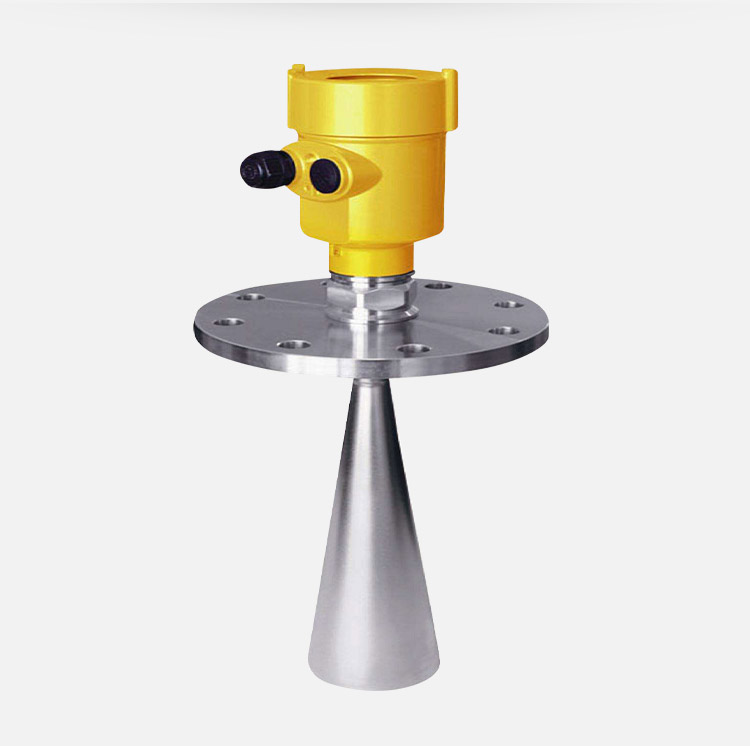

Medidor de nivel radar de alta frecuencia (sin contacto)

Características técnicas principales

La serie de alta frecuencia NiuBoL utiliza principalmente frecuencias de 26 GHz y 80 GHz. El producto 80 GHz tiene un ángulo de haz extremadamente pequeño (aproximadamente 3°~4°), con energía muy concentrada, adecuado para entornos de tanques complejos; el 26 GHz tiene un ángulo de haz moderado (aproximadamente 8°~10°), ofreciendo mejor relación costo-efectividad. Medición sin contacto, sin desgaste mecánico, no afectado por variaciones significativas de densidad/viscosidad/temperatura/presión del medio, precisión típica ±3~5 mm, rango hasta 0,3~120 m.

Condiciones de trabajo más adecuadas

• Medio: líquidos de baja a media viscosidad (≤500 mPa·s), como gasolina, diésel, crudo, aguas residuales, soluciones ácidas/alcalinas diluidas, solventes químicos; buena fluidez, sin adherencia severa/partículas/polidos sólidos (como granos, cemento, polvo de carbón).

• Contenedor: tanques de almacenamiento grandes y medianos (diámetro ≥3~5 m), estanques abiertos, tanques cerrados atmosféricos o de presión media-alta.

• Entorno: baja concentración de polvo (≤10 g/m³), vapor/niebla no densa, permitiendo algunos obstáculos fijos (debe evitar el trayecto del haz).

• Escenarios típicos: zonas de almacenamiento de petróleo crudo, estanques de regulación de tratamiento de aguas residuales, tanques de materias primas y auxiliares alimentarios, silos de materias primas químicas del carbón.

Escenarios no recomendados

Medios de alta viscosidad y fuerte adherencia (como asfalto, miel), entornos de muy alta polvo o niebla densa, tanques de pequeño diámetro (<1 m) o zonas con agitadores densos.

Medidor de nivel radar de onda guiada

Características técnicas principales

Las ondas electromagnéticas se propagan a lo largo de la varilla o cable de onda guiada, casi no afectadas por interferencias ambientales externas. La serie de onda guiada NiuBoL soporta un amplio rango de temperatura de -196 °C ~ 450 °C, presión hasta 40 MPa, rango 0,3 ~ 30 m, precisión ±3 mm, capaz de medir medios de alta viscosidad (≤20 000 mPa·s), fáciles de cristalizar, altamente corrosivos.

Condiciones de trabajo más adecuadas

• Medio: líquidos de alta viscosidad (como asfalto, jarabe, resina), medios fáciles de cristalizar (fundido de urea, solución de soda cáustica), ácidos y álcalis concentrados, aguas residuales con arena, lodos; materiales sólidos en vrac/alta humedad.

• Contenedor: tanques de pequeño diámetro, reactores agitados, contenedores cerrados de alta presión, tanques con estructuras internas complejas.

• Entorno: alta polvo, fuerte vapor, espuma, fuertes turbulencias.

• Escenarios típicos: reactores de polimerización, tanques de jarabe, estanques de lodo, reactores de alta presión químicos del carbón, tanques de escoria metalúrgica.

Escenarios no recomendados

Medios extremadamente adherentes y difíciles de limpiar (como adhesivos muy viscosos), medios con gran cantidad de partículas duras (fáciles de dañar el cuerpo de onda guiada), medios ultra-puros que exigen cero contaminación por contacto.

Medidor de nivel radar de onda guiada coaxial

Características técnicas principales

Sobre la base del radar de onda guiada, se añade una camisa exterior para formar una estructura coaxial, las ondas electromagnéticas se propagan en el espacio anular, resultando en señales más concentradas y mayor anti-interferencias. La serie coaxial NiuBoL alcanza precisión hasta ±1 mm, soporta medios de muy baja constante dieléctrica (εr ≥ 1,6), temperatura -200 °C ~ 400 °C, presión hasta 60 MPa, particularmente adecuado para medición de interfaz y micro-niveles.

Condiciones de trabajo más adecuadas

• Medio: líquidos de baja constante dieléctrica (gas licuado, propano, hidrocarburos ligeros), químicos de alta pureza, interfaces líquido-líquido (separación aceite-agua, aceite-solvente), micro-niveles.

• Contenedor: tanques de almacenamiento de alta presión de pequeño diámetro, tanques de medición, reactores de laboratorio, separadores de interfaz.

• Entorno: alta temperatura y alta presión, fuerte corrosión, medios fáciles de volatilizar/condensar.

• Escenarios típicos: tanques de GLP/GNL, tanques de materias primas farmacéuticas, tanques de solventes de grado electrónico, medición de interfaz de deshidratación de petróleo crudo.

Escenarios no recomendados

Medios con gran cantidad de partículas/fibras (fáciles de obstruir el espacio anular), medición de gran rango (rango generalmente ≤10 m), medios de viscosidad extremadamente alta.

Medidor de nivel radar de onda guiada coaxial de derivación

Características técnicas principales

El medio se deriva a través de un tubo de derivación, la sonda coaxial de onda guiada se instala dentro del tubo de derivación, aislando completamente las condiciones complejas dentro del contenedor principal. La serie de derivación NiuBoL hereda la alta precisión coaxial (±1 mm), con la mayor capacidad anti-interferencias, permitiendo la extracción individual de la sonda para mantenimiento sin parada.

Condiciones de trabajo más adecuadas

• Medio: líquidos fuertemente agitados/turbulentos, medios con mucha espuma/burbujas, medios de alta viscosidad + fuerte adherencia, sólidos fáciles de puenteo.

• Contenedor: reactores fuertemente agitados, tanques irregulares de gran diámetro, tanques con obstáculos internos densos.

• Entorno: polvo extremo, niebla densa, fluctuaciones severas del medio.

• Escenarios típicos: tanques de fermentación, tanques de mezcla de pintura, reactores de polimerización, nivel de alto horno metalúrgico, estanques de espesamiento de lodo mineral.

Escenarios no recomendados

Medios propensos a cristalización/obstrucción en el tubo de derivación, espacio de instalación extremadamente limitado, situaciones con riesgo de fuga extremadamente alto y donde no se permite derivación.

Comparación de parámetros principales de los cuatro tipos

Proceso de selección recomendado para medidores de nivel radar

1. Revisión detallada de parámetros de condiciones de trabajo (medio, contenedor, entorno, requisitos)

2. Selección preliminar del tipo según viscosidad del medio, constante dieléctrica, condiciones de agitación/polvo

3. Verificación de coincidencia temperatura/presión/clasificación a prueba de explosión y espacio de instalación

4. Consideración de detalles como facilidad de mantenimiento, economía, optimización de recubrimiento anticorrosivo

Recordatorio de ideas erróneas comunes en la selección

• Elegir ciegamente la frecuencia más alta: el 80 GHz tiene ventajas limitadas en entornos de alta polvo; el 26 GHz suele ser más económico

• Ignorar la constante dieléctrica: priorizar onda guiada coaxial para medios de bajo εr como gas licuado e hidrocarburos ligeros

• Elegir sin contacto para tanques agitados: las palas del agitador bloquean el haz, propenso a fluctuaciones; seleccionar onda guiada o derivación

• Forzar tipo contacto para medios de fuerte adherencia: puede salir mal; radar de alta frecuencia con limpieza regular a veces es más adecuado

Preguntas frecuentes:

Q1. ¿Cuál es más estable, el radar de alta frecuencia o el radar de onda guiada?
Depende de la condición de trabajo. El radar de alta frecuencia es más estable en escenarios limpios, grandes tanques, baja interferencia; el radar de onda guiada es más confiable en condiciones complejas como alta polvo, agitación, espuma y alta viscosidad.

Q2. ¿El radar 80 GHz es necesariamente superior al 26 GHz?
No necesariamente. El 80 GHz tiene pequeño ángulo de haz y corta zona ciega, adecuado para tanques pequeños o escenarios con obstáculos; el 26 GHz tiene mejor penetración y menos atenuación en entornos de polvo o vapor moderado.

Q3. ¿Es obligatorio usar radar de onda guiada coaxial para tanques de gas licuado?
Se recomienda priorizarlo. El gas licuado tiene baja constante dieléctrica (εr ≈ 1,6~1,8), los radares de alta frecuencia ordinarios tienen señales débiles, y la estructura coaxial puede mejorar significativamente la relación señal/ruido y la estabilidad de medición.

Q4. ¿Cómo evitar fluctuaciones en los medidores radar dentro de reactores agitados?
Priorizar radar de onda guiada o de derivación coaxial; si se debe usar radar de alta frecuencia, optimizar posición de instalación, configurar tiempo de promediado más largo para filtrado, y evitar trayectorias del haz de las palas del agitador.

Q5. ¿Cómo seleccionar materiales para medios altamente corrosivos?
Elegir PTFE completo o Hastelloy C-276 para sonda/cuerpo de onda guiada; la estructura coaxial de derivación puede reducir aún más la exposición de partes sensibles a la corrosión en el contenedor principal.

Q6. ¿El radar de derivación aumenta el riesgo de fuga?
Los productos regulares usan conexiones de brida de alto estándar + sellos múltiples para tubos de derivación, con riesgo de fuga controlable; sin embargo, en medios altamente tóxicos, alta presión, muy volátiles, se requiere evaluación y monitoreo reforzado.

Conclusión

No hay superioridad o inferioridad absoluta en la selección de medidores de nivel radar — solo la coincidencia «más adecuada». La gama completa NiuBoL cubre diversas condiciones de trabajo, desde tanques convencionales hasta reactores extremos. Al definir claramente las propiedades del medio, las características del contenedor y las condiciones del proceso, combinadas con las diferencias técnicas de los cuatro tipos, se pueden lograr soluciones de medición de nivel estables, con mantenimiento mínimo y óptima relación costo-efectividad. Una selección correcta no solo garantiza la seguridad de producción y la continuidad del proceso, sino que también reduce significativamente los costos operativos y de mantenimiento a largo plazo. Si enfrenta desafíos específicos de selección de condiciones de trabajo, no dude en proporcionar parámetros detallados — el equipo técnico de NiuBoL puede personalizar la solución óptima para usted, ayudando al control de procesos industriales a ser más preciso y confiable.
