Uso correcto y calibración de sensores pH en línea en proyectos industriales

Muchos problemas de pH en proyectos no son causados ​​por la hoja de especificaciones. Provienen de puntos de instalación incorrectos, registros de calibración deficientes, electrodos secos, uniones contaminadas o cableado de señales que fue tratado como un cable común y corriente de bajo riesgo.

En las especificaciones del proyecto, este requisito a menudo se describe como sensor pH en línea, procedimiento de calibración del sensor pH, sonda RS485 Modbus pH, instalación de medidor industrial pH, con contextos operativos como control pH de aguas residuales, monitoreo de agua de acuicultura, monitoreo de agua de proceso.

Antecedentes del proyecto y demanda de aplicaciones industriales

Un integrador de sistemas que seleccione un sensor pH en línea debe considerar toda la rutina operativa. La planta necesita datos pH estables para dosificación, control de descargas, salud de la acuicultura, verificación del agua de enjuague o informes ambientales. Por lo tanto, la adquisición debe incluir tampones de calibración, acceso para mantenimiento, reemplazo de electrodos y compatibilidad de comunicación digital.

Un integrador de sistemas normalmente tiene que combinar detección en línea, cableado de gabinete, protección de campo, adquisición de datos, lógica de alarma y acceso a mantenimiento en un solo producto. Por lo tanto, el sensor debe juzgarse por más de una línea de precisión: la interfaz, la longitud del cable, el material de la carcasa, el método de calibración, el plan de repuestos y la compatibilidad con la plataforma de control existente afectan el riesgo del proyecto.

Posición del producto en el sistema de monitoreo

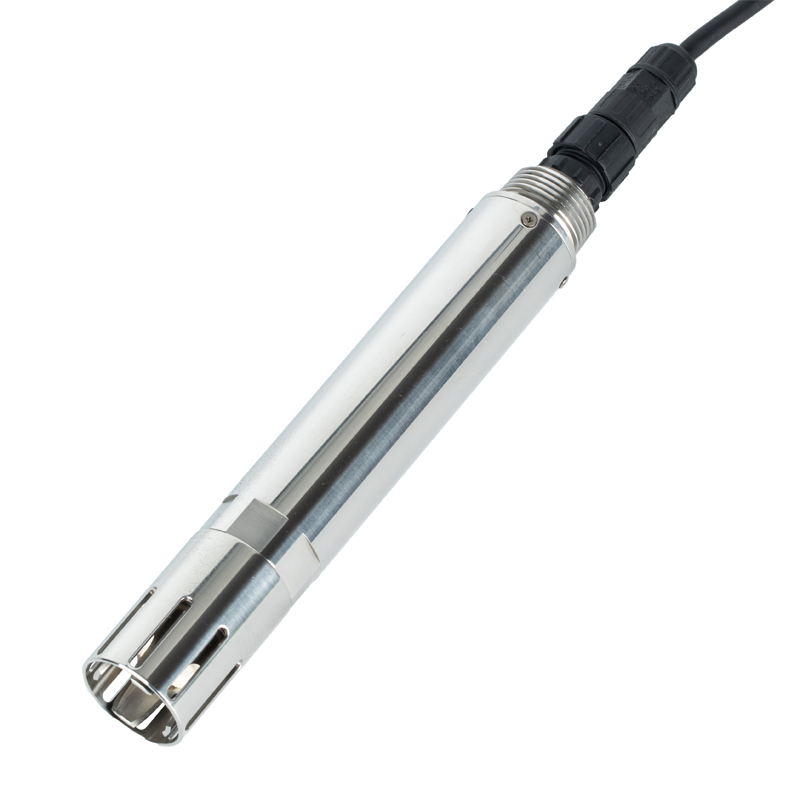

El sensor NiuBoL en línea pH es el elemento de medición de campo. Envía pH y datos de temperatura a un controlador, puerta de enlace RTU o IoT y se puede utilizar en bucles de control para dosificación ácido-base o lógica de alarma.

En una arquitectura completa, la sonda es la fuente de datos de campo, el controlador o puerta de enlace es el concentrador de datos y el SCADA o plataforma en la nube es la capa de decisión. Los sensores NiuBoL son adecuados para esta estructura en capas porque los valores medidos se pueden leer directamente a través de comunicación digital, mientras que se pueden agregar pantallas locales, lógica de relé o salidas analógicas cuando las especificaciones de la planta lo requieran.

Compatibilidad de comunicación y protocolo

Para la entrega de ingeniería, RS485 y Modbus RTU suelen ser más importantes que el estilo de visualización del instrumento. El sensor debe exponer registros estables para el valor medido, la temperatura, el estado de calibración y la dirección del dispositivo, de modo que un servidor PLC, RTU, DCS, SCADA ​​o una puerta de enlace IoT puedan leer los mismos datos sin reescribir la lógica de control. Un cable blindado, una polaridad A/B correcta, una conexión a tierra de un solo punto y configuraciones de velocidad en baudios documentadas reducen el tiempo de puesta en servicio en rutas de cable largas. Cuando un gabinete antiguo requiere 4-20 mA analógicos, la señal analógica se puede conservar para el control local mientras que RS485 Modbus RTU se utiliza para diagnóstico y adquisición remota de datos.

Modbus RTU hace que los valores pH sean más fáciles de archivar que un medidor local solo analógico. También permite al integrador verificar el estado del dispositivo y mantener una adquisición de datos consistente en múltiples sitios.

Parámetros Técnicos para la Evaluación de Adquisiciones

Estos parámetros proporcionan una referencia realista para la selección del sensor pH en línea NiuBoL y la documentación del proyecto.

Cómo la medición respalda las decisiones de control

El sensor en línea pH es valioso cuando su lectura está relacionada con una decisión: ajuste de dosificación, operación de la bomba, control de aireación, inspección de filtros, alarma del operador, ticket de mantenimiento o registro de cumplimiento. Durante la revisión del diseño, el integrador debe definir si el valor medido se utiliza para control de circuito cerrado, protección de enclavamiento, alarma de supervisión o documentación de tendencias. Estas opciones afectan el intervalo de sondeo, el retraso de la alarma, la escala del registro, los requisitos de visualización local y si el gabinete necesita puntos de muestreo manuales redundantes.

Para muchos proyectos hídricos, el resultado de ingeniería más útil no es un número único sino una tendencia estable. Un pico breve puede indicar burbujas, actividad de limpieza o alteración de la muestra; una deriva sostenida puede indicar un desequilibrio químico, incrustaciones, cambios biológicos o un evento de proceso real. Al mantener el sensor en un mapa Modbus documentado, el equipo del proyecto puede comparar la lectura con el flujo, el estado de la bomba, la tasa de dosificación de productos químicos y las comprobaciones de laboratorio. Esto facilita la resolución de problemas después de la entrega, especialmente para los distribuidores que brindan soporte a clientes remotos.

Escenarios de aplicación para integradores de sistemas

Neutralización de aguas residuales

Desafío del entorno del sitio:El afluente pH puede cambiar rápidamente cuando la descarga industrial ingresa al tanque de ecualización.

Esquema de integración del sistema:Instale el sensor en línea pH en la salida del tanque y vincule los datos de Modbus a las bombas dosificadoras a través del gabinete de control.

Valor para el usuario entregado:El sistema puede mantener la descarga pH dentro de la banda permitida y reducir la carga de muestreo manual.

Agua de proceso de alimentos y bebidas

Desafío del entorno del sitio:Los productos químicos de limpieza y el agua de enjuague pueden cambiar pH entre lotes.

Esquema de integración del sistema:Utilice el monitoreo pH en la línea de retorno o el tanque de recolección y registre los datos en SCADA.

Valor para el usuario entregado:La planta obtiene registros trazables para el control de procesos y la verificación de enjuague.

Gestión del agua en acuicultura

Desafío del entorno del sitio:pH afecta el estrés de los peces, la toxicidad del amoníaco y la estabilidad biológica.

Esquema de integración del sistema:Integre pH con DO, sensores de temperatura y nitrógeno amoniacal a través de una puerta de enlace IoT.

Valor para el usuario entregado:Los administradores de granjas reciben datos correlacionados para la aireación, el intercambio de agua y las decisiones de alimentación.

Estaciones de Monitoreo Ambiental

Desafío del entorno del sitio:Las precipitaciones, la actividad de las algas y la entrada de contaminantes pueden desplazar el agua superficial pH.

Esquema de integración del sistema:Implemente el sensor en una estación costera o boya con limpieza y calibración periódicas.

Valor para el usuario entregado:Los datos de tendencias a largo plazo respaldan los informes de cumplimiento y las alertas tempranas.

Guía de selección

La selección debe partir del objetivo del proceso, no de una imagen de catálogo. Una planta que necesita dosificación química de circuito cerrado, una estación de monitoreo que necesita tendencias con calidad de evidencia y un gabinete OEM que necesita registros Modbus repetibles pueden elegir diferentes configuraciones mecánicas y de salida.

• Haga coincidir la gama pH con el proceso, pero también verifique la temperatura, la presión y la compatibilidad química.
• Elija una ubicación con contacto continuo, buena mezcla y fácil acceso.
• Especificar buffers de calibración y un cronograma de mantenimiento en el alcance del proyecto.
• Utilice RS485 Modbus RTU para nuevos sistemas digitales; utilice analógico sólo cuando sea necesario.
• Planifique el reemplazo de electrodos para un servicio a largo plazo en lugar de tratar la sonda como un componente permanente.

Puntos de evaluación de distribuidores, OEM y contratistas

Para un distribuidor, la evaluación es diferente a la lista de verificación de un comprador de laboratorio. El producto debe ser repetible en muchos sitios de clientes, fácil de explicar durante la cotización y lo suficientemente claro para la resolución de problemas posventa. Una oferta práctica debe indicar el modelo del sensor, las salidas disponibles, los accesorios de instalación, la opción de cable, las piezas de mantenimiento esperadas y el tipo de controlador o puerta de enlace al que se puede conectar. Esto ayuda al distribuidor a responder preguntas técnicas sin retrasar cada consulta para una revisión de ingeniería completa.

Para los fabricantes de gabinetes OEM y los contratistas de ingeniería, la principal preocupación es la repetibilidad de la integración. Si se utiliza la misma estructura RS485 Modbus RTU en los sensores pH, DO, turbidez, cloro, dureza o lodos, el dibujo del gabinete, el programa PLC ​​y la lista de verificación de puesta en servicio se pueden reutilizar con cambios menores. Esto reduce el riesgo de ejecución del proyecto y facilita la expansión cuando el cliente luego solicita más puntos de monitoreo, carga remota de datos o una estación combinada de calidad del agua.

Notas de integración del sistema

La mayoría de los problemas de puesta en marcha aparecen en el límite entre la sonda y el armario de control. Las siguientes comprobaciones ayudan a los distribuidores e integradores a reducir la repetición del trabajo en el sitio.

• Hidrate y almacene los electrodos de acuerdo con el manual antes de la puesta en servicio.
• No calibre inmediatamente después de un choque químico o una limpieza; Deje que la lectura se estabilice.
• Evite instalar el electrodo donde se acumulen burbujas en la membrana de vidrio.
• Documente la configuración de Modbus en la puerta del gabinete o en el O&M;manual.
• Utilice un tratamiento de unión impermeable y alivio de tensión para instalaciones sumergidas.

Documentación de adquisiciones y entrega del proyecto.

Una orden de compra debe incluir más que el nombre del modelo y la cantidad. Para cada instrumento, confirme el parámetro medido, rango, fuente de alimentación, señal de salida, longitud del cable, accesorios de montaje, material húmedo, nivel de protección, accesorios de calibración y documentación requerida. Cuando el proyecto incluye varios sensores, se debe preparar una lista de registros y un plan de direcciones antes de comenzar el cableado del gabinete. Esto evita direcciones Modbus duplicadas y ayuda al ingeniero de PLC a reservar los bloques de datos correctos.

En el momento de la entrega, el propietario debe recibir el registro de cableado, la configuración del Modbus, fotografías de instalación, registro de calibración, intervalo de limpieza, repuestos recomendados y lecturas de la prueba de aceptación. Para los contratistas de ingeniería, esta documentación también es una ventaja comercial: muestra que el paquete de sensores se entregó como un subsistema de medición integrado, no como piezas sueltas. Para los distribuidores, el mismo archivo resulta útil cuando un cliente solicita sondas de reemplazo, cables más largos, aclaración de protocolo o puntos de monitoreo adicionales meses después de la primera instalación.

Preguntas frecuentes

Preguntas técnicas

P1: ¿El sensor es compatible con RS485 Modbus RTU?

Sí. La ruta de integración estándar es RS485 con Modbus RTU, lo que permite la conexión a puertas de enlace PLC, RTU, DCS, SCADA ​​y IoT que admiten sondeo en serie.

P2: ¿Se puede instalar el sensor al aire libre o en posiciones sumergidas?

Las sondas de calidad del agua en línea NiuBoL relevantes están diseñadas con protección IP68. El método de instalación final aún debe proteger las cajas de conexiones, los prensaestopas y las entradas de gabinetes contra la entrada de agua.

P3: ¿Con qué frecuencia se debe realizar la calibración?

El intervalo de calibración depende de la calidad del agua, el nivel de contaminación y la confianza de los datos requeridos. Los proyectos de agua potable y control de procesos generalmente definen un cronograma de calibración fijo, mientras que los proyectos de aguas residuales también pueden desencadenar limpieza y calibración después de una deriva anormal.

P4: ¿Por qué la compensación de temperatura no elimina todos los errores pH?

La compensación de temperatura corrige la respuesta del electrodo. No elimina el cambio químico real de la muestra pH causado por la disociación dependiente de la temperatura.

Preguntas de selección

P5: ¿Cómo debo elegir entre un sensor monoparamétrico y una estación multiparamétrica?

Utilice un sensor de un solo parámetro cuando una variable de control sea crítica y el cableado deba ser simple. Utilice una estación multiparamétrica cuando los datos pH, ORP, turbidez, DO, conductividad o cloro deban correlacionarse para tomar decisiones operativas.

P6: ¿Aún son necesarios 4-20 mA si Modbus RTU está disponible?

Modbus Se prefiere RTU para adquisición y diagnóstico digitales. 4-20 mA es útil cuando una tarjeta, registrador o controlador de dosificación PLC existente solo acepta entradas analógicas.

P7: ¿Qué material de vivienda se debe seleccionar?

ABS /PC y POM son adecuados para muchos proyectos de tratamiento de agua. Se prefiere el acero inoxidable 316L cuando la resistencia mecánica, la resistencia a la corrosión o el servicio sumergido a largo plazo son más exigentes.

P8: ¿Es suficiente un sensor pH para el monitoreo de la acuicultura?

pH es importante, pero los proyectos de acuicultura generalmente también necesitan oxígeno disuelto, temperatura y, a menudo, nitrógeno amoniacal o conductividad para tomar decisiones operativas confiables.

Preguntas sobre adquisiciones y proyectos

P9: ¿Qué información se debe enviar antes de la cotización?

Proporcione el parámetro medido, el rango esperado, el tipo de agua, la temperatura, la presión, el método de instalación, la longitud del cable, el requisito de salida, el tipo de controlador y si se necesita una hoja de datos o un mapa de registro Modbus.

P10: ¿Puede NiuBoL brindar soporte a distribuidores y contratistas de ingeniería con documentos de integración?

Sí. Para la entrega de proyectos, NiuBoL puede proporcionar hojas de datos, instrucciones de cableado, información de protocolo y soporte de selección para combinar sensores con puertas de enlace, PLC y plataformas de monitoreo.

Resumen

El uso correcto de un sensor pH en línea es una disciplina de proyecto, no solo una elección de instrumento. When the pH electrode is installed in the right point, calibrated on schedule and connected through RS485 Modbus RTU, it becomes a stable part of dosing control, wastewater compliance, aquaculture monitoring and process water management.
