¿Qué es el sensor de nivel de agua?

¿Qué es un sensor de nivel de agua?

Un sensor de nivel de agua es un dispositivo electrónico diseñado específicamente para medir la altura de un líquido (como agua o aceite), especialmente la altura del nivel del agua. Es capaz de convertir los cambios reales del nivel del agua en señales eléctricas, las cuales son procesadas posteriormente por un controlador o computadora para la monitorización y el control del nivel de agua en tiempo real. Los sensores de nivel de agua se utilizan ampliamente en diversos escenarios, incluyendo, entre otros, tanques de agua, piscinas contra incendios, sistemas industriales de tratamiento de aguas, embalses, ríos y sistemas de riego automatizados para hogares e industrias.

Tipos de sensores de nivel de agua:

Existen varios tipos de sensores de nivel de agua, como los de flotador, de presión, ultrasónicos, capacitivos y de impedancia. Cada tipo de sensor funciona con un principio diferente; por ejemplo, los sensores de flotador miden la altura del nivel del líquido moviéndolo hacia arriba y hacia abajo, mientras que los sensores de presión miden la presión del líquido para determinar el nivel. Los sensores ultrasónicos utilizan la diferencia en la velocidad de propagación de las ondas sonoras en diferentes medios para medir el nivel del líquido.

Existen varios tipos de sensores de nivel de agua, los más comunes incluyen:

Sensor de nivel de flotador: flota hacia arriba y hacia abajo a través del flotador para detectar cambios en el nivel del agua, y este cambio se convierte en una señal eléctrica.

Sensores de nivel de agua capacitivos: utilizan el cambio en el valor de capacitancia entre el agua y el aire para detectar el nivel del agua.

Sensor ultrasónico de nivel de agua: Calcula la altura del nivel del agua midiendo el tiempo que tardan las ondas ultrasónicas en emitirse y reflejarse.

Sensor de nivel de agua tipo presión: Convierte el nivel de agua en cambios de presión, que luego son detectados por un sensor de presión.

Sensor de nivel de agua fotoeléctrico: utiliza el principio de reflexión o refracción de la luz en la interfaz entre el líquido y el aire para detectar el nivel del agua.

Cada tipo de sensor de nivel de agua tiene sus ventajas y ámbito de aplicación únicos, la elección debe basarse en los escenarios de aplicación específicos y las necesidades a decidir.

El principio de funcionamiento del sensor de nivel de agua:

El principio de funcionamiento del sensor de nivel de agua varía según su tipo y diseño, pero se puede resumir principalmente de las siguientes maneras:

1. Resistivos (de contacto): Estos sensores suelen contener una serie de trazas de cobre expuestas que sirven como líneas de alimentación y detección. A medida que sube el nivel del agua, el agua crea un puente entre estas líneas, modificando la resistencia del circuito. El cambio de resistencia es inversamente proporcional al nivel del agua; es decir, a mayor nivel, menor resistencia. Midiendo el cambio de resistencia, se puede determinar el nivel del agua. Por ejemplo, algunos sensores utilizan directamente la conductividad del agua como resistencia variable para generar un cambio de voltaje o corriente que refleja el nivel del agua.

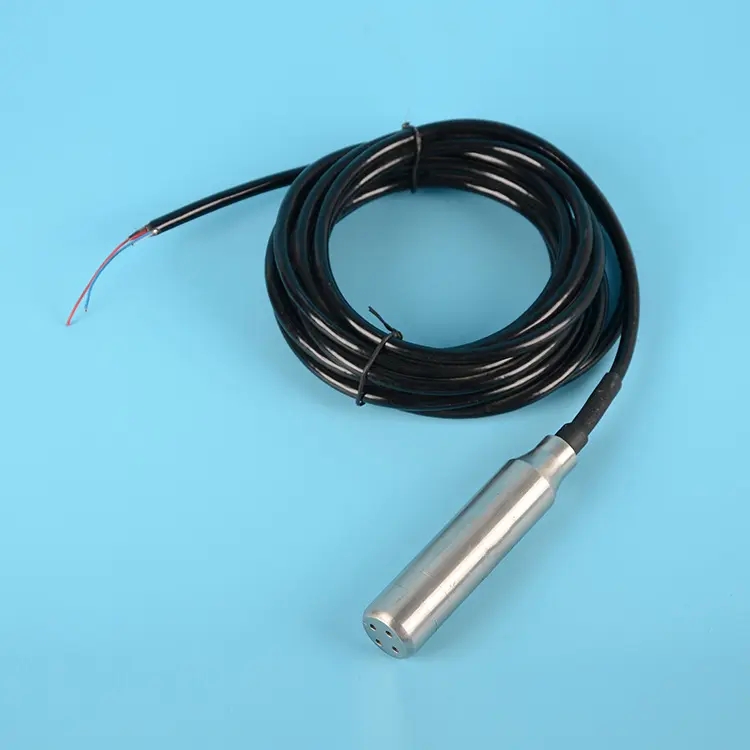

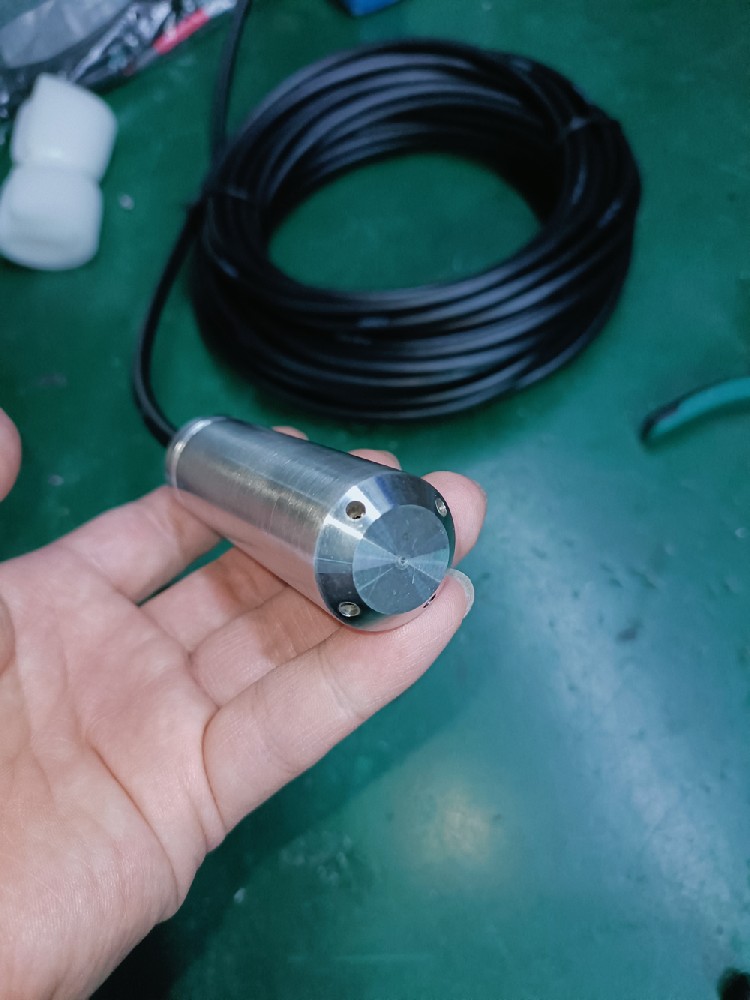

2. Tecnología de detección de presión: Los sensores de presión se utilizan para detectar el nivel del agua en situaciones donde se requiere una medición precisa de aguas profundas o donde se encuentran sometidas a alta presión. El sensor se instala en el fondo del buque o a una profundidad específica. La presión hidrostática del agua es directamente proporcional al nivel del agua, y la altura del nivel se deduce midiendo la presión.

3. Capacitivo: Sensor capacitivo de nivel de agua que utiliza agua como dieléctrico para modificar la capacitancia entre las dos placas extremas del condensador. A medida que cambia el nivel del agua, el valor de la capacitancia cambia; la medición de la capacitancia permite determinar el nivel del agua.

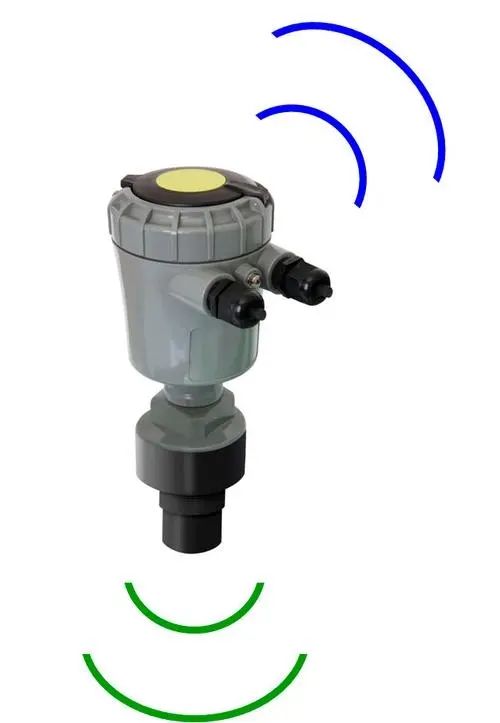

4. Tecnología ultrasónica: Los sensores ultrasónicos de nivel de agua emiten pulsos ultrasónicos, y estas ondas se reflejan al alcanzar la superficie del agua. Calculando la diferencia de tiempo entre la transmisión y la recepción de las ondas de retorno, junto con la velocidad del sonido, se puede calcular la altura del nivel del agua. Este método es adecuado para mediciones sin contacto y es adecuado para cuerpos de agua más profundos o aguas limpias.

5. Tipo flotador: uno de los métodos más tradicionales, mediante el movimiento ascendente y descendente del flotador, accionando un dispositivo mecánico o un interruptor magnético, que refleja directamente la variación del nivel del agua. Los cambios de posición del flotador se convierten en una señal eléctrica u otro tipo de señal de salida.

Áreas de aplicación del sensor de nivel de agua

Los sensores de nivel de agua se utilizan ampliamente en diversos campos, incluidos, entre otros:

Automatización industrial: En la línea de producción de las industrias química, alimentaria, farmacéutica y otras, se utilizan sensores de nivel de agua para monitorear el nivel de líquido en tanques de almacenamiento, reactores y otros equipos para garantizar el buen funcionamiento del proceso de producción.

Riego agrícola: En los sistemas de riego inteligentes, los sensores de nivel de agua pueden detectar la humedad del suelo o el nivel de agua en las cisternas y ajustar automáticamente el volumen de riego de acuerdo con los datos para lograr un riego que ahorre agua.

Electrodomésticos: En electrodomésticos como lavadoras, cafeteras, dispensadores de agua, etc., se utilizan sensores de nivel de agua para controlar el nivel de agua y garantizar que el equipo funciona con el nivel de agua correcto.

Monitoreo ambiental: En el monitoreo de ríos, lagos, embalses y otros cuerpos de agua, los sensores de nivel de agua ayudan a monitorear los cambios en el nivel del agua, lo cual es importante para la alerta de inundaciones y la gestión de los recursos hídricos.

Tratamiento de agua: En las plantas de tratamiento de agua, se utilizan sensores de nivel de agua para monitorear el nivel de agua en tanques de filtración, tanques de sedimentación, etc. para garantizar el funcionamiento normal del proceso de tratamiento de agua.

Al utilizar sensores de nivel de agua, es fundamental prestar atención a los métodos correctos de instalación, alimentación y lectura de señales. Asimismo, para garantizar su correcto funcionamiento, es necesario limpiarlo y realizarle mantenimiento regularmente para evitar la humedad y las vibraciones fuertes.
