Principio de funcionamiento del sensor de nivel de líquido

El sensor de nivel de líquido es un dispositivo para monitorear la altura de líquidos, ampliamente utilizado en diversos campos, como la industria, la protección ambiental y la hidrología. Convierte la información de la altura del líquido en señales eléctricas o digitales mediante diversos principios físicos para su registro, control y monitoreo.

El sensor de nivel de líquido se divide en los siguientes tipos:

1. Sensor de nivel de líquido tipo flotador: Utiliza el flotador para subir y bajar en el líquido y medir su nivel. El flotador se mueve con la variación del nivel del líquido, y este movimiento se convierte en una señal eléctrica mediante un dispositivo mecánico.

2. Sensor de nivel de líquido por capacitancia: El nivel se determina midiendo la diferencia de capacitancia entre el líquido y el sensor. Los cambios en el nivel del líquido provocan cambios en los valores de capacitancia, y el nivel se determina midiendo estos cambios.

3. Sensor de Nivel de Líquido Piezoresistivo: Basado en el principio de la presión hidrostática del líquido, esta se convierte en una señal eléctrica. El elemento sensible dentro del sensor detecta la presión del líquido y genera una señal eléctrica proporcional a la altura del nivel del líquido.

El sensor de nivel de líquido también se puede dividir en dos categorías: de contacto y sin contacto:

- Sensor de Nivel de Líquido de Contacto: como flotador, flotador, hidrostático, etc., este tipo de sensor está en contacto directo con el líquido a medir, a través del cambio de cantidad física para medir el nivel del líquido.

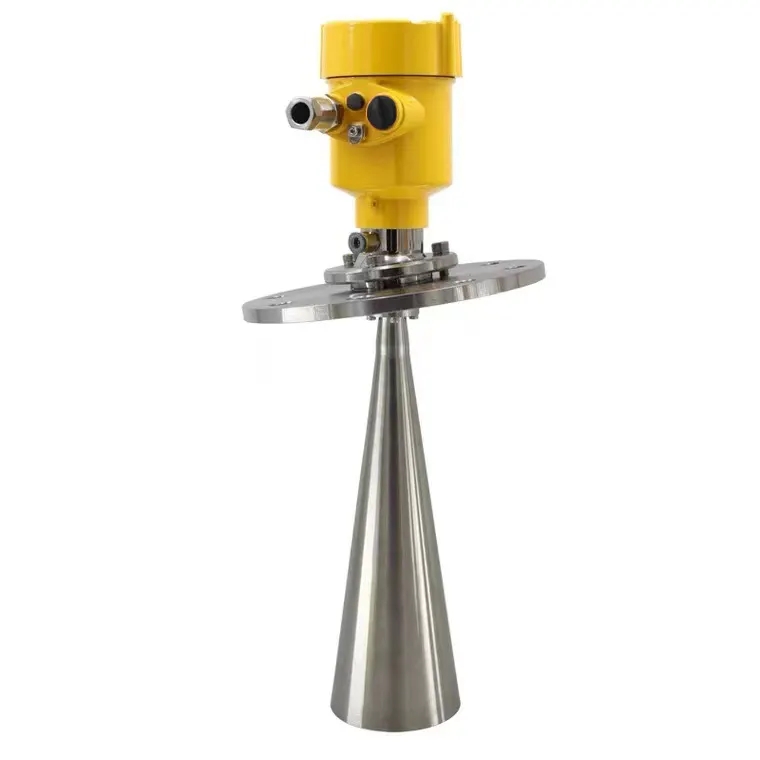

- Sensor de nivel de líquido sin contacto: como el sensor de nivel de líquido ultrasónico y el sensor de nivel de líquido por radar, no entran en contacto directamente con el líquido, sino que transmiten ondas acústicas o electromagnéticas y reciben su señal reflejada para medir el nivel del líquido.

Principio de funcionamiento del sensor de nivel de líquido:

El principio de funcionamiento de los sensores de nivel de líquido puede variar según su tipo y diseño, pero se dividen en varias categorías principales: hidrostáticos, de flotación, capacitivos, ultrasónicos y ópticos. A continuación, se detallan los principios básicos de funcionamiento de estos tipos de sensores de nivel de líquido:

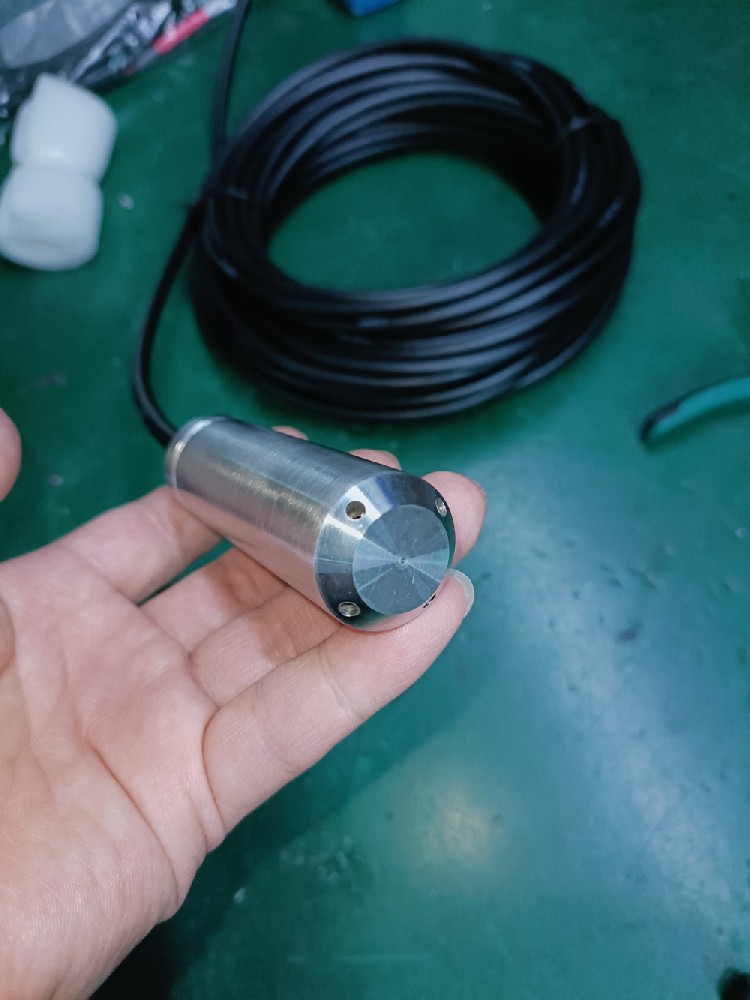

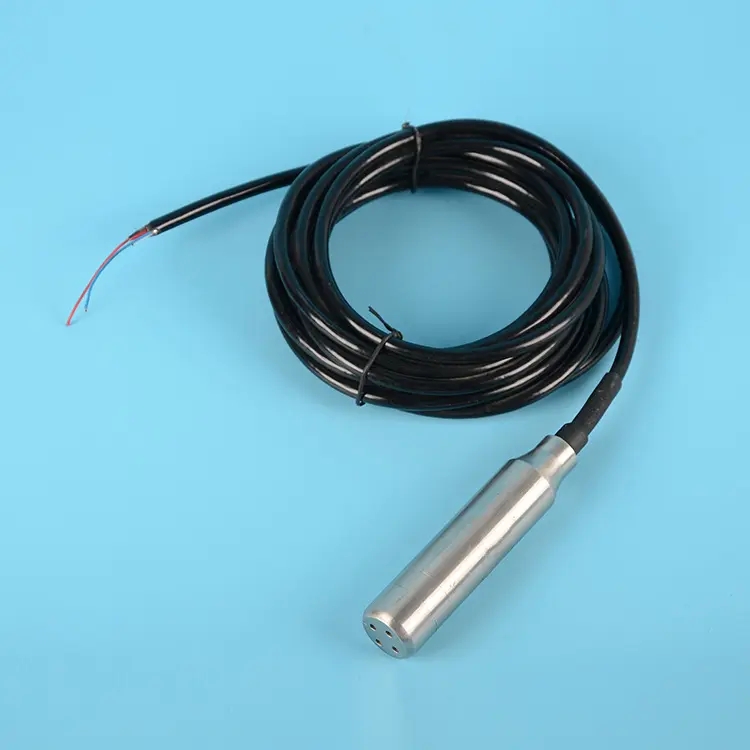

1. Sensor de nivel de líquido hidrostático

El sensor hidrostático de nivel de líquido funciona según el principio de que la presión estática del líquido es proporcional a su altura. Al introducir el transmisor (sensor) en el líquido a medir a una profundidad determinada, la presión sobre la superficie del sensor se calcula mediante una fórmula que se relaciona con la densidad del líquido, la aceleración de la gravedad y la profundidad del transmisor. El sensor introduce la presión del líquido en la cámara de presión positiva a través del acero inoxidable conductor de aire, y simultáneamente, la presión atmosférica sobre la superficie del líquido se conecta a la cámara de presión negativa del sensor para contrarrestar la presión atmosférica en la parte posterior del sensor y así medir con precisión la presión estática del líquido. Esta señal de presión se convierte y se compensa en una señal de corriente (p. ej., 4-20 mA) que indica la altura del nivel del líquido.

2. Sensor de nivel de líquido tipo flotador

El sensor de nivel de líquido tipo flotador utiliza el principio de que el flotador sube y baja con el nivel del líquido para detectarlo. El flotador suele estar equipado con materiales magnéticos o componentes electrónicos. Cuando el flotador sube y baja con el cambio de nivel del líquido, activa los materiales magnéticos o componentes electrónicos internos para producir los cambios de señal correspondientes. Estos cambios de señal se pueden convertir en una indicación de nivel de líquido después del procesamiento. El sensor de nivel de líquido tipo flotador se caracteriza por su estructura simple y alta confiabilidad.

3. Sensor de nivel de líquido capacitivo

El sensor de nivel de líquido capacitivo utiliza la variación del valor de capacitancia entre el medio medido y la sonda del sensor para detectar el nivel del líquido. Cuando el nivel del líquido sube, la constante dieléctrica entre el medio medido y la sonda cambia, lo que resulta en una variación del valor de capacitancia. Este cambio en el valor de capacitancia se convierte y compensa mediante un circuito para indicar el nivel del líquido. El sensor de nivel de líquido capacitivo se caracteriza por su medición sin contacto, alta precisión y alta fiabilidad.

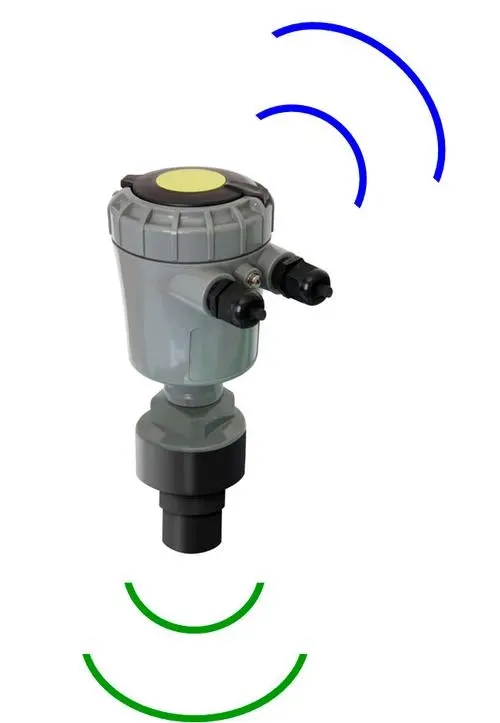

4. Sensor ultrasónico de nivel de líquido

El sensor ultrasónico de nivel de líquido mide el nivel del líquido transmitiendo pulsos ultrasónicos a la superficie del líquido y recibiendo la onda reflejada. El sensor transmite pulsos ultrasónicos y recibe las ondas reflejadas tras un cierto tiempo, cuya diferencia es proporcional a la distancia entre el nivel del líquido y el sensor. Esta diferencia es proporcional a la distancia entre la superficie del líquido y el sensor. Midiendo y calculando esta diferencia, se puede obtener la altura del nivel del líquido. El sensor ultrasónico de nivel de líquido se caracteriza por su medición sin contacto, amplio rango de medición y alta precisión.

5. Sensor óptico de nivel de líquido

El sensor óptico de nivel de líquido utiliza el principio de reflexión o refracción de la luz en la interfaz entre el líquido y el aire para detectar el nivel del líquido. El sensor emite un haz de luz hacia la superficie del material y registra la luz reflejada o refractada por la superficie mediante una fotocélula u otro componente. La altura del nivel del líquido se determina en función de la variación de la luz. El sensor óptico de nivel de líquido se caracteriza por su rápida respuesta y alta precisión.

¿Cómo elegir un sensor de nivel de líquido?

Elegir el sensor de nivel de líquido adecuado es un proceso que considera diversos factores. A continuación, se presentan algunos pasos y consideraciones clave para ayudarle a elegir el sensor de nivel de líquido adecuado:

1. Determinar el requisito de medición:

   - Medio de medición: el tipo de líquido que se va a medir (por ejemplo, agua, aceite, solución ácido-base, etc.).

   - Rango de medición: La altura de medición máxima y mínima del líquido.

   - Precisión de la medición: La precisión o resolución de la medición deseada.

2. Condiciones ambientales:

   - Temperatura: La temperatura ambiente a la que opera el sensor.

   - Presión: La presión en el recipiente donde se encuentra el líquido.

   - Corrosividad: si el líquido es corrosivo o no y si es necesario un sensor de material especial.

3. Tipo de sensor:

   - Contacto y sin contacto: Se selecciona según se requiera contacto directo con el líquido.

   - Tipo flotador, tipo capacitivo, tipo ultrasónico, etc.: elija según los diferentes principios de trabajo y escenarios de aplicación.

4. Señal de salida:

   - Señal analógica (por ejemplo 4-20 mA) o señal digital (por ejemplo RS485, I2C): elija según las necesidades del sistema de control y del equipo de monitoreo.

5. Método de montaje:

   - Montaje lateral, montaje superior o montaje inferior: elija según la estructura del contenedor y el espacio de instalación.

6. Requisitos de energía:

   - Confirme el voltaje de funcionamiento y el consumo de energía del sensor para garantizar que se pueda proporcionar un suministro de energía estable en el sitio.

7. Certificación y normas:

   - Seleccione sensores que cumplan con los estándares y certificaciones relevantes de la industria para garantizar la calidad y la seguridad.

8. Presupuesto y mantenimiento:

   - Considere el costo de compra y el costo de mantenimiento del sensor.

9. Proveedores y servicio posventa:

   - Seleccione proveedores con buena reputación y considere su soporte técnico y servicio posventa.

Siguiendo los pasos anteriores, puede seleccionar el sensor de nivel de líquido que satisfaga sus necesidades específicas. Es mejor realizar pruebas en el sitio o consultar a un profesional antes de tomar una decisión final.

En resumen, los sensores de nivel de líquido funcionan según diversos principios, pero todos se basan en la variación de una magnitud física para detectar la altura del líquido. En la práctica, cada sensor de nivel de líquido tiene sus propias aplicaciones y ventajas. Al elegir uno, es necesario considerar factores como las características del líquido, el rango de medición, los requisitos de precisión, las condiciones ambientales, etc., para elegir el tipo adecuado.
