Sensor de humedad del suelo TDR vs. sensor de humedad del suelo FDR

Los sensores de humedad del suelo FDR (Reflectancia en el Dominio de la Frecuencia) y TDR (Reflectancia en el Dominio del Tiempo) son dos tecnologías modernas de uso común para la medición no destructiva del contenido de humedad del suelo. Se basan en las propiedades de propagación de las ondas electromagnéticas a través del suelo para evaluar su constante dieléctrica y, por lo tanto, determinar su contenido de humedad.

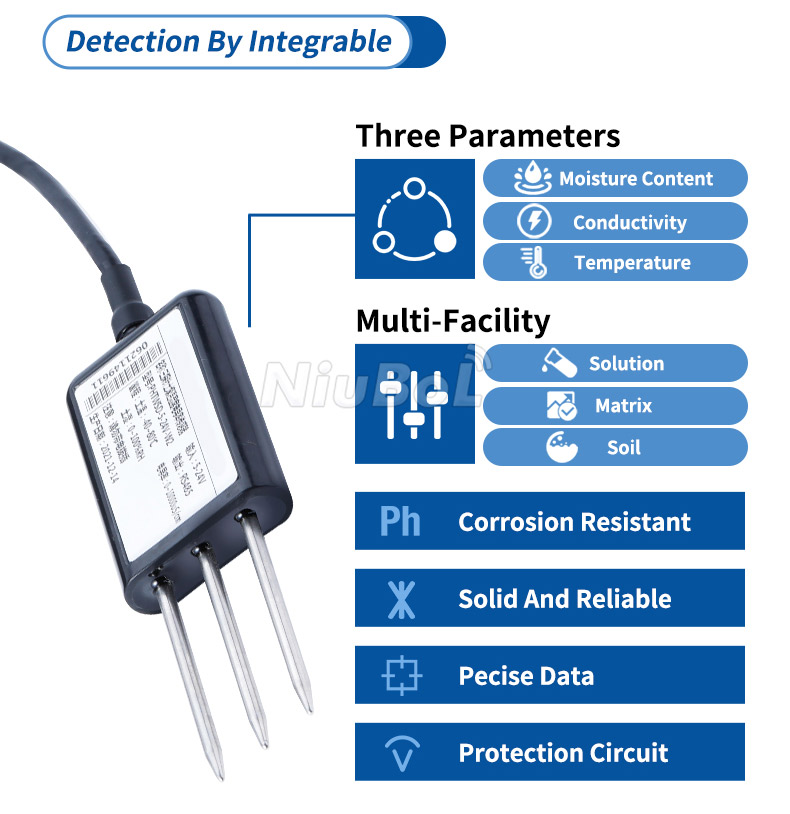

Sensor de humedad del suelo  FDR (reflectancia del dominio de frecuencia)

Principio de medición: Los sensores FDR utilizan la variación de frecuencia de las ondas electromagnéticas de alta frecuencia para calcular la constante dieléctrica del suelo. Cuando las ondas electromagnéticas se propagan en medios con diferentes constantes dieléctricas, su respuesta en frecuencia cambia y, mediante el análisis de estos cambios, se puede determinar el contenido de humedad del suelo.

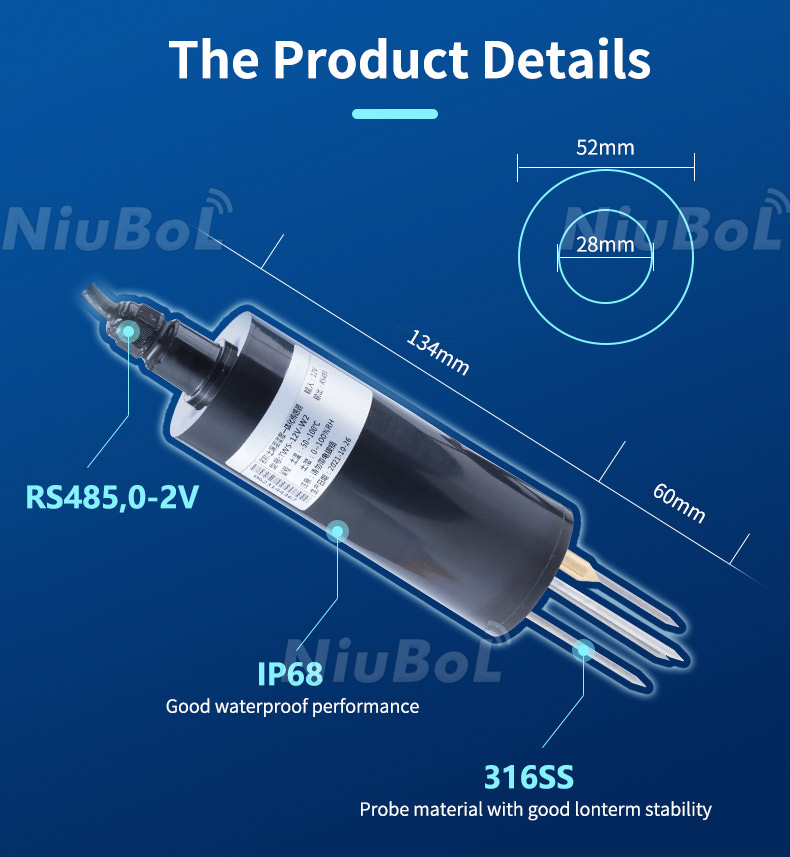

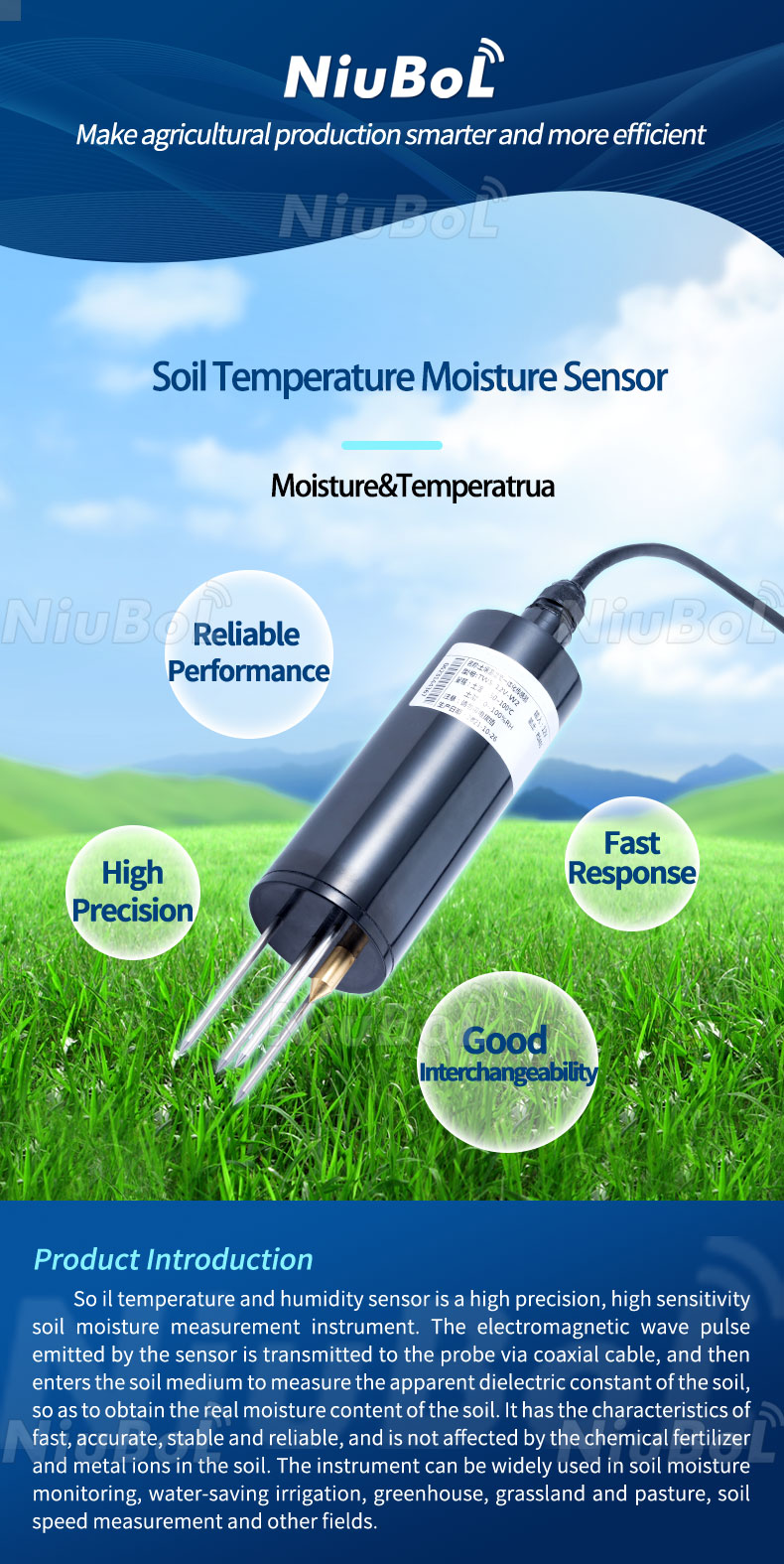

Sensor de humedad del suelo  TDR (reflectancia en el dominio del tiempo)

- Principio de medición: El sensor TDR envía un pulso electromagnético de alta frecuencia a lo largo de la línea de transmisión hacia el suelo y calcula la constante dieléctrica en función del tiempo de propagación de la onda electromagnética en el suelo y luego obtiene el contenido de humedad.

Sensor de humedad del suelo TDR vs. Sensor de humedad del suelo FDR:

La precisión de los sensores FDR (reflectancia del dominio de frecuencia) y TDR (reflectancia del dominio del tiempo) funciona de manera diferente en distintos tipos de suelo, lo que está relacionado principalmente con las características físicas del suelo, como la constante dieléctrica, el contenido de sal, la densidad, etc.

- Suelos mareales: En suelos con alto contenido de humedad, como los suelos mareales, se ha demostrado que los sensores de humedad del suelo TDR pueden tener una mayor precisión de medición que los FDR. Esto puede deberse al hecho de que la tecnología TDR es más adaptable a las condiciones del suelo, especialmente en condiciones de alta humedad.

Suelos rojos y negros: En suelos como estos, la precisión de medición de los sensores de humedad del suelo FDR puede ser superior. Esto sugiere que, en ciertos tipos de suelo, los FDR pueden proporcionar una mejor correspondencia con las propiedades del suelo, especialmente donde las variaciones de la constante dieléctrica son más complejas.

- Universalidad: en general, se considera que el sensor de humedad del suelo TDR es más universal en una amplia gama de tipos de suelo, lo que significa que su rendimiento es relativamente estable en diferentes condiciones del suelo, pero esto también puede ir acompañado de un mayor costo y complejidad.

- Influencia de las propiedades del suelo: La salinidad, la estructura y el contenido de materia orgánica del suelo afectarán las mediciones de ambos sensores. El FDR, debido a su principio de funcionamiento, puede no ser tan sensible como el TDR a los cambios en la conductividad del suelo, lo que puede ser una ventaja en suelos altamente salinos.

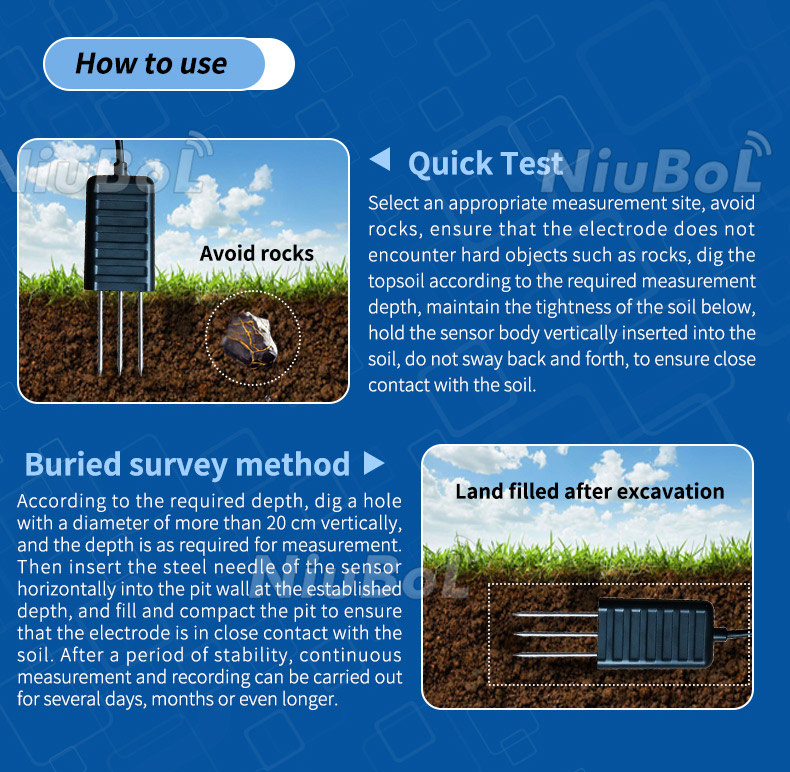

Requisitos de calibración: Con cualquiera de las dos tecnologías, la precisión depende de la calibración adecuada del suelo. Cada tipo de suelo puede requerir curvas de calibración específicas para garantizar mediciones precisas.

Por lo tanto, al seleccionar un sensor de humedad del suelo FDR o TDR para el monitoreo a largo plazo o de un tipo de suelo específico, se deben considerar las características específicas del suelo y puede requerirse una calibración específica para garantizar que se obtengan los datos más precisos.

La razón por la que los sensores TDR (reflectancia del dominio del tiempo) tienen una mayor precisión de medición en suelos húmedos que los FDR (reflectancia del dominio de la frecuencia) puede estar relacionada con los siguientes factores:

1. Sensibilidad a los cambios en la constante dieléctrica: Los suelos húmedos suelen tener un alto contenido de humedad, lo que implica cambios significativos en su constante dieléctrica. La técnica TDR calcula la constante dieléctrica, y por lo tanto el contenido de humedad, mediante el análisis del tiempo de propagación de una onda electromagnética a través del suelo. En condiciones de alta humedad, esta medición directa del tiempo puede ser más sensible a pequeños cambios en la constante dieléctrica, lo que proporciona una estimación más precisa del contenido de humedad.

2. Compensación de salinidad y conductividad: La capacidad del sensor de humedad del suelo TDR para medir independientemente la conductividad del suelo ayuda a corregir las lecturas de humedad en entornos de alta salinidad, donde los suelos mareales pueden contener altos niveles de sales solubles. Al compensar los efectos de la conductividad, el TDR puede reflejar con mayor precisión los cambios de humedad y evitar la interferencia de la sal.

3. Manejo de la atenuación de la señal: En suelos con alto contenido de humedad, la atenuación de las ondas electromagnéticas puede ser diferente. Mediante el control y análisis precisos de las características temporales de las ondas reflejadas, la técnica TDR puede gestionar mejor esta atenuación y mantener la precisión de la medición.

4. Adaptable: Los sensores de humedad del suelo TDR están diseñados para manejar condiciones de suelo complejas, y su adaptabilidad a los tipos y condiciones del suelo puede ser más pronunciada en condiciones extremas, como suelos mareales.

Por el contrario, los sensores de humedad del suelo FDR, si bien proporcionan mediciones de alta precisión en la mayoría de las situaciones, pueden verse afectados en ciertas condiciones, como la alta humedad y la posible alta conductividad asociada, especialmente cuando es necesario diferenciar con precisión cambios sutiles de humedad. Por lo tanto, en entornos como suelos mareales, las ventajas de medición del TDR son aún más pronunciadas.

Sensor de humedad del suelo TDR vs. sensor de humedad del suelo FDR

Las razones del precio más económico de los sensores FDR (reflectancia del dominio de frecuencia) en comparación con los sensores TDR (reflectancia del dominio del tiempo) están relacionadas principalmente con la complejidad técnica y los costos de los componentes:

1. Simplicidad técnica: los sensores de humedad del suelo FDR utilizan ondas electromagnéticas en una sola frecuencia o en un rango limitado de frecuencias para medir la constante dieléctrica del suelo, lo que generalmente implica componentes y diseños electrónicos relativamente simples que no requieren los complejos generadores de pulsos y sistemas de adquisición de datos de alta velocidad que se requieren para TDR.

2. Costo de producción: Dado que FDR funciona con un principio relativamente simple, su proceso de producción puede ser más fácil de estandarizar y producir en masa, lo que reduce directamente el costo de fabricación.

3. Diseño de circuitos: El diseño de circuitos de los FDR normalmente no requiere el procesamiento de señales de alta velocidad ni mediciones de tiempo precisas, lo que significa que se pueden utilizar componentes electrónicos de menor costo.

4. Calibración y aplicación: Los sensores de humedad del suelo FDR pueden estar diseñados para depender más de tipos de suelo específicos, pero esto también significa que pueden optimizarse para condiciones comunes, reduciendo la complejidad y, por lo tanto, el costo.

5. Mantenimiento y operación: Los sensores de humedad del suelo FDR a menudo están diseñados para ser más fáciles de usar, lo que reduce la complejidad y el costo del mantenimiento y la operación a largo plazo.

6. Posicionamiento en el mercado: La popularidad de los sensores de humedad del suelo FDR y la competencia en el mercado también pueden conducir a reducciones de precios a medida que más fabricantes puedan ingresar al mercado y ofrecer soluciones diversificadas.

En resumen, la naturaleza de bajo costo de los sensores de humedad del suelo FDR los convierte en una opción económica para una amplia gama de aplicaciones, como agricultura, horticultura y monitoreo ambiental, aunque el TDR aún puede ser la opción preferida para ciertas aplicaciones donde se requiere alta precisión.

El coste de los sensores TDR (reflectancia del dominio del tiempo) está influenciado por una serie de factores, en particular:

1. Complejidad técnica: La tecnología TDR se basa en componentes electrónicos de alta velocidad, incluyendo circuitos para generar pulsos precisos y sistemas de adquisición de datos de alta velocidad capaces de muestrear rápidamente la señal reflejada. Estos componentes de alta precisión son costosos de desarrollar y fabricar.

2. Hardware de alta frecuencia: debido a que la operación de TDR implica el envío y análisis de pulsos electromagnéticos de alta velocidad, requiere el uso de líneas de transmisión de alta frecuencia y componentes de impedancia adaptada, que a menudo son costosos de fabricar.

3. Precisión y resolución: Los sistemas TDR de alta precisión proporcionan una detección de cambios de impedancia más fina, lo que generalmente requiere hardware más avanzado y algoritmos más complejos, lo que aumenta el costo.

4. Software y algoritmos: Los sensores de humedad del suelo TDR tienen un software de procesamiento back-end complejo que requiere algoritmos avanzados para analizar las formas de onda reflejadas y determinar los cambios y ubicaciones de la impedancia, y los costos de desarrollo y mantenimiento del software también son componentes importantes.

5. Integración y personalización: Los diseños personalizados para aplicaciones específicas, como adaptaciones ambientales especiales o funciones de procesamiento de datos, pueden agregar costos adicionales de I+D y producción.

6. Economías de escala: Los costos unitarios más altos se asocian con volúmenes de producción más pequeños debido a la mayor proporción de costos fijos de I+D y fabricación distribuidos entre cada sensor.

7. Durabilidad y confiabilidad: Los sensores de humedad del suelo TDR de alta calidad deben funcionar de manera constante en entornos industriales o exteriores hostiles, y los materiales y las tecnologías de empaque utilizadas aumentan el costo.

8. Servicio y soporte posventa: Los equipos TDR de alta gama pueden venir acompañados de un servicio posventa más completo, que incluye calibración, mantenimiento y capacitación del usuario, lo que también afectará el precio final.

9. Demanda del mercado y competencia: La demanda del mercado de TDR de alta precisión y el estado de la competencia entre los proveedores también afectarán los precios, pero normalmente los productos con alto contenido tecnológico tienen un precio más alto.

En resumen, el costo de los sensores de humedad del suelo TDR no solo está relacionado con la complejidad de la tecnología en sí, sino también estrechamente relacionado con factores como la escala de producción, los servicios adicionales y la oferta y la demanda del mercado.

Para resumir

Tanto el FDR como el TDR tienen sus propias ventajas, y la elección de la tecnología depende de las necesidades específicas de la aplicación, el presupuesto y si se requiere monitoreo continuo a largo plazo o datos estratificados detallados. El fDR es ampliamente recomendado por su rentabilidad, facilidad de instalación y estabilidad, mientras que el tdr es más apropiado cuando se requieren datos estratificados de alta precisión. Ambos son herramientas indispensables en la agricultura de precisión moderna y la investigación ambiental.
