Caso de aplicación del sensor meteorológico multiparamétrico ultrasónico 7 en 1

Nuevo Estándar para el Monitoreo Meteorológico Integrado — Rendimiento Preciso del Sensor Meteorológico Ultrasónico 7-en-1 Niubol en Escenarios de Monitoreo Industrial y Ambiental Complejos

 I. Antecedentes del Proyecto: Demandas Prácticas para Monitoreo Multi-Parámetro

En escenarios que involucran meteorología inteligente y monitoreo ambiental industrial, los parámetros meteorológicos individuales ya no pueden satisfacer las necesidades de aplicación modernas.

Por ejemplo, en fábricas, puertos, bases de investigación científica y parques agrícolas inteligentes, factores como velocidad del viento, dirección del viento, temperatura y humedad, presión, precipitación y radiación solar a menudo interactúan entre sí, impactando directamente la seguridad del equipo, evaluaciones ambientales, regulación energética y estrategias de producción.

Para satisfacer estas demandas de aplicación complejas, Niubol ha lanzado el Sensor Meteorológico Multi-Parámetro de Velocidad y Dirección del Viento Ultrasónico 7-en-1 (NBL-W-71GUWS).

Este dispositivo está diseñado con alta integración, operación sin mantenimiento y salida digital como principios fundamentales, fusionando múltiples elementos meteorológicos clave en una estructura compacta para lograr recolección de datos ambientales precisa y eficiente.

 II. Resumen del Dispositivo: Diseño Todo-en-Uno Multi-Elemento de Alta Integración

El Sensor Meteorológico Ultrasónico 7-en-1 Niubol es un dispositivo de monitoreo multi-parámetro completamente digital y de alta precisión.

Puede detectar simultáneamente siete elementos:

Velocidad del viento, dirección del viento, temperatura atmosférica, humedad atmosférica, presión atmosférica, precipitación y radiación solar.

Además, puede equiparse opcionalmente con módulos de sensores PM2.5, PM10, ruido y otros para adaptarse a entornos urbanos más complejos y proyectos ecológicos inteligentes.

El dispositivo presenta una estructura compacta, alta integración y grado de protección IP65, haciéndolo adecuado para condiciones climáticas extremas, entornos costeros, fábricas de alta humedad, sitios de investigación científica, centros de transporte y otros escenarios complejos.

 III. Descripción de Cada Parámetro de Monitoreo y Sus Funciones

A continuación se describen las funciones de cada elemento en el sensor y su importancia en aplicaciones prácticas:

1. Velocidad y Dirección del Viento

   La velocidad y dirección del viento son reflejos directos del movimiento atmosférico, cruciales para ventilación industrial, análisis de difusión de contaminantes, programación portuaria y más.

   Niubol utiliza tecnología de medición ultrasónica por diferencia de tiempo de vuelo, calculando velocidad y dirección del viento comparando las diferencias de tiempo de propagación en direcciones N-S y E-O.

   Ventajas:

   - Sin estructura mecánica, sin mantenimiento;

   - Respuesta rápida y fuerte capacidad anti-interferencia;

   - No afectado por temperatura o humedad;

   - Adecuado para operación sin supervisión a largo plazo.

2. Temperatura y Humedad

   Estos dos puntos de datos son indicadores fundamentales que afectan la operación del equipo, comodidad del personal y calidad del aire.

   El módulo de temperatura y humedad utiliza sondas digitales de alta precisión, capaz de operar de manera estable en el rango -40°C a 80°C, con errores de salida inferiores a ±0.5°C y ±5% RH.

   En sectores de agricultura, almacenamiento, energía y transporte, los datos de temperatura y humedad se utilizan comúnmente para ventilación automática, deshumidificación, control de aire acondicionado y gestión de balance energético.

3. Presión

   Los cambios de presión están a menudo estrechamente relacionados con la evolución de sistemas meteorológicos, variaciones de velocidad del viento y más.

   Al monitorear la presión, ayuda a predecir tormentas, precipitaciones o eventos meteorológicos repentinos.

   En aplicaciones industriales, los datos de presión también se utilizan para control de ventilación y compensación de presión en espacios cerrados.

4. Precipitación

   Utiliza el principio de detección de precipitación cinética por cerámica piezoeléctrica.

   Cuando las gotas de lluvia golpean la superficie de detección, el elemento piezoeléctrico convierte la energía cinética en señal eléctrica, calculando la intensidad de precipitación y precipitación acumulada basada en amplitud y frecuencia de la señal.

   Ventajas:

   - Alta sensibilidad, capaz de identificar desde lluvia ligera hasta fuerte;

   - Sin estructura de cubo basculante mecánica, sin mantenimiento;

   - Resistente a obstrucciones por congelación y errores de acumulación de polvo.

   El monitoreo de precipitación tiene significado directo para alertas de inundación, control de riego y optimización de sistemas de drenaje.

5. Radiación Solar

   El módulo de detección de radiación solar puede medir intensidad lumínica de 0 a 1500 W/m², con error menor al 10%.

   En agricultura inteligente, plantas de energía solar y proyectos de análisis de ahorro energético en edificios, los datos de radiación sirven como parámetro clave para calcular tasas de utilización de luz, evapotranspiración y balance energético.

 IV. Principios de Funcionamiento Detallados

La sección de velocidad y dirección del viento utiliza el método de diferencia de tiempo de vuelo ultrasónico.

El sensor mide las diferencias de tiempo de propagación de ondas ultrasónicas de N→S y S→N, E→O y O→E, y calcula velocidad y dirección del viento mediante algoritmos, sin depender de compensación de temperatura.

La sección de precipitación utiliza el método de medición de energía cinética piezoeléctrica:

Cuando las gotas de lluvia golpean la lámina piezoeléctrica a velocidad terminal constante, el sensor infiere el peso de gotas individuales e intensidad de precipitación mediante fuerza de impacto (P = mv).

Comparado con pluviómetros de cubo basculante tradicionales, ofrece ventajas como respuesta rápida, sin desgaste mecánico y sin necesidad de limpieza.

 V. Resumen de Especificaciones Técnicas

 VI. Notas de Instalación

Para asegurar precisión de medición y confiabilidad a largo plazo, siga los siguientes puntos clave durante la instalación:

1. Evitar Fuentes de Interferencia: Mantenerse alejado de dispositivos de fuerte interferencia como transmisores de radio, radares, motores, etc.;

2. Ubicación de Instalación: Posicionar en áreas abiertas y despejadas, evitando edificios, árboles u otros obstáculos que puedan generar turbulencia;

3. Medidas Anti-Vibración: Mantenerse alejado de fuentes de vibración mecánica y asegurar estabilidad del tubo de montaje;

4. Calibración de Dirección: Usar brújula estándar durante la instalación para alinear el indicador norte del sensor con el verdadero norte geográfico;

5. Requisitos del Tubo de Montaje: La parte superior del tubo debe estar a 7.5 mm del orificio de tornillo, asegurado con tornillos M5;

6. Manejo de Cables: Los cables deben incluir alivio de tensión, con conexiones ajustadas y cables blindados conectados a tierra según instrucciones;

7. Alimentación Continua: Mantener entrada de energía estable para evitar cortes de energía o fluctuaciones de voltaje transitorias;

8. Inspecciones Regulares: Prevenir que escombros externos obstruyan los puertos de medición.

Una instalación correcta no solo afecta la precisión de medición de velocidad y dirección del viento, sino que también asegura consistencia y confiabilidad general de los datos.

 VII. Escenarios de Aplicación y Efectos

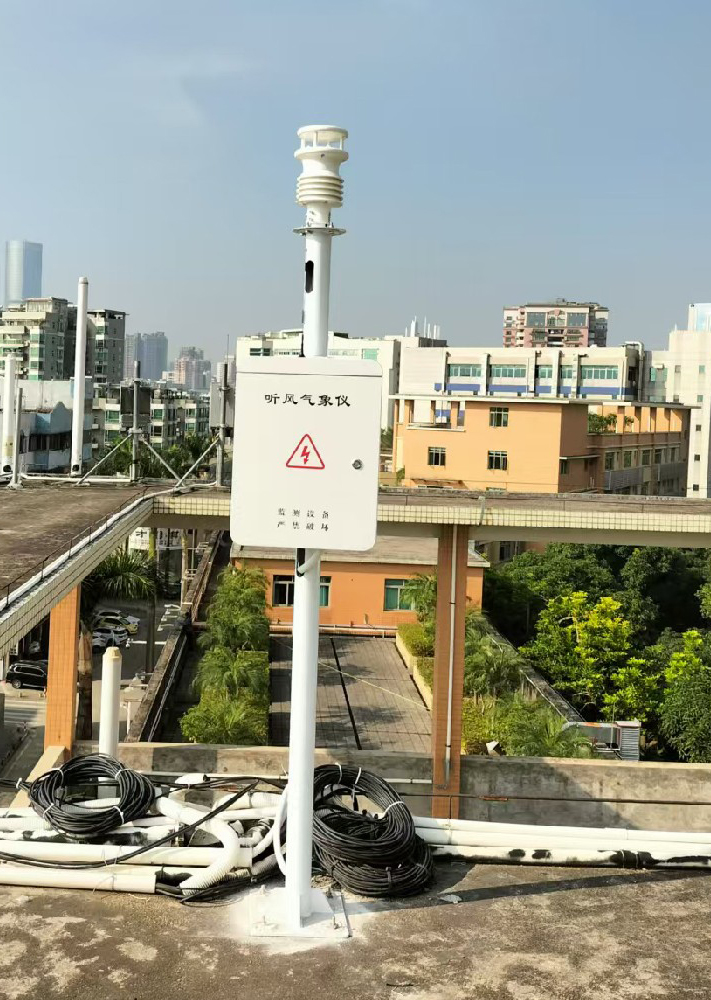

El sensor 7-en-1 Niubol ha sido aplicado exitosamente en múltiples proyectos:

- Monitoreo Ambiental de Fábricas Inteligentes: Captura en tiempo real cambios de dirección del viento, humedad y precipitación para proporcionar base a ventilación y gestión de seguridad;

- Estaciones Meteorológicas Agrícolas: Integración con sistemas de riego para riego inteligente y control de evapotranspiración;

- Plantas de Energía Solar: Optimización dinámica de eficiencia de generación basada en datos de radiación y temperatura;

- Estaciones de Monitoreo de Aire Urbano: Combinado con módulos PM2.5 y PM10 para recolección refinada de datos ambientales.

A través de estas aplicaciones prácticas, el dispositivo demuestra ventajas significativas en alta precisión, alta estabilidad y bajos costos de mantenimiento, haciéndolo una opción ideal para monitoreo meteorológico multi-dominio.

 VIII. Resumen

El Sensor Meteorológico Multi-Parámetro Ultrasónico 7-en-1 Niubol integra siete elementos meteorológicos fundamentales en una sola unidad, utilizando tecnologías de detección ultrasónica y digital avanzadas. Presenta estructura compacta, operación sin mantenimiento, comunicación estandarizada e instalación fácil.

No solo mejora la eficiencia y calidad de datos del monitoreo meteorológico, sino que también proporciona soporte de datos confiable para automatización industrial, agricultura inteligente y gobernanza ambiental. En el futuro, Niubol continuará profundizando en tecnologías de detección inteligente e IoT, haciendo que los datos meteorológicos sean más precisos, en tiempo real y valiosos.
