Estaciones meteorológicas fotovoltaicas NiuBoL aplicadas en un proyecto solar en tejados en Bangladesh

NiuBoL suministró tres sistemas de estaciones meteorológicas fotovoltaicas para un proyecto de monitorización solar en tejados en Bangladesh. Las estaciones se instalaron cerca de paneles fotovoltaicos para que el equipo del proyecto pudiera registrar las variables climáticas que influyen en la temperatura del módulo, la irradiancia solar y las condiciones de funcionamiento:velocidad del viento, dirección del viento, temperatura del aire, humedad, presión, precipitaciones, radiación solar y temperatura del módulo fotovoltaico.

Para un proyecto fotovoltaico, una estación meteorológica no es un accesorio decorativo. Es la capa de datos ambientales del sistema de monitorización. Cuando cambia la producción del inversor, el operador necesita evidencia local para separar las variaciones provocadas por el clima de la suciedad del módulo, la pérdida térmica, las sombras, los problemas de cableado o las fallos del equipo.El valor de la estación depende de la ubicación del sensor, la adquisición estable de datos y una ruta de comunicación que el propietario o integrador pueda mantener.

Configuración del proyecto y funciones de los sensores

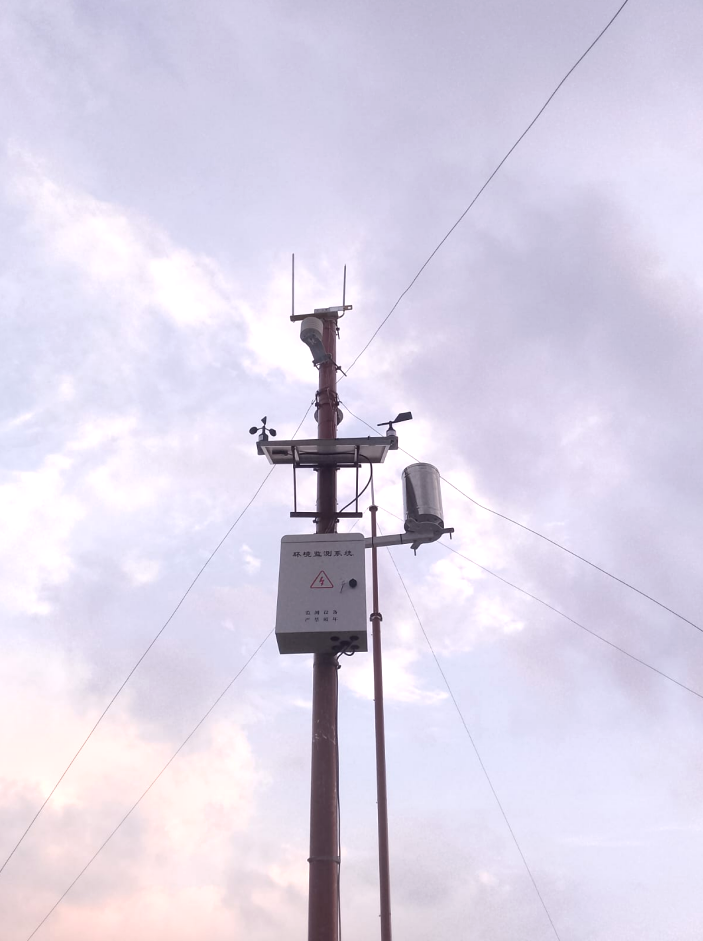

El proyecto de Bangladesh utilizó una arquitectura de sensores separados en lugar de un único sensor compacto.La configuración incluye el sensor de velocidad del viento NBL-W-SS, el sensor de dirección del viento NBL-W-DS, el sensor de presión, humedad y temperatura atmosférica NBL-W-LBTH, el pluviómetro de cubeta basculante NBL-W-RS, el piranómetro NBL-W-HPRS, el sensor de temperatura del módulo fotovoltaico NBL-W-PPT-100 y el registrador de datos NBL-D-PH-1.

Posición de la estación en el sistema de monitorización solar

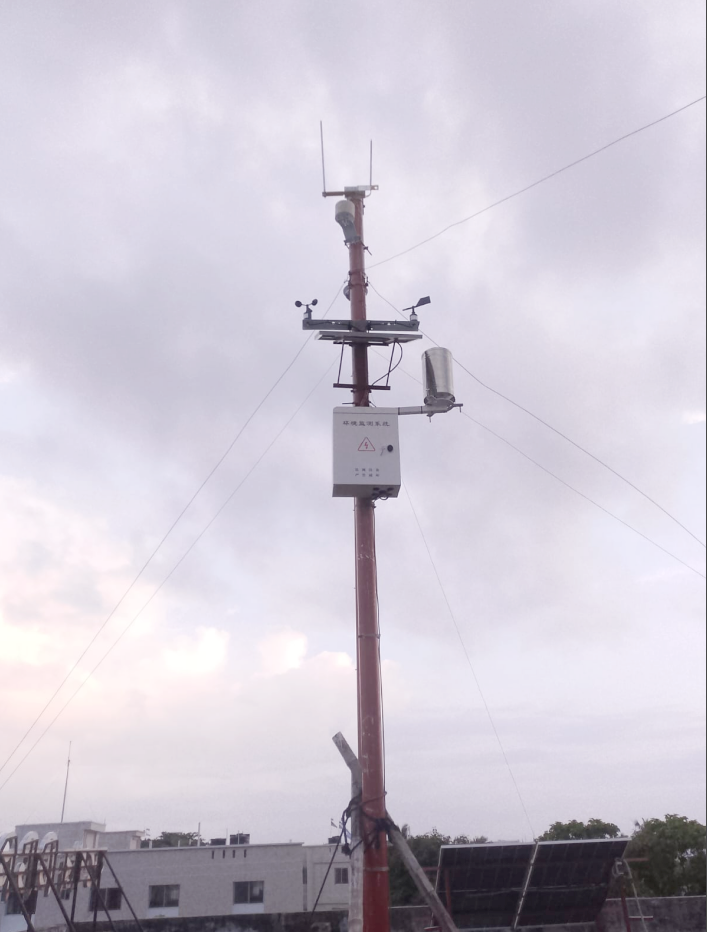

La estación se encuentra al frente de la arquitectura de monitorización fotovoltaico. Los sensores recopilan variables del sitio, el registrador de datos NBL-D-PH-1 recibe las señales y luego los datos se pueden mostrar localmente o transferirse a una plataforma de monitorización de acuerdo con la interfaz del proyecto.Esta estructura le brinda al propietario un registro meteorológico alineado en el tiempo en lugar de depender únicamente de pronósticos regionales o lecturas manuales ocasionales.

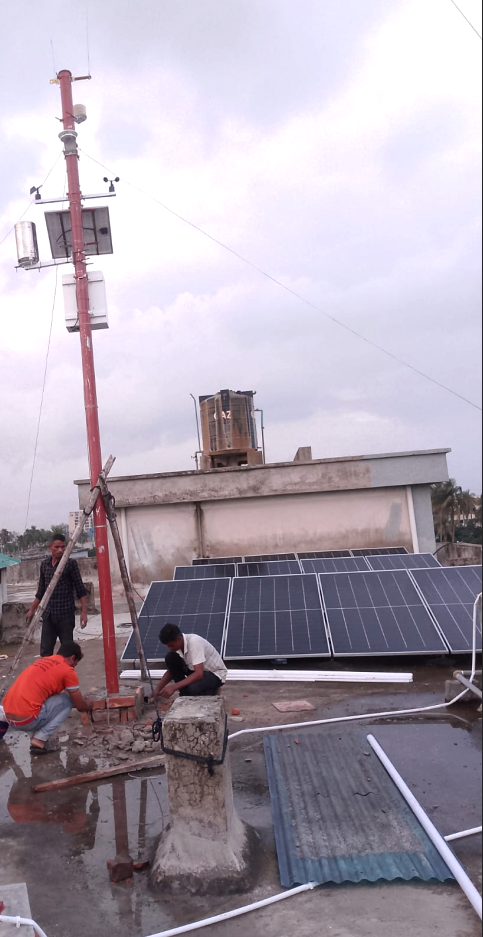

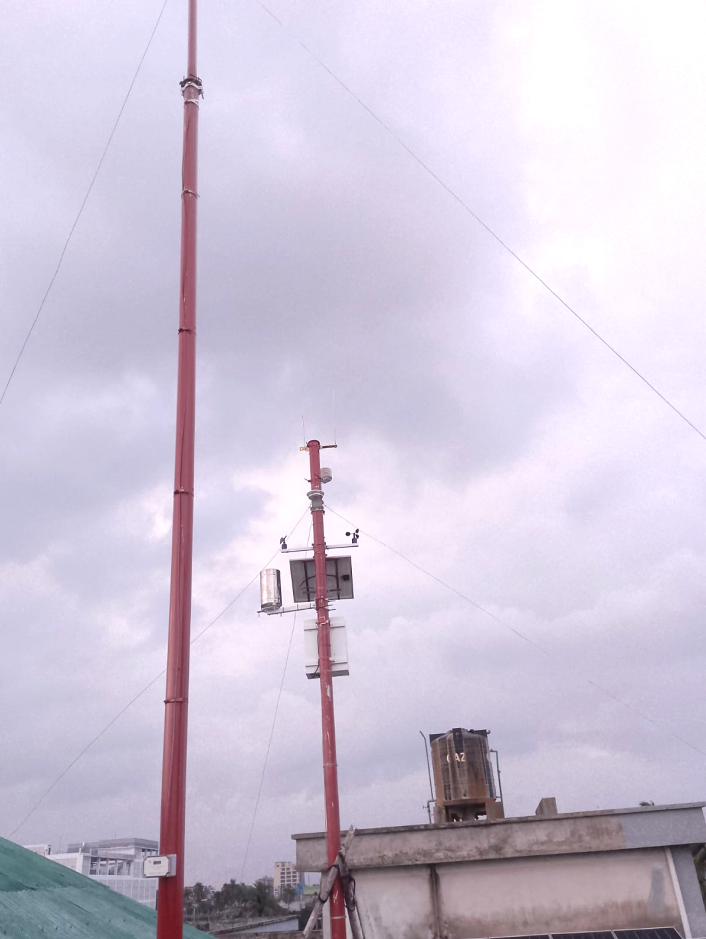

Las fotografías de la instalación en el tejado muestran la estación ubicada cerca del conjunto fotovoltaico. Esto es importante porque el microclima de los tejados puede diferir del clima a nivel del suelo. El movimiento del aire, el calor reflejado, las superficies de los edificios y la sombra parcial pueden cambiar las condiciones de medición locales.Durante la aceptación final, el instalador debe registrar la altura del sensor, la orientación, la nivelación horizontal, el tendido de cables, la conexión a tierra y cualquier posible sombra cerca del piranómetro.

Notas de comunicación e integración

Los sensores meteorológicos NiuBoL se pueden seleccionar con salidas orientadas a proyectos como RS485, Modbus RTU, señales de pulso o analógicas según el modelo y la configuración del pedido. Para sistemas de monitorización fotovoltaico, RS485 / Modbus RTU se usa comúnmente porque puede conectarse a registradores de datos, RTU, PLC o software de monitorización de terceros.Cada sensor en un bus RS485 debe tener una dirección única, una velocidad de baudios constante y un mapeo de registros documentado.

Muchos problemas de campo provienen de detalles de instalación más que del principio de detección. Terminales sueltos, cableado A/B invertido, direcciones duplicadas, entrada de agua en un prensaestopas, blindaje deficiente o unidades de plataforma poco claras pueden hacer que los buenos sensores parezcan inestables.Por lo tanto, el proceso de puesta en servicio debe leer primero cada sensor localmente, confirmar los valores con las condiciones del sitio y luego conectar la estación completa al sistema de monitorización superior.

Por qué estos parámetros son importantes para el funcionamiento fotovoltaico

La radiación solar proporciona la referencia de cuánta luz solar está disponible. La temperatura del módulo explica parte de la diferencia entre la radiación disponible y la generación eléctrica. La velocidad y dirección del viento ayudan a interpretar el enfriamiento y la exposición de los tejados. La temperatura, la humedad y la presión proporcionan el contexto meteorológico básico.Las precipitaciones muestran cuándo los eventos relacionados con la limpieza, el enfriamiento o el drenaje pueden afectar los registros de desempeño.

Este conjunto de datos combinado permite que un equipo de proyecto formule mejores preguntas operativas. Si la radiación es fuerte pero la producción es menor de lo esperado, el equipo puede verificar la temperatura del módulo, el historial de suciedad y los datos del inversor. Si la producción cae durante un evento de lluvia, el equipo puede separar el cambio ambiental de las alarmas del equipo.Si la temperatura del módulo aumenta inusualmente bajo radiación moderada, es posible que sea necesario inspeccionar la ventilación del montaje o la retención de calor localizada.

Lista de comprobación de instalación y aceptación

• Mantenga el piranómetro nivelado y libre de mástiles, cables o sombras de edificios durante las horas solares clave.

• Monte el sensor de temperatura del módulo fotovoltaico con contacto estable en la superficie o lámina posterior del módulo seleccionado.

• Instale sensores de viento lejos de obstrucciones evitables en el techo y registre la referencia de la dirección del viento.

• Nivele el pluviómetro de cubeta basculante y manténgalo alejado de zonas de salpicaduras y alteraciones del drenaje del tejado.

• Verifique el sellado de la carcasa, los prensaestopas, la conexión a tierra y el alivio de tensión antes de una operación a largo plazo.

• Verifique cada canal en el registrador de datos con nombres, unidades y marcas de tiempo claros.

Resumen

El proyecto de una estación meteorológica fotovoltaica en Bangladesh muestra cómo un sistema de seguimiento solar se beneficia de los datos medioambientales locales.Al combinar módulos eólicos, atmosféricos, pluviales, de radiación solar, de temperatura y de registro de datos, la estación brinda al equipo del proyecto una base más clara para la revisión del desempeño y las decisiones de mantenimiento.Para proyectos fotovoltaicos similares, la solicitud de cotización debe definir la lista de sensores, el protocolo de salida, la fuente de alimentación, la estructura de montaje, la longitud del cable, la interfaz de la plataforma y los registros de aceptación antes de que comience la instalación.
