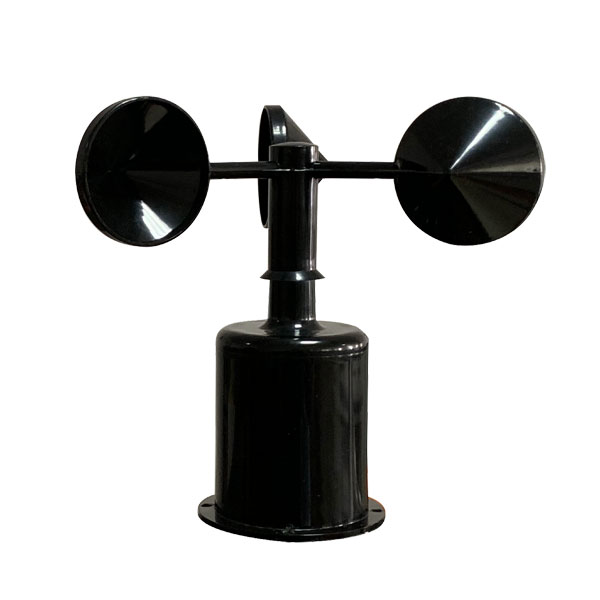

Anemómetro con salida de voltaje (0-2,5 V / 0-5 V)

Descripción general del producto  del sensor de velocidad del viento de alta precisión

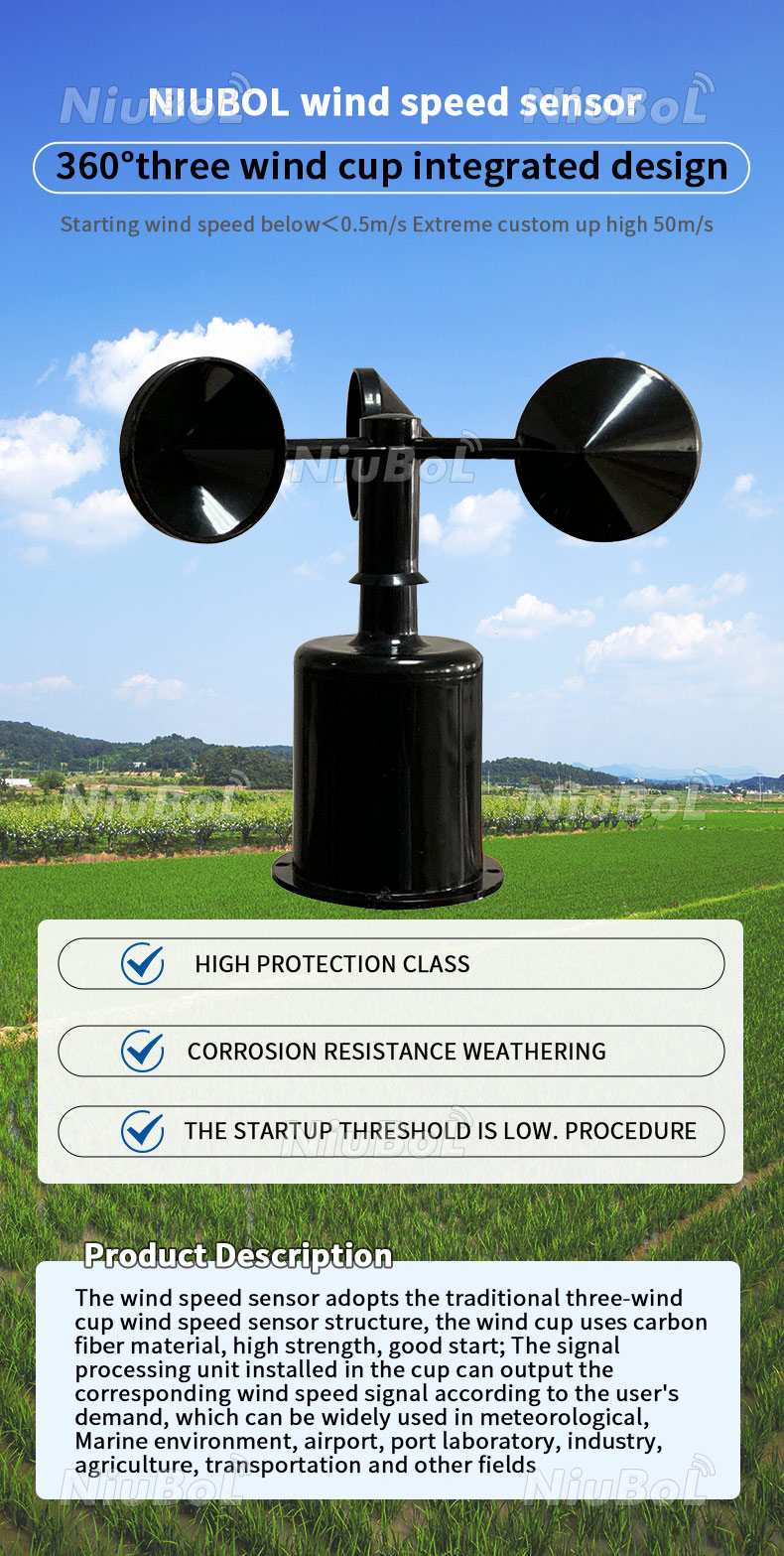

Este sensor de velocidad del viento presenta un diseño clásico de tres copas fabricado con fibra de carbono de alta resistencia, que ofrece una durabilidad y sensibilidad excepcionales con un umbral de arranque bajo de tan solo 0,5 m/s. El procesamiento de señal integrado permite una salida de voltaje de 0-2,5 V o de 0-5 V, lo que lo hace muy adaptable a diversas aplicaciones industriales. Con un grado de protección IP45 y un amplio rango de temperatura de funcionamiento (de -40 °C a 80 °C), este sensor es ideal para la monitorización del viento en exteriores en meteorología, entornos marinos, agricultura, transporte y más.

 Ventajas y características del anemómetro

 Alta precisión: Precisión de medición de ±(0,3 + 0,03 V) m/s con una resolución de 0,1 m/s.

 Salida de voltaje: admite salidas de 0 a 2,5 V o de 0 a 5 V, compatible con varios sistemas de adquisición de datos.

 Amplio rango de medición: admite de 0 a 45 m/s o de 0 a 70 m/s según el modelo.

 Baja velocidad del viento de arranque: ≤0,5 m/s para alta sensibilidad en condiciones de poco viento.

 Ligero y energéticamente eficiente: pesa solo 130 g y tiene un bajo consumo de energía (50 mW).

 Materiales duraderos: Las copas de fibra de carbono resisten la corrosión, ideales para uso a largo plazo en entornos hostiles.

 Opciones de energía flexibles: Funciona con una fuente de alimentación de CC de 5 V o de 12 a 24 V.

 Protección IP45: Resistente al polvo y a las salpicaduras para un rendimiento estable en exteriores.

 Especificaciones técnicas del anemómetro

Velocidad del viento

 Rango de medición: 0–45 m/s o 0–70 m/s

 Precisión: ±(0,3 + 0,03 V) m/s (V: velocidad del viento)

 Resolución: 0,1 m/s

 Velocidad del viento de arranque: ≤0,5 m/s

Otros parámetros

 Fuente de alimentación: CC 5 V o CC 12–24 V

 Tipo de salida: Voltaje (0–2,5 V o 0–5 V)

 Resistencia de carga: ≥1 KΩ (salida de voltaje)

 Longitud del cable: 2,5 m (estándar)

 Temperatura de funcionamiento: -40℃ a +80℃

 Humedad relativa: ≤100 % HR

 Nivel de protección: IP45

 Clasificación del cable: 300 V, 80 ℃

 Peso: 130g

 Consumo de energía: 50 mW

 Fórmulas de cálculo

 Para salida de 0–5 V:

  W = V / 5 × L

  W = velocidad del viento (m/s), V = voltaje de salida (V), L = velocidad del viento a escala completa (m/s)

 Para salida de 0 a 2,5 V:

  An = V / 2,5 × L

  W = velocidad del viento (m/s), V = voltaje de salida (V), L = velocidad del viento a escala completa (m/s)

 Ventajas de la salida de voltaje del anemómetro (0–2,5 V / 0–5 V)

La salida de voltaje es un formato ampliamente adoptado en aplicaciones industriales y de investigación debido a los siguientes beneficios:

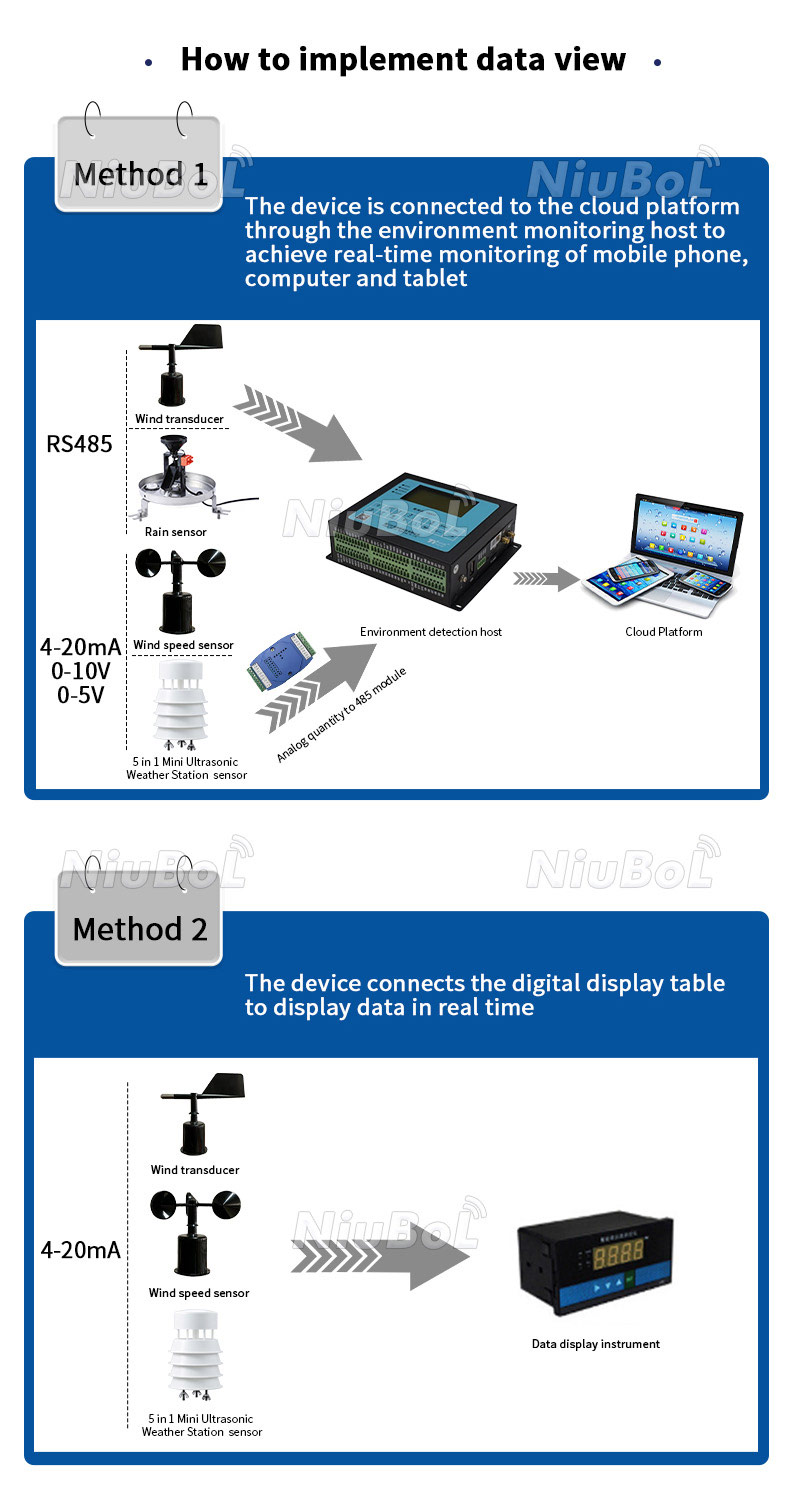

 Alta compatibilidad: se integra fácilmente con registradores de datos, PLC y microcontroladores.

 Bajo consumo de energía: Transmisión de señal eficiente adecuada para funcionamiento en exteriores a largo plazo.

 Salida lineal: la relación lineal simple entre el voltaje y la velocidad del viento simplifica el cálculo.

 Facilidad de calibración: la salida de voltaje es sencilla de monitorear y calibrar.

 Cableado flexible: viene con un cable de 2,5 m y una gran capacidad de carga (≥1 KΩ), lo que admite transmisión a larga distancia.

 Estas características lo convierten en una opción confiable para sistemas de monitoreo de viento de precisión.

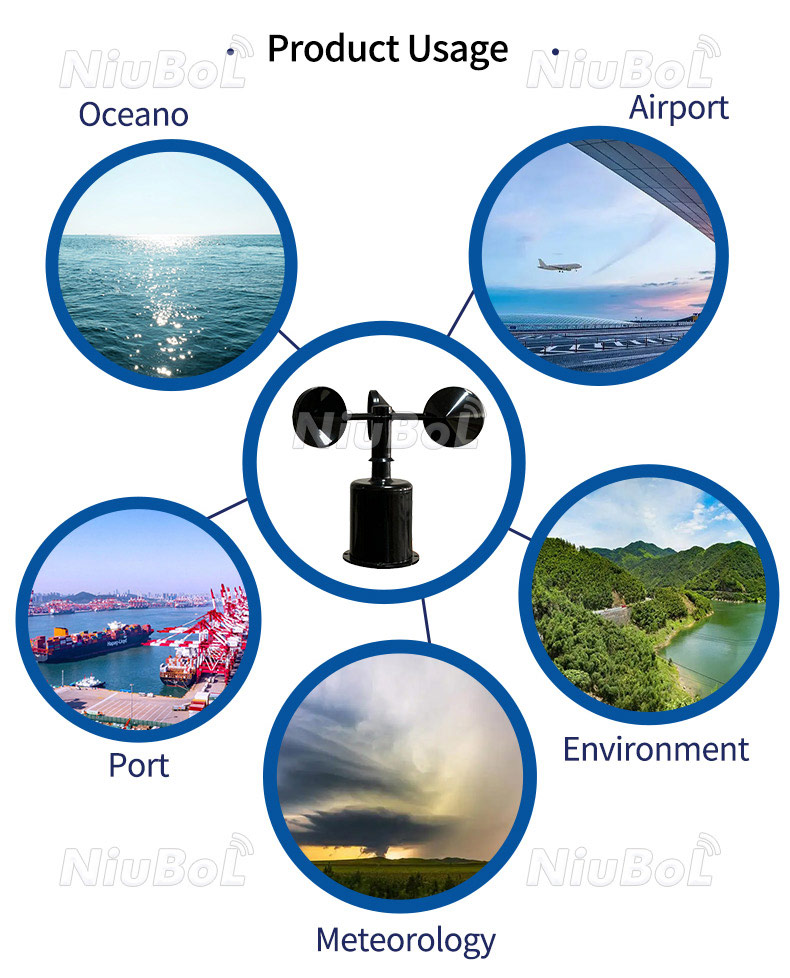

 Escenarios de aplicación del anemómetro

Este anemómetro de salida de voltaje se utiliza ampliamente en:

 Monitoreo del Tiempo: Proporciona datos precisos para pronósticos meteorológicos y estudios climáticos.

 Gestión Agrícola: Apoya la optimización de la ventilación y el riego en fincas e invernaderos.

 Aviación y puertos: mejora la seguridad con datos de velocidad del viento en tiempo real para pistas y operaciones marítimas.

 Monitoreo Ambiental: Ayuda en la investigación sobre la calidad del aire y la dispersión de contaminantes en zonas urbanas e industriales.

 Automatización industrial: se utiliza en energía eólica y sistemas HVAC para optimizar el rendimiento.

 Investigación marina: permite la recopilación confiable de datos eólicos en entornos costeros y marinos.

Conclusión

Este sensor de velocidad del viento presenta un robusto diseño de tres copas, construcción de fibra de carbono y una salida de voltaje versátil (0–2,5 V / 0–5 V), lo que proporciona alta precisión (±0,3 + 0,03 V m/s) y baja velocidad del viento inicial (≤0,5 m/s). Su protección IP45 y su amplio rango de operación (de -40 °C a 80 °C, ≤100 % HR) garantizan una fiabilidad duradera en entornos hostiles. Ligero y de bajo consumo, se integra fácilmente en diversos sistemas de monitoreo, lo que lo convierte en una solución ideal para meteorología, agricultura, transporte y más.

 Hoja de datos del sensor de velocidad del viento

Manual de instrucciones de los sensores de velocidad del viento NBL-W-SS.pdf
