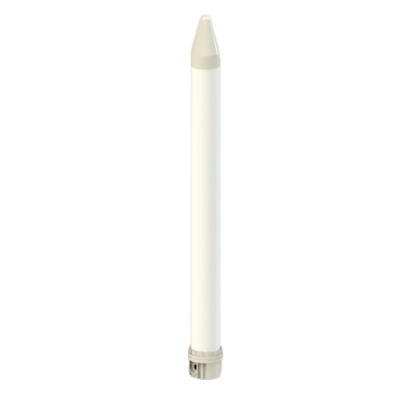

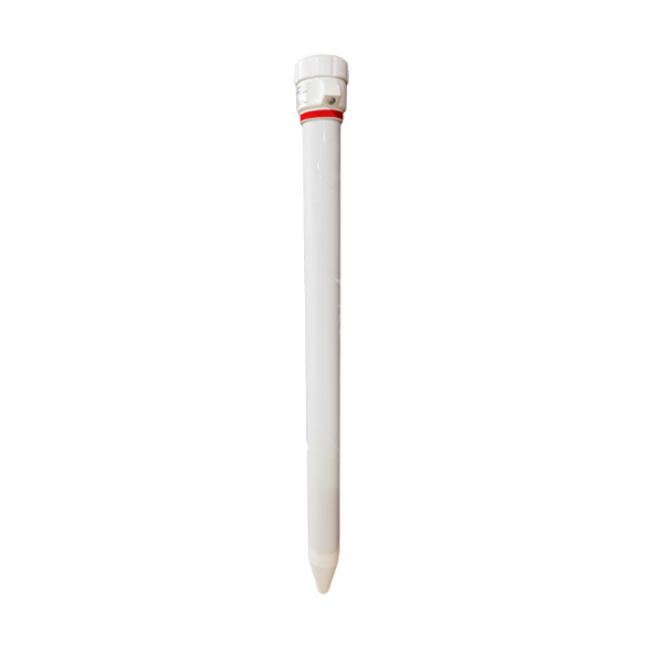

Sensor de suelo multiprofundidad RS485

El sensor de humedad del suelo de múltiples profundidades adopta el principio FDR, de acuerdo con la onda electromagnética emitida por el monitor en diferentes coeficientes dieléctricos de los cambios de frecuencia del material medidos en cada capa del suelo de humedad, el uso de un sensor de temperatura digital de alta precisión, midiendo la temperatura de cada capa del suelo. Midiendo la temperatura y la humedad de la capa de suelo de 10 cm, 20 cm, 30 cm, 40 cm, 50 cm, 60 cm al mismo tiempo, es adecuado para el monitoreo a largo plazo e ininterrumpido del suelo representativo; puede ser una DTU incorporada y una batería de litio, y puede proporcionar una salida RS485, y también puede transmitir los datos a la plataforma de datos de Internet de las cosas a través de la red inalámbrica 4G/5G, y ver los datos en tiempo real con la computadora y la aplicación, lo cual es conveniente y rápido, y satisface en gran medida las necesidades de todos los aspectos del uso. Es conveniente y rápido, lo que satisface en gran medida las necesidades de varios aspectos del uso.

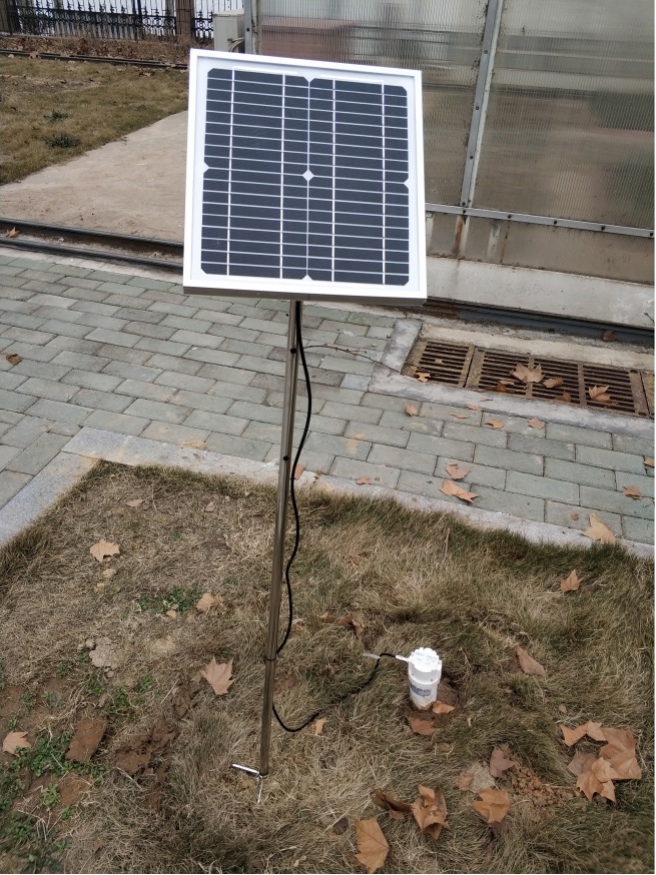

Este monitor de temperatura y humedad del suelo (sensor de humedad del suelo multiprofundidad) ofrece numerosas ventajas, como su ligereza, facilidad de instalación y uso, y mediciones precisas. El instrumento incorpora sensores de precisión y chips inteligentes, y está compuesto por un sensor de humedad del suelo, un sensor de temperatura del suelo, una fuente de alimentación solar y un dispositivo de transmisión.

En la actualidad, el producto se usa ampliamente en el monitoreo y recopilación de información ambiental en agricultura, silvicultura, protección ambiental, conservación de agua, meteorología y otros sectores industriales, y también se aplica al riego con ahorro de agua, jardinería de flores, pastoreo de pasto, prueba rápida de suelo, cultivo de plantas, control de invernaderos, agricultura fina, etc., con el fin de satisfacer las necesidades de investigación científica, producción, enseñanza y otros trabajos relacionados.

Características del producto sensor de humedad del suelo de múltiples profundidades

tiene la capacidad de medir cambios de humedad y temperatura en múltiples profundidades, nodos estándar: 10 cm, 20 cm, 30 cm, 40 cm de profundidad, se puede personalizar 50 cm, 60 cm de profundidad, monitoreo en tiempo real, rápido y conveniente;

1. Se puede personalizar con diferentes profundidades y configuraciones según diferentes aplicaciones;

2. Utilizando tubos de plástico PVC personalizados especiales, que pueden prevenir el envejecimiento y son más resistentes a la corrosión del ácido, el álcali y la sal en el suelo;

3. Utilizando resina epoxi como material de sellado, puede sumergirse en agua durante mucho tiempo sin fugas;

4. Alta precisión de medición, rendimiento confiable, menos afectado por la textura del suelo, adecuado para todo tipo de suelo;

5. Con protección multidireccional contra conexiones incorrectas para línea de alimentación, línea de tierra y línea de señal;

6. Admite salida digital RS485 y transmisión de datos de red inalámbrica GPRS según la demanda;

7. Diferentes opciones de suministro de energía: fuente de alimentación DC12~24V DC; fuente de alimentación solar, fuente de alimentación continua de batería de litio de larga duración incorporada, capacidad de suministro de energía diseñada para durar 30 días seguidos (modo de informe activo, 1 hora para informar 1 vez);

Parámetros técnicos del sensor de humedad del suelo de múltiples profundidades

1) Rango de medición de humedad del suelo (contenido de humedad volumétrica): suelo seco ~ suelo saturado de humedad, precisión de medición de laboratorio: ± 3%, precisión de medición de campo: ± 5%, resolución de humedad: 0,1%;

2) Rango de medición de temperatura: -40 ℃ ～ 80 ℃, precisión de medición ± 0,5 ℃, resolución de temperatura: 0,1 ℃;

3)Fuente de alimentación: adaptador opcional de fuente de alimentación de amplio voltaje DC12~24V o fuente de alimentación de batería de litio incorporada;

4) Modo de comunicación: comunicación RS485, protocolo de comunicación MODBUS (se puede configurar una velocidad en baudios de 9600 y una dirección de 0 a 255); comunicación inalámbrica GPRS;

5) Cableado: sistema de 4 cables de salida RS485, energía positiva, energía negativa, 485+, 485-;

6) Tiempo de respuesta: respuesta dentro de los 3 segundos después del encendido;

7) Tiempo de estabilización: aproximadamente 10 segundos en el proceso de estabilización después del encendido;

8) Dimensiones externas: ϕ63 mm, la longitud varía con la profundidad de medición del sensor, la longitud estándar es de aproximadamente 1000 mm;

9) Principio de medición del sensor: método de reflexión del dominio de frecuencia FDR;

10) Consumo de energía: menos de 10 mA en estático, 70 mA en muestreo;

11) Entorno de funcionamiento: 40 ℃ ~ 80 ℃; 0-100 % HR;

12)Tiempo promedio sin problemas: ≥25000h;

13)Rango de detección: el 99 % se lee desde el exterior del tubo dentro de los 10 cm;

14) Nivel de protección de la carcasa: resina epoxi como material de sellado, parte de tierra: IP67; bajo tierra: IP68;

El sensor de suelo de múltiples profundidades ( sensor de suelo de múltiples profundidades ) es un dispositivo utilizado para monitorear los parámetros del suelo a diferentes profundidades, lo que puede ayudar a los agricultores, entusiastas de la horticultura e investigadores a comprender mejor el contenido de humedad, la temperatura, la salinidad, etc. del suelo, para lograr un riego inteligente, optimizar los programas de aplicación de fertilizantes y la gestión agrícola.

 I. Introducción del sensor de suelo multiprofundidad

Un sensor de suelo multiprofundidad suele ser una sonda que se inserta en el suelo y mide parámetros como temperatura, humedad, pH, conductividad, etc., a diferentes profundidades. Estos sensores pueden ser cableados o inalámbricos; los inalámbricos transmiten datos a distancia, mientras que los cableados requieren una conexión física a un registrador de datos o a un ordenador.

 II. Principio de funcionamiento del sensor de suelo multiprofundidad

El principio de funcionamiento del sensor de suelo multiprofundidad generalmente implica los siguientes pasos:

1. Inserción en el suelo: el sensor se inserta en el suelo, el sensor de suelo de múltiples profundidades generalmente incluye múltiples sondas, cada sonda se instala en diferentes profundidades del suelo y puede monitorear los parámetros del suelo a múltiples profundidades al mismo tiempo.

2. Adquisición de datos: El sensor mide las propiedades físicas y químicas del suelo a diferentes profundidades. Esto puede incluir parámetros como la humedad, la temperatura, el pH y la conductividad del suelo.

3. Transmisión de datos: Los datos recopilados pueden transmitirse a un registrador de datos o a una computadora, ya sea por cable o de forma inalámbrica. Los sensores inalámbricos suelen utilizar redes de sensores y tecnologías de comunicación inalámbrica para transmitir datos.

4. Análisis de datos: Los datos recopilados se analizan para evaluar la salud del suelo y determinar si hay deficiencias de nutrientes, alta salinidad del suelo, deficiencias de humedad u otros problemas del suelo que puedan afectar el crecimiento del cultivo.

 Principio de medición: Los sensores miden parámetros del suelo como el contenido de humedad, la temperatura, la salinidad, etc. a través de diferentes técnicas (por ejemplo, resistencia, capacitancia, reflexión del dominio de frecuencia, etc.).

 Escenarios de aplicación del sensor de suelo multiprofundidad

1. Sistema de riego inteligente: según los datos de contenido de humedad del suelo a diferentes profundidades, puede controlar con precisión la cantidad de agua de riego y el tiempo de riego, realizar una gestión de riego inteligente, ahorrar recursos hídricos y mejorar el rendimiento de los cultivos.

2. Monitoreo y manejo del suelo: Ayudar a los agricultores y entusiastas de la horticultura a monitorear la humedad del suelo, la temperatura, la salinidad y otros parámetros, y ajustar oportunamente los fertilizantes, el riego y otras medidas de manejo para promover el crecimiento de las plantas.

3. Investigación científica del suelo: Se utiliza para la investigación en profundidad del suelo en el campo de la investigación científica, para comprender la ley del cambio del suelo y promover el desarrollo de la ciencia del suelo.

4. Monitoreo del ambiente del suelo: Se utiliza para monitorear la calidad del ambiente del suelo, como monitorear el contenido de contaminantes en el suelo, para garantizar la salud del ambiente del suelo.

En conclusión, el Sensor de Suelo Multiprofundidad es una herramienta importante para el monitoreo del suelo, capaz de monitorear parámetros multiprofundidad, lo que proporciona información valiosa sobre el estado de salud del suelo para la agricultura, los sistemas de riego inteligentes, la protección ambiental, la gestión del territorio y la investigación científica. Con el avance de la tecnología, estos sensores se vuelven más precisos y fáciles de usar, lo que aumenta la eficiencia y la eficacia de la gestión del suelo.
