Meteorología con sensores de visibilidad

Los sensores de visibilidad aeroportuaria están diseñados específicamente para monitorizar y medir la visibilidad en el entorno aeroportuario. La visibilidad es un parámetro crucial en las operaciones aeroportuarias, que afecta directamente el despegue y aterrizaje de vuelos, las operaciones en tierra y la seguridad de vuelo. Los sensores de visibilidad aeroportuaria proporcionan datos precisos de visibilidad mediante diversos medios técnicos para monitorizar partículas atmosféricas, niebla, humo y otros factores en tiempo real.

Los sensores de visibilidad aeroportuaria se suelen instalar en puntos clave como pistas, calles de rodaje, plataformas, etc., para garantizar un monitoreo exhaustivo de las condiciones de visibilidad en todas las áreas del aeropuerto. Estos sensores pueden utilizar diversas tecnologías, como LIDAR, radar de microondas y sensores infrarrojos, para medir parámetros como la concentración de partículas atmosféricas, la humedad y la temperatura, y calcular posteriormente los valores reales de visibilidad.

Los datos de los sensores de visibilidad aeroportuaria son cruciales para las operaciones aeroportuarias. Estos datos pueden ayudar al control de tráfico aéreo, a las aerolíneas y a los operadores aeroportuarios a tomar decisiones, como ajustar los horarios de vuelo, emitir alertas, implementar procedimientos especiales, etc., para garantizar la seguridad y la eficiencia de las operaciones aéreas. Además, los sensores de visibilidad aeroportuaria pueden integrarse con otros equipos, como estaciones meteorológicas automáticas y sistemas de radar, para proporcionar información meteorológica completa que respalde las operaciones aeroportuarias y la gestión de vuelos.

En general, los sensores de visibilidad del aeropuerto desempeñan un papel importante a la hora de garantizar la seguridad y la eficiencia de las operaciones aeroportuarias y son una parte indispensable de los sistemas de monitoreo meteorológico del aeropuerto.

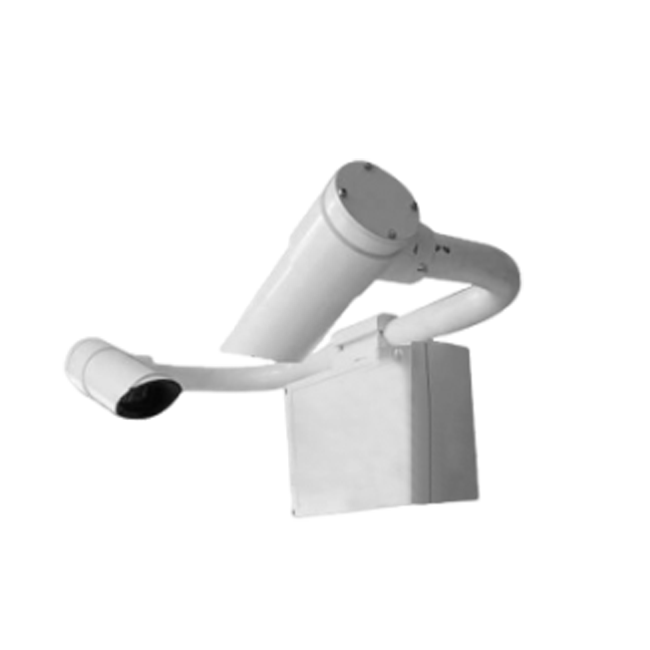

Vista frontal

El instrumento de visibilidad (sensor de visibilidad) requiere una fuente de alimentación de 12 V CC y un cable de comunicación RS485 de tres hilos. El instrumento envía los valores meteorológicos de visibilidad y la información de estado al ordenador central del centro de monitoreo mediante una interfaz de comunicación.

El instrumento de visibilidad proporciona varios conjuntos de comandos integrados para configurar los parámetros del sistema y controlar diversas funciones. Durante el montaje y el mantenimiento, se requiere una terminal de visualización para comprobar los parámetros del sistema y puede utilizarse para modificar sus valores.

El visilisímetro es un instrumento que mide la distancia visible en la atmósfera. Su método de medición se basa principalmente en la medición del coeficiente de extinción atmosférica, y posteriormente, mediante fórmulas empíricas, se obtiene la distancia observada a simple vista. Los resultados del visilisímetro reflejan la transparencia de la atmósfera y la calidad del aire, lo cual tiene importantes aplicaciones para la protección ambiental y la seguridad vial.

¿Cuál es el principio de medición del medidor de visibilidad?

El principio de medición del visibilizador se basa principalmente en la dispersión y absorción de la luz. En la atmósfera, la luz es dispersada y absorbida por partículas suspendidas en el aire (p. ej., gotas de agua, polvo, aerosoles, etc.), lo que resulta en una atenuación de la intensidad de la luz, afectando así el rango de visión que podemos observar.

Los medidores de visibilidad pueden obtener el coeficiente de extinción de la atmósfera midiendo el grado de dispersión y absorción de la luz. El coeficiente de extinción es el grado en que la luz se atenúa por dispersión y absorción al atravesar la atmósfera, y existe una relación entre su valor y la visibilidad. Por lo tanto, midiendo el coeficiente de extinción y utilizando fórmulas empíricas, el medidor de visibilidad puede calcular la distancia de visibilidad de la atmósfera, es decir, la visibilidad.

Existen varios métodos de medición para los visiómetros, uno de los cuales es el método de dispersión frontal. Este método se basa en el principio de medir el coeficiente de extinción atmosférica mediante la intensidad de la luz dispersada en una dirección determinada. El visiómetro fija la fuente de luz y el detector en la misma posición. Después de que la fuente de luz emite luz, el detector, a cierta distancia, detecta la intensidad de la luz dispersada. Midiendo la intensidad de la luz dispersada en diferentes direcciones, se puede deducir el coeficiente de extinción de la atmósfera.

Otro método de medición común es el método de transmisión. Este método se basa en el principio de obtener el coeficiente de extinción de la atmósfera midiendo la intensidad de la luz transmitida a través de ella. El visibilizador se configura con una fuente de luz artificial, se detecta la intensidad de la luz transmitida a una distancia determinada y se calcula el coeficiente de transmisión atmosférica para convertir la distancia de visibilidad.

Específicamente, el principio de medición del visibilizador se basa en el principio de dispersión y absorción atmosférica. Cuando la luz atraviesa la atmósfera, es dispersada y absorbida por partículas y gases del aire, lo que resulta en una disminución de la intensidad luminosa. Al medir el grado de atenuación de la intensidad luminosa en diferentes direcciones, el visibilizador puede deducir el coeficiente de extinción de la atmósfera. Mediante una fórmula empírica, el coeficiente de extinción se convierte en la distancia de observación a simple vista, es decir, la visibilidad. Los resultados de la medición pueden ayudarnos a comprender la calidad de la atmósfera y las condiciones ambientales, lo cual tiene un importante valor práctico para la seguridad vial y la protección del medio ambiente.

Parámetros técnicos de los sensores de visibilidad

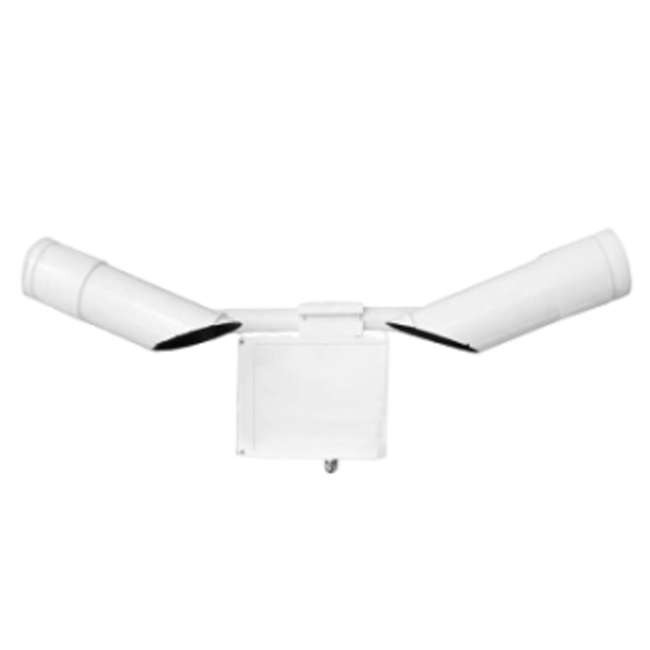

Vista trasera

La meteorología de sensores de visibilidad se refiere al campo de estudio que implica la medición y predicción de la visibilidad atmosférica, un parámetro importante en meteorología y ciencias atmosféricas. La visibilidad se ve afectada por diversos factores, como las condiciones meteorológicas, la contaminación atmosférica y las propiedades físicas de la atmósfera.

Un sensor de visibilidad en meteorología es un dispositivo que mide la distancia a la que un objeto u objetivo puede verse e identificarse claramente. Proporciona información sobre las condiciones atmosféricas que afectan la visibilidad, como la niebla, la neblina, la calima, el humo o las precipitaciones.

Existen varios tipos de sensores de visibilidad, pero un instrumento comúnmente utilizado es el transmisómetro. Los transmisómetros funcionan emitiendo un haz de luz y midiendo la cantidad de luz que llega a un receptor. Al comparar la luz transmitida con la recibida, el sensor puede determinar la visibilidad.

Otro tipo de sensor de visibilidad es el sensor de dispersión frontal, que mide la dispersión de la luz causada por partículas suspendidas en el aire. Estos sensores utilizan una fuente de luz y un detector ubicados a cierta distancia. La cantidad de luz dispersa que llega al detector está relacionada con la visibilidad.

Los sensores de visibilidad son esenciales en las industrias de meteorología, aviación y transporte. Proporcionan información valiosa para la previsión meteorológica, la monitorización de la calidad del aire y la seguridad operativa en condiciones de baja visibilidad.

Los sensores de visibilidad se utilizan para medir la distancia visible en la atmósfera, generalmente expresada en metros o kilómetros. Estos sensores se encuentran en estaciones meteorológicas, aeropuertos y otros lugares donde la visibilidad es crucial para la seguridad y las operaciones.

La medición de la visibilidad es importante por varias razones:

1. Proporciona información sobre la claridad atmosférica, que puede verse afectada por factores como el polvo, el humo, la niebla y otras partículas.

2. Es crucial para la seguridad de la aviación, ya que los pilotos necesitan poder ver la pista y otras aeronaves durante el despegue, el aterrizaje y la navegación.

3. Es importante para el transporte en carreteras y autopistas, ya que la visibilidad puede verse afectada por las condiciones climáticas y la contaminación del aire.

4. Puede proporcionar información sobre la presencia de contaminación del aire y la calidad del aire, ya que los altos niveles de partículas pueden reducir la visibilidad.

5. Se puede utilizar para estudiar y monitorear fenómenos meteorológicos como la niebla, que puede tener un impacto significativo en la visibilidad y el transporte.

Los sensores de visibilidad funcionan emitiendo un haz de luz y midiendo la intensidad de la luz dispersada o absorbida por las partículas atmosféricas. La distancia que la luz puede recorrer antes de atenuarse significativamente se utiliza como indicador de visibilidad.

En resumen, la meteorología de sensores de visibilidad es un campo de estudio que se centra en la medición y predicción de la visibilidad atmosférica. Los sensores de visibilidad se utilizan para proporcionar información importante sobre las condiciones meteorológicas, la calidad del aire y la seguridad del transporte.

Ficha técnica de los sensores de visibilidad

Manual de instrucciones del sensor de visibilidad NBL-W-VS.pdf
