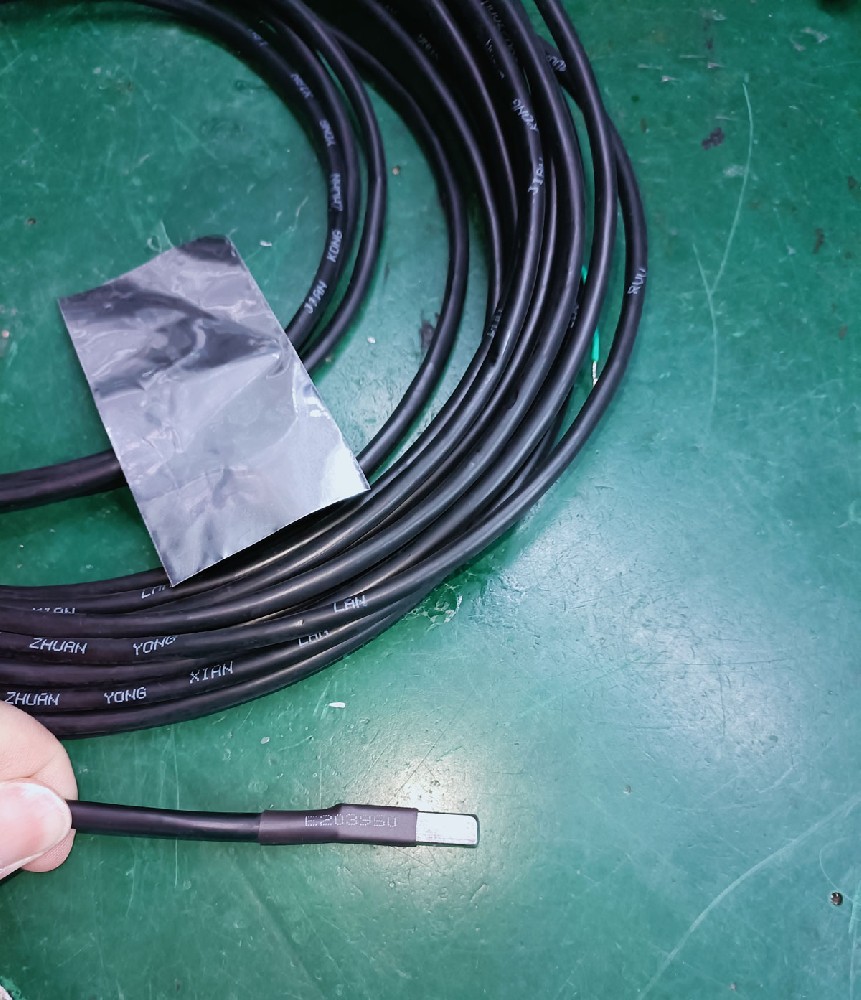

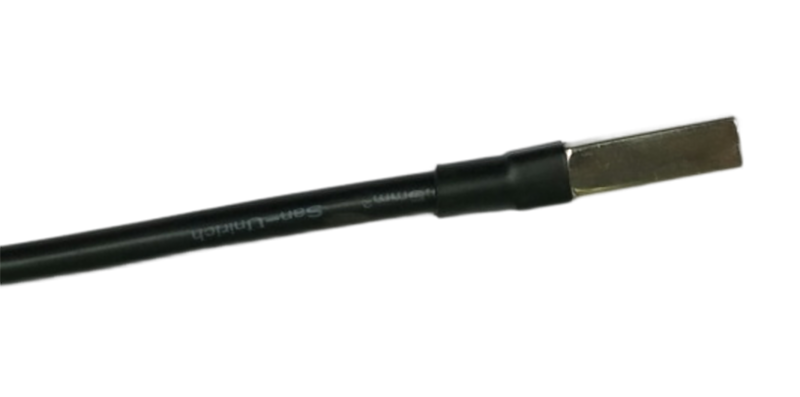

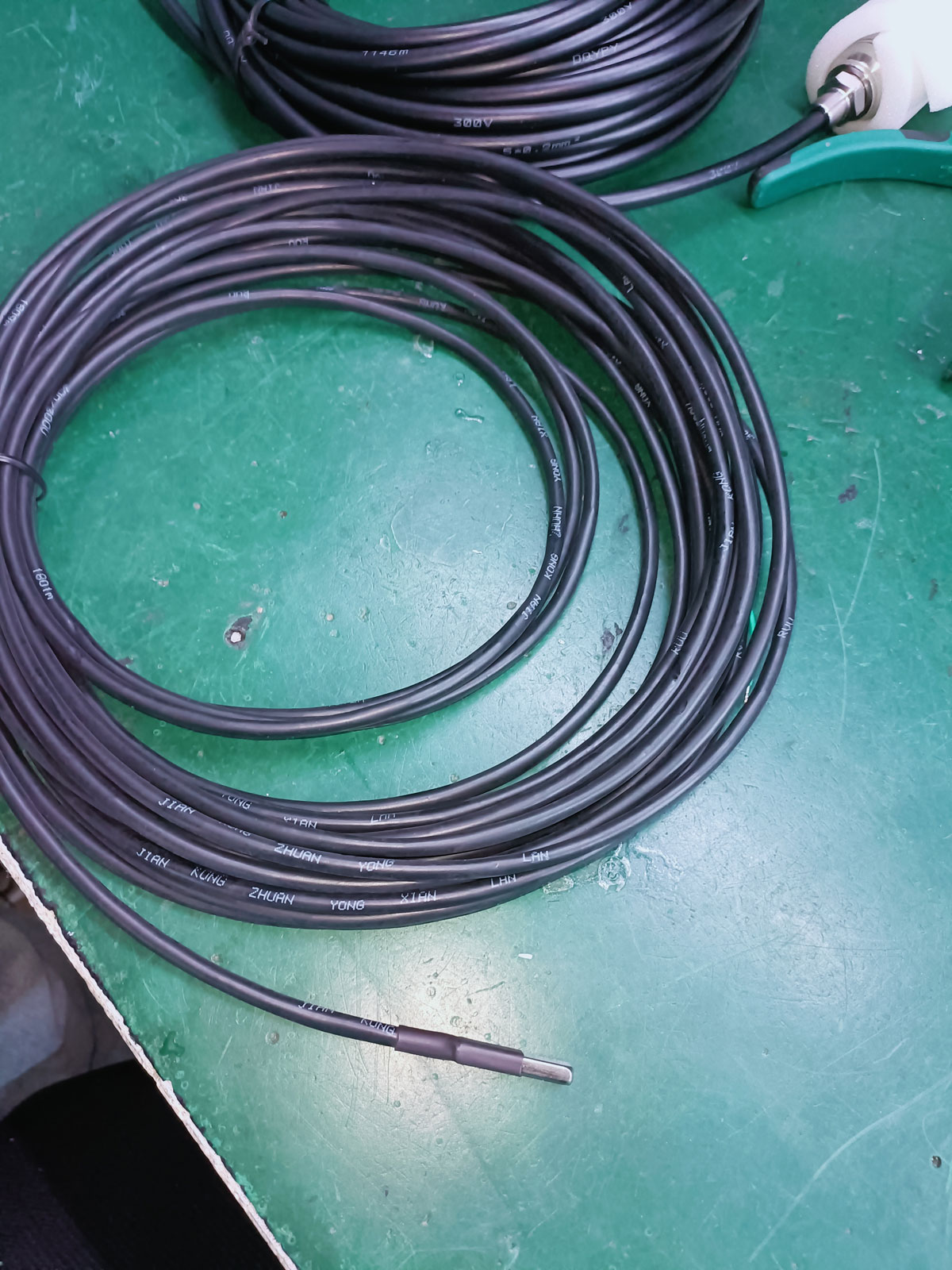

Sensor de temperatura de la parte posterior del módulo

Descripción general del producto del sensor de temperatura de la parte posterior del módulo:

El sensor de temperatura de la parte posterior del módulo (NBL-W-PPT) es un sensor de temperatura de alta precisión para montaje en superficie, diseñado específicamente para sistemas de energía solar. Se utiliza ampliamente en campos como la meteorología, la oceanografía, la monitorización ambiental, aeropuertos, puertos, laboratorios, aplicaciones industriales y agrícolas, y el transporte. Este sensor utiliza un termistor de alta sensibilidad como elemento sensor principal, lo que ofrece ventajas como alta precisión de medición, rápida velocidad de respuesta y gran estabilidad.

El transmisor de señal incluido puede convertir los datos de temperatura en señales estándar de voltaje o corriente según las necesidades del usuario, satisfaciendo así las necesidades de diversos sistemas de monitoreo remoto y control de automatización. Su diseño compacto facilita la instalación, mientras que su excelente capacidad antiinterferencias garantiza un funcionamiento estable a largo plazo en entornos complejos.

Características principales del sensor de temperatura del módulo:

- Termistor de alta precisión con error de medición de ±0,5 °C

- Múltiples opciones de alimentación: DC 5 V / 12 V / 24 V

- Diversas formas de salida: 4~20 mA / 0~2,5 V / 0~5 V / RS485

- Buena linealidad, fuerte capacidad de carga, larga distancia de transmisión.

- Soporte de rango completo de temperatura: -50 °C ~ +100 °C

- Fácil de instalar, adecuado para montaje adhesivo en la parte posterior de los paneles solares.

- Fuerte resistencia a la humedad, soporta ambientes con humedad relativa de 0% ~ 100% RH

Especificaciones técnicas del sensor de temperatura de la parte posterior del módulo:

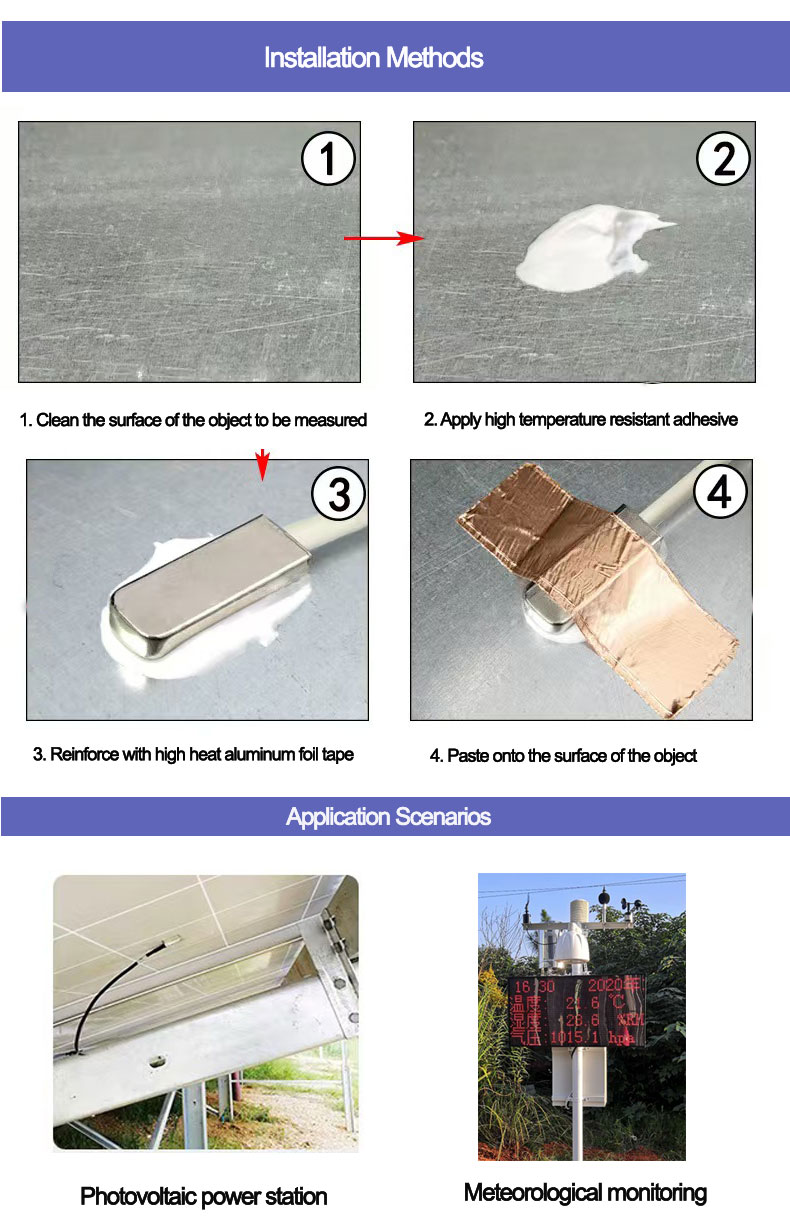

 Installation Guide for Back of Module Temperature Sensor:

To ensure the sensor accurately reflects the operating temperature of the solar module, please follow the installation steps below:

Installation Preparation:

1. Apply the included thermal conductive silicone to the center area on the back of the solar panel.

2. The application area should be approximately 22mm × 12mm and evenly spread along the direction of the solar panel's frame.

Sensor Fixing:

3. Quickly attach the Back of Module Temperature Sensor to the applied area, ensuring alignment with the panel.

4. Secure the sensor for 5-10 minutes to ensure full adhesion of the thermal conductive silicone.

Wiring and Routing:

5. Once the sensor is firmly attached, route the signal cable along the direction of the solar panel frame.

6. Choose an appropriate wiring path based on the site environment to avoid mechanical stress or pulling.

> Tip: If using in different environments, adjust the installation location as mentioned above to achieve the best measurement results.

Application Scenarios for the Back of Module Temperature Sensor:

The Back of Module Temperature Sensor is particularly suitable for accurately monitoring the surface temperature of solar modules, such as:

- Photovoltaic power station temperature monitoring

- Meteorological station environmental data analysis

- Precision temperature control systems in laboratories

- Industrial process control

- Climate management in greenhouse systems

- Smart city infrastructure monitoring

Why Choose Us?

- Precise and Reliable: ±0.5°C high-precision temperature measurement, able to withstand extreme environmental challenges

- Flexible Configuration: Multiple power and output options to fit various control systems

- Easy Installation: Designed specifically for solar applications, quick deployment with no difficulty

- Durability: Manufactured with weather-resistant materials for long-term outdoor use

- Global Compatibility: Meets international standards to cater to diverse overseas customer needs

Additional Features and Advantages:

- Real-time Monitoring: Supports MODBUS RTU protocol via RS485 interface, allowing for real-time temperature data transmission and remote monitoring.

- Environmental Adaptability: The sensor housing features waterproof and dustproof design (IP67 rating), ensuring stable operation even in harsh environments.

- Easy Maintenance: Equipped with a quick-connector design for easy on-site installation and maintenance, reducing downtime.

After-Sales Service Commitment:

Garantía de calidad: 12 meses de garantía. Durante este período, cualquier daño no causado por el usuario se puede reparar o reemplazar sin costo alguno.

- Soporte técnico: Un equipo de soporte técnico dedicado está disponible para brindar servicios de consulta en línea, responder preguntas sobre el uso del producto, resolución de problemas, etc.

- Servicios de capacitación: Se puede brindar capacitación técnica y sobre el uso del producto según las necesidades del cliente, ayudándolos a comprender y utilizar mejor el sensor de temperatura de la parte posterior del módulo.

Haga que el monitoreo de temperatura sea más inteligente y eficiente: sensor de temperatura posterior del módulo, su elección profesional.
