Estación meteorológica Modbus

Estación meteorológica Modbus: la fusión de una monitorización precisa y una comunicación eficiente

En el campo de la monitorización meteorológica moderna, las estaciones meteorológicas Modbus se han convertido gradualmente en el equipo predilecto para muchos proyectos de monitorización meteorológica gracias a su eficiente capacidad de comunicación de datos y su precisa precisión de monitoreo. En este artículo, presentaremos en detalle el concepto básico de las estaciones meteorológicas Modbus, las características del protocolo Modbus, los sensores utilizados y sus modos de salida, además de analizar sus ventajas y desventajas y su rendimiento en diferentes escenarios de aplicación.

I. ¿Qué es una estación meteorológica Modbus?

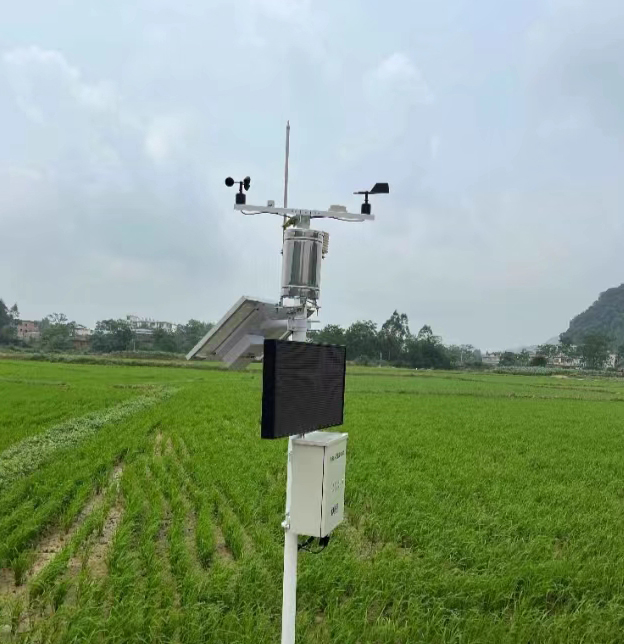

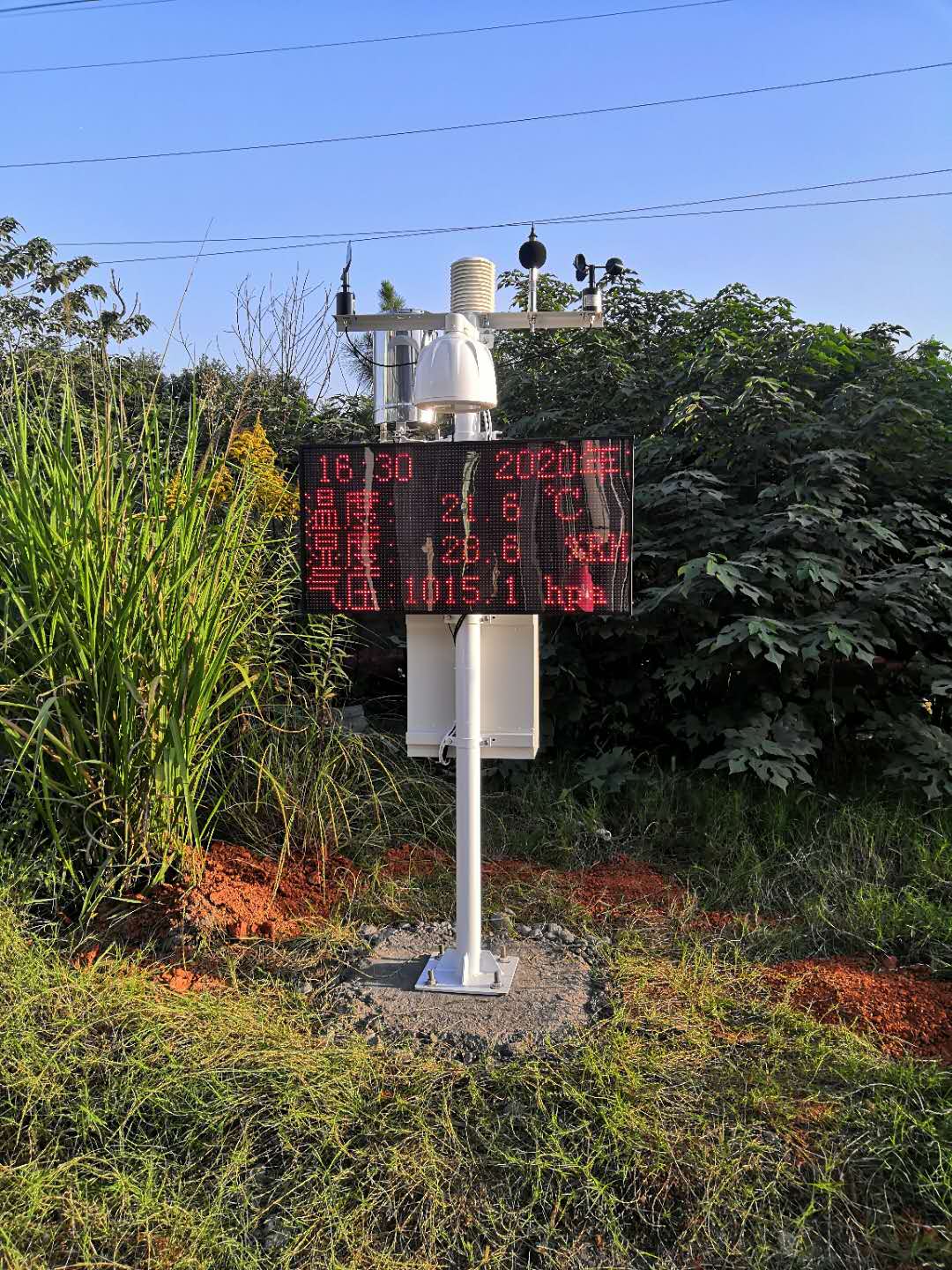

La estación meteorológica Modbus es un equipo de monitoreo meteorológico que integra adquisición, procesamiento y comunicación de datos. Adopta el protocolo Modbus para la comunicación de datos y puede monitorear y registrar diversos parámetros meteorológicos en tiempo real, como la velocidad y dirección del viento, la temperatura, la humedad, la presión atmosférica y la pluviosidad, entre otros. Estos datos se suben al sistema de monitoreo meteorológico o a la plataforma en la nube mediante el protocolo Modbus. Los usuarios pueden ver y analizar los datos meteorológicos en cualquier momento y lugar, proporcionando una base científica para pronósticos meteorológicos, producción agrícola, monitoreo ambiental y otros campos.

Introducción al protocolo Modbus

El protocolo Modbus es un protocolo de comunicación ampliamente utilizado en el campo de la automatización industrial, desarrollado por Modicon (ahora propiedad de Schneider Electric) en 1979. Especifica el formato y las reglas para la transmisión de datos entre dispositivos. El protocolo Modbus adopta el modo de comunicación maestro-esclavo, es decir, un dispositivo actúa como maestro y se encarga de iniciar la solicitud de datos, mientras que otros dispositivos actúan como esclavos y responden a la solicitud del maestro. Admite comunicación serie (p. ej., RS-232, RS-485) y comunicación en red (TCP/IP). Este modo de comunicación permite que la estación meteorológica Modbus intercambie datos de forma eficiente y comparta datos con otros dispositivos o sistemas de monitorización meteorológica.

Sensores y sus modos de salida

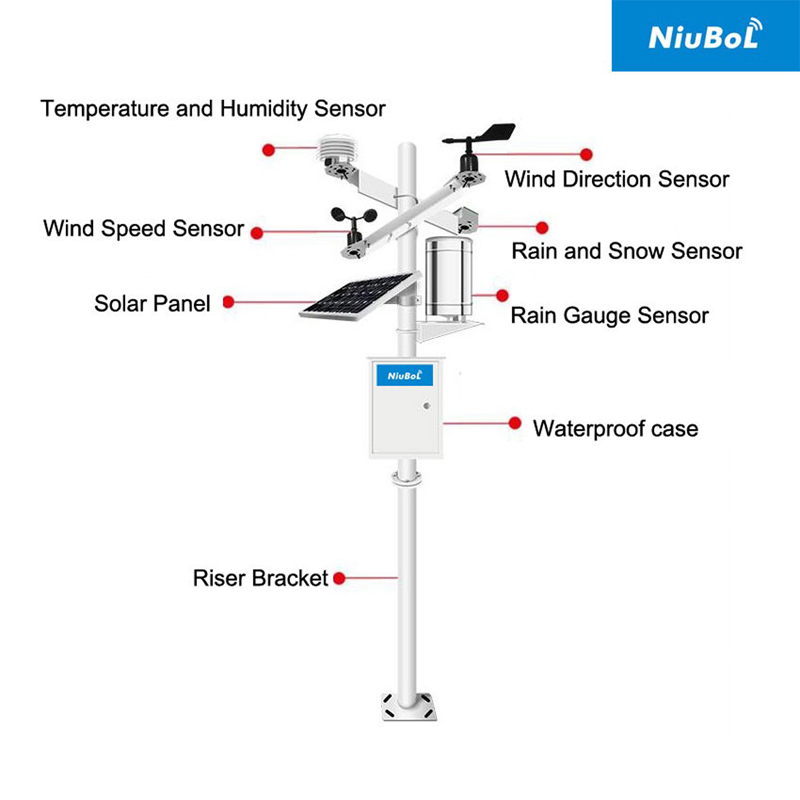

Las estaciones meteorológicas Modbus suelen estar equipadas con diversos sensores para monitorizar diferentes parámetros meteorológicos. Estos sensores incluyen, entre otros:

Sensor de velocidad del viento: se utiliza para monitorear el cambio de velocidad del viento, generalmente con señal analógica o salida de señal digital.

Sensores de dirección del viento: se utilizan para monitorear cambios en la dirección del viento, generalmente con una salida de señal digital.

Sensores de temperatura: se utilizan para monitorear la temperatura del aire o del suelo, generalmente utilizando una salida de señal analógica o digital.

Sensor de humedad: se utiliza para monitorear la humedad del aire o del suelo, generalmente utilizando señales analógicas o salida de señal digital.

Sensor de presión barométrica: se utiliza para monitorear cambios en la presión atmosférica, generalmente utilizando señales analógicas o salida de señal digital.

Sensor de lluvia: mide la cantidad de lluvia.

La salida de los sensores en una estación meteorológica Modbus depende principalmente de su tipo y fabricante. Generalmente, la salida de señal analógica utiliza señales estándar como 4-20 mA o 0-5 V, mientras que la salida de señal digital suele utilizar protocolos como Modbus RTU , Modbus TCP y otros para comunicarse con salidas de interfaz de comunicación serie como RS-485 o RS-232.

Estos sensores emiten señales analógicas (como cambios de voltaje o corriente) o señales digitales, que se codifican según el protocolo Modbus después de la conversión de analógico a digital (ADC) y se transmiten al equipo de recolección de datos en formato ASCII o RTU (Unidad Terminal Remota).

Ventajas y desventajas de la estación meteorológica Modbus

Ventajas de la estación meteorológica Modbus:

1. Comunicación eficiente: el protocolo Modbus se caracteriza por su simplicidad, facilidad de uso y alta escalabilidad, lo que hace que la estación meteorológica Modbus sea capaz de realizar un intercambio de datos eficiente y compartir con otros equipos o sistemas de monitoreo meteorológico.

2. Monitoreo preciso: la estación meteorológica Modbus está equipada con una variedad de sensores de alta precisión, que pueden monitorear y registrar una variedad de parámetros meteorológicos en tiempo real, proporcionando una base científica para el pronóstico del tiempo y la producción agrícola.

3. Fácil de integrar: la estación meteorológica Modbus admite una variedad de protocolos e interfaces de comunicación, lo que la hace fácil de integrar y expandir con el sistema de monitoreo meteorológico existente o la plataforma en la nube.

4. Expansión flexible: los usuarios pueden agregar o quitar sensores según sea necesario sin cambiar drásticamente todo el sistema.

Desventajas de la estación meteorológica Modbus:

1. Mayor costo: debido a que la estación meteorológica Modbus debe estar equipada con una variedad de sensores de alta precisión y equipos de comunicación, su costo es relativamente alto.

2. Requisitos más elevados en el entorno de comunicación: el protocolo Modbus necesita un entorno de red estable en el proceso de comunicación; si el entorno de red es inestable o hay interferencias, puede afectar la calidad de la transmisión de datos y el tiempo real.

3. Velocidad de transmisión limitada: en comparación con otros protocolos de comunicación, la velocidad de transmisión de Modbus es lenta.

4. Seguridad insuficiente: el protocolo Modbus por sí solo no proporciona cifrado, es posible que se necesiten medidas de seguridad adicionales.

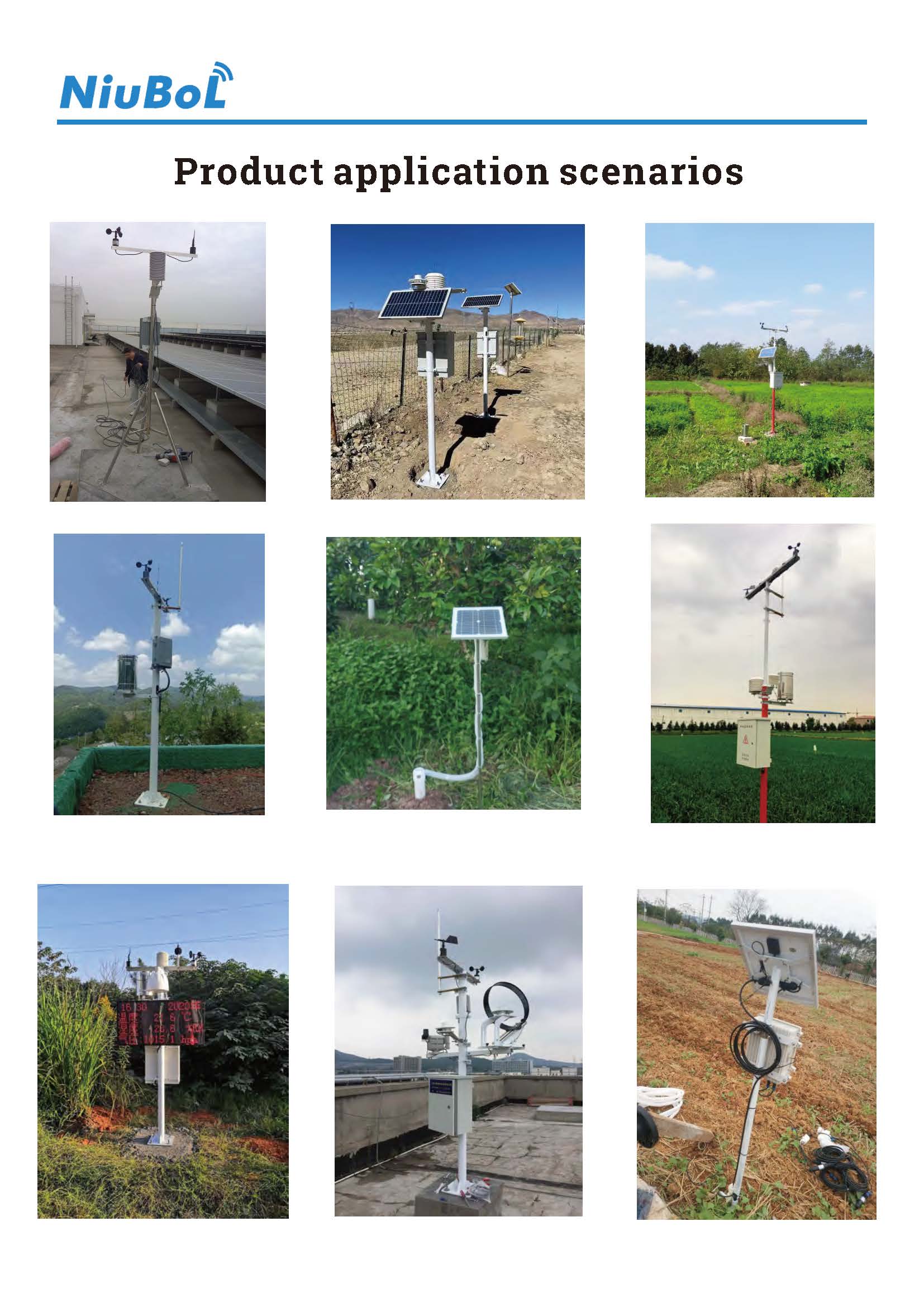

V. Escenarios de aplicación de la estación meteorológica Modbus

La estación meteorológica Modbus se utiliza ampliamente en los siguientes campos:

Pronóstico del tiempo: proporcionar una base científica para el pronóstico del tiempo a través del monitoreo y registro en tiempo real de muchos tipos de parámetros meteorológicos.

Producción agrícola: Ajustar el plan de producción agrícola de acuerdo con los datos meteorológicos para mejorar la eficiencia de la producción y el rendimiento agrícola.

Monitoreo ambiental: monitoreo de la concentración de contaminantes en la atmósfera, temperatura, humedad y otros parámetros para proporcionar datos de apoyo para la protección del medio ambiente.

Gestión energética: Ajustar el plan de suministro de energía según los datos meteorológicos para mejorar la eficiencia en la utilización de la energía.

Seguridad de la aviación: las estaciones meteorológicas de los aeropuertos proporcionan información meteorológica clave sobre el vuelo para garantizar la seguridad del mismo.

Investigación científica y educación: proporcionar fuentes de datos confiables para la investigación y la enseñanza meteorológicas.

Resumen

Gracias a su eficiente capacidad de comunicación de datos y a su preciso monitoreo, la estación meteorológica Modbus ofrece una amplia gama de aplicaciones en el campo de la monitorización meteorológica. Esta estación desempeña un papel fundamental en este campo gracias a su alta compatibilidad, flexibilidad y fiabilidad. A pesar de ciertos problemas de velocidad de transmisión y seguridad, la estación meteorológica Modbus sigue siendo una solución eficiente y práctica para la monitorización meteorológica gracias a la continua innovación y optimización tecnológica. Con el desarrollo de tecnologías inteligentes, en red y del Internet de las Cosas (IoT), la estación meteorológica Modbus demostrará su valor único en más campos.
