Sensor de humedad del suelo 4-20 mA

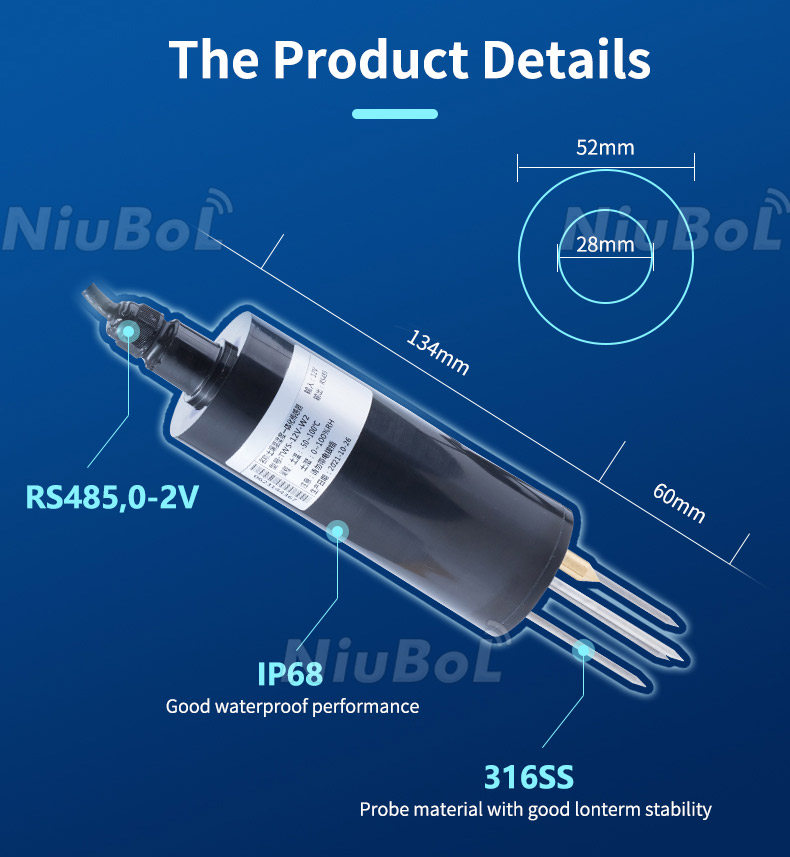

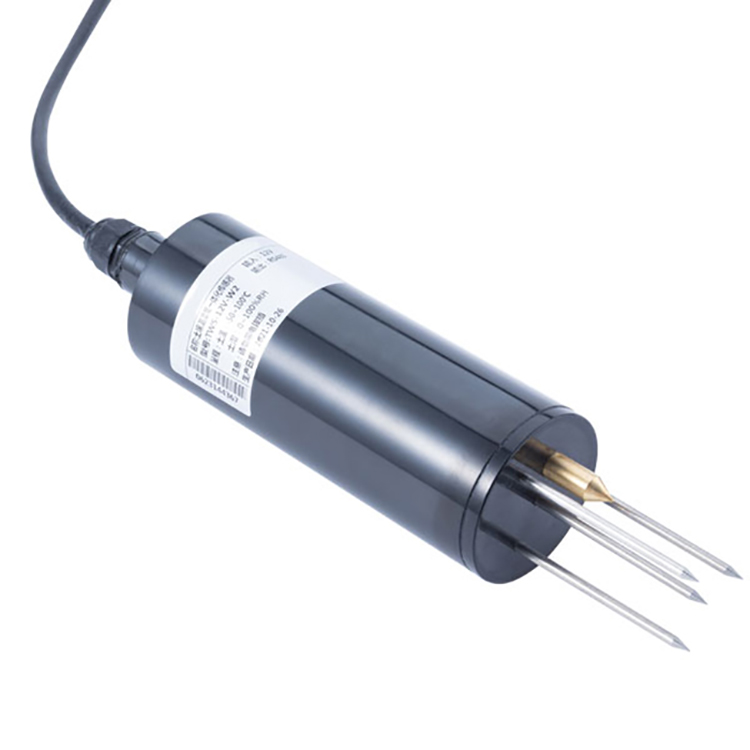

Detalles del producto: Sensor de temperatura y humedad del suelo NBL-S-THR

El sensor de temperatura y humedad del suelo NBL-S-THR, un dispositivo de medición avanzado que combina alta precisión y sensibilidad, está diseñado para el monitoreo de la humedad del suelo. Adopta la innovadora tecnología de pulso electromagnético, que se transmite con precisión a la sonda especial a través del cable coaxial y penetra profundamente en el suelo para medir directamente la constante dieléctrica aparente, calculando así con precisión el contenido real de humedad. Esta tecnología no solo garantiza mediciones rápidas y precisas, sino que también mejora considerablemente la estabilidad y confiabilidad del sensor, manteniendo un excelente rendimiento de medición incluso en suelos complejos con fertilizantes o iones metálicos.

Características principales del sensor de temperatura y humedad del suelo NBL-S-THR:

Medición de alta precisión: a través de un algoritmo de precisión para analizar la señal reflejada del pulso de onda electromagnética, realiza la medición precisa de la humedad del suelo en el rango de 0 a 100%, con el error controlado dentro de ±3%.

Amplio rango de temperatura: admite un amplio rango de medición de temperatura del suelo de -50 a 100 ℃, es adecuado para diversas condiciones climáticas extremas y garantiza un monitoreo preciso durante todo el año.

Alta resolución: resolución de humedad del suelo de hasta 0,1%, resolución de temperatura de hasta 0,1 ℃, también se pueden capturar con precisión cambios sutiles.

Alta sensibilidad y estabilidad: el sensor está diseñado inteligentemente para capturar los cambios de humedad del suelo con sensibilidad, sin ser interferido por impurezas en el suelo, y permanece estable y confiable en el funcionamiento a largo plazo.

Salida estable: formato de salida estándar de 4-20 mA, fuerte compatibilidad, fácil de integrar en varios sistemas de monitoreo.

Fuente de alimentación flexible: modo de fuente de alimentación de CC 12-24 V, se adapta a una variedad de entornos de suministro de energía.

Amplia aplicabilidad: adecuado para el monitoreo de la humedad del suelo, sistemas de riego que ahorran agua, gestión de invernaderos, mantenimiento de pastizales, investigación en ciencia del suelo y pruebas rápidas y muchos otros campos.

Sensor de humedad del suelo NBL-S-THR 4-20 mA Parámetros técnicos:

Fuente de alimentación: DC 12-24 V, flexible para adaptarse a diferentes entornos de suministro de energía, instalación conveniente.

Resolución: humedad del suelo hasta 0,1%, precisión de temperatura hasta 0,1 ℃, cambios sutiles en el agarre.

Precisión: error de medición de humedad del suelo de no más de ± 3%, error de medición de temperatura dentro de ± 0,5 ℃, para garantizar datos precisos.

Forma de salida: adopta la salida de bucle de corriente común internacional de 4-20 mA, que es conveniente para la transmisión de larga distancia, reduce la atenuación de la señal y es compatible con una variedad de sistemas de adquisición de datos, logrando una conexión perfecta.

El sensor de humedad del suelo adopta una forma de salida de 4-20 mA, que se basa en el método de transmisión de señal analógica estándar ampliamente utilizado en el campo de la automatización industrial.

Este formulario de salida tiene las siguientes características y ventajas:

1. Fuerte capacidad antiinterferente: las señales de corriente en comparación con las señales de voltaje en la transmisión de larga distancia son más resistentes a la atenuación de la señal causada por la resistencia de la línea y la interferencia electromagnética externa, para garantizar la estabilidad y precisión de la señal.

2. Características de autoalimentación: en el sistema de dos cables, la línea de señal de 4-20 mA como línea de alimentación y línea de señal, el sensor del PLC o colector de datos para proporcionar una fuente de alimentación de 12-24 V CC para obtener la corriente de trabajo, lo que reduce la necesidad de líneas de alimentación adicionales, simplifica el cableado y reduce los costos.

3. Correspondencia directa entre la salida lineal y el valor medido: en sensores de humedad del suelo como NBL-S-THR, los cambios en la humedad del suelo se convierten directamente en cambios en la corriente de 4-20 mA.

4. Por ejemplo, cuando la humedad del suelo es del 0 %, la corriente de salida es cercana a 4 mA; cuando la humedad alcanza el 100 %, la corriente de salida es de 20 mA. Fórmula de cálculo del tipo de corriente (salida de 3 cables de 4 a 20 mA):

Humedad del suelo R = (I-4) / (20-4) × 100%

Temperatura del suelo T = (I-4) / (20-4) × 150 -50

donde I es la lectura actual y R es el valor de humedad del suelo calculado, lo que garantiza mediciones intuitivas y precisas.

Ejemplo de escenario de aplicación del sensor de humedad del suelo NBL-S-THR de 4-20 mA:

En el sistema de riego de ahorro de agua, el sensor NBL-S-THR puede monitorear la humedad del suelo en tiempo real y ajustar de manera inteligente la cantidad de riego de acuerdo con la demanda de agua del cultivo, ahorrando efectivamente recursos hídricos.

En los invernaderos, combinado con el sistema de monitoreo de temperatura y humedad, proporciona el mejor ambiente de crecimiento para las plantas y mejora el rendimiento y la calidad de los cultivos.

En la gestión de pastizales, ayuda a los pastores a comprender con precisión el estado de humedad de los pastizales, organizar razonablemente el tiempo de pastoreo y proteger el entorno ecológico.

El sensor de temperatura y humedad del suelo NBL-S-THR, con su excelente rendimiento y amplia gama de potenciales de aplicación, se ha convertido en un asistente indispensable en la agricultura moderna, el monitoreo ambiental y la investigación científica.

Hoja de datos del sensor de temperatura y humedad del suelo

Manual de instrucciones de los sensores de temperatura y humedad del suelo NBL-S-THR V4.0.pdf
