Sensor de estación meteorológica ultrasónico de alta precisión 5 en 1

Descripción general del sensor meteorológico ultrasónico 5 en 1  NBL-W-51GUWS

El NBL-W-51GUWS es un sensor meteorológico ultrasónico 5 en 1, totalmente digital y de alta precisión, capaz de medir con rapidez y precisión la velocidad y dirección del viento, la temperatura atmosférica, la humedad y la presión. Equipado con una unidad de procesamiento de señales integrada, admite salidas de señal personalizables e integración opcional de monitoreo de PM2.5, PM10, ruido, radiación y precipitaciones. Su diseño robusto y de alta resistencia garantiza un funcionamiento fiable en climas rigurosos, con alta integración y durabilidad. Se utiliza ampliamente en meteorología, monitoreo ambiental, aeropuertos, puertos, laboratorios, agricultura, industria y transporte.

 Principio de funcionamiento del sensor meteorológico ultrasónico 5 en 1

Velocidad y dirección del viento

El sensor mide la velocidad y la dirección del viento mediante tecnología ultrasónica, calculando la diferencia de tiempo entre las ondas ultrasónicas que viajan entre los sensores Norte-Sur (NS) y Este-Oeste (EW). Por ejemplo, cuando el viento sopla del norte, el tiempo de transmisión de N a S es menor que el de S a N, mientras que los tiempos de EW se mantienen iguales. Esta diferencia de tiempo permite un cálculo preciso de la velocidad y la dirección del viento, sin verse afectada por factores externos como la temperatura.

 Especificaciones técnicas del sensor meteorológico ultrasónico 5 en 1 NBL-W-51GUWS

Parámetros técnicos de los sensores de las estaciones meteorológicas:

 Instrucciones de cableado del sensor meteorológico ultrasónico 5 en 1

1. Uso del registrador de datos proporcionado:

   - Conecte el sensor a la interfaz correspondiente en el registrador de datos utilizando el cable del sensor proporcionado.

2. Cableado del sensor independiente:

   - Rojo: Entrada de potencia positiva

   - Negro: Entrada de alimentación negativa

   - Amarillo: RS485+

   - Azul: RS485-

   - Nota: Consulte siempre las etiquetas de cableado en el cable de comunicación para mayor precisión.

Instrucciones de instalación del sensor meteorológico ultrasónico 5 en 1

 Método de instalación

1. Posicionamiento:

   - Monte el sensor en un poste vertical para garantizar que las mediciones se tomen en el mismo nivel horizontal.

2. Alineación:

   - Utilice una brújula estándar para determinar el norte geográfico y alinee el marcador norte del sensor en consecuencia.

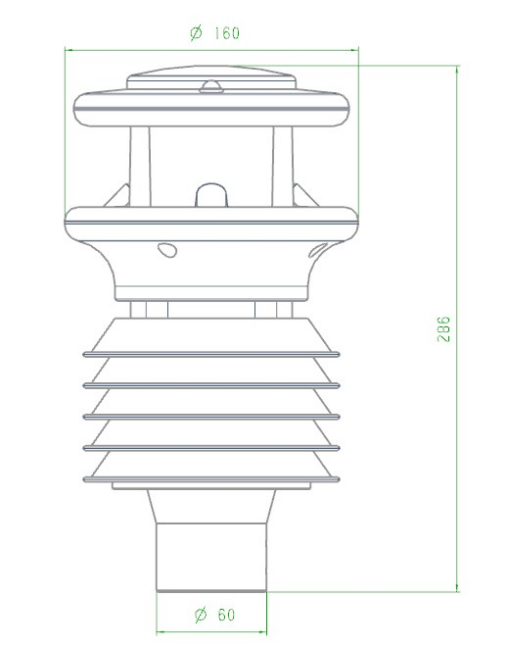

3. Montaje:

   - El poste de montaje requiere tres orificios para tornillos M5 equidistantes entre sí, ubicados a 7,5 mm de la parte superior.

   - Pase el cable a través del poste, asegurando un alivio de tensión adecuado.

   - Conecte el enchufe al sensor girando y bloqueando el manguito exterior en el sentido de las agujas del reloj.

   - Fije el sensor al poste mediante tres tornillos de acero inoxidable.

4. Selección del sitio:

   - Instalar en un área abierta para evitar obstrucciones del flujo de aire o turbulencias causadas por edificios, árboles o postes.

   - Mantener una distancia mínima de 2 metros de los dispositivos de radar o transmisión por radio.

 Precauciones de instalación del sensor meteorológico ultrasónico 5 en 1

- Inspeccione periódicamente el sensor para asegurarse de que no haya interferencias con equipos cercanos, como radios, radares, motores o motores.

- Mantener una distancia segura de las antenas receptoras de radio.

- Evite la instalación cerca de fuentes de vibración.

- Utilice el cable recomendado y asegúrese de que el blindaje y las conexiones sean adecuados.

- Garantizar el suministro de energía continua durante el funcionamiento.

- Evite el flujo de aire turbulento de estructuras cercanas para mantener la precisión de la medición.

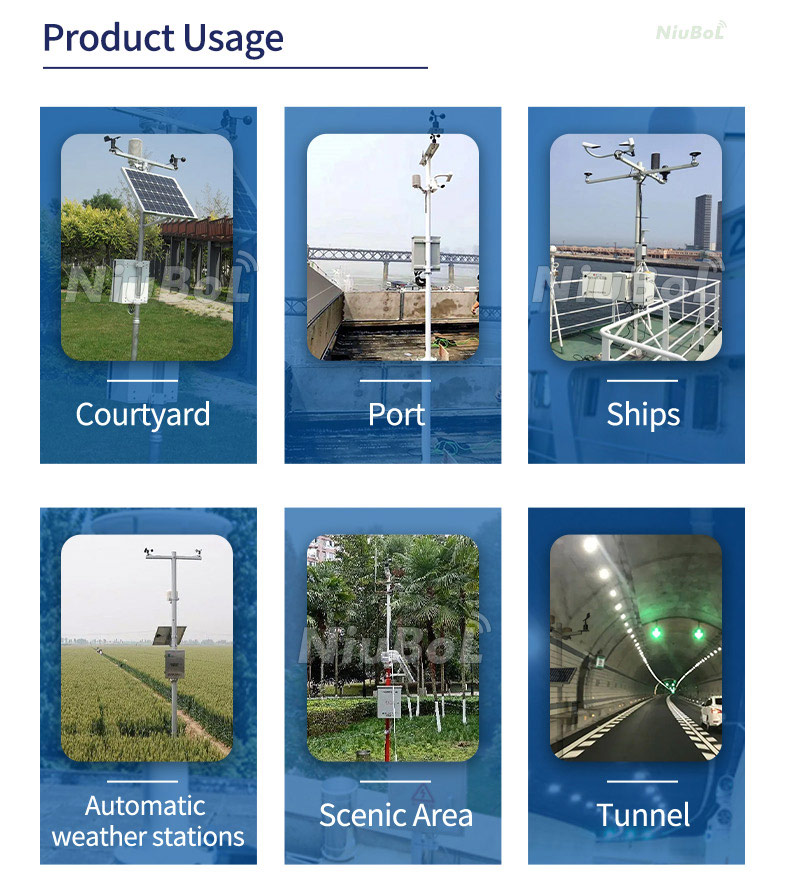

 Aplicaciones y valor del sensor meteorológico ultrasónico 5 en 1

El sensor meteorológico ultrasónico 5 en 1 NBL-W-51GUWS es una solución de monitoreo ambiental de alta precisión y bajo mantenimiento, ideal para diversos entornos hostiles. Es ideal para:

- Meteorología: Proporciona datos precisos para la previsión meteorológica y la investigación climática.

- Monitoreo ambiental: Realiza un seguimiento de la calidad del aire y de los parámetros climáticos para el control de la contaminación y estudios ecológicos.

- Aviación y Marítimo: Garantiza operaciones seguras en aeropuertos y puertos con datos meteorológicos y de viento en tiempo real.

- Agricultura e Industria: Apoya la agricultura de precisión y los procesos industriales mediante el monitoreo de las condiciones ambientales.

- Transporte: Mejora la seguridad y la eficiencia en los sistemas de gestión del tráfico.

- Laboratorios: Proporciona datos confiables para experimentos e investigaciones científicas.

Sin necesidad de mantenimiento o calibración complejos, el sensor es fácil de usar y adaptable, y proporciona datos estables y de alta calidad para la toma de decisiones críticas.

Ventajas clave del sensor meteorológico ultrasónico 5 en 1

- Alta precisión: mediciones precisas con mínima interferencia ambiental.

- Diseño robusto: clasificación IP65, adecuado para condiciones extremas de -40 °C a 80 °C.

- Integración versátil: complementos opcionales para PM2.5, PM10, ruido, radiación y lluvia.

- Fácil instalación: Configuración sencilla sin necesidad de calibración frecuente.

- Amplias aplicaciones: satisface las necesidades de meteorología, industria, agricultura y más.

El sensor meteorológico ultrasónico 5 en 1 NBL-W-51GUWS es un dispositivo totalmente digital de alta precisión que mide la velocidad y dirección del viento, la temperatura, la humedad y la presión, con opciones para PM2.5, PM10 y otros parámetros. Gracias a la tecnología ultrasónica para la medición del viento, ofrece alta precisión y una alta resistencia a las interferencias. Con clasificación IP65, funciona de forma fiable en entornos hostiles (de -40 °C a 80 °C) y tiene un bajo consumo de energía (0,4 W/1 W). Compatible con salida RS485 y protocolo MODBUS, es fácil de instalar y requiere un mantenimiento mínimo. Ideal para meteorología, monitoreo ambiental, aviación, agricultura y transporte, su diseño integrado y duradero garantiza datos fiables para una toma de decisiones informada.

Ficha técnica del sensor de estación meteorológica ultrasónica 5 en 1

Manual de instrucciones del sensor ultrasónico 5 en 1 para estación meteorológica.pdf
