Sensor integrado ultrasónico de velocidad y dirección del viento

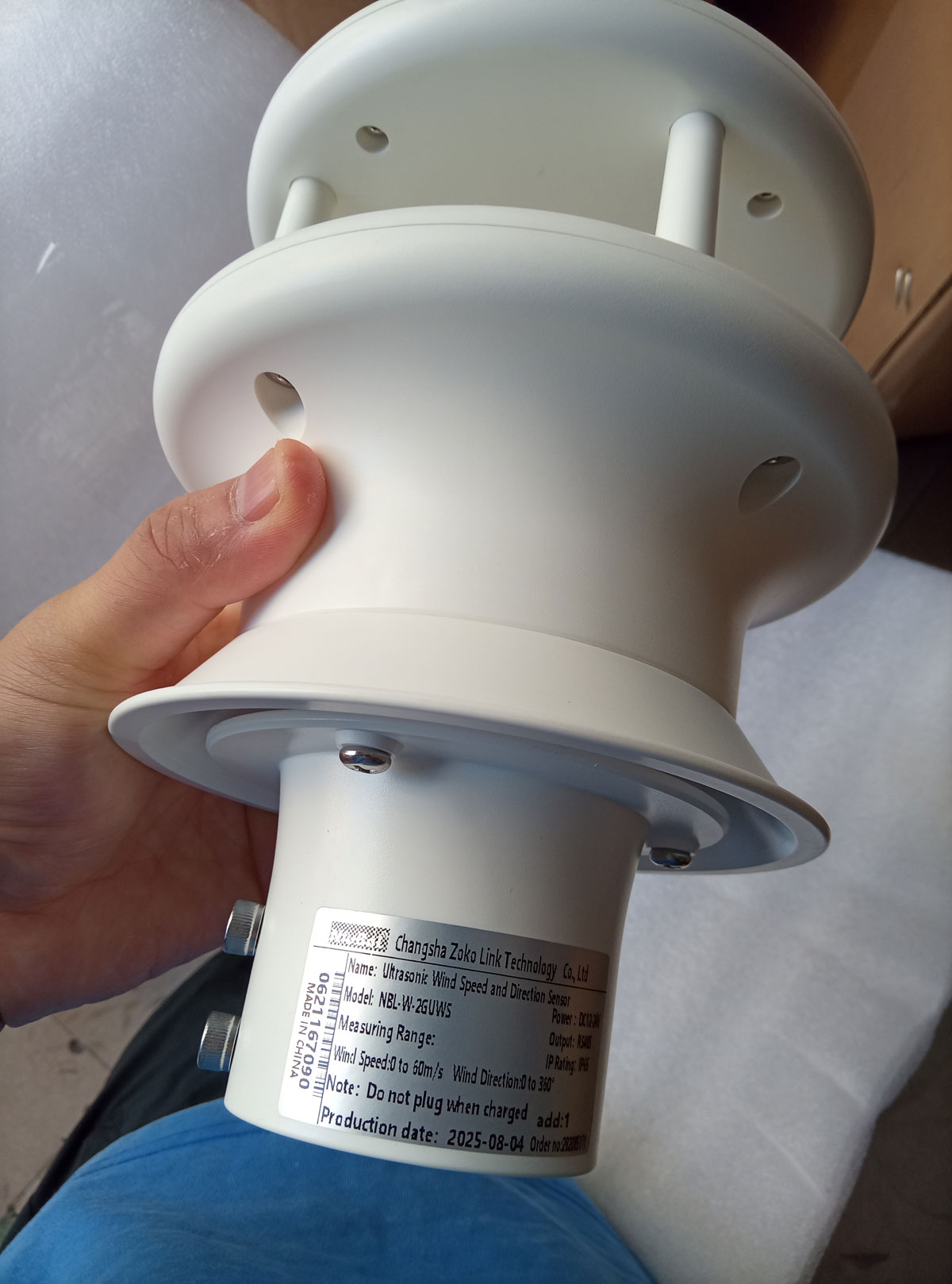

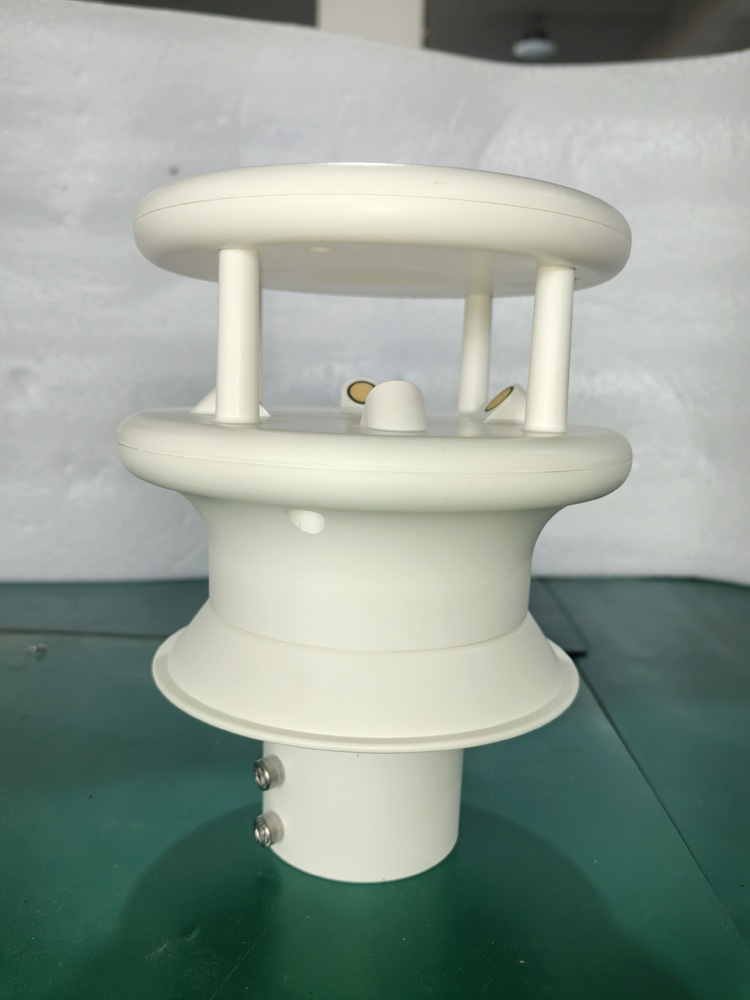

Descripción general del producto: sensor integrado ultrasónico de velocidad y dirección del viento NBL-W-21GUWS

El sensor ultrasónico integrado de velocidad y dirección del viento NBL-W-21GUWS es un instrumento totalmente digital y de alta precisión, diseñado para medir con rapidez y precisión la velocidad y la dirección del viento. Equipado con una unidad de procesamiento de señales integrada, puede generar señales según las necesidades del usuario e integrar opcionalmente elementos adicionales como temperatura, humedad, presión atmosférica, PM2.5, PM10, ruido, radiación solar y precipitaciones.

Con un diseño estructural robusto, el sensor garantiza un funcionamiento fiable en condiciones climáticas adversas. Se utiliza ampliamente en meteorología, monitoreo ambiental, aeropuertos, puertos, laboratorios, aplicaciones industriales y agrícolas, y en los sectores del transporte.

 Características principales del sensor integrado de velocidad y dirección del viento ultrasónico NBL-W-21GUWS

 Medición de alta precisión: utiliza tecnología ultrasónica para proporcionar datos precisos de la velocidad y dirección del viento, evitando errores de los anemómetros tradicionales .

 Durable y confiable: construido con un diseño de alta resistencia para garantizar un funcionamiento estable a largo plazo en condiciones climáticas adversas.

 Integración multifunción: Integración opcional de múltiples sensores (temperatura, humedad, presión del aire, PM2.5, etc.) para monitoreo multidimensional.

 Fuerte antiinterferencia: resistente a interferencias externas de fuentes de radio, radar y vibración, lo que garantiza la precisión de los datos.

Principio de funcionamiento del sensor integrado de velocidad y dirección del viento ultrasónico

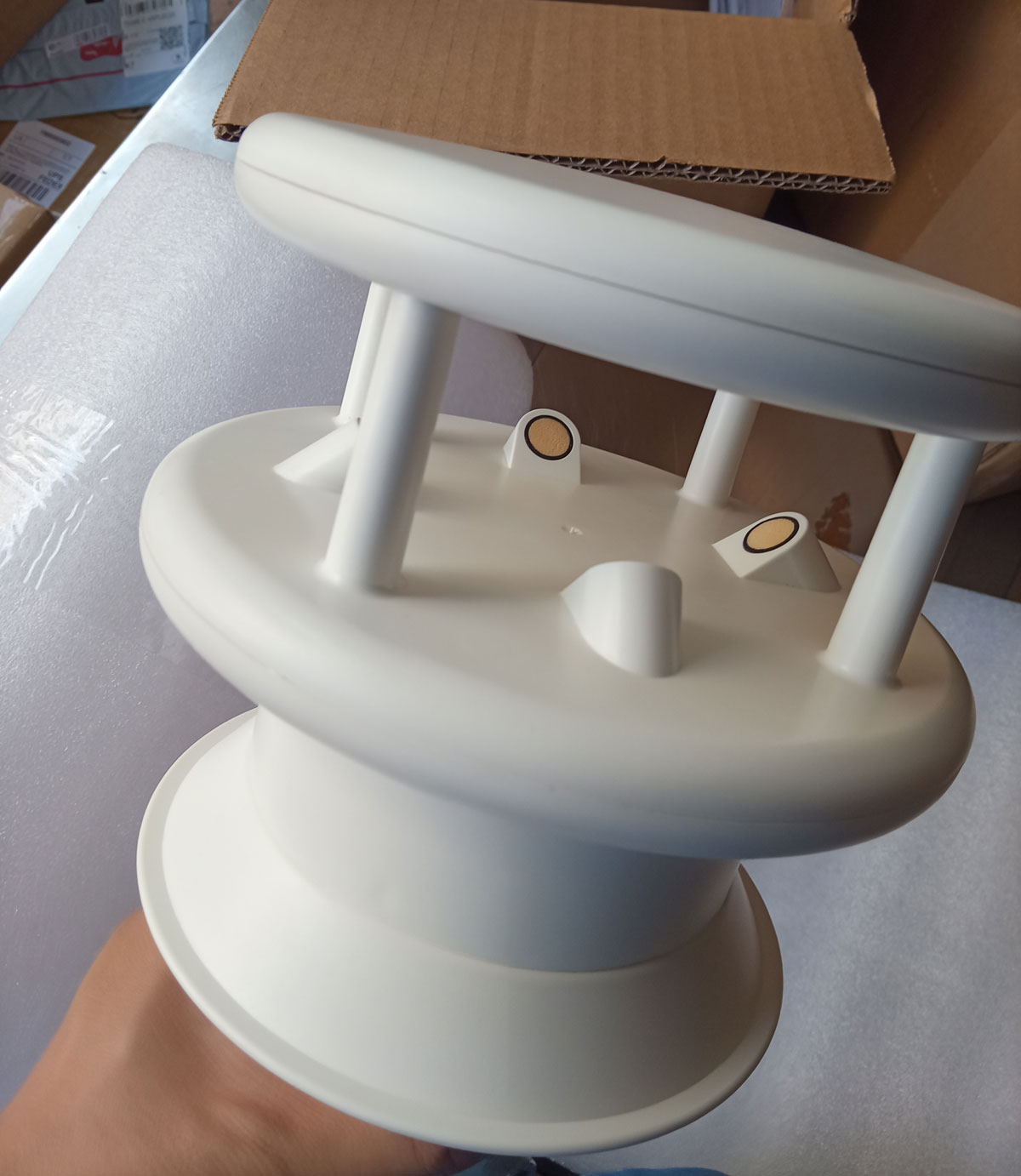

El sensor NBL-W-21GUWS calcula la velocidad y dirección del viento midiendo el tiempo de tránsito ultrasónico entre los pares de transductores norte-sur (NS) y oeste-este (WE). Por ejemplo, cuando el viento sopla del norte, el tiempo de tránsito de N a S será menor que de S a N, lo que permite un cálculo preciso de la velocidad y dirección del viento. Este método no se ve afectado por la temperatura ni otros factores ambientales.

 Especificaciones técnicas del sensor integrado de velocidad y dirección del viento ultrasónico

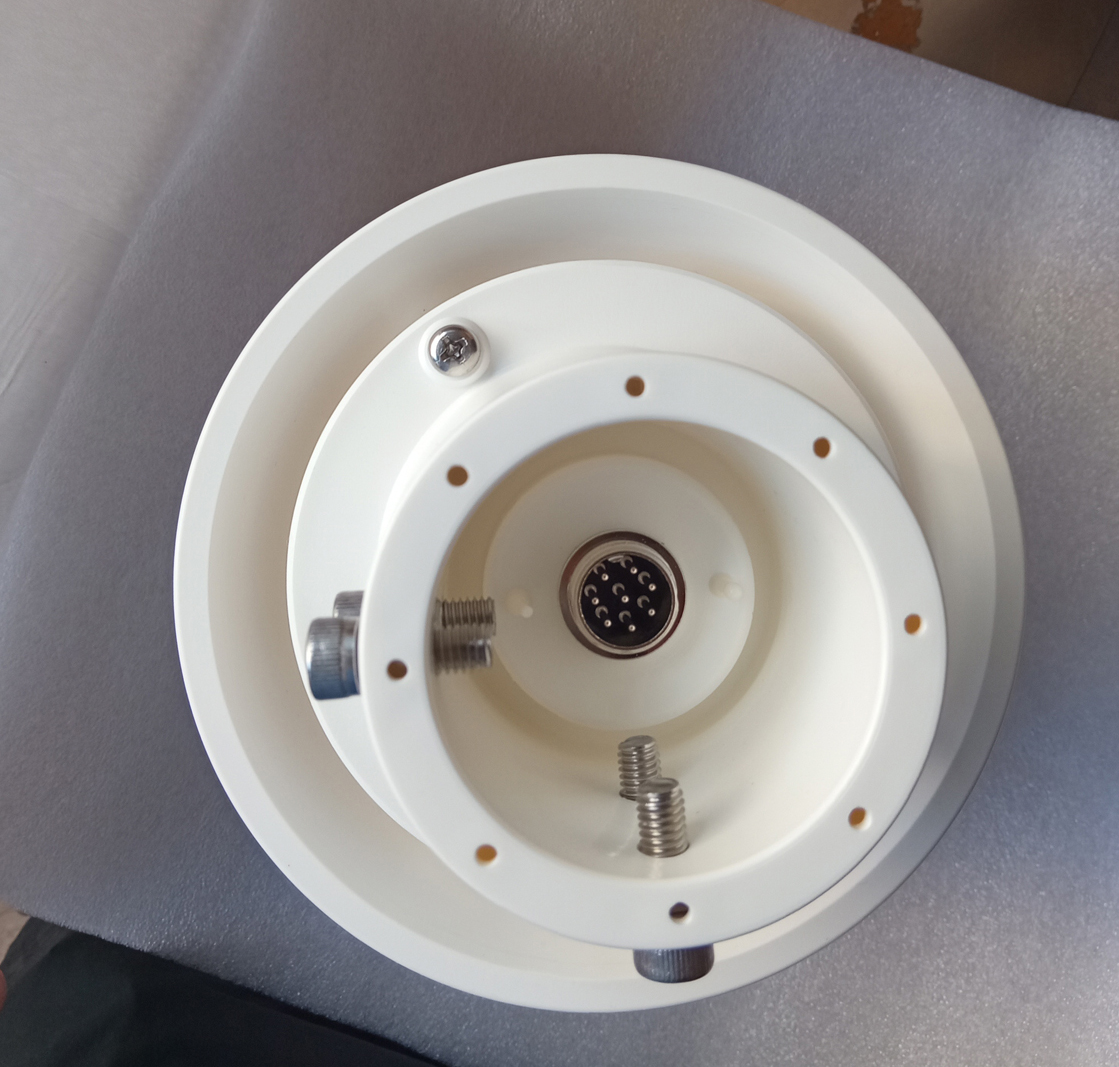

 Instrucciones de cableado del sensor integrado de velocidad y dirección del viento ultrasónico

1. Uso del registrador de datos de nuestra empresa: Conecte el cable del sensor directamente a la interfaz correspondiente del registrador de datos.

2. Cableado del sensor independiente:

    Rojo: Fuente de alimentación +

    Negro: Fuente de alimentación –

    Amarillo: RS485+

    Azul: RS485–

Nota: siga las etiquetas de cableado del cable como referencia final.

Notas de instalación del sensor integrado de velocidad y dirección del viento ultrasónico

 Evite las fuentes de interferencia: asegúrese de que el sensor no se vea afectado por transmisores de radio/radar, motores de barco o fuentes de vibración mecánica.

 No instalar en paralelo a dispositivos de escaneo por radar, mantener una distancia de al menos 2 metros.

 Evite la instalación cerca de árboles, postes o edificios altos que puedan causar perturbaciones en el flujo de aire.

 Altura recomendada: 10 metros sobre el suelo en áreas abiertas, o 1,5 veces la altura del edificio, evitando superposiciones con obstrucciones.

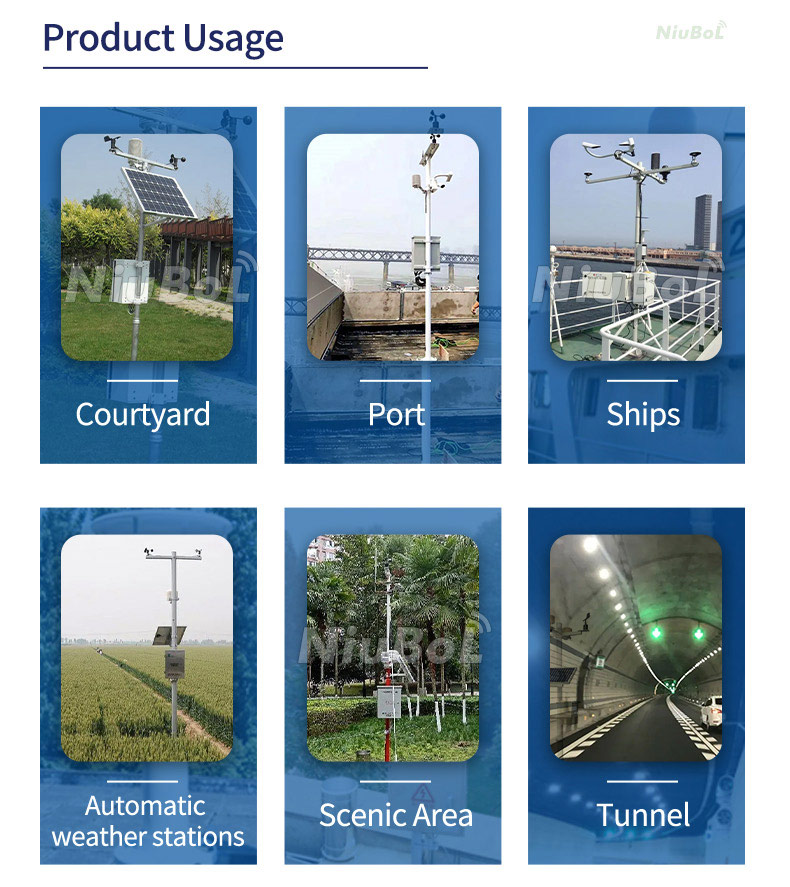

Escenarios de aplicación del sensor integrado de velocidad y dirección del viento ultrasónico

 Monitoreo Meteorológico: Medición de velocidad y dirección del viento en tiempo real para estaciones meteorológicas.

 Monitoreo Ambiental: Apoya la evaluación de las condiciones atmosféricas para proyectos de protección ambiental.

 Aviación y puertos: proporciona datos precisos sobre el viento para garantizar el funcionamiento seguro de vuelos y embarcaciones.

 Aplicaciones industriales y agrícolas: monitorea las condiciones exteriores para el control de procesos y operaciones de campo.

Normas de instalación (según las recomendaciones de la OMM)

En áreas abiertas, la altura de instalación debe ser superior a 10 metros desde el nivel del suelo, libre de obstrucciones.

El sensor debe colocarse lejos de edificios circundantes y fuentes de vibración para garantizar la precisión de la medición.

 Conclusión

El sensor ultrasónico integrado de velocidad y dirección del viento NBL-W-21GUWS ofrece mediciones de alta precisión y un rendimiento duradero, lo que lo convierte en la solución ideal para la monitorización meteorológica y ambiental. Ya sea para la monitorización a largo plazo en condiciones climáticas extremas o para aplicaciones profesionales que requieren alta precisión de datos, este sensor garantiza un rendimiento fiable y un soporte de datos fiable.

Para obtener más información o asistencia técnica, contáctenos: nuestro equipo le brindará soporte profesional y soluciones personalizadas.
