Sensor de potencial de oxidación-reducción (ORP) en línea industrial vs medidor de pH - Guía de integración de sistemas

Puntos Críticos Industriales y Antecedentes de Requisitos del Sistema

Los integradores de sistemas en proyectos de tratamiento de aguas residuales, control de procesos químicos y monitoreo ambiental a menudo encuentran problemas como la dificultad para controlar con precisión el estado redox, la deriva rápida de los electrodos ORP tradicionales y la integración compleja con PLC/DCS. Estos puntos críticos provocan un retraso en el ajuste del proceso, dosificación química excesiva o insuficiente, afectando directamente la eficiencia del tratamiento y los costos operativos.

La medición ORP tradicional utiliza principalmente salida analógica, que es susceptible a interferencias electromagnéticas en entornos industriales complejos. Además, la contaminación de la superficie del electrodo conduce a una pobre estabilidad del potencial y a una alta frecuencia de mantenimiento. Al mismo tiempo, la mayoría de los proyectos requieren el monitoreo simultáneo de los parámetros pH y ORP, pero la compra de sensores de diferentes marcas aumenta la dificultad de compatibilidad del sistema y la gestión de repuestos.

El sensor de ORP industrial en línea NiuBoL NBL-WQ-ORP se desarrolla para abordar los requisitos del sistema mencionados. Utilizando el método de electrodo de platino y el sistema de referencia de puente salino microporoso, proporciona salida digital RS-485 Modbus RTU y puede integrarse en la misma plataforma que los sensores de pH de NiuBoL, reduciendo la complejidad de integración del sistema y mejorando la estabilidad operativa a largo plazo.

Diferencias entre un Medidor de pH y un Medidor de ORP

Un medidor de pH se utiliza para medir la acidez o alcalinidad de una solución (logaritmo negativo de la concentración de iones de hidrógeno), utiliza el método de electrodo de vidrio, con compensación automática de temperatura, y el resultado de la medición es cuantitativo. Un medidor de ORP (Potencial de Oxidación-Reducción) refleja la capacidad redox de una solución, en mV, utiliza un electrodo de metal inerte (generalmente electrodo de platino), no tiene compensación de temperatura, y el resultado de la medición refleja el potencial mixto, utilizado principalmente para el juicio cualitativo del estado de oxidación o reducción de la solución.

Las principales diferencias son las siguientes:

• Principio de Medición:El medidor de pH se basa en la concentración de iones de hidrógeno, el medidor de ORP se basa en la tendencia de transferencia de electrones de las parejas redox en solución.

• Tipo de Electrodo:El pH utiliza un electrodo de membrana sensible de vidrio, el ORP utiliza un electrodo de metal inerte de platino u oro.

• Efecto de la Temperatura:El pH requiere compensación automática con Pt1000, el coeficiente de temperatura del ORP es variable, generalmente no se compensa.

• Enfoque de Aplicación:El pH se utiliza para un control preciso de ácido/base, el ORP se utiliza para indicadores cualitativos como juzgar el progreso de reacciones redox y niveles de sanidad.

• Método de Calibración:El pH generalmente utiliza calibración de dos puntos, el ORP principalmente utiliza calibración de un punto o verificación directa con solución estándar.

• Compatibilidad:Algunos medidores de pH pueden cambiar al rango mV para medir ORP, pero requieren el reemplazo con un electrodo ORP dedicado.

Ambos pueden compartir un instrumento de visualización, pero los electrodos no son intercambiables. NiuBoL ofrece tanto el NBL-WQ-PH como el NBL-WQ-ORP, formando un conjunto completo de soluciones.

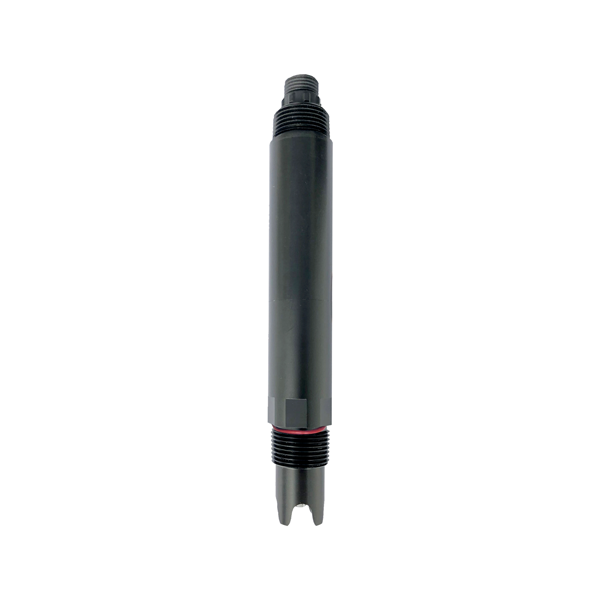

Descripción General del Producto Sensor de ORP en Línea NiuBoL NBL-WQ-ORP

El NBL-WQ-ORP es un sensor de potencial de oxidación-reducción industrial en línea sumergible desarrollado por NiuBoL. La carcasa está hecha de aleación ABS/PC, con grado de protección IP68, compatible con instalación sumergible a largo plazo. Su núcleo utiliza un electrodo de platino de alta pureza combinado con un sistema de referencia estable, adecuado para escenarios industriales que requieren monitoreo continuo del estado redox.

El sensor se centra en resolver problemas de contaminación del electrodo y transmisión de señales en entornos industriales. Los amplificadores diferenciales de alta impedancia dual mejoran la capacidad anti-interferencia. El diseño patentado de filtración lenta de la solución de referencia extiende significativamente la vida útil del electrodo. La interfaz 3/4 NPT facilita la integración rápida en sistemas de tuberías o tanques existentes.

Análisis en Profundidad de la Capa Física de Comunicación y Compatibilidad de Protocolos

El NBL-WQ-ORP utiliza una capa física RS-485 y el protocolo Modbus RTU, compatible con la integración perfecta con los principales sistemas de control industrial.

Características de la capa física:

• Alimentación de voltaje amplio 12-24V DC, adaptable a diferentes entornos de energía de campo.

• Transmisión de señal diferencial, fuerte capacidad anti-interferencia, adecuada para áreas con alta densidad de variadores de frecuencia y motores.

• Distancia de transmisión de hasta 1200 metros a velocidad estándar, satisfaciendo las necesidades de monitoreo distribuido de plantas grandes.

Compatibilidad de protocolos:

Admite códigos de función Modbus RTU estándar, puede conectarse directamente a PLCs de Siemens, Schneider, Mitsubishi, así como a DCS y puertas de enlace IoT industrial. Los integradores de sistemas pueden recopilar simultáneamente datos de pH y ORP a través del mismo bus, logrando un control vinculado de parámetros, reduciendo el cableado y el número de puertas de enlace.

Este diseño mejora significativamente la escalabilidad del sistema, facilitando futuras actualizaciones a redes de monitoreo remoto a mayor escala.

Parámetros Técnicos Principales del Sensor de ORP en Línea NBL-WQ-ORP

Consejo de Soporte Técnico:Para la hoja de datos completa del NiuBoL NBL-WQ-ORP, la tabla de mapeo de direcciones de registros Modbus o soluciones integradas con sensores de pH, póngase en contacto con nuestros ingenieros. Proporcionaremos documentación técnica en un plazo de 24 horas.

Escenarios de Aplicación Industrial del Sensor de ORP en Línea NBL-WQ-ORP

1. Sección de Tratamiento Biológico de Plantas de Tratamiento de Aguas Residuales     Desafíos ambientales in situ: Alta carga orgánica, cambios drásticos en oxígeno disuelto y nitrógeno nítrico, estado redox complejo y variable.     Solución de integración del sistema: NBL-WQ-ORP sumergido en tanque de aireación o tanque anóxico, conectado al PLC a través del bus RS-485, vinculado con medidor de oxígeno disuelto y sensor de pH para controlar sopladores y recirculación interna.     Valor para el usuario: Reflejo en tiempo real del proceso redox, volumen de aireación optimizado, reducción del consumo de energía del 15%-25%.

2. Reactor de Oxidación-Reducción en Producción Química     Desafíos ambientales in situ: Fuerte oxidabilidad/redutibilidad de los reactivos, electrodos propensos a la contaminación, requisitos estrictos de ventana de proceso.     Solución de integración del sistema: Instalado en la tubería de circulación del reactor, señal Modbus RTU ingresa directamente al DCS para control de lazo cerrado.     Valor para el usuario: Determinar con precisión el punto final de la reacción, reducir la formación de subproductos, mejorar el rendimiento del producto.

3. Estación de Monitoreo Automático de Calidad del Agua Ambiental     Desafíos ambientales in situ: Sistema de mezcla redox de cuerpos de agua naturales, grandes cambios de temperatura estacionales, operación desatendida a largo plazo.     Solución de integración del sistema: Sensor IP68 emparejado con terminal RTU solar, carga a la plataforma ambiental a través de RS-485.     Valor para el usuario: Monitoreo continuo de la capacidad de autodepuración del agua y nivel de contaminación, apoyando el análisis de trazabilidad de datos.

4. Sistema de Tratamiento de Aguas Residuales de Galvanoplastia     Desafíos ambientales in situ: Ambiente de iones de metales pesados y alta salinidad, procesos como la reducción de Cr6+ requieren un control estricto del potencial.     Solución de integración del sistema: Combinado con el sistema de dosificación, el valor ORP utilizado como señal de retroalimentación para agregar agentes oxidantes/reductores.     Valor para el usuario: Lograr una dosificación precisa, reducir costos químicos y garantizar una descarga conforme.

5. Tratamiento de Agua de Proceso para Alimentos y Bebidas y Farmacéutica     Desafíos ambientales in situ: Necesidad de controlar el estado redox relacionado con el crecimiento microbiano, sensible a la contaminación.     Solución de integración del sistema: Instalado junto con el sensor de pH en la tubería de agua purificada, conectado uniformemente al sistema de monitoreo GMP.     Valor para el usuario: Mejorar la confiabilidad del control del proceso, simplificar el trabajo de validación.

Guía de Selección para Ingeniería Industrial

Equilibrio Precisión y Costo:Una precisión de ±20mV es adecuada para la mayoría de los tratamientos de aguas residuales y el control de procesos químicos. Para proyectos de alta precisión, se puede mantener la estabilidad mediante calibraciones frecuentes de un punto. NBL-WQ-ORP ofrece una solución rentable.

Comunicación y Distancia de Transmisión:RS-485 admite transmisión de 1200 metros. En ingeniería práctica, considere repetidores o aislamiento óptico cada 800 metros para mejorar la confiabilidad del sistema.

Adaptación al Entorno de Instalación:La interfaz 3/4 NPT admite métodos sumergibles, derivación (bypass) y otros. Durante la selección, evalúe el contenido de sólidos suspendidos del medio y la velocidad de flujo para evitar la influencia de burbujas o agitación fuerte en la superficie del electrodo.

Cuota del Sistema de Alimentación:Consumo de energía por unidad 0.2W@12V, adecuado para implementación por lotes. Se recomienda planificar de manera uniforme el suministro de energía con los sensores de pH y garantizar una protección de conexión a tierra adecuada.

Sugerencia de Selección:Para la selección conjunta de pH/ORP para condiciones de trabajo específicas, proporcione la composición del medio, rango de temperatura y objetivos de control. Nuestros ingenieros pueden proporcionar una solución técnica completa.

Consideraciones Prácticas para la Integración de Sistemas (Guía para Evitar Problemas)

• Limpiar y remojar el electrodo ORP en agua destilada para activarlo antes del primer uso.

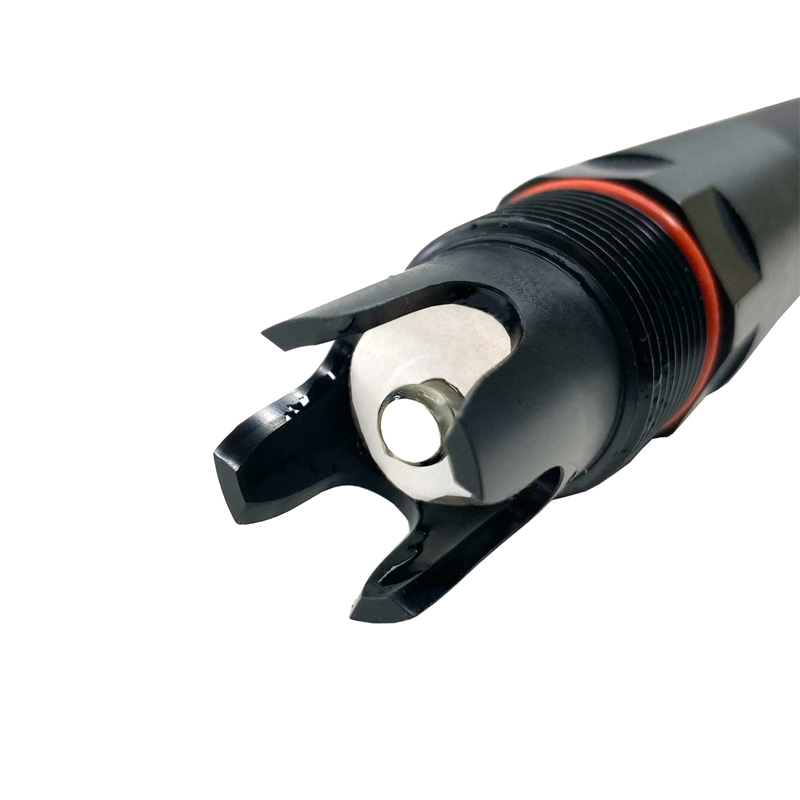

• Asegurar que la capa sensible de platino esté completamente sumergida durante la instalación, evitando la adhesión de burbujas en la superficie.

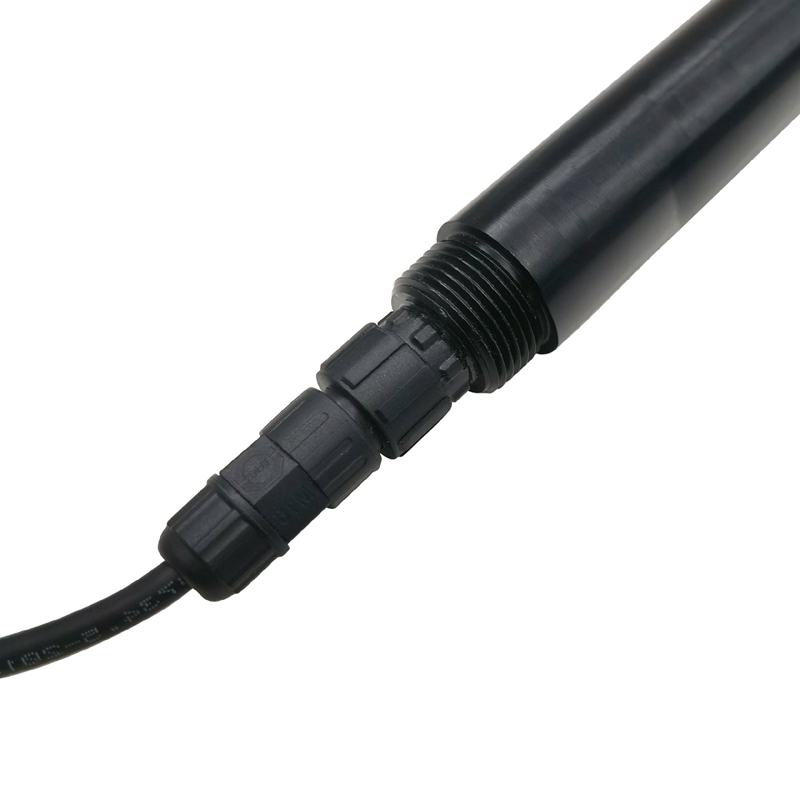

• El bus RS-485 debe utilizar par trenzado apantallado, con polaridad correcta de los cables A/B, y se recomienda agregar una resistencia de adaptación al final del bus.

• Verificar periódicamente el brillo de la superficie del electrodo. Si está contaminada, limpiar con ácido clorhídrico diluido y luego enjuagar.

• Se recomienda agregar filtrado de racionalidad del valor ORP en el programa del PLC para prevenir operación errónea causada por interferencias instantáneas.

• Cuando no se use por mucho tiempo, almacenar en solución de KCl 3 mol/L, evitando el almacenamiento en seco o la inmersión prolongada en agua destilada.

• Cuando se use simultáneamente con sensores de pH, se recomienda calibrar por separado y calibrar cada parámetro de forma independiente.

Preguntas Frecuentes (FAQ)

Preguntas Técnicas

P1: ¿El pH afecta significativamente el valor de ORP? R: Sí, los cambios de pH afectan el potencial de las parejas redox. Monitorear tanto el pH como el ORP simultáneamente en el mismo sistema es más significativo.

P2: ¿Por qué el NBL-WQ-ORP no tiene compensación de temperatura? R: El coeficiente de temperatura del ORP es una variable compleja difícil de corregir universalmente. Por lo tanto, las aplicaciones industriales generalmente no establecen compensación de temperatura, sino que estabilizan la temperatura a través del control del proceso.

P3: ¿Cómo determinar si un electrodo ORP es inválido? R: Utilizar una solución estándar alrededor de 225mV para su verificación. Si la desviación excede los ±30mV, se recomienda limpiar o reemplazar el electrodo.

Preguntas de Selección

P4: ¿Pueden el NBL-WQ-ORP y el sensor de pH compartir el mismo bus? R: Sí, pueden distinguirse por diferentes direcciones Modbus, logrando la adquisición de múltiples parámetros en el mismo bus RS-485.

P5: ¿Es adecuado para entornos de solución de sal de alta concentración? R: Adecuado para la mayoría de los medios de alta salinidad, pero para escenarios extremadamente corrosivos, se recomienda proporcionar muestras de antemano para pruebas de compatibilidad.

P6: ¿Qué tan difícil es la integración con PLC Schneider? R: Protocolo Modbus RTU estándar, se puede leer directamente utilizando los bloques de función propios del PLC.

Preguntas de Adquisición y Proyecto

P7: ¿Admiten la adquisición conjunta por lotes de sensores de pH y ORP? R: Sí, proporcionamos presupuestos combinados y orientación de integración técnica.

P8: ¿Cuál es el período de garantía del producto y el ciclo de suministro de repuestos? R: La garantía estándar es de 12 meses, las piezas de desgaste como los electrodos pueden suministrarse a largo plazo.

Resumen y Apoyo para la Decisión de Adquisición

El sensor de ORP industrial en línea NiuBoL NBL-WQ-ORP, con tecnología estable de electrodo de platino y comunicación fiable RS-485 Modbus RTU, proporciona a los integradores de sistemas una solución madura de monitoreo del potencial de oxidación-reducción. En campos como el tratamiento de aguas residuales, el control de reacciones químicas y el monitoreo ambiental, su uso en conjunto con sensores de pH puede formar un sistema completo de monitoreo de parámetros de proceso.

Comprender correctamente la diferencia entre los medidores de pH y ORP y seleccionar los productos apropiados puede mejorar efectivamente los niveles de control del proyecto y la eficiencia operativa. Para obtener las especificaciones oficiales del producto NiuBoL, hojas de datos del sensor ORP, manuales de selección conjunta pH/ORP o presupuestos para proyectos grandes, póngase en contacto con nuestros ingenieros de aplicaciones. Proporcionaremos soporte técnico integral y soluciones personalizadas en un plazo de 24 horas.
