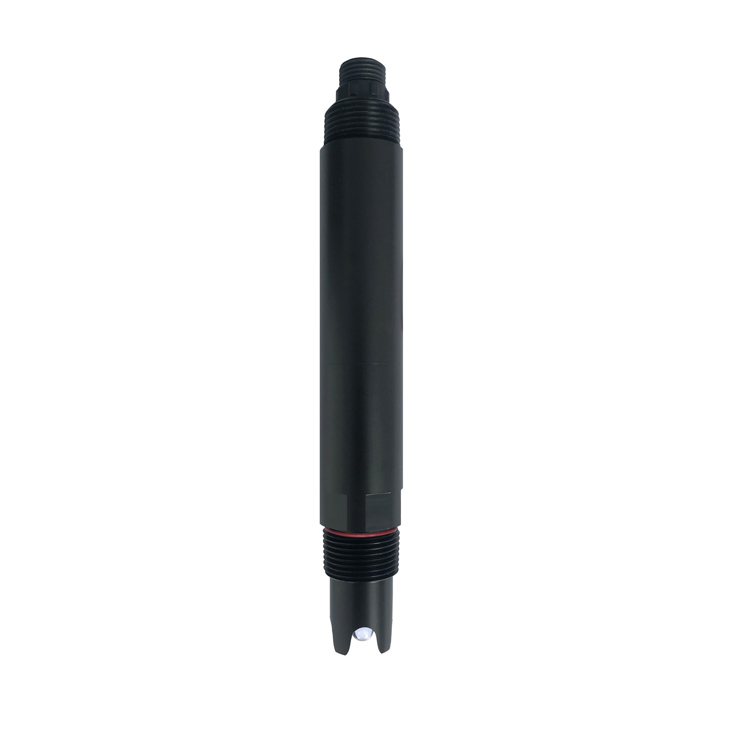

Sensor de pH de calidad del agua en línea NBL-PHG-206A

Sensor de pH de calidad del agua en línea PHG-206A

Utilizado para la monitoreo de la calidad del agua ambiental, soluciones ácidas/alcalinas/salinas, procesos de reacción química y procesos de producción industrial, cumple con los requisitos de medición de pH en línea para la mayoría de las aplicaciones industriales. Salida de señal: RS-485 (protocolo Modbus/RTU). Conexión conveniente a dispositivos de terceros como PLC, DCS, computadoras de control industrial, controladores generales, registradores sin papel o pantallas táctiles. Amplificador diferencial de doble alta impedancia con fuerte resistencia a interferencias y respuesta rápida. Sonda de pH patentada, la solución de referencia interna se filtra extremadamente lentamente desde el puente salino microporoso bajo una presión de al menos 100 kPa (1 Bar), y su filtración positiva continúa durante más de 20 meses. Este sistema de referencia es muy estable y la vida útil del electrodo se extiende varias veces en comparación con los electrodos industriales convencionales. Fácil de instalar: rosca de tubería 3/4 NPT para una instalación sumergible fácil o en tuberías y tanques. Grado de protección IP68.

Especificaciones técnicas del sensor de pH de calidad del agua

1. Descripción del entorno de aplicación

Este sensor se utiliza para la monitoreo de la calidad del agua ambiental, soluciones ácidas/alcalinas/salinas, procesos de reacción química y procesos de producción industrial. Cumple con los requisitos de medición de pH en línea para la mayoría de las aplicaciones industriales.

- Salida de señal: RS-485 (protocolo Modbus RTU)

- Conexión fácil a PLC, DCS, computadoras de control industrial, controladores generales, registradores sin papel, pantallas táctiles y otros dispositivos de terceros.

- Amplificador diferencial de doble alta impedancia con fuerte resistencia a interferencias y respuesta rápida.

- Electrodo de pH patentado, la solución de referencia interna se filtra lentamente desde el puente salino microporoso bajo una presión de al menos 100 kPa (1 Bar), con una filtración positiva que continúa durante más de 20 meses. Este sistema de referencia es muy estable, y la vida útil del electrodo se extiende varias veces en comparación con los electrodos industriales convencionales.

- Fácil de instalar: rosca 3/4 NPT, adecuado para instalación por inmersión o en tuberías y tanques.

- Nivel de protección IP68.

2. Instalación

Nota: El sensor no debe instalarse boca abajo ni horizontalmente, y debe instalarse con una inclinación de al menos 15 grados.

3. Conexión eléctrica

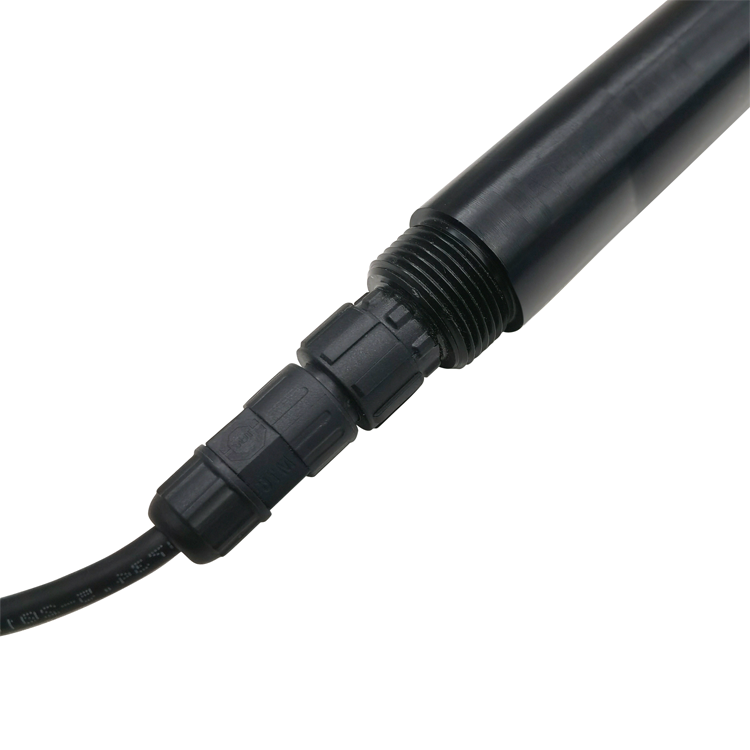

El cable es un alambre blindado trenzado de 4 conductores con la siguiente definición de pines:

- Cable rojo – Alimentación (12-24 VDC)

- Cable negro – Tierra (GND)

- Cable azul – 485A

- Cable blanco – 485B

Antes de encender, verifique cuidadosamente la secuencia de cableado para evitar daños innecesarios causados por conexiones incorrectas.

Instrucciones de cableado: Dado que el cable se sumerge frecuentemente en agua (incluida el agua de mar) o se expone al aire, todos los puntos de cableado requieren un tratamiento impermeable. Los cables del usuario deben tener un cierto nivel de resistencia a la corrosión.

4. Mantenimiento y cuidado

4.1 Uso y mantenimiento

Durante la medición, el sensor de pH debe limpiarse primero con agua destilada (o agua desionizada) y secarse con papel de filtro para evitar la contaminación de la solución medida. Un tercio del sensor debe sumergirse en la solución.

Cuando no se utilice, el sensor debe limpiarse e insertarse en una cubierta protectora llena de una solución de cloruro de potasio de 3 mol/L o colocarse en un recipiente lleno de la misma solución.

Verifique si las conexiones de los terminales están secas. Si están sucias, límpielas con alcohol anhidro, séquelas y luego úselas. Evite la inmersión prolongada en agua destilada o soluciones proteicas, y prevenga el contacto con aceites o grasas de silicona. Si el sensor se usa durante un período prolongado, la membrana de vidrio puede volverse semitransparente o acumular depósitos. En este caso, limpie con ácido clorhídrico diluido y enjuague con agua. Cuando el sensor se haya utilizado durante mucho tiempo y ocurran errores de medición, debe calibrarse con un instrumento.

Cuando los métodos de mantenimiento y cuidado mencionados anteriormente no permitan calibrar o medir correctamente el sensor, esto indica que el sensor ha fallado y debe reemplazarse.

5. Calibración

Nota: El sensor ya ha sido calibrado antes de salir de fábrica. A menos que exceda el error de medición, evite calibrarlo de manera casual.

5.1 Calibración del cero

Tome 250 mL de agua destilada en un cilindro graduado, viértala en un vaso de precipitados, añada un paquete de polvo de calibración pH=6,86, y revuelva con una varilla de vidrio hasta que el polvo se disuelva completamente. Prepare una solución de pH=6,86. Coloque el sensor en la solución, espere de 3 a 5 minutos hasta que el valor se estabilice, y verifique si el valor mostrado es 6,86. Si no es así, es necesaria una calibración del cero. Consulte las instrucciones en el apéndice para el proceso de calibración.

5.2 Calibración de la pendiente

- Solución ácida: Tome 250 mL de agua destilada en un cilindro graduado, viértala en un vaso de precipitados, añada un paquete de polvo de calibración pH=4,00, y revuelva con una varilla de vidrio hasta que el polvo se disuelva completamente. Prepare una solución de pH=4,00. Coloque el sensor en la solución, espere de 3 a 5 minutos hasta que el valor se estabilice, y verifique si el valor mostrado es 4,00. Si no es así, es necesaria una calibración de la pendiente. Consulte las instrucciones en el apéndice para el proceso de calibración.

- Solución alcalina: Tome 250 mL de agua destilada en un cilindro graduado, viértala en un vaso de precipitados, añada un paquete de polvo de calibración pH=9,18, y revuelva con una varilla de vidrio hasta que el polvo se disuelva completamente. Prepare una solución de pH=9,18. Coloque el sensor en la solución, espere de 3 a 5 minutos hasta que el valor se estabilice, y verifique si el valor mostrado es 9,18. Si no es así, es necesaria una calibración de la pendiente. Consulte las instrucciones en el apéndice para el proceso de calibración.
