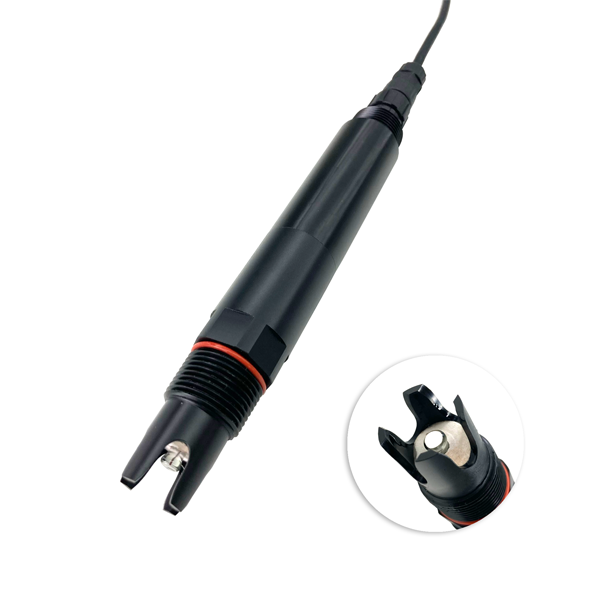

Sensor ORP en línea de grado industrial y alta estabilidad NBL-ORP-206 : Monitoreo de calidad del agua RS485 Modbus-RTU

NiuBoL NBL-ORP-206 es un sensor de ORP en línea diseñado para entornos industriales. Adopta el protocolo RS485 Modbus-RTU, cuenta con una capacidad anti-interferencias extremadamente alta y un sistema de referencia con una vida útil de más de 20 meses. Es adecuado para el tratamiento de aguas ambientales, la industria química farmacéutica y el monitoreo de procesos industriales, proporcionando a los integradores de sistemas soluciones de monitoreo de calidad del agua de alta estabilidad y fácil mantenimiento.

Sensor de ORP en línea de alta estabilidad de grado industrial: NiuBoL NBL-ORP-206 resuelve los desafíos de monitoreo preciso en condiciones de trabajo complejas

Puntos clave de venta

• Sistema de referencia patentado de larga duración: Tecnología única de exudación positiva microporosa, con una exudación que dura más de 20 meses, extendiendo la vida útil del electrodo de 2 a 3 veces.

• Amplificador diferencial de doble alta impedancia: El diseño de circuito anti-interferencias profundo garantiza una respuesta a nivel de milisegundos en entornos electromagnéticos complejos.

• Fácil integración de grado industrial: El protocolo estándar RS485 Modbus-RTU se conecta a la perfección con sistemas PLC, DCS y computadoras host industriales.

Descripción general del producto sensor de ORP en línea

En el control de procesos industriales y el monitoreo de la calidad del agua ambiental, el Potencial de Oxidación-Reducción (ORP) es un indicador clave para medir la fuerza oxidante o reductora de una solución. Sin embargo, los sensores de ORP tradicionales suelen sufrir de deriva numérica, envenenamiento del electrodo o mantenimiento frecuente cuando se enfrentan a alta presión, alta corrosión o interferencias electromagnéticas complejas.

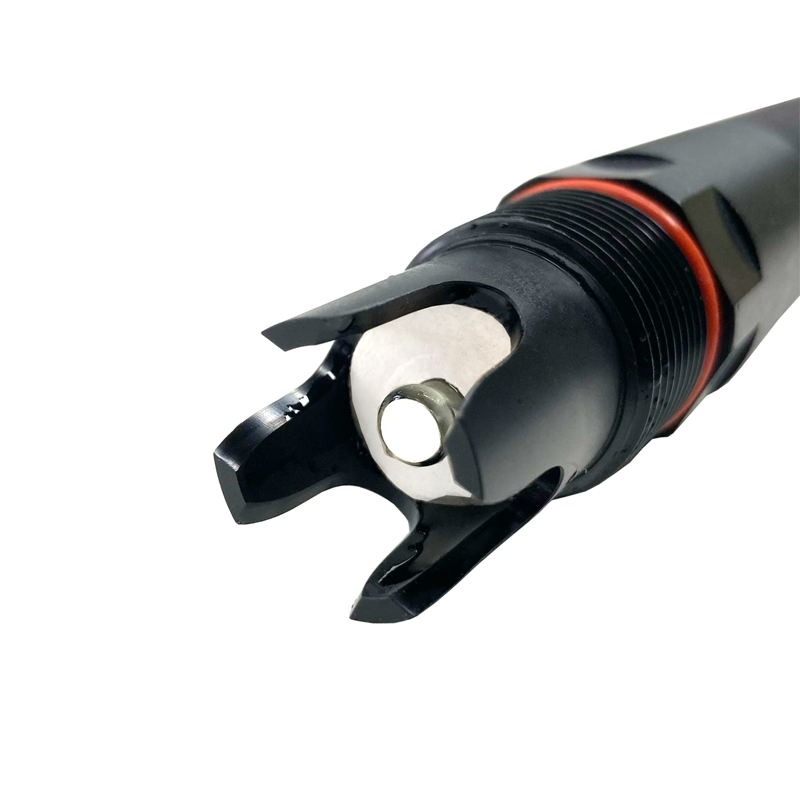

El sensor de ORP en línea NiuBoL NBL-ORP-206 está diseñado para resolver los desafíos anteriores. Integra tecnología de medición por electrodo de platino de alta precisión y tecnología de comunicación digital industrial, utilizando una carcasa de aleación de ABS/PC resistente a la corrosión y un diseño de protección IP68 para garantizar un rendimiento estable en soluciones ácidas, alcalinas, salinas agresivas y líneas de producción industriales. Para integradores de sistemas y contratistas de ingeniería, el NBL-ORP-206 no es solo un sensor, sino un componente de medición de grado industrial con bajo costo de mantenimiento y alta confiabilidad de datos, que le ayuda a construir rápidamente un sistema de monitoreo de calidad del agua en tiempo real eficiente.

Ventajas técnicas principales del sensor de ORP en línea NiuBoL NBL-ORP-206

1. Sistema de referencia patentado: superando los cuellos de botella de mantenimiento

El problema común de los electrodos de ORP industriales tradicionales es que la solución de referencia interna se pierde demasiado rápido, lo que provoca la falla del electrodo. La estructura de electrodo patentada desarrollada por NiuBoL permite que la solución de referencia interna se exude extremadamente lento a través del puente salino microporoso bajo una presión no inferior a 100 KPa. Su ciclo de exudación positiva puede durar de forma estable más de 20 meses. Esta característica extiende significativamente el ciclo de servicio del sensor en las líneas de producción industriales y reduce la frecuencia del mantenimiento por inactividad.

2. Tecnología de amplificación diferencial de doble alta impedancia: excelente rendimiento anti-interferencias

Los sitios industriales suelen estar llenos de convertidores de frecuencia, motores de alta potencia y cableado complejo. Las interferencias electromagnéticas son el "enemigo natural" del monitoreo de la calidad del agua. El NBL-ORP-206 integra un amplificador diferencial de doble alta impedancia en su interior, reduciendo eficazmente las interferencias de modo común mediante tecnología de muestreo diferencial, acortando significativamente el tiempo de respuesta (T90 < 30s) y asegurando la captura de fluctuaciones de potencial instantáneas en tanques de reacción que cambian dinámicamente.

3. Salida de señal digital completa: reducción de la complejidad de integración

El sensor adopta el protocolo digital estándar RS-485 Modbus-RTU. En comparación con las señales analógicas tradicionales (4-20 mA), las señales digitales tienen una mayor capacidad de transmisión a larga distancia y resistencia al ruido. Se puede conectar directamente a varios controladores generales, registradores sin papel o pantallas táctiles, admite el despliegue tipo bus y reduce en gran medida los costos de cableado y la dificultad de configuración de la integración del sistema.

4. Adaptabilidad a entornos hostiles: encapsulado IP68

La carcasa está fabricada con una aleación de ABS/PC de alta resistencia con excelentes propiedades mecánicas y resistencia a la corrosión química. Combinado con la tecnología de encapsulado general, el nivel de protección alcanza IP68. Ya sea en entornos de alta humedad, polvorientos o completamente sumergido en agua, el NBL-ORP-206 puede mantener el rendimiento de sellado y evitar daños en los circuitos internos.

Especificaciones técnicas del sensor de ORP en línea

Escenarios de aplicación típicos del sensor de ORP en línea NiuBoL NBL-ORP-206

Tratamiento de aguas residuales municipales e industriales

En los procesos de desnitrificación, eliminación de fósforo y desinfección, se logra un control preciso del volumen de aireación o de la dosificación química mediante el monitoreo de los valores de ORP, logrando un ahorro energético y reducción de emisiones.

Procesos químicos y química fina

Monitorear el estado de oxidación-reducción durante las reacciones químicas para asegurar que la reacción proceda en un rango seguro y eficiente, evitando la generación de subproductos.

Aguas residuales de galvanoplastia y procesamiento de metales

Monitoreo en tiempo real del efecto del tratamiento de reducción de aguas residuales que contienen cromo y del efecto del tratamiento de oxidación de aguas residuales que contienen cianuro para asegurar que las emisiones cumplan con las regulaciones de protección ambiental.

Sistemas de recirculación de agua de enfriamiento

Evaluar el riesgo de crecimiento microbiano en el sistema y la eficiencia del uso de bactericidas para prevenir la corrosión y la formación de incrustaciones en las tuberías.

Instrucciones de instalación y conexión eléctrica

1. Puntos clave de la instalación física

Requisito de ángulo: Para asegurar el contacto normal del electrolito interno del electrodo, el sensor no debe instalarse boca abajo ni horizontalmente. El ángulo de instalación debe mantener una inclinación de al menos 15 grados con respecto al plano horizontal.

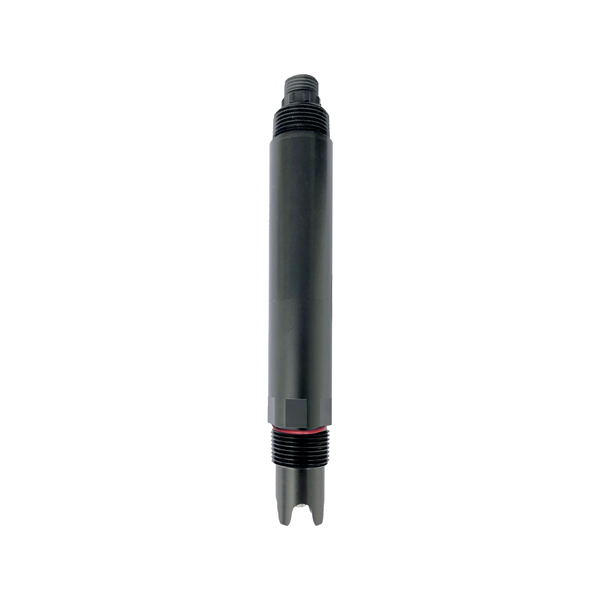

Interfaz mecánica: Adopta una rosca de tubería estándar 3/4NPT, que se puede atornillar directamente en tuberías, tanques o utilizarse con soportes sumergibles.

2. Secuencia de cableado de la conexión eléctrica

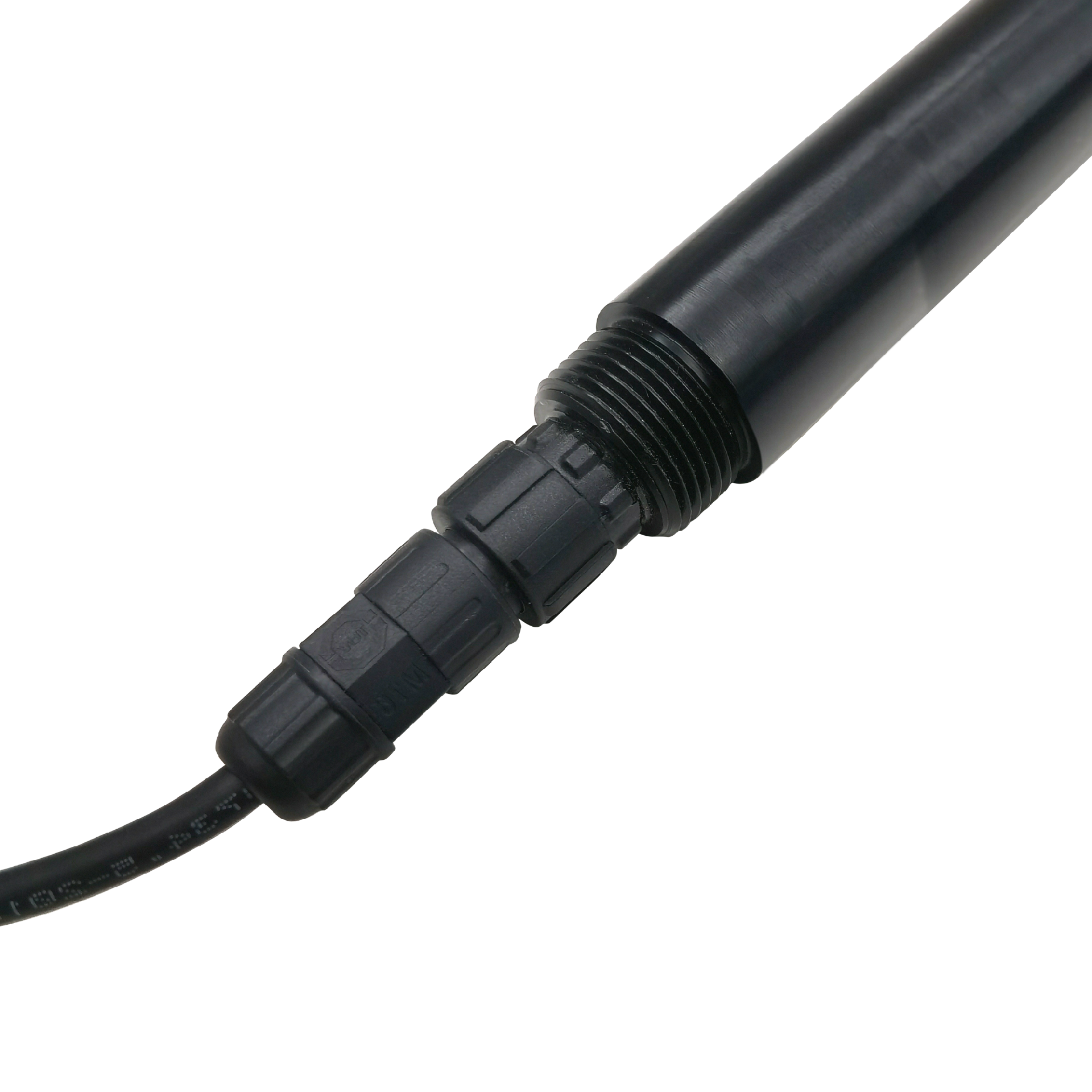

El sensor utiliza un cable apantallado trenzado de 4 núcleos. La definición del cableado es la siguiente:

• Cable rojo: Alimentación positiva (12 a 24 V DC)

• Cable negro: Tierra de alimentación (GND)

• Cable azul: RS-485A

• Cable blanco: RS-485B

Nota: Confirme la secuencia de cableado antes de encender para evitar daños a los componentes electrónicos del sensor debido a una conexión incorrecta. Dado que el entorno del sitio puede involucrar medios corrosivos, se debe realizar un tratamiento profesional impermeable y anticorrosión en todas las juntas de cableado.

Preguntas frecuentes (FAQ)

P1. ¿Cuál es la vida útil esperada del sensor NiuBoL NBL-ORP-206?    R: En entornos industriales estándar de calidad del agua, gracias a su sistema de exudación de solución de referencia patentado, la vida física del electrodo suele alcanzar más de 2 años. La vida real depende de la corrosividad del medio medido, la presión y la frecuencia de limpieza y mantenimiento.

P2. ¿Por qué este sensor recalca que "no se puede instalar horizontalmente"?    R: Debido a que el electrodo de ORP contiene una solución de referencia y un extremo de detección de platino, la instalación inclinada asegura el contacto total entre el sistema de referencia y el extremo de detección, y utiliza la gravedad y el gradiente de presión para mantener la microexudación positiva del electrolito.

P3. ¿A qué distancia se puede transmitir la señal de salida RS485?    R: Usando el protocolo estándar RS485 Modbus, la distancia de transmisión teórica puede alcanzar los 1200 metros sin repetidor. Se recomienda utilizar un par trenzado apantallado para la transmisión a larga distancia para mejorar el efecto anti-interferencias.

P4. ¿El sensor admite compensación automática de temperatura?    R: Según las especificaciones técnicas del NBL-ORP-206, este modelo se centra en la medición precisa del valor de potencial original, basándose principalmente en el método de electrodo de platino de alto rendimiento. Para la mayoría de los escenarios de aplicación de ORP, el valor de potencial se ve menos afectado por la temperatura, por lo que este modelo no tiene compensación de temperatura incorporada.

P5. ¿Con qué frecuencia se debe calibrar el electrodo?    R: Se recomienda calibrar una vez al mes durante los primeros 3 meses después de la instalación inicial y antes del primer uso. Después de una operación estable, la calibración de rutina se puede realizar cada 3-6 meses según la deriva de los datos en el sitio.

P6. Si el valor medido muestra saltos obvios, ¿cuál podría ser el motivo?    R: Verifique: 1. Si el cableado está inundado o húmedo; 2. Si hay una fuerte corriente de fuga o interferencia electrostática en el entorno; 3. Si la superficie del electrodo tiene adherida una película de aceite o proteína. De ser así, limpie con alcohol.

P7. ¿Puede este sensor medir soluciones que contengan ácidos fuertes o álcalis fuertes?    R: Sí, los sensores NiuBoL están diseñados para entornos ácidos/alcalinos/salinos. Sin embargo, tenga en cuenta que la presión de trabajo debe controlarse a <= 0.2 MPa y la temperatura no debe exceder los 50 °C para asegurar la estabilidad a largo plazo del material.

P8. ¿Cómo almacenar el sensor cuando no se usa durante mucho tiempo?    R: Está estrictamente prohibido almacenar el electrodo en seco. Cuando no esté en uso, debe limpiarse e insertarse en una funda protectora que contenga una solución de cloruro de potasio (KCl) 3 mol/L para mantener el extremo de detección del electrodo húmedo y activo.

Resumen e invitación a la cooperación

En los proyectos de monitoreo de la calidad del agua, la continuidad y confiabilidad de los datos dependen de la calidad de los sensores subyacentes. El NiuBoL NBL-ORP-206 resuelve eficazmente los problemas de mantenimiento frecuente y susceptibilidad a las interferencias de los sensores de ORP tradicionales mediante sistemas de referencia innovadores y un diseño de circuitos de grado industrial. Como integrador de sistemas, elegir un sensor que equilibre el rendimiento y la rentabilidad es la clave para asegurar la calidad de entrega del proyecto.

Si está desarrollando sistemas de tratamiento de agua industrial o participando en licitaciones para proyectos de monitoreo ambiental, NiuBoL brinda soporte técnico completo y servicios de cables personalizados.

¿Necesita obtener el manual detallado del protocolo de registro Modbus para el NBL-ORP-206 para facilitar la escritura preliminar del programa PLC? Bienvenido a contactarnos en cualquier momento para soporte técnico.

Hoja de datos del sensor de ORP en línea de alta estabilidad de grado industrial NBL-ORP-206

NBL-ORP-206 Industrial-grade High-stability Online ORP Sensor.pdf
