Resumen del producto

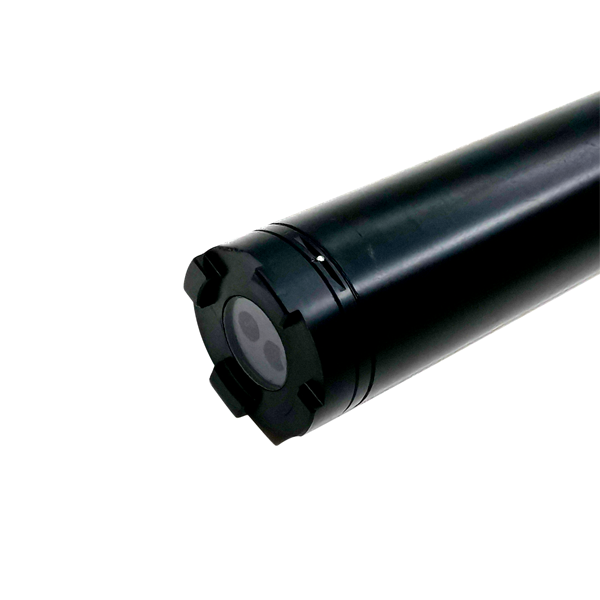

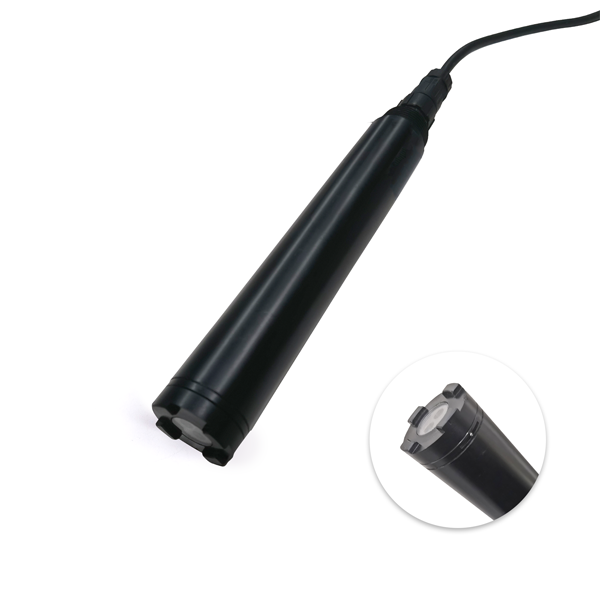

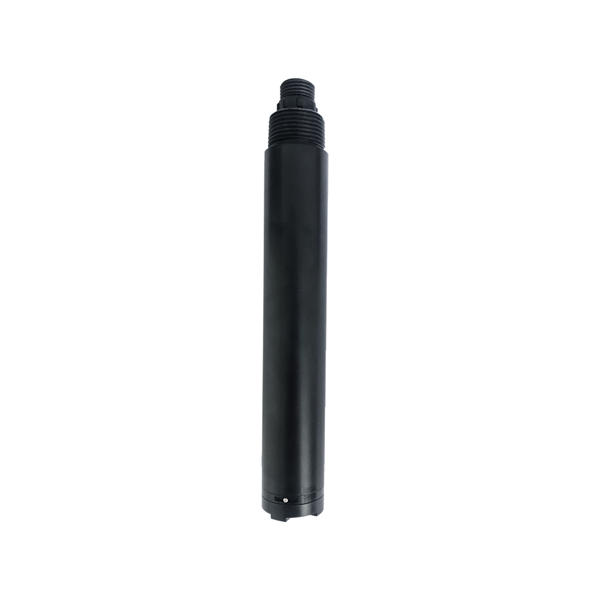

El sensor en línea de aceite en agua NiuBoL NBL-OIL-206A es un sensor óptico inteligente desarrollado para el monitoreo continuo de la calidad del agua en sitio industrial. Basado en las características del pico de absorción ultravioleta y del pico de emisión de fluorescencia del aceite disuelto, utiliza una luz LED UV monocromática para excitar el aceite disuelto. Después de absorber la energía luminosa, el aceite disuelto libera fluorescencia de una longitud de onda específica. La intensidad de emisión es directamente proporcional al contenido de aceite disuelto en el agua, logrando una detección en tiempo real y estable.

Este sensor es ampliamente aplicable a escenarios que requieren un control preciso del vertido de contaminantes petrolíferos. Ayuda a los integradores de sistemas y contratistas de ingeniería a construir sistemas confiables de monitoreo de la calidad del agua para cumplir con las normas de vertido ambiental y los requisitos de control de procesos. NiuBoL se compromete a proporcionar soluciones de sensores IoT de alta estabilidad y bajo mantenimiento para garantizar un funcionamiento confiable a largo plazo.

Ventajas principales del sensor en línea de aceite en agua

El NBL-OIL-206A considera plenamente el duro entorno de los sitios industriales en su diseño y destaca las siguientes ventajas técnicas:

• Sistema de fuente de luz de alta estabilidad: Utiliza una fuente de luz LED UV con larga vida útil y mínima deriva. Combinada con el método de excitación en corriente alterna, filtra eficazmente las interferencias de la luz natural y la luz ambiental, garantizando valores de medición estables y confiables en entornos exteriores o con iluminación variable.

• Alta precisión y resolución: Rango de medición 0～40 ppm, resolución hasta 0,01 ppm, precisión ±3 % (o ±0,5 ℃), soporta calibración en dos puntos (punto cero y pendiente), cumpliendo con los requisitos de monitoreo preciso.

• Fuerte capacidad anti-interferencia y de protección: Nivel de protección IP68, puede trabajar sumergido a una profundidad de 20 metros. El material de la carcasa en PVC/POM es resistente a la corrosión y adecuado para entornos de agua dulce, agua de mar y aguas residuales industriales. La ventana del sensor es fácil de limpiar y mantener, reduciendo la frecuencia de mantenimiento en sitio.

• Fácil integración: Interfaz RS-485 estándar, cumple con el protocolo Modbus/RTU, puede conectarse de manera transparente a los sistemas PLC, DCS, SCADA o de adquisición de datos IoT existentes. Entrada de voltaje amplio 12～24 VDC, consumo de energía solo 0,2 W@12 V. Diseño de bajo consumo facilita el despliegue a largo plazo.

• Optimización de instalación y mantenimiento: Bajos requisitos de distancia de instalación (pared lateral >2 cm, fondo >10 cm), longitud de cable estándar 5 metros (personalizable), conector macho impermeable M16 de 5 pines. La limpieza de la ventana de medición solo requiere agua limpia o detergente suave, sin necesidad de desmontaje complicado.

Estas ventajas permiten al NBL-OIL-206A mantener la consistencia de los datos en entornos acuáticos complejos, reduciendo significativamente la dificultad de integración del sistema y los costos de operación y mantenimiento.

Especificaciones técnicas

Parámetros técnicos del sensor en línea de aceite en agua NBL-OIL-206A

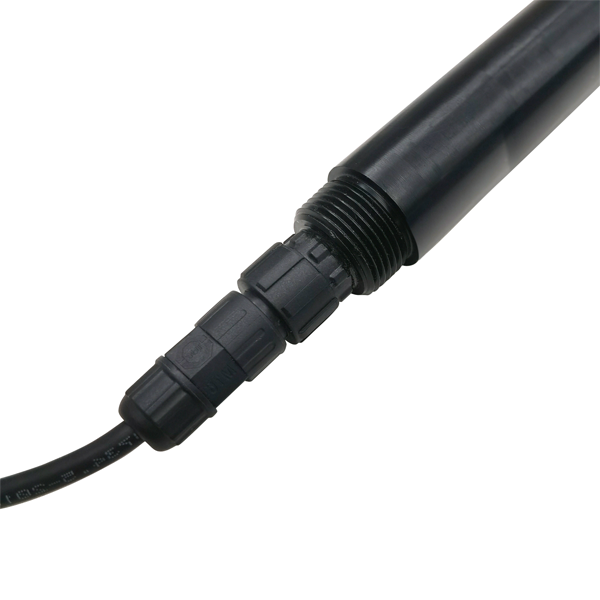

Nota: El conector del sensor es un conector macho impermeable M16 de 5 pines. El cable rojo es la alimentación positiva, el cable negro es GND, el cable azul es 485A, el cable blanco es 485B. Se recomienda realizar un tratamiento impermeable en todos los puntos de cableado y utilizar cables con cierta resistencia a la corrosión.

Escenarios de aplicación del sensor en línea de aceite en agua NBL-OIL-206A

El sensor en línea de aceite en agua NBL-OIL-206A es adecuado para una variedad de campos de monitoreo industrial y ambiental:

1. Monitoreo del vertido de aguas residuales industriales: Monitoreo en línea de las aguas residuales de producción tratadas en industrias petroquímicas, de refinación, procesamiento mecánico, etc., para garantizar que los contaminantes petrolíferos cumplan con las normas de vertido y asistir en el cumplimiento ambiental.

2. Monitoreo del agua producida en campos petroleros y de gas offshore: Sistemas de tratamiento de agua producida y agua asociada en plataformas, detección en tiempo real de la concentración de aceite para apoyar decisiones de reinyección o vertido.

3. Monitoreo del agua de entrada y salida de plantas de tratamiento de aguas residuales: Monitoreo del contenido de aceite en la sedimentación primaria, tratamiento biológico y efluente final en procesos de tratamiento de aguas residuales municipales e industriales para optimizar la tecnología de tratamiento.

4. Monitoreo ambiental de aguas superficiales / ríos y lagos: Monitoreo de emergencia de derrames de petróleo o incidentes de contaminación en fuentes de agua, ríos y lagos, así como el despliegue a largo plazo de estaciones automáticas de calidad del agua.

5. Gestión de agua de lastre de buques y calidad del agua en puertos: Monitoreo del agua en puertos y muelles para prevenir riesgos de fugas de petróleo de los buques.

6. Control de agua de proceso en industrias ligeras como alimentación y farmacéutica: Monitoreo del agua de proceso que requiere un control estricto de impurezas de aceite.

Al combinarse con otros sensores de calidad del agua NiuBoL (como pH, oxígeno disuelto, conductividad), se puede construir una plataforma completa de monitoreo multi-parámetro de la calidad del agua.

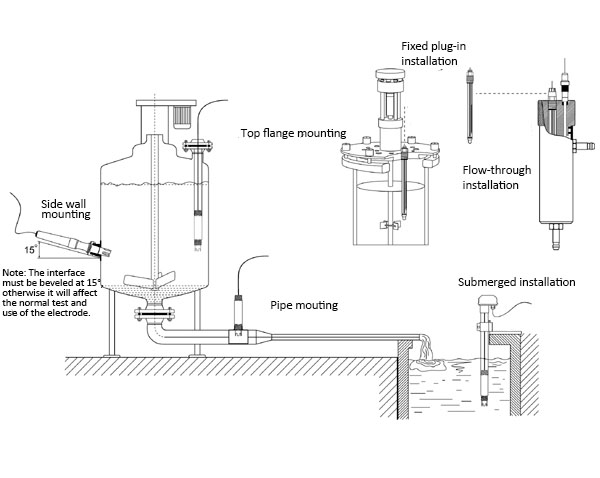

Instalación y cableado

Requisitos de instalación:

• El sensor debe instalarse verticalmente en el cuerpo de agua, con el extremo frontal al menos a 10 cm del fondo del estanque o contenedor.

• Mantener una distancia mayor a 2 cm de la pared lateral para evitar reflexiones de la pared o interferencias de adherencia.

• Se recomienda instalarlo en agua en movimiento o agitada para garantizar que la ventana de medición esté completamente en contacto con la muestra de agua a medir.

Cableado eléctrico (cable estándar de 4 hilos):

• Cable rojo: Alimentación positiva (12～24 VDC)

• Cable negro: Tierra (GND)

• Cable azul: RS-485 A

• Cable blanco: RS-485 B

Después del cableado, verifique cuidadosamente para evitar cortocircuitos o conexiones invertidas. Cuando el cable esté sumergido en agua o expuesto al entorno durante mucho tiempo, todos los puntos de cableado deben ser impermeabilizados y sellados, y se deben utilizar cables con cierta resistencia a la corrosión. Confirme que el cableado es correcto antes de energizar.

Guía de mantenimiento

Para mantener la precisión de la medición, se recomienda prestar atención regularmente a la limpieza de la ventana de medición. La superficie exterior se puede enjuagar con agua del grifo. Las suciedades persistentes se pueden limpiar con un paño suave humedecido en detergente doméstico suave. Evite tensar excesivamente el cable para prevenir la rotura de los hilos internos. El sensor contiene componentes ópticos y electrónicos de precisión en su interior y no requiere desmontaje o reparación por parte del usuario.

Método de calibración:

• Calibración del punto cero: Colocar el sensor en agua destilada (extremo frontal ≥10 cm del fondo), estabilizar durante 3-5 minutos y luego realizar la calibración del punto cero.

• Calibración de la pendiente: Colocar en solución estándar, estabilizar y luego realizar la calibración de la pendiente.

Para las operaciones específicas, consulte el manual de operación incluido con el producto.

Preguntas frecuentes (FAQ)

Q1. ¿Es el NBL-OIL-206A adecuado para entornos de agua de mar?

Sí, la carcasa del sensor está hecha de material PVC/POM con buena resistencia a la corrosión. La protección IP68 soporta inmersión prolongada en agua de mar. Sin embargo, se recomienda verificar regularmente la limpieza de la ventana en entornos de alta salinidad.

Q2. ¿Cómo integrarse con sistemas PLC existentes?

El sensor soporta el protocolo estándar Modbus/RTU y puede conectarse directamente al PLC a través de la interfaz RS-485. NiuBoL puede proporcionar documentos del protocolo de comunicación y código de muestra para facilitar el desarrollo rápido por parte de los integradores de sistemas.

Q3. ¿Qué hacer si el valor de medición fluctúa o se vuelve inestable?

La causa común es la presencia de materia extraña adherida a la ventana de medición. Primero limpie la superficie de la ventana con agua limpia; si el problema persiste, verifique si la conexión del cable está suelta o si el voltaje de alimentación es estable.

Q4. ¿El sensor requiere calibración frecuente?

En uso normal, se puede realizar la calibración en dos puntos según los requisitos de la autoridad competente o las condiciones reales de deriva (recomendado cada trimestre o cada seis meses). La fuente de luz tiene alta estabilidad y la deriva diaria es extremadamente pequeña.

Q5. ¿Se puede personalizar la longitud del cable?

Sí, la longitud estándar es de 5 metros y se pueden personalizar cables más largos según los requisitos del proyecto. Especifique los requisitos al realizar el pedido y confirme el plan de tratamiento impermeable.

Q6. ¿La luz natural o entornos de luz fuerte afectarán la medición?

No. El diseño de excitación en corriente alterna filtra eficazmente las interferencias de la luz natural. La fuente de luz LED UV y el sistema de filtro específico garantizan una señal pura.

Q7. ¿La baja consumo del sensor es adecuada para sistemas alimentados por energía solar?

Sí, el diseño de bajo consumo de 0,2 W@12 V es muy adecuado para estaciones de monitoreo remotas alimentadas por energía solar o baterías.

Q8. ¿Cuál es la garantía del producto y el servicio postventa?

Los productos NiuBoL pasan por pruebas de envejecimiento y estabilidad de 72 horas, con un control estricto de la tasa de aprobación de fábrica. Se proporciona servicio de garantía estándar, y el equipo de soporte técnico puede asistir con el depuración en sitio y la resolución de problemas.

Resumen e invitación a la cooperación

El sensor en línea de aceite en agua NiuBoL NBL-OIL-206A toma como competitividad principal la alta precisión, la fuerte estabilidad y la fácil integración, proporcionando a los integradores de sistemas y contratistas de ingeniería una solución confiable de monitoreo de aceite en la calidad del agua. No solo ayuda a las empresas a lograr el cumplimiento ambiental y la optimización de procesos, sino que también reduce los costos de operación y mantenimiento a largo plazo y garantiza la autenticidad y validez de los datos de monitoreo.

Si su proyecto involucra el tratamiento de aguas residuales industriales, el monitoreo de agua producida en petróleo y gas, la construcción de estaciones de calidad del agua ambiental u otros requisitos de monitoreo en línea de la calidad del agua, no dude en contactar al equipo de NiuBoL. Podemos proporcionar consejos de selección, soluciones de integración y servicios personalizados según las condiciones de trabajo específicas. Escanee la información de contacto en la página o visite el sitio web oficial de NiuBoL para obtener los últimos manuales de productos y casos, y trabajemos juntos para construir un sistema de monitoreo IoT industrial más inteligente y confiable.
