Estación meteorológica para planta de energía fotovoltaica: seguimiento solar totalmente automático para una monitorización precisa

Estación meteorológica para central fotovoltaica: Seguimiento automático del sol para monitorización de alta precisión

Estación meteorológica para planta PV: Análisis completo de principios, estructura, métodos de comunicación y aplicaciones en ingeniería

Una estación meteorológica para central fotovoltaica es un sistema profesional de monitorización diseñado específicamente para plantas solares. Recoge de forma continua datos ambientales críticos como irradiancia, velocidad y dirección del viento, temperatura y humedad, y presión atmosférica, y utiliza tecnología de seguimiento automático del sol para obtener datos de radiación de ultra-alta precisión. Estos datos se emplean ampliamente en evaluación del rendimiento de generación, predicción de potencia, programación de O&M y alertas de seguridad, constituyendo un componente de infraestructura indispensable en las centrales fotovoltaicas modernas.

Este artículo analiza sistemáticamente los principios de funcionamiento, composición estructural, salidas de señal, normas de instalación y procedimientos de resolución de fallos comunes, sirviendo como documento técnico de referencia directa para técnicos de plantas PV, diseñadores e ingenieros de equipos.

2. Definición y posicionamiento funcional

Una estación meteorológica PV es un sistema completo de monitorización ambiental para centrales solares que mide:

- Irradiancia global horizontal (GHI)

- Irradiancia en el plano del conjunto (POA/GTI)

- Irradiancia directa normal (DNI)

- Irradiancia difusa horizontal (DHI)

- Duración de insolación

- Velocidad y dirección del viento

- Temperatura y humedad ambiente

- Presión atmosférica

- Latitud/longitud GNSS

Funciones principales:

- Cálculo del rendimiento de generación (irradiancia real vs. producción real)

- Optimización de estrategias operativas (soporta algoritmos de predicción y despacho inteligente)

- Alertas de seguridad (velocidad de viento extrema, temperatura/humedad anómala)

- Evaluación de vida útil de componentes (corrección de rendimiento basada en datos ambientales)

En comparación con estaciones meteorológicas convencionales, la diferencia más crítica es la incorporación de un sistema de medición de radiación solar y un mecanismo de seguimiento automático del sol, ofreciendo mayor precisión y una estructura más robusta.

3. Principios de funcionamiento

3.1 Principios de medición de la irradiancia solar

Todos los piranómetros funcionan según el efecto termopila o el principio fotodiodo: la diferencia de temperatura genera un microvoltaje que se convierte en W/m².

3.2 Principio del sistema de seguimiento automático del sol

Normalmente se combinan dos modos de seguimiento:

1. Seguimiento por retroalimentación óptica basada en sensores

Detectores fotosensibles identifican el desplazamiento del punto luminoso → motores ajustan azimut/elevación (ideal para ajuste fino a corto plazo).

2. Seguimiento por algoritmo astronómico + GPS

Calcula el vector de posición solar a partir de latitud, longitud y hora para posicionamiento preciso en lazo abierto.

Funcionamiento híbrido:

- Luz débil → modo GPS

- Sol claro → ajuste fino por sensor óptico

Garantiza operación sin supervisión a largo plazo con el radiómetro siempre perfectamente alineado al sol.

3.3 Otros parámetros ambientales

4. Composición estructural

4.1. Unidad de monitorización de radiación (piranómetros GHI, POA, DNI, DHI)

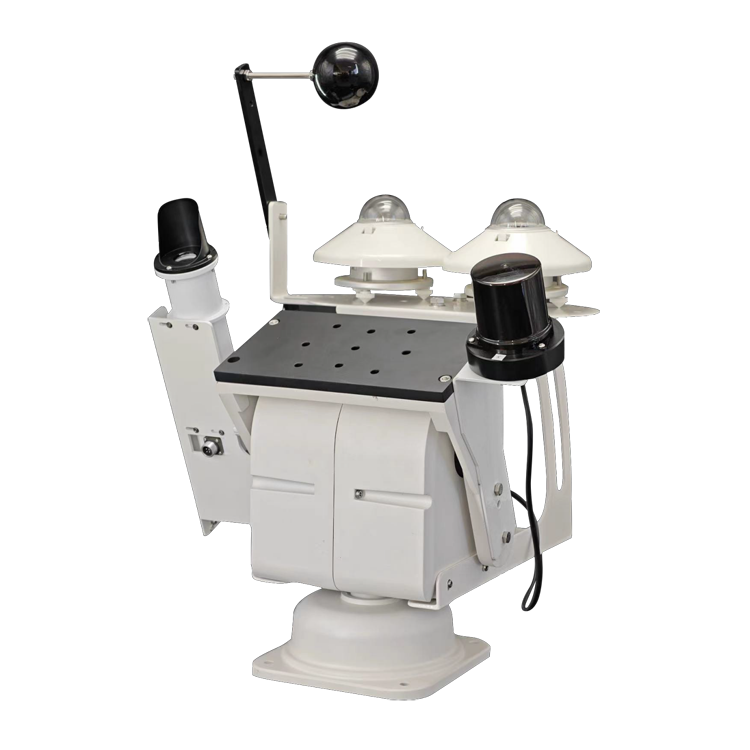

4.2. Sistema de seguimiento automático del sol (motores, sensores angulares, módulo GPS)

4.3. Conjunto de sensores meteorológicos (viento, T/RH en pantalla de radiación, presión, etc.)

4.4. Datalogger (soporta RS485, 4G/5G, WiFi; Modbus integrado)

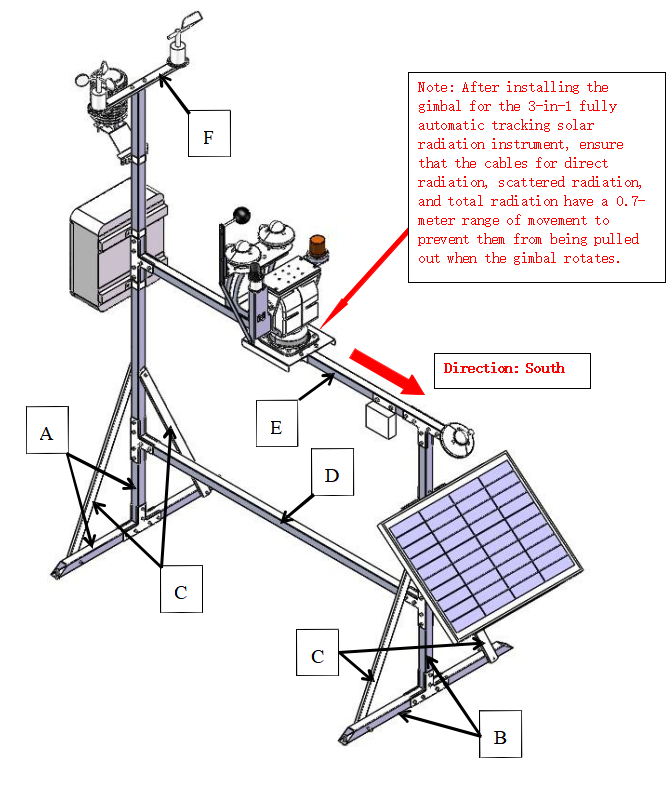

4.5. Estructura de doble poste (evita sombreado mutuo)

4.6. Sistema de alimentación solar (panel + controlador + batería de amplio rango térmico)

4.7. Bastidor de montaje de alta resistencia (resiste viento fuerte/nieve)

5. Resumen de métodos de medición

- GHI: montaje horizontal

- DNI: seguimiento automático, sin obstrucciones

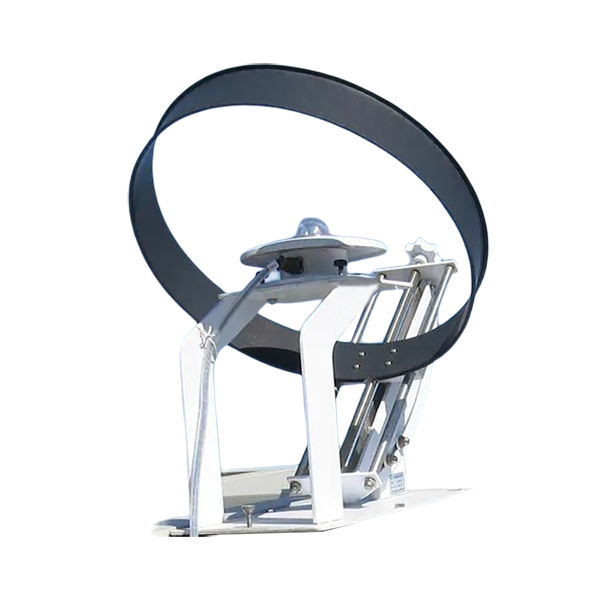

- DHI: anillo de sombra

- POA: misma inclinación que los módulos FV

- Viento: preferentemente ultrasónico (sin partes móviles)

- T/RH: dentro de pantalla de radiación

- GNSS: para seguimiento y marcado de tiempo

6. Especificaciones técnicas

7. Salidas de señal y métodos de comunicación

8. Normas de instalación

- Sin sombreado en 10 m por encima de la plataforma

- Distancia mínima 15 m a los arreglos FV

- Separación entre postes dobles: 0,8–1,2 m

- Resistencia de puesta a tierra ≤ 4 Ω, protectores contra sobretensiones en líneas de señal

9. Pasos de instalación (procedimiento de ingeniería)

9.1. Vertido de cimentación / pieza empotrada

9.2. Montaje de postes dobles, verificación de verticalidad

9.3. Instalación de soportes de piranómetros y seguidor

9.4. Montaje de sensores de viento, pantalla de radiación, presión

9.5. Cableado, conexión a tierra, impermeabilización

9.6. Configuración del datalogger (dirección/velocidad de baudios)

9.7. Prueba de conectividad RS485 o 4G

9.8. Pruebas de aceptación de la plataforma

10. Fallos comunes y resolución

11. Escenarios de aplicación

- Plantas FV a gran escala

- Tejados FV distribuidos

- Bases de pruebas FV y laboratorios

- Entrenamiento de modelos de predicción de potencia

- Plataformas de monitorización O&M

- Desierto, gobi y plantas de montaña

12. Guía de selección

13. Comparación con productos similares

FAQ

1. ¿Por qué una planta FV debe instalar obligatoriamente una estación meteorológica?

Para medición de irradiancia, cálculo de rendimiento, predicción de potencia y alertas de seguridad.

2. ¿Qué es más importante: GHI o POA?

Ambos, pero el POA refleja directamente la energía realmente recibida por los módulos.

3. ¿Para qué sirve el seguidor automático del sol?

Permite medición precisa del DNI, esencial para predicciones de alta precisión.

4. ¿Con qué frecuencia se deben calibrar los piranómetros?

Anualmente; cada 6 meses en zonas desérticas.

5. ¿4G/5G o RS485?

RS485 si existe SCADA; 4G/5G para monitorización distribuida/remota.

6. ¿Es realmente importante la pantalla de radiación para T/RH?

Sí — sin ella, los valores de humedad serán falsamente bajos bajo sol directo.

7. ¿El sistema de alimentación solar puede funcionar de forma totalmente autónoma?

Sí — perfecto para ubicaciones sin supervisión.

8. ¿Cómo afecta la velocidad/dirección del viento a las plantas FV?

La velocidad del viento afecta al enfriamiento de los módulos; vientos fuertes activan alertas de seguridad estructural.

9. ¿Se pueden integrar los datos con plataformas existentes?

Sí — soporta Modbus/HTTP para integración sin problemas.

10. ¿La nieve afecta a la medición de irradiancia?

Sí — requiere limpieza o módulos piranométricos calefactados.

Resumen

La estación meteorológica para central fotovoltaica es el equipo clave que garantiza un funcionamiento eficiente y estable de la generación solar. Mediante monitorización de alta precisión de la irradiancia solar y parámetros ambientales, proporciona los datos fundamentales para análisis de rendimiento, predicción, O&M inteligente y alertas de seguridad. Con seguimiento automático del sol, estructura de doble poste, alimentación solar y múltiples opciones de comunicación, opera de forma fiable a largo plazo en entornos extremos.

Para la industria fotovoltaica, una estación meteorológica fiable no solo mejora la previsibilidad de la generación, sino que también constituye el componente central de la digitalización a lo largo de todo el ciclo de vida de la planta.
