¿Qué es un sensor de dióxido de carbono?

Explicación del sensor de dióxido de carbono

 Definición de sensor de dióxido de carbono

Un sensor de dióxido de carbono es un dispositivo que detecta la concentración de dióxido de carbono (CO2) en el aire. Utiliza un principio de funcionamiento específico para medir con precisión la cantidad de dióxido de carbono en el ambiente, proporcionando datos ambientales cruciales para diversas aplicaciones.

 Principio de funcionamiento del sensor de CO2

El principio de funcionamiento de los sensores de CO2 se basa en las siguientes tecnologías, la más común de las cuales es la tecnología infrarroja no dispersiva (NDIR).

1. Tecnología infrarroja no dispersiva (NDIR):

   Principio: El sensor NDIR consta de una fuente de luz infrarroja, una cámara de muestra, un filtro de una longitud de onda específica y un detector infrarrojo. Cuando la luz infrarroja atraviesa la cámara de muestra que contiene aire, las moléculas de CO₂ absorben la luz infrarroja a una longitud de onda específica (p. ej., 4,26 μm). El detector mide la intensidad de la luz tras su paso y calcula la concentración de CO₂ debido al aumento de la absorción de luz causado por el aumento de la concentración de CO₂.

   - Ventajas: Alta precisión, selectividad y estabilidad, ampliamente utilizado en diversos escenarios de monitoreo y control ambiental.

2. Sensores electroquímicos:

   Principio: Los sensores electroquímicos detectan la concentración de CO2 mediante una reacción química. El sensor contiene un electrolito que reacciona con el CO2, y la señal eléctrica generada por la reacción es proporcional a la concentración de CO2.

   - Ventajas: Menor costo, adecuado para aplicaciones portátiles y de bajo costo.

3. Sensores semiconductores:

   - Principio: Los sensores semiconductores detectan CO2 utilizando la propiedad de que la resistencia del material semiconductor varía con la concentración de CO2. Cuando la concentración de CO2 varía, la resistencia del semiconductor varía en consecuencia y la concentración de CO2 se puede determinar midiendo el cambio en la resistencia.

   - Ventajas: Tiempo de respuesta rápido, adecuado para entornos que cambian rápidamente.

4. Sensor de conductividad térmica:

   - Principio: Los sensores de conductividad térmica detectan CO2 midiendo la conductividad térmica del gas. La conductividad térmica del CO2 es diferente a la de otros gases, por lo que la concentración de CO2 se puede inferir a partir del cambio en la conductividad térmica.

   - Ventajas: Estructura simple, adecuada para algunas aplicaciones específicas.

 En tercer lugar, el papel y el valor de los sensores de dióxido de carbono

1. Vigilancia ambiental:

   - Control de la calidad del aire interior: los sensores de CO2 ayudan a mantener un entorno respiratorio adecuado y evitan una concentración excesiva de CO2, que puede afectar la salud humana.

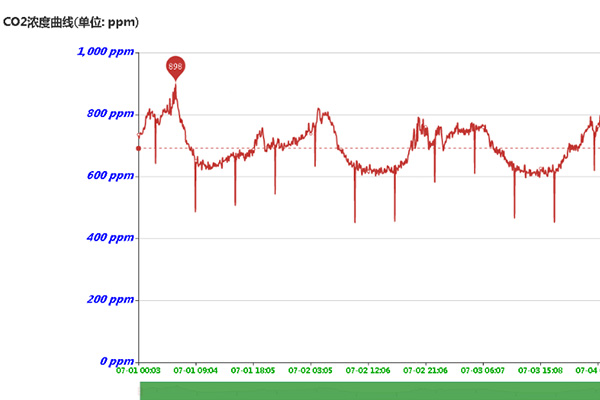

   - Evaluación de la calidad del aire: monitoreo en tiempo real de la concentración de dióxido de carbono en el ambiente, para proporcionar soporte de datos para la evaluación de la calidad del aire para prevenir la contaminación del aire.

2. Control industrial:

   - Seguridad en la producción: En entornos como fábricas y minas, se controla la concentración de CO2 para garantizar la seguridad de los trabajadores y evitar el riesgo de asfixia.

   - Monitoreo del proceso de producción: Monitorear la concentración de gas durante la producción para garantizar la seguridad y estabilidad del entorno de producción.

3. Aplicaciones agrícolas:

   - Cultivo en invernadero: Promueve el crecimiento de los cultivos y mejora el rendimiento y la calidad regulando la concentración de CO2.

   - Gestión de agricultura de precisión: Monitorear la concentración de CO2 en tierras de cultivo para optimizar los programas de riego y fertilización.

4. Protección de la salud:

   - Calidad del aire interior: en oficinas, escuelas, hospitales y otros lugares públicos, los sensores de CO2 pueden monitorear la calidad del aire interior y prevenir problemas de salud causados por una alta concentración de CO2.

5. eficiencia energética:

   - Sistema HVAC: En los sistemas HVAC, la ventilación se ajusta automáticamente según la concentración de CO2 para mejorar la eficiencia energética y reducir el consumo de energía.

6. Aplicaciones médicas:

   - Monitorización del ventilador y de la anestesia: monitorización de los niveles de CO2 en la respiración del paciente para garantizar un tratamiento seguro.

7. transporte:

   - Monitoreo de emisiones de vehículos: evaluar la calidad del aire y monitorear la concentración de CO2 en las emisiones de los vehículos.

8. investigación científica:

   - Investigación sobre el cambio climático: seguimiento de los cambios en la concentración de CO2 en la atmósfera, proporcionando datos de apoyo para el estudio del cambio climático global.

 En cuarto lugar, los escenarios de aplicación del sensor de dióxido de carbono.

1. Sensor de CO2 para ambiente interior:

   - Familia: monitorización y control de la calidad del aire interior para garantizar la salud y el confort.

   - Oficina: Garantizar un ambiente cómodo y eficiente para los ocupantes.

   - Escuelas: Mantener un buen ambiente de aprendizaje y mejorar la eficiencia del aprendizaje de los estudiantes.

   - Hospitales: Mantener un entorno de atención médica de alta calidad para salvaguardar la salud de los pacientes.

2. Los sensores de CO2 se utilizan en la agricultura:

   - Invernaderos: Optimizan las condiciones de crecimiento de las plantas y aumentan el rendimiento de los cultivos.

   - Invernaderos agrícolas: monitorear la concentración de dióxido de carbono dentro del invernadero para proporcionar un ambiente de gas adecuado para el crecimiento de los cultivos.

3. Los sensores de dióxido de carbono se utilizan en la industria:

   - Plantas químicas: monitorear la concentración de gas durante el proceso de producción para garantizar la seguridad de la producción.

   - Minas: Garantizar la seguridad de los trabajadores y evitar el riesgo de asfixia.

   - Estacionamientos subterráneos: monitorear la calidad del aire para garantizar la seguridad de los vehículos que entran y salen.

4. Los sensores de dióxido de carbono se utilizan en el transporte:

   - Monitorización de emisiones de vehículos: evaluación de la calidad del aire y seguimiento de la concentración de CO2 emitida por los vehículos.

5. Sensores de CO2 para hogares inteligentes:

   - Integración en sistemas inteligentes: regulación automática del ambiente interior para mejorar la calidad de vida y la eficiencia energética.

6. Sensores de CO2 para investigación ambiental:

   - Investigación sobre el cambio climático: estudios de campo y recopilación de datos relacionados con los niveles de CO2 atmosférico.

 V. Guía de instalación del sensor de CO2

La instalación de un sensor de CO2 suele implicar seguir los pasos que se describen a continuación, pero tenga en cuenta que los pasos específicos de instalación pueden variar según el modelo del sensor y las instrucciones del fabricante. A continuación, se presentan las pautas generales de instalación:

1. Seleccione la ubicación de montaje del sensor de dióxido de carbono (sensor de CO2):

   - Representativo: Asegúrese de que la ubicación de la instalación sea representativa del nivel promedio de CO2 en el área a monitorear.

   - Evite interferencias: Evite instalar el sensor en un lugar expuesto directamente a la luz solar, el viento, la lluvia o el calor.

   - Lejos de fuentes: Asegúrese de que el sensor esté ubicado lejos de fuentes que puedan producir CO2, como equipos de combustión o respiraderos, para evitar lecturas erróneas.

   - Altura interior: Para instalaciones en interiores, el sensor debe ubicarse a la altura del área de actividad de la persona, normalmente entre 1,5 y 2 metros.

2. Preparar herramientas y materiales:

   - Herramientas: Asegúrate de tener las herramientas adecuadas, como destornilladores, taladros, cortadores de alambre, etc.

   - Accesorios : Prepare los accesorios de instalación necesarios como tornillos, soportes, cinta o pernos de anclaje.

3. Instale el sensor de CO2:

   - Montaje en pared: Marque la posición de montaje en la pared, taladre agujeros e instale tornillos de fijación o pernos de anclaje para fijar el sensor en la pared, asegúrese de que esté estable y nivelado.

   - Tipo colgante: Cuélguelo a una altura adecuada mediante un brazo o cable.

4. Conecte los cables de alimentación y señal:

   - Fuente de alimentación: según los requisitos de energía del sensor (por ejemplo, CC 12 V-24 V), conecte el cable de alimentación al sensor y asegúrese de que la fuente de alimentación sea estable y confiable.

   - Línea de señal: si el sensor admite transmisión de datos remota (por ejemplo, RS485, salida de 4-20 mA), conecte la línea de señal correspondiente.

   - Comprobar las conexiones: Asegúrese de que todas las conexiones sean firmes y correctas, y que los cables estén correctamente fijados para evitar posibles daños.

5. Calibre el sensor (si es necesario):

   - Herramienta de calibración: calibre el sensor utilizando una herramienta de calibración o un procedimiento de acuerdo con las instrucciones del fabricante.

   - La calibración garantiza: que el sensor proporcione lecturas precisas.

6. Pruebe el sensor:

   - Prueba de funcionalidad: una vez completada la instalación, pruebe el sensor para asegurarse de que funciona correctamente.

   - Verificación de señal: verifique que esté presente la señal de salida correcta y que las lecturas sean razonables.

7. Complete la instalación:

   - Organizar los cables: después de confirmar que el sensor funciona correctamente, organice todos los cables para asegurarse de que no representen un peligro de tropiezo para el movimiento del personal.

   - Protección: Si el sensor requiere protección (por ejemplo un blindaje), instálelo correctamente.

8. Registros y documentación:

   - Registrar información: registrar la fecha de instalación del sensor, su ubicación y cualquier información de calibración relevante para futuros mantenimientos y calibraciones.

Resumen

El sensor de dióxido de carbono (sensor de CO2), como importante dispositivo de monitoreo ambiental, tiene una amplia gama de aplicaciones y un importante valor social. Gracias a su precisa capacidad de monitoreo, no solo mejora la calidad de vida de las personas, sino que también demuestra su importante valor en la protección del medio ambiente, la mejora de la productividad y la investigación científica. Con el continuo desarrollo de la ciencia y la tecnología, el rendimiento de los sensores de dióxido de carbono seguirá mejorando, brindando mayor comodidad y protección a la vida y el trabajo de las personas.
