Introducción

La turbidez es un indicador clave para medir la concentración de partículas en suspensión en el agua, ampliamente utilizado en la monitorización de la calidad del agua, el control de procesos industriales, las ciencias ambientales y los electrodomésticos (como las lavadoras). Los sensores de turbidez miden las características de dispersión o transmisión de la luz a través del agua para proporcionar datos precisos sobre la turbidez. Este artículo detalla el principio de funcionamiento, el diseño estructural, los métodos de procesamiento de señales, así como las características y consideraciones de los sensores de turbidez en aplicaciones prácticas.

Principio básico de los sensores de turbidez

Los sensores de turbidez se basan principalmente en principios ópticos para evaluar la turbidez del agua midiendo las características de dispersión o transmisión de la luz. Las partículas en suspensión en el agua (como limo, microorganismos, materia orgánica, etc.) dispersan o absorben la luz, lo que provoca una disminución en la intensidad de la luz transmitida o un aumento en la intensidad de la luz dispersada. El sensor de turbidez utiliza esta propiedad para convertir la señal lumínica en una señal eléctrica, permitiendo así cuantificar la turbidez del agua.

Sensores de turbidez Principio de funcionamiento

1. Emisión de luz

   Los sensores de turbidez suelen utilizar fuentes de luz infrarroja (como los tubos infrarrojos IR958) para emitir luz a longitudes de onda específicas (generalmente 850-950 nm, luz infrarroja cercana). La luz infrarroja tiene un fuerte poder de penetración, es adecuada para diferentes condiciones de calidad del agua y reduce las interferencias de la luz visible (como el color del agua).

2. Propagación de la luz en el agua

   Cuando la luz pasa a través del agua, las partículas en suspensión provocan la dispersión o absorción de la luz. Cuanto mayor es la turbidez del agua, menor es la intensidad de la luz transmitida y mayor es la intensidad de la luz dispersada. El sensor de turbidez detecta la intensidad de la luz transmitida o dispersada para determinar la turbidez del agua.

3. Recepción y conversión de la señal lumínica

   El receptor de luz (generalmente un elemento fotosensible, como un fotodiodo PT958) recibe la luz transmitida o dispersada y convierte su intensidad en una señal de corriente eléctrica correspondiente. Cuanto más fuerte es la luz transmitida, mayor es la corriente generada; cuanto más débil es la luz transmitida, menor es la corriente.

4. Procesamiento de señales

   La señal de corriente eléctrica generada por el receptor de luz se convierte en una señal de voltaje (generalmente 0-5 V) a través de una resistencia (como R1), y luego es muestreada por un convertidor analógico-digital (convertidor A/D). El microcontrolador (MCU) procesa los datos muestreados y, basándose en curvas de calibración predefinidas o datos empíricos, calcula el valor de turbidez del agua (generalmente en NTU, unidades de turbidez nefelométrica).

Aplicaciones de los sensores de turbidez

1. Electrodomésticos

   En las lavadoras inteligentes, los sensores de turbidez comparan la turbidez del agua al inicio y al final del ciclo de lavado para determinar el nivel de suciedad de la ropa, ajustando dinámicamente el tiempo de lavado y los ciclos de enjuague para una mayor eficiencia energética e hídrica. Por ejemplo, los controladores de lavadoras optimizan los ciclos de lavado utilizando datos de turbidez para mejorar la eficiencia del lavado.

2. Monitoreo de la calidad del agua

   - Tratamiento de agua potable: Monitorea la turbidez de las fuentes de agua o del agua tratada para garantizar el cumplimiento de las normas de agua potable (por ejemplo, la OMS recomienda una turbidez<1 NTU).

   - Tratamiento de aguas residuales: Monitoreo en tiempo real de la turbidez de las aguas residuales para optimizar la dosificación de floculantes y los procesos de sedimentación.

   - Monitoreo ambiental: Evalúa la concentración de partículas en suspensión en ríos, lagos u océanos para analizar los niveles de contaminación del agua.

3. Control de procesos industriales

   En industrias como la alimentaria, farmacéutica y de fabricación de papel, los sensores de turbidez monitorean la claridad de los líquidos durante los procesos de producción para garantizar la calidad del producto.

4. Agricultura y acuicultura

   Monitorea la turbidez del agua de riego o de acuicultura para evitar que las partículas en suspensión afecten el crecimiento de los cultivos o la salud de los organismos acuáticos.

Conclusión

Los sensores de turbidez utilizan principios ópticos para medir con precisión la concentración de partículas en suspensión en el agua. Su diseño de doble trayectoria, la compensación de temperatura y las tecnologías de reducción de ruido garantizan una alta sensibilidad y estabilidad a largo plazo. Los sensores de turbidez desempeñan un papel importante en los electrodomésticos, el monitoreo de la calidad del agua y el control industrial. Con una selección y mantenimiento adecuados, los sensores de turbidez pueden proporcionar un soporte confiable para el análisis de la calidad del agua y la optimización de procesos. En el futuro, con los avances tecnológicos, los sensores de turbidez mostrarán un mayor potencial en aplicaciones inteligentes y multifuncionales.

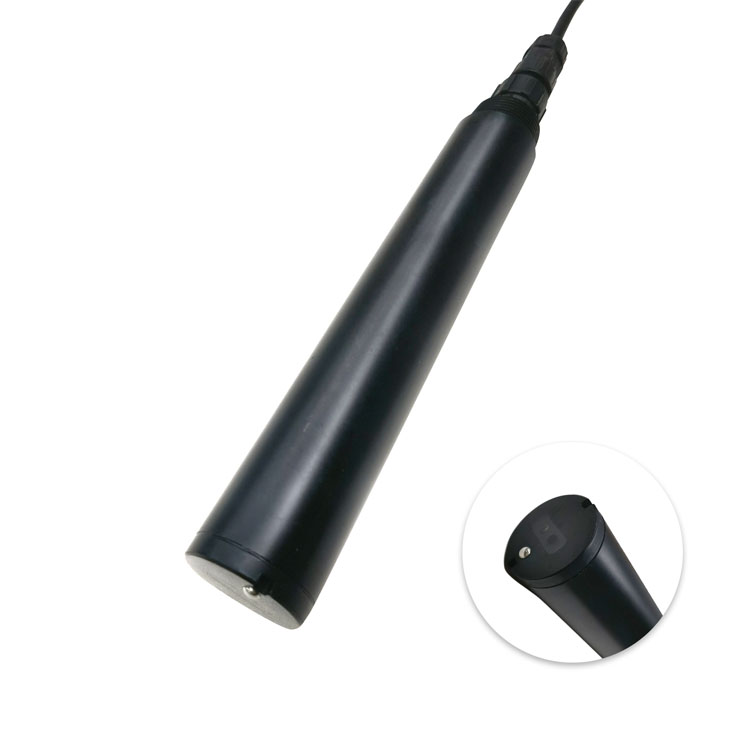

Hoja de datos del sensor de calidad de agua en línea NBL-ZS-206
